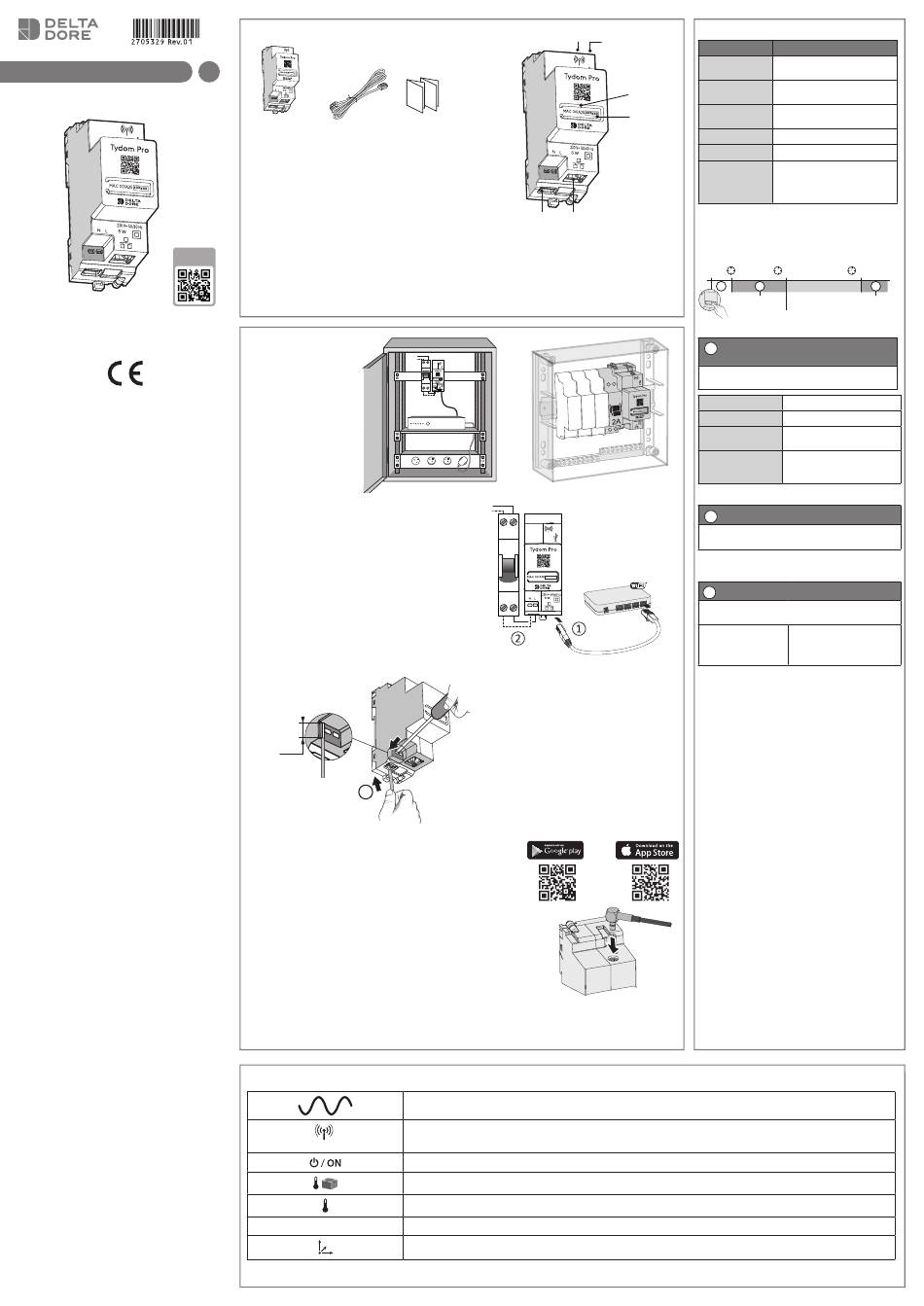

Tydom Pro
Web server Smart Home
INFO
APP
www.deltadore.com
La qualità della connessione del vostro prodotto
può essere alterata in seguito a varie modifiche
dell'architettura IP sul quale funziona.
Tali modifiche possono essere, in modo non
limitativo, una sostituzione di hardware, un
aggiornamento di software, o un'impostazione
di parametri intervenuti sui dispositivi del vostro
operatore o su ogni altro dispositivo multimediale
come tablet, smartphone, ecc."
IOS è un marchio o un marchio depositato di Cisco negli
Stati Uniti e negli altri paesi ed è utilizzato in licenza.
Android
e Google Play sono marchi depositati di Google
TM
LLC.
Wi-Fi
è un marchio depositato di Wi-Fi Alliance.
TM
A causa dell'evoluzione costante delle normative e
del materiale, le caratteristiche indicate nel testo e
le immagini contenute nel presente documento sono
da ritenersi vincolanti solo dopo una conferma da
parte dei nostri servizi.
Presentazione
A
B
C
Contenuto della confezione
A. Tydom Pro
B. Cavo Ethernet
C. Istruzioni per l'installazione / Informazioni
importanti sul prodotto
Installazione
L
N
Tydom Pro dev'essere installato su una barra DIN, o in un
quadro elettrico, o un armadio RACK.
L'installazione può essere eseguita solo da una persona
qualificata.
Tydom Pro dev'essere protetto da un interruttore
magnetotermico 2A, che funge anche da interruttore di
alimentazione.
Bisogna evitare di posizionarlo in prossimità dei comandi
di potenza (tipo contattore ACS)
❶ Staccare l'alimentazione 230 V dell'impianto.
❷ Collegare Tydom Pro:
① collegare il cavo Ethernet (B).
② quindi, collegare i cavi di alimentazione di rete.
I cavi di alimentazione da 230 V devono essere sguainati fino a 8 mm.
Per farlo è possibile usare come
riferimento la forma del
quadro, come mostrato sotto.
8 mm
Ø 0,75-1,5 mm²
2
❸ Riattaccare l'alimentazione dell'impianto.
❹ Scaricare l'app Tydom.
- In base al proprio smartphone o tablet: Collegarsi a Google play o
App Store.
- Cercare e scaricare l'app gratuita "Tydom".
❺ Attivare la connessione Wi-Fi dello smartphone o del tablet,
e collegarsi alla stessa rete locale del Tydom Pro.
❻ Configurare l'app Tydom.
- Prendere nota degli ultimi 6 caratteri dell'indirizzo MAC (visibile nella
parte anteriore) del Tydom Pro.
- Collegarsi all'app e seguire la procedura guidata.
Antenna esterna
In alcuni casi è necessario l'uso di un'antenna esterna (disponibile come accessorio).
La portata radio può variare a seconda delle condizioni dell'impianto.
L'antenna esterna, per esempio, è indicata nel caso in cui Tydom sia installato in un quadro di metallo o vicino a
una massa metallica.
Caratteristiche tecniche
IP
H
D
E
Descrizione
D. Morsettiera di alimentazione da 230 V
E. Presa Ethernet
F. Tasto di configurazione / Informazione / Indirizzo
MAC
G. Spia di visualizzazione dello stato del sistema
H. Collegamento antenna esterna (optional)
I. Collegamento presa USB (optional)
N
ON
2A
xxxxxx
N
Box Internet
L
N
N
OFF
xxxxxx
2A
N
Alimentazione: 230 V, 50/60 Hz.
Frequenza di emissione X3D: da 868,7 MHz a 869,2 MHz
Potenza radio massima < 10 mW - Ricevitore categoria II
Frequenza di emissione Zigbee: da 2,400 GHz a 2,4835 GHz
Consumo max. (senza collegamento USB): 1,1 W
Scatola da 2 moduli, altezza di 53 mm
Installazione in ambienti normalmente inquinati
Info e Assistenza
I
Spia
Stato del sistema
Sistema accessibile in locale e a
Lampeggio bianco
distanza, utente connesso
Sistema accessibile in locale e a
Bianco fisso
G
distanza
Sistema accessibile in locale,
F
Lampeggio
utente connesso
arancione
Sistema accessibile in locale
Arancione fisso
Nessun indirizzo IP attribuito
Rosso fisso
Sicurezza termica.
5 lampeggi rossi
intorno al Tydom Pro in caso di
surriscaldamento.
Funzioni avanzate
Ecco le funzioni accessibili in base alla durata di
pressione del tasto posto sul retro del Tydom Home.
>
3''
A
B
IP fisso -> DHCP
Funzionalità dedicata
A
Connessione protetta e visualizzazione
dello stato di connessione
Premere brevemente il tasto.
La spia lampeggia per 10 secondi.
Gialla lampeggiante
Blu lampeggiante
Blu lampeggiante (3x)
Rossa lampeggiante
B
Cambiare la connessione da IP fisso a DHCP
Premere il tasto per 3 secondi fino a quando la spia rosa
lampeggia lentamente. Rilasciare.
C
Ripristinare la configurazione di default (Reset)
Premete il tasto per 30 secondi fino a quando la spia
smette di lampeggiare. Rilasciare.
Stato del sistema
Isolamento Classe II
-20 °C / +70 °C
-10 °C / +40 °C
IP 30
Prevedere uno spazio libero
>
>
15''
30''
C
RESET
Modalità IP fisso
Modalità DHCP
DHCP in corso. Verificare
l'attivazione del DHCP sul router.
Nessuna connessione di rete.
Verificare il collegamento
Ethernet.
- Modalità DHCP
- Cancellazione delle
associazioni ai dispositivi
