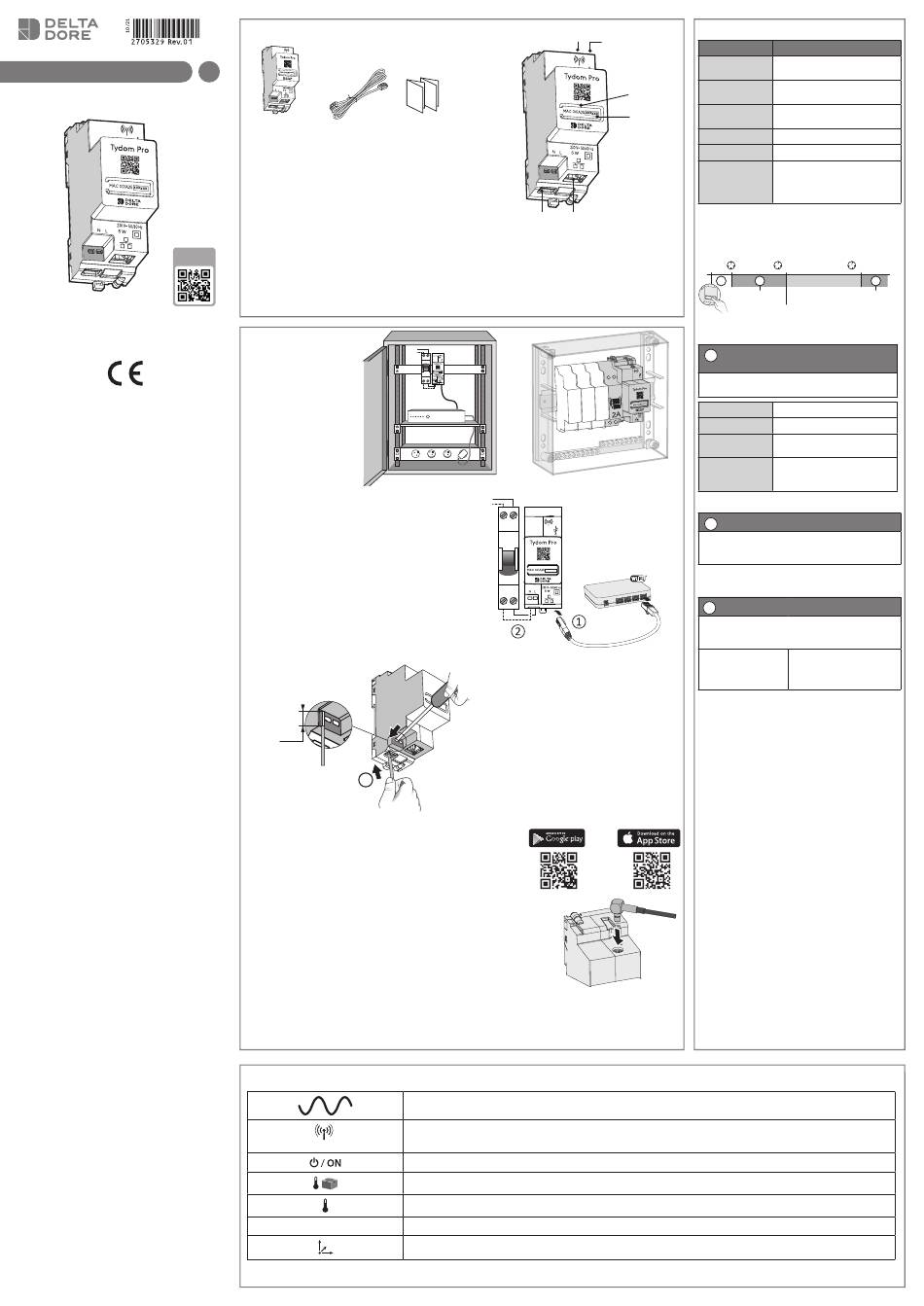

DELTA DORE Tydom Pro Bedienungsanleitung

Tydom Pro
Smart Home-Box
INFO
APP
www.deltadore.com
Die Verbindungsqualität Ihres Produktes kann durch
unterschiedliche Änderungen an der verwendeten
IP-Architektur beeinträchtigt werden.
Diese Änderungen können sich beispielsweise auf
Produktwechsel, Softwareupdates oder Einstellungen
beziehen, die wiederum direkt die Geräte Ihres
Serviceanbieters oder sonstige Multimedia-Geräte, wie
Tablets, Smartphones usw. betreffen.
IOS ist eine Handelsmarke oder eine in den USA und
anderen Ländern eingetragene Marke von Cisco, die unter
Lizenz genutzt wird.
Android und Google Play sind eingetragene Marken von
TM
Google LLC.
Wi-Fi ist eine eingetragene Marke von Wi-Fi Alliance.
TM
Aufgrund der möglichen Weiterentwicklungen von
Normen und Produkten sind, die in der vorliegenden
Anleitung aufgeführten Angaben und Bilder, nur bei
entsprechender Bestätigung von uns verbindlich.
Übersicht
A B C
Verpackungsinhalt
A. Tydom Pro
B. Ethernet-Kabel
C. Installationsanleitung / Wichtige
Produktinformationen
Installation
L
N
Tydom Pro muss auf einer DIN-Schiene, entweder in einem
Schalt- oder in einem Verteiler-Schrank, installiert werden.
Die Installation der Produkte darf nur von einer
qualifizierten Person durchgeführt werden.
Tydom Pro muss durch einen Schutzschalter
vom Typ 2A geschützt werden, der auch als Hauptschalter dient.
Vermeiden Sie die Nähe zu Leistungssteuerungen
(Schalter für Warmwasseraufbereitung, z.B.)
❶ Schalten Sie die 230V-Stromversorgung Ihrer Anlage aus.
❷ Schließen Sie Ihren Tydom Pro an:
① Schließen Sie das Ethernet-Kabel an (B).
② Schließen Sie anschließend die Drähte
des Netzteilsteckers an.
Die Drähte des 230 V-Spannungsversorgung müssen in einer Länge von 8 mm abisoliert werden.
Sie können sich hierzu an der
Form des Gehäuses orientieren,
wie unten dargestellt.
8 mm
Ø 0,75-1,5 mm²
2
❸ Schalten Sie die Anlage wieder ein.
❹ Laden Sie die Tydom-App herunter.
- Je nach Smartphone/Tablet: Verbinden Sie sich mit dem Google Play
Store oder dem App Store.
- Suchen Sie die kostenlose „Tydom"-App und laden Sie diese herunter.
❺ Aktivieren Sie die WLAN-Verbindung (WIFI) Ihres Smartphones oder
Tablets und verbinden Sie sich mit dem lokalen Netzwerk Ihres Tydom Pro.
❻ Konfigurieren Sie die Tydom-App.
- Notieren Sie sich die letzten 6 Zeichen der MAC-Adresse (auf der
Vorderseite einsehbar) Ihres Tydom Pro.
- Verbinden Sie sich mit der App und folgen Sie den Anweisungen.
Ausgelagerte Antenne
Einige Installationen erfordern die Verwendung einer abgesetzten Antenne (als Zubehör erhältlich).
Die Funkreichweite kann je nach den Installationsbedingungen variieren.
Bei einer Installation in einem Metallschrank oder in unmittelbarer Nähe einer Metallmasse wird die Verwen-
dung einer Zusatz-Antenne stark empfohlen.
Technische Daten
IP
H
D E
Produktbeschreibung
D. Stromversorgungsanschluss 230 V.
E. Ethernet-Anschluss
F. Konfigurationstaste / Informationstaste / Mac-
Adresse
G. Systemzustandsanzeige
H. Anschluss für eine abnehmbare Antenne (optional)
I . USB-Anschluss (optional)
N
ON
xxxxxx
2A
N
Box Internet
L
N
N
OFF
xxxxxx
2A
N
Spannungsversorgung 230V, 50/60 Hz
Sendefrequenz X3D: 868,7 MHz bis 869,2 MHz
Maximale Sendeleistung < 10 mW, Empfänger der Kategorie II
Zigbee-Sendefrequenz: 2,400 GHz bis 2,4835 GHz
Maximaler Verbrauch (ohne USB-Verbindung) : 1,1 W
Hutschienen-Gehäuse 2 TE, Höhe 53 mm
Installati on in normal verschmutzter Umgebung
Hilfe
I
Kontrollleuchte Systemzustand
System vor Ort und online für
Blinkt Weiß
eingeloggte Benutzer zugänglich
System vor Ort und online
Leuchtet Weiß
G
zugänglich
System vor Ort für eingeloggte
F Blinkt orange
Benutzer zugänglich
System vor Ort zugänglich
Leuchtet orange
Keine IP-Adresse zugeordnet
Leuchtet rot
Thermische Sicherheit.
5 rote Blinksignale
Sorgen Sie im Falle der Erwärmung
für ausreichend Freiraum im
Umfeld des Tydom Pro.
Erweiterte Funktionen
Hier die Funktionen, auf die Sie zugreifen können, je
nachdem, wie lange Sie die Taste auf der Rückseite
Ihres Tydom Home drücken.
>
3''
A B
Feste IP -> DHCP
A
Gesicherte Verbindung und Anzeige
des Verbindungsstatus
Drücken Sie kurz die Taste.
Die Kontrollleuchte blinkt 10 Sekunden lang.
Modus: Feste IP
Blinkt gelb
DHCP-Modus
Blinkt blau
DHCP läuft. Überprüfen Sie die
Blinkt blau (3x)
Aktivierung des DHCP an der Box.
Keine Internetverbindung.
Überprüfen Sie die Ethernet-
Blinkt rot
Verbindung.
B
Die Verbindung von feste IP auf DHCP umschalten
Drücken Sie 3 Sekunden lang auf die Taste, bis die
rosafarbene Kontrollleuchte langsam blinkt.
Lassen Sie die Taste wieder los.
C
Auf die Werkseinstellungen zurücksetzen (Reset)
Drücken Sie 30 Sekunden die Taste, bis die
Kontrollleuchte aufhört zu blinken.
Lassen Sie die Taste wieder los.
Systemzustand
Isolati onsklasse II
-20 °C / +70 °C
-10°C bis +40°C
IP 30
> >
15'' 30''
C
RESET
Spezifische Funktionen
- DHCP-Modus
- Löschen der Zuordnungen
von Geräten
