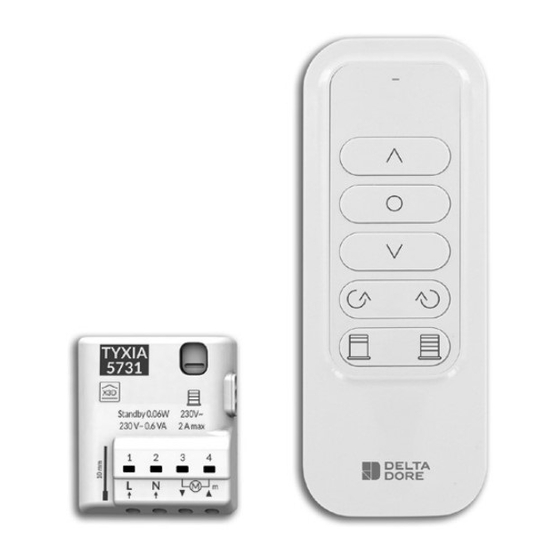

- Seite 1 PACK TYXIA 631 Pack für die Steuerung von Raffstores, Markisen, Jalousien...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1/ Installation der Fernbedienung 1/ Installation der Fernbedienung ..... 3 1.1 Wandbefestigung 1.1 Wandbefestigung ........3 1.2 Auf einem ebenen Untergrund .... 3 2/ Installation des Empfängers ......4 2.1 Anweisungen für den Anschluss der Klemmen 1, 2, 3, 4 ........6 2.2 Anweisungen für den Anschluss der Klemmen IN1 - COM - IN2 ...... -
Seite 3: 2/ Installation Des Empfängers
2/ Installation des Empfängers Empfehlungen ACHTUNG! Die Steuerdrähte sind nicht vom 230V~ Unterbrechen Sie die Stromnetz isoliert! Die angeschlossenen Geräte Spannungsversorgung müssen über die CE-Kennzeichnung verfügen und der Anlage den Anforderungen der Niederspannungsgeräte sowie den Bestimmungen der Montage gerecht Sie können den Rollladenempfänger in einer werden. -
Seite 4: Anweisungen Für Den Anschluss Der Klemmen 1, 2, 3, 4
2/ Installation des Empfängers 2.1 Anweisungen für den Anschluss 2.2 Anweisungen für den Anschluss der Klemmen der Klemmen 1, 2, 3, 4 Ø IN1 - COM - IN2 0,75 - 1,5 mm Schieben Sie den Draht bis zum Verwenden Sie die Anschlag in die Klemme ein. -
Seite 5: Anschluss
2/ Installation des Empfängers 3/ Funkzuordnung 2.3 Anschluss Dieses Kapitel ermöglicht die Zuordnung der Fernbedienung mit einem X3D-Funkmotor oder - Schließen Sie die Steuerdrähte des Motors an einem X3D-Empfänger für Rollläden. den Klemmen 3 und 4 an (Draht „Rollladen ab“ an Sie können bis zu 16 Empfänger bzw. -
Seite 6: Mehrere Empfänger (Oder Motoren) Warten Auf Die Zuordnung
3/ Funkzuordnung ❷ Drücken Sie auf der Fernbedienung 3.1.2 Mehrere Empfänger (oder Motoren) warten gleichzeitig 3 Sekunden auf , bis die auf die Zuordnung Kontrollleuchte blinkt. Lassen Sie wieder los. ❶ Drücken Sie auf der Fernbedienung Bei der Erfassung eines Empfängers, leuchtet die gleichzeitig 3 Sekunden auf , bis die Kontrollleuchte kurz grün auf. -
Seite 7: Zuordnen Von Mehreren Empfängern Bzw. Motoren
3/ Funkzuordnung 4/ Konfiguration des Empfängers 3.2 Zuordnen von mehreren Empfängern bzw. Konfigurieren Sie den Empfänger, je nach angeschlossenem Schalter. Motoren ❶ Bringen Sie die Empfänger in die Wartestellung 1. Betriebsart: für die Zuordnung. Gedrückter Schalter Auf/Stopp/Ab ❷ Drücken Sie auf der Fernbedienung gleichzeitig 3 Sekunden auf , bis die 2. -
Seite 8: 5/ Einlernen Der Fahrzeiten Des Rollladens
4/ Konfi guration des Empfängers 5/ Einlernen der Fahrzeiten des Rollladens Gehen Sie wie folgt vor, um die Konfiguration des Empfängers zu ändern. Führen Sie einen kompletten Zyklus von Anschlag zu Anschlag durch: ❶ Drücken Sie 6 Sekunden lang die Taste des Empfängers. -
Seite 9: 6/ Einstellung Der Wendezeit
6/ Einstellung der Wendezeit 7/ Speichern der Zwischenstellungen Dieser Vorgang darf nicht ausgeführt werden, Sie können bis zu 2 Zwischenstellungen speichern: wenn der TYXIA 5731 eine Markise steuert. ❶ Halten Sie die Taste am Empfänger 9 Sekunden ❶ ❷ Bringen Sie den Rollladen in die gewünschte gedrückt, bis die Kontrollleuchte erlischt. -
Seite 10: 8/ Verwendung
8/ Verwendung 9/ Hilfe • Drücken Sie auf oder , um den • Die rote Kontrollleuchte blinkt mehrmals nach Rollladen zu steuern. jedem Tastendruck. Die Kontrollleuchte leuchtet rot und dann grün, wenn Die Batterie ist leer. der Empfänger die Information erhalten hat. Tauschen Sie die Batterie aus. -
Seite 11: 10/ Technische Eigenschaften
• Abmessungen: 46 x 121 x 10,7 mm • Schutzart: IP 40 • Betriebstemperatur: 0 bis +55 °C • Lagertemperatur: -10 bis +70 °C Eine zusätzliche Anleitung ist auf der Seite TYXIA 5731 der Website von DELTA DORE • Montage in normal verschmutzter Umgebung verfügbar. www.deltadore.com... - Seite 12 10/ Technische Eigenschaften Empfänger TYXIA 5731 • Spannungsversorgung: 230 V~ 0,6 VA • 2 spannungsführende Kontakte: 2A • Leistungsaufnahme im Standby-Modus: 0,06 W • Anzahl der zugeordneten Sender: maximal 16 • Lagertemperatur: -10°C / +70°C • Betriebstemperatur: -10 °C / +40 °C • IP 40 (Unterputzdose) •...
