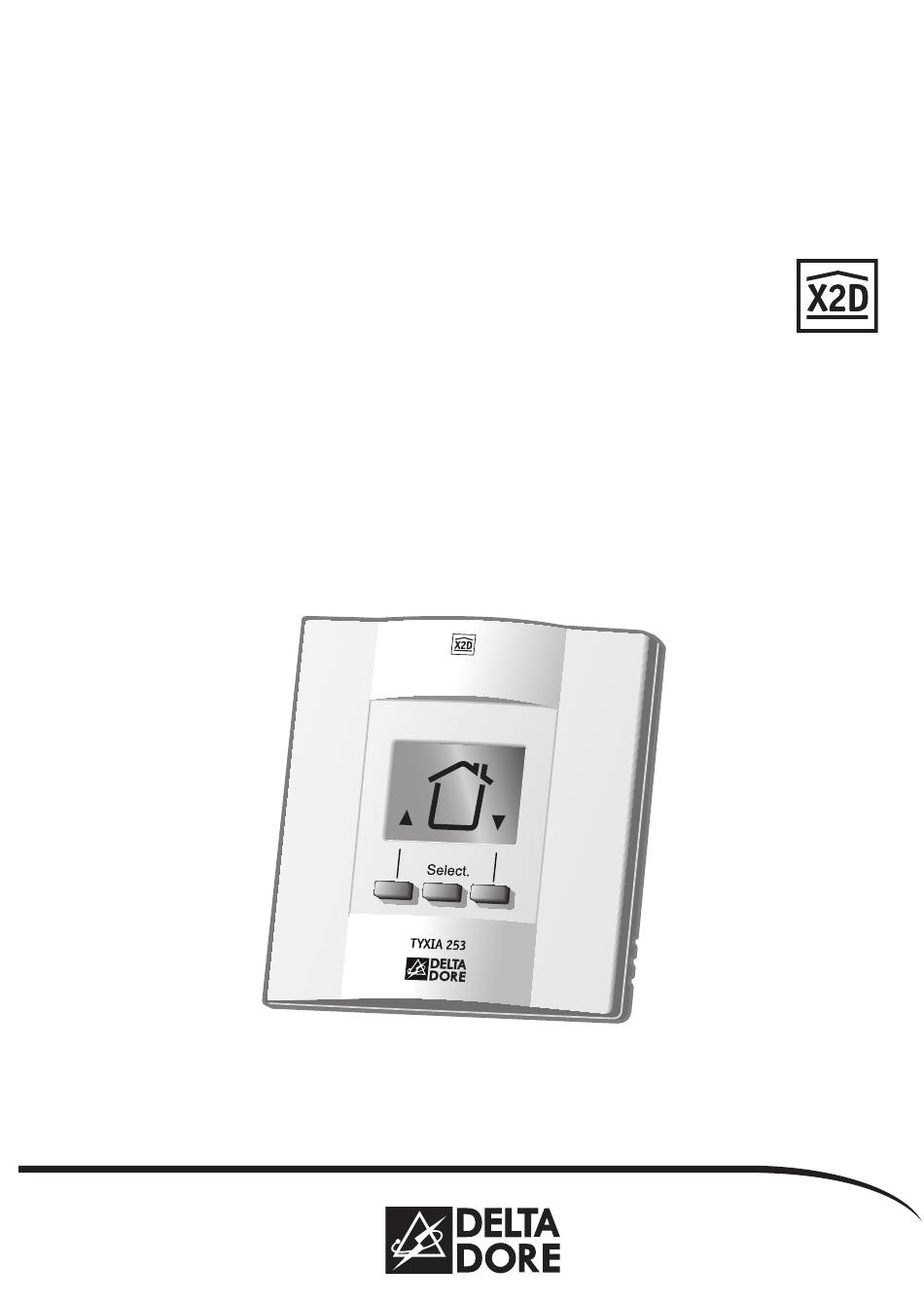

- Seite 1 TYXIA 253 Commande centralisée pour automatismes Mando centralizado para automatismos Comando centralizado para automatismos Zentralsteuerung für die Hausautomation Sterowanie centralne do systemów automatycznych Centralized control for control systems...
-
Seite 44: Produktübersicht

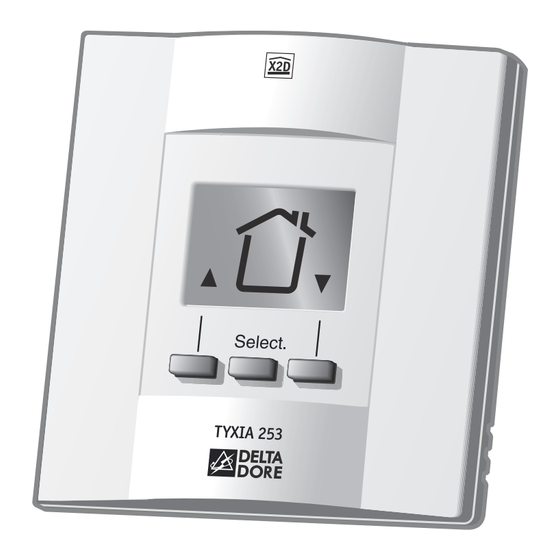

Produktübersicht TYXIA 253 ist eine Zentralsteuerung für X2D- Rollläden-Empfänger (oder andere X2D- Empfänger). Die Zentralsteuerung TYXIA 253 ermöglicht: • das Öffnen oder Schließen von 9 oder von allen Rollläden. • die 24-Std-Wiederholung der 9 Gruppen oder aller 24-Std-Wiederholungen zu aktivieren oder zu deaktivieren. - Seite 45 Inhalt Produktbeschreibung ......46 Installation.......... 47 Inbetriebnahme Spannungsversorgung ........48 Zuordnungsmodus ........48 Zuordnung eines Auf/Ab-Empfängers ........49 Zuordnung der Auf/Ab-Wiederholung ........50 Erstellen eines Szenarios ......52 Verlassen des Zuordnungsmodus ....52 Zuordnungen löschen ........ 53 Einsatz Öffnen/Schließen ......... 55 Aktivierung oder Deaktivierung der Wiederholung..........
-
Seite 46: Produktbeschreibung
Produktbeschreibung Funksignalanzeige Batteriestatusanzeige Select. Diese Taste ermöglicht: • Die Rollläden zu schließen TYXIA 253 oder die Hausautomation zu stoppen • Die Wiederholung zu deaktivieren • "Das Szenario in Betrieb zu nehmen" Diese Taste ermöglicht die verschiedenen Gruppen (1 bis 9 oder ) auszuwählen... -
Seite 47: Installation
Metallteilen (z.B. Trägern) oder Schalttafeln ange- bracht werden. Es wird empfohlen, die Übertragung der Funkwellen mit den X2D-Empfängern zu testen, bevor diese endgültig montiert werden. Wandmontage Die TYXIA 253 Zentralsteuerung aus seiner Halterung ➊ ➋ nehmen Mit einem flachen Schraubendreher den Abdeckrahmen ➍ ➌... -
Seite 48: Inbetriebnahme Spannungsversorgung
Anzeige blinkt (~5 Sek.). Falls eine Gruppe 1 bis 9 oder Select. ausgewählt werden soll, kurz auf die Select. Taste drücken. 5 s. Hinweis: Die TYXIA 253 Zentralsteuerung verlässt nach 2 Minuten automatisch den Zuordnungsmodus, wenn keine Taste gedrückt wird. - 48 -... -
Seite 49: Zuordnung Eines Auf/Ab-Empfängers
Tasten drücken, bis die Kontrollleuchten blinken. Dann die Tasten loslassen. Durch Drücken der Tasten oder , der TYXIA 253 Zentralsteuerung werden die Symbole durchgehend angezeigt. Achten Sie darauf, dass die Select. Kontrollleuchten der Empfänger nicht mehr blinken. -
Seite 50: Zuordnung Der Auf/Ab-Wiederholung
Gruppe zugeordnet. Select. Select. Hinweis : Die Wiederholungsfunktion ist mit einem TYXIA 710 nicht möglich. Hinweis: Die TYXIA 253 Zentralsteuerung muss dem Empfänger zugeordnet werden, bevor die Uhrzeit des Öffnens/Schließens Ihrer Rollläden gewählt werden kann (siehe Installation- / Bedienungsanleitung des Empfängers). - Seite 51 - auf drücken für die Funktion “Wiederholtes Schließens” bis die Kontrollleuchte blinkt. Durch Drücken auf eine der Tasten , der TYXIA 253, wer- den die Symbole permanent im Display angezeigt. Achten Sie darauf, dass die Select. Kontrollleuchten der Empfänger nicht mehr blinken.
-
Seite 52: Erstellen Eines Szenarios
Inbetriebnahme Erstellen eines Szenarios Kurz auf die Select. Taste der TYXIA 253 Zentralsteuerung drücken, um die Select. Zuordnungsanzeige eines Szenarios auszuwählen. Über ein Den oder die Empfänger wie X2D-Empfänger gewünscht einstellen (Rollläden geschlossen, Beleuchtung auf 70 %,...). Dann den oder die Empfänger in... -
Seite 53: Zuordnungen Löschen
Zuordnungen löschen Eine Zuordnungsgruppe oder ein Szenario löschen Die Select. Taste der TYXIA 253 Zentralsteuerung drücken, bis die Anzeige blinkt (~5 Sek.). Anschließend kurz auf die Select. Taste drücken, um die zu löschende Gruppe oder das zu löschen- de Szenario auszuwählen. Dann 5 Sekunden auf... - Seite 54 Zuordnungen löschen Alle Zuordnungsgruppen löschen Die Select. Taste der TYXIA 253 Zentralsteuerung drücken, bis die Anzeige blinkt (~5 Sek.). Anschließend von einer bereits zugeordneten Gruppe 30 Sekunden auf eine der Tasten oder gedrückt halten . Nach 30 Sekunden wird die Auf/Ab-Gruppe permanent im Display angezeigt.
-
Seite 55: Einsatz
Einsatz Nur die zugeordneten Szenarien oder Gruppen können benutzt werden. Öffnen/Schließen Wählen Sie die gewünschte Auf/Ab-Gruppe mit der Select. Taste aus. Drücken Sie an- schließend auf die Taste oder Select. Select. Beispiel: Schließen der Rollläden der 2. Kurzer Zuordnungsgruppe. Tastendruck Aktivierung oder Deaktivierung der Wiederholung Wählen Sie die gewünschte Wiederholungsgruppe... -
Seite 56: Technische Angaben
Technische Angaben • Spannungsversorgung: 2 Alkalie-Batterien 1,5 V des Typs LR03 • Lebensdauer: bis zu 2 Jahren • Sendefrequenz: 868 MHz (EN-Norm 300 220) • Funk-Reichweite bis 300 m im Freifeld je nach Gerätkombination (die Reichweite ist vom Einbauort und von möglichen elektro- magnetischen Störungen abhängig) •... -
Seite 57: Fragen / Antworten
Fragen / Antworten Einer der Rollläden einer Gruppe öffnet/schließt sich 10 Sekunden nach den anderen Rollläden. ➥ ➥ Die Steuerung überprüft spätestens 10 Sekunden nach der Sendung eines Befehls, ob dieser alle Empfänger erreicht hat. Das Batteriesymbol wird angezeigt. ➥ ➥ Die Batterien sind leer. Im Zuordnungsmodus blinken auf einigen Anzeigen die Symbole oder... - Seite 86 - 86 -...
- Seite 87 - 87-...
- Seite 88 Fichtenstraße 38 a - D - 76829 Landau Telefon: 06341 / 9672-0 - Telefax: 06341 / 559144 Email: info@delta-schlueter.de Polska : DELTA DORE POLSKA sp. z o.o. ul. Kalwaryjska 63/1A, 30-504 Kraków tel. 012 296 35 84 - tel./fax 012 296 35 85 biuro@deltadore.pl - www.deltadore.pl...
