DELTA DORE ZTE 45 Betriebsanleitung

Bedienungsanleitung für den Benutzer
1. Anwendung

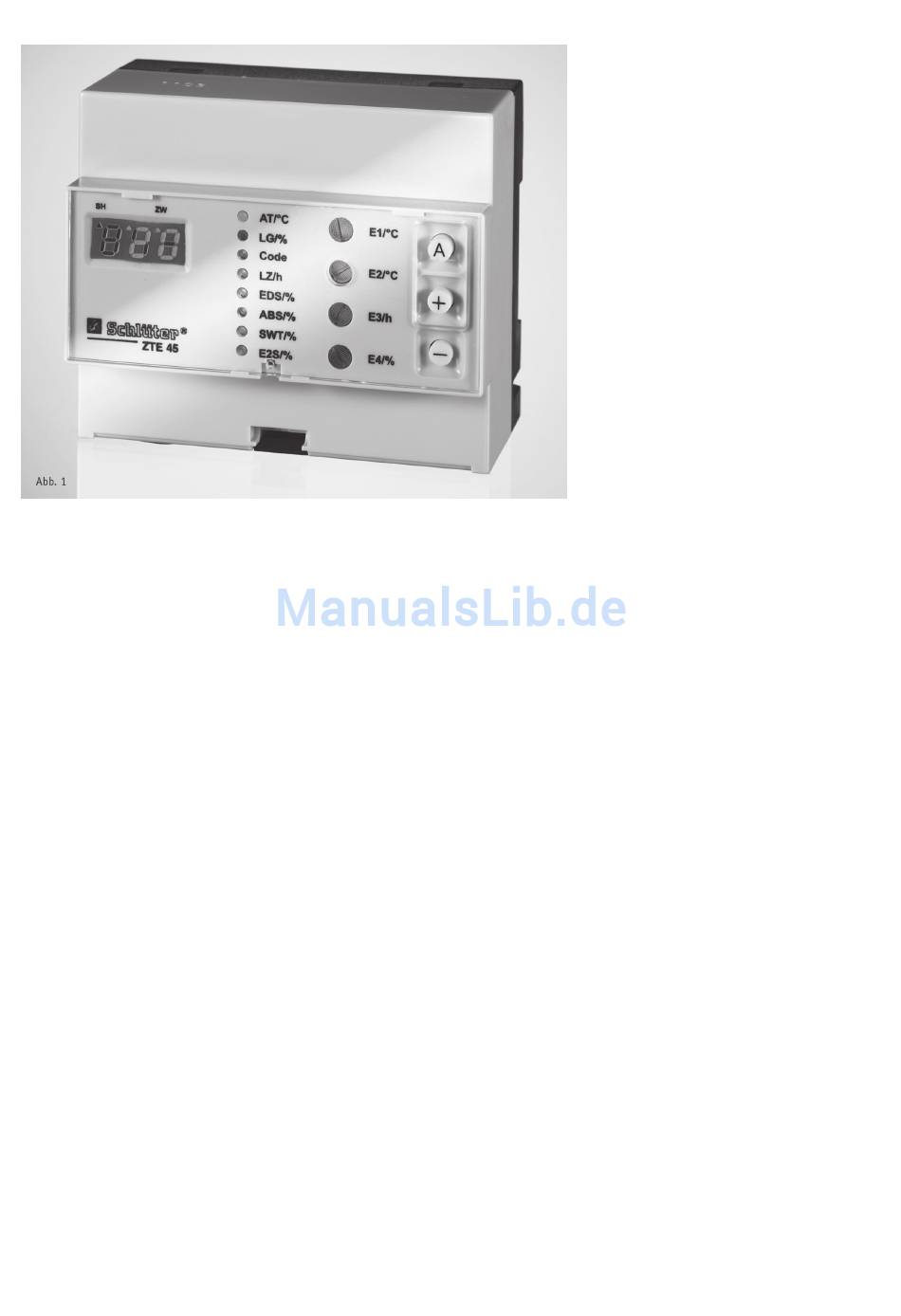

Der Universal-Aufladeautomat ZTE 45 ist die
Voraussetzung für einen wirtschaftlichen und
komfortablen Betrieb Ihrer Elektro-Speicher-
heizung. Tagaus, tagein kümmert er sich mit
seinem Witterungsfühler um den richtigen
Wärmevorrat. Dies ist ganz wesentlich für die
von Ihnen gewünschte Behaglichkeit.
Dies alles geschieht vollautomatisch. Und ganz
nebenbei sparen Sie mit Ihrem Aufladeautomat
ZTE 45 gegenüber einem Betrieb ohne Auflade-
automat ca. 25...40% Energie ein. Eine Wartung
des ZTE 45 ist nicht erforderlich. Sollten Sie
irgendwann einmal eine Störung an Ihrer
Elektro-Speicherheizung feststellen, so können
Sie auf ganz einfache Art und Weise heraus-
finden, ob der Aufladeautomat defekt ist. Ihr
ZTE 45 meldet einen Fehler automatisch (Taste
"A" drücken, siehe Seite 7 Punkt 3.4) Über das
Ergebnis können Sie dann zielgerichtet Ihren
Installateur informieren.
Der ZTE 45 wird von einem zugelassenen
Elektrofachmann installiert. Er nimmt auch die
Grundeinstellung vor. Nach ersten Betriebser-
fahrungen kann u.U. eine Korrektur erforderlich
werden - siehe Punkt 2 - Anzeige und Einstell-
korrekturen.
Nachstehend aufgeführte Parameter können mit
diesen Einstellern vom Betreiber geändert bzw.
korrigiert werden.
2. Anzeige und Einstellkorrektur
Während des normalen Betriebes (bei ausge-
schaltetem Display) wird nur durch den rechten
Statuspunkt (unter ZW) die Betriebsbereitschaft
angezeigt.
Taste "A":
Mit dieser Taste wird die Anzeige eingeschaltet
auf dem Display erscheint der zuletzt angezeig-
te Wert. Ausnahme nach einem Netzausfall, hier
wird zuerst die Außentemperatur angezeigt.
Durch Tippen der Taste "A" wird der Wert des
nächsten Parameters angezeigt.
Wird die Taste "A" länger als 0,5 sec gedrückt,
erscheint der Wert des vorherigen Parameters.
Taste "+":
Mit der Taste "+" werden die Werte der Parame-
ter Laufzeit, ABS und SWT verändert.
Bei Erreichen des max. Wertes, Sprung auf 0.
Poti "E2/°C":
Ladebeginn in °C (einstellbar am Poti mittels
Schraubendreher)
Betriebsanleitung
Universal-Auflade-
automat ZTE 45
für Rückwärtssteuerung
Zentralsteuergerät für
Elektrospeicherheizgeräte ohne
Steuerwiderstand (Altanlagen) –
Fußboden-Speicherheizungen ohne
Restwärmeerfassung
Ersatzgerät für ZTE 4/70 und ZTE 5/70
ohne Restwärmeerfassung
Bedienungsanleitung für den Benutzer
1. Anwendung
2. Anzeige und Einstellkorrektur
3. Kurzbeschreibung der Statusanzeige
Anleitung für den Installateur
1. Montage Gerät/Fühler
2. Elektrischer Anschluss
3. Ersatz für ZTE 4/70 (5/70)
4. Grundeinstellung
Einstellkorrektur der Laufzeit "LZ/h":
Die Laufzeit kann im Bereich von 0...21h einge-
stellt werden.Mit der Taste "+" kann die Laufzeit
nach obenverschoben werden.
Tippen der Taste schaltet die "LZ" um 1h weiter,
halten der Taste bewirkt eine Weiterschaltung
um 5h. Es kann keine größere Zeit als die Umlauf-
dauer des Zeitwerks (ULZ) -1h eingestellt werden.
Einstellbeispiel:
Freigabe der Nachtaufladung 22:00, momentane
Zeit 10:00, Einstellung LZ/h + (24:00-22:00)
= 10 + 2 = 12h)
Die LZ/h ist also die Zeit in h, die seit der letzten
Niedertariffreigabe vergangen ist.
Absenkung der Sollaufladung "ABS":
Die Absenkung der Sollaufladung ist im Bereich
von 0 - 100% möglich. Eine Änderung des
Prozentsatzes bewirkt eine Absenkung der
Sollaufladung um den eingestellten Prozentsatz
bei Ansteuerung der Klemme KU durch eine
Schaltuhr oder einen Schalter,
z.B. bei einem Wochenendhaus (Absenkung
von Montag bis Freitag), oder einem Ladenlokal
(Absenkung am Wochenende oder an Feiertagen).
Durch Tippen der Taste "+" kann der Wert um 1%
nach oben erhöht werden. Durch Halten der
Taste erhöht sich der jeweilige Wert um 10%.
Delta Dore Schlüter GmbH 08/2007
