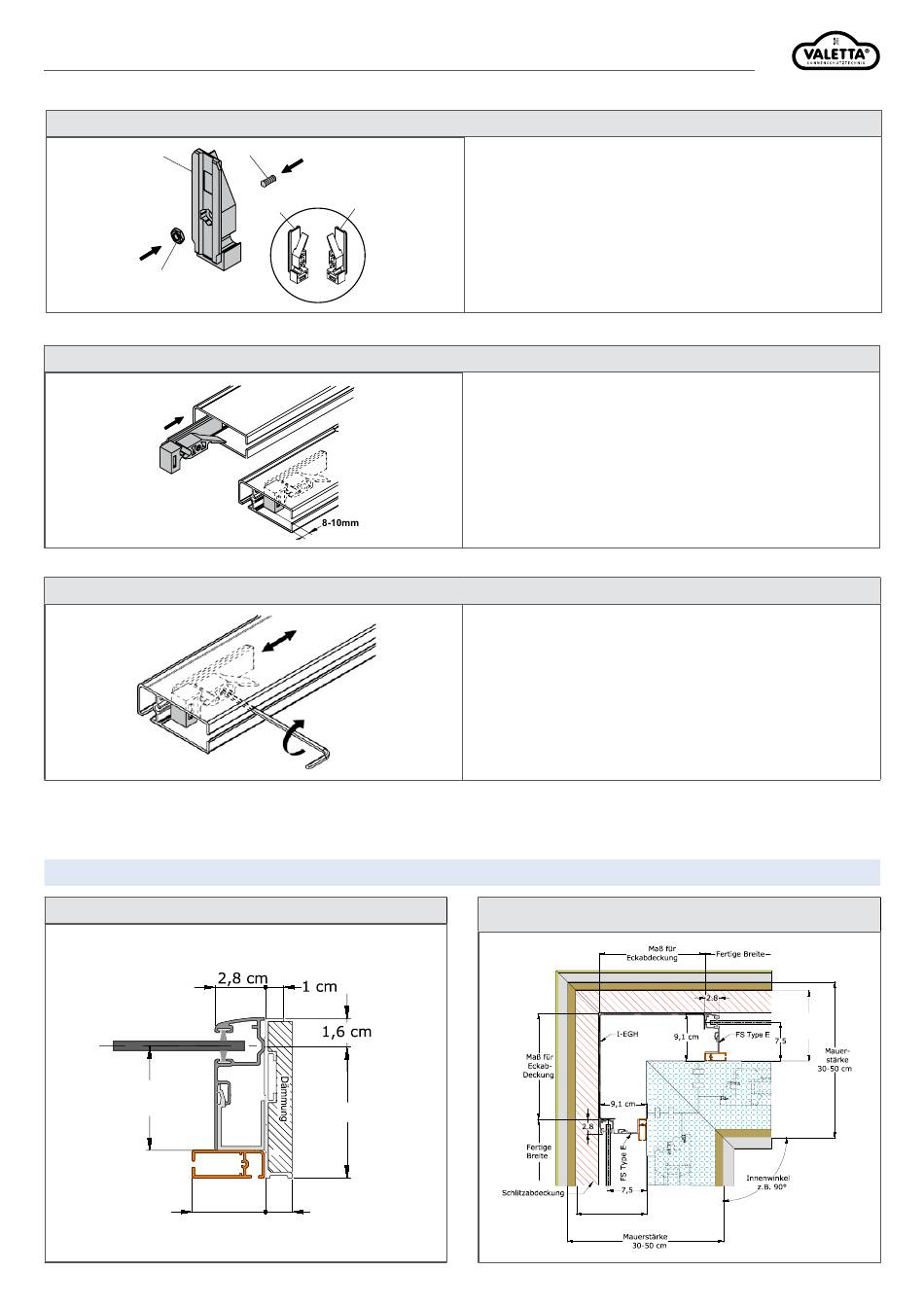

MONTAGEANLEITUNG
ISR INSEKTENSCHUTZROLLO
ENDRASTUNG
DIN 439 M3
ENDRASTUNG IN FÜHRUNGGSCHIENE
ACHTUNG:
auf Einbaulage
achten!
BEFESTIGUNG ENDRASTUNG
ISR KOMBINATION ROLLLADEN SOFTFÜHRUNGSSCHIENE
5,9 cm Type E
+ ISR-RO
4,1 cm
DIN 914 M3x8
rechts
links
ISR KOMBINATION ROLLLADEN
7,4 cm
1,5 cm
Technische Änderungen vorbehalten.
Mutter M3 DIN 439 in die vorgesehene Aussparung an den Endrastungen
eindrücken und auf der gegenüberliegenden Seite die Stiftschrauben
M3x8 mit Imbusschlüssel zwei Umdrehungen eindrehen. Arbeitsschritt
entfällt bei vormontierter Rastung.
Endrastung in die Führungsbahn der Führungsschienen einführen, dabei
auf die richtige Einbaulage der Endraster achten!
(Darstellung = linke Seite)
Endraster ca. 8-10 mm von der Unterkante der Führungsschiene
positionieren. Arbeitsschritt entfällt bei vormontierter Endrastung.
Endrastung an vorgesehener Position mit Imbusschlüssel festschrauben.
Zur Feinjustierung kann der Endraster nach der Montage des Rollos
wieder gelöst und auf eine neue, korrigierte Position verschoben
werden.
SOFTFÜHRUNGSSCHIENE ECKAUSFÜHRUNG
Schachtauslaß
Seite 6
Rev.0/2021_
10.2021
ISR KOMBINATION ROLLLADEN
14 cm
Schacht-
auslaß
14 cm
