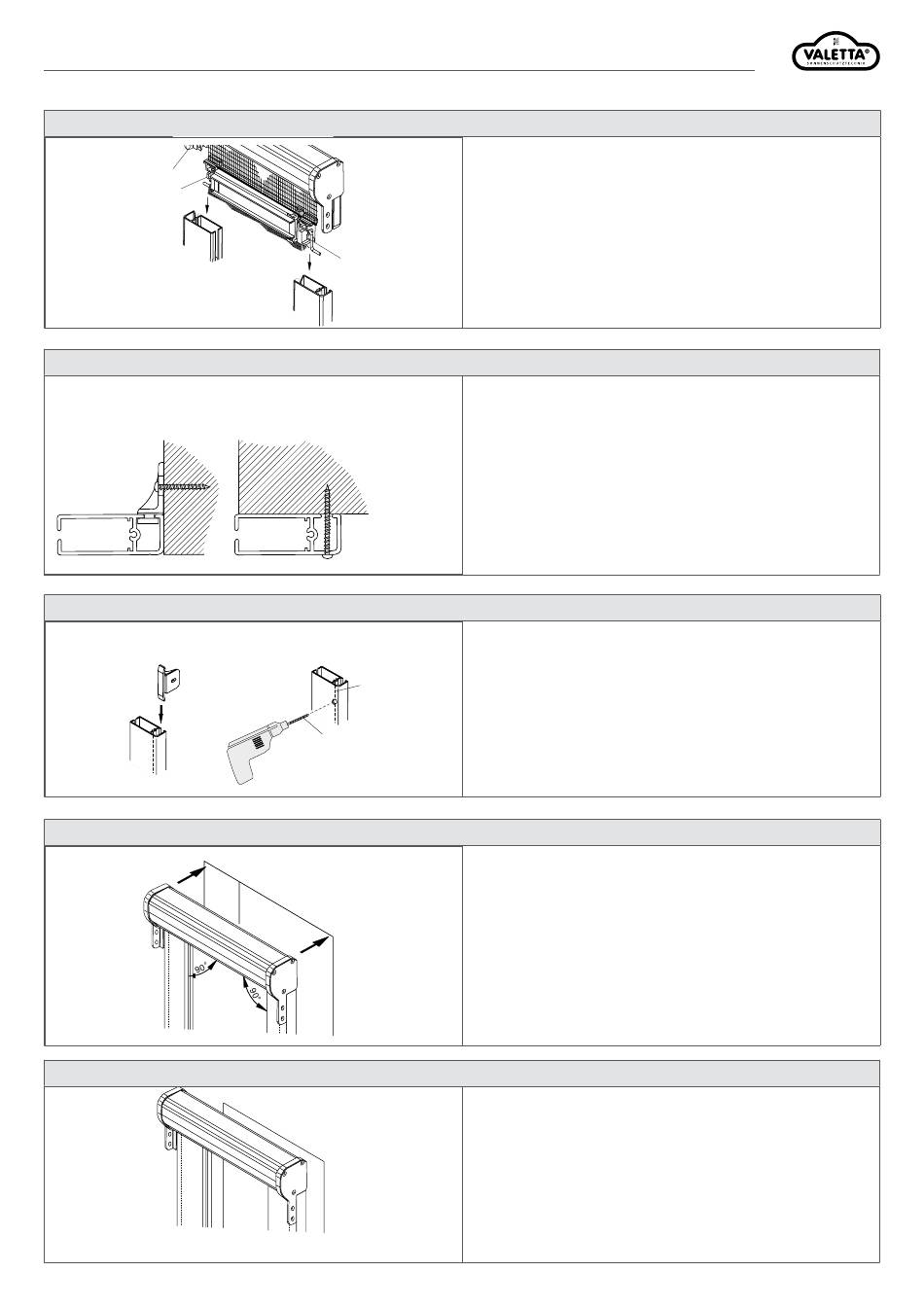

MONTAGEANLEITUNG
ISR INSEKTENSCHUTZROLLO
FÜHRUNGSSCHIENEN AUF LAGERDECKEL
BG 76
BG 75
NISCHENMONTAGE - FÜHRUNGSSCHIENEN VORBOHREN
A
FÜHRUNGSSCHIENE
A
INSEKTENSCHUTZROLLO AUSRICHTEN
BEFESTIGUNG DER KASSETTE
BG 74
B
B
"Z"
ø 4 mm
AK 398
Technische Änderungen vorbehalten.
Führungsschienen in Endstücke BG 74 und BG 75 einführen und auf
Lagerdeckel stecken.
VERSION A: Montage in der Nische
VERSION B: Führungsschiene Ø 4 vorbohren (Montage auf Rahmen oder
außerhalb der Nische)
Wählen Sie das Montagemateril entsprechend dem Untergrund.
Je nach Befestigungsart :
A: Montagewinkel in die offene Kammer der Führungsschienen
einschieben.
B: Führungsschienen mit Befestigungsbohrungen versehen (in
Zentriernut „Z" bohren).
Komplettes Rollo in Nische ausrichten und mit Befestigungsmaterial je
nach Gegebenheit montieren.
Auf Rechtwinkeligkeit der Führungsschienen zur Kassette achten!
Bei Montage außerhalb der Nische die Kassette zusätzlich mit
Montagewinkeln befestigen.
Dazu den rechten Lagerdeckel abnehmen.
Seite 5
Rev.0/2021_
10.2021
