Multizähler; Datenkommunikations-Leitung Am Wechselrichter Anschließen; Abschluss-Widerstände - Symbolerklärung - Fronius Smart Meter TS 5kA-3 Bedienungsanleitung

Die Spannungswandler müssen an den Klemmen 1, 2, 3 und N an Stelle der direkten
Spannungsmessung angeschlossen werden.

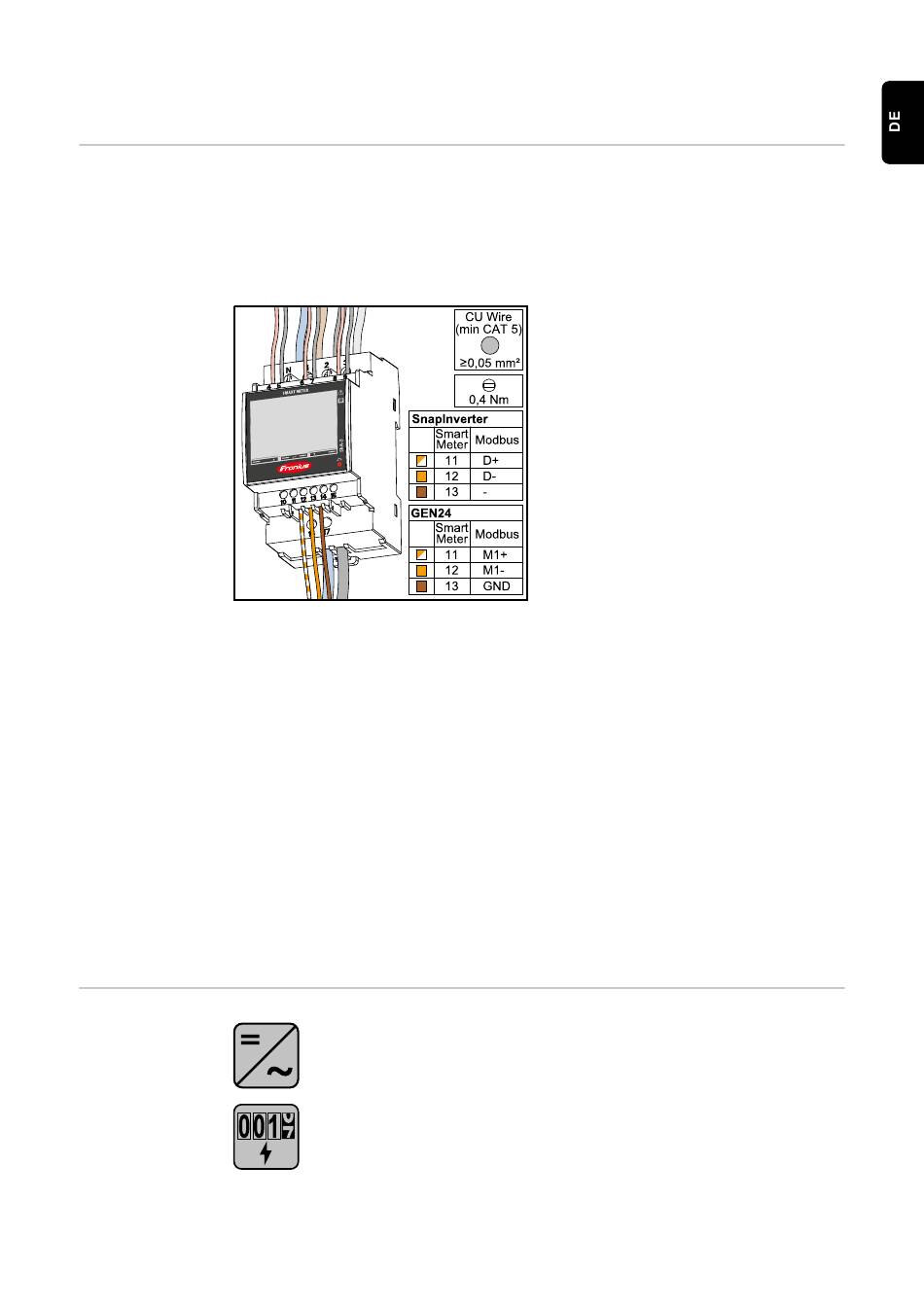

Datenkommuni- Die Datenkommunikations-Anschlüsse des Fronius Smart Meters TS mit einem Netz-
kations-Leitung werk-Kabel (Typ CAT5 oder höher) an der Modbus-Schnittstelle des Fronius Wechsel-
am Wechselrich- richters anschließen.
ter anschließen
Es können mehrere Smart Meter im System verbaut werden, siehe Kapitel
System - Fronius SnapINverter
WICHTIG!
Weitere Informationen zur erfolgreichen Inbetriebnahme.
Folgende Hinweise zum Anschließen der Datenkommunikations-Leitung am Wechsel-
richter beachten.
-
-
-
-
-
-
-
Abschluss-Wi-
derstände - Sym-
bolerklärung
Netzwerkkabel vom Typ CAT5 oder höher verwenden.
Für zusammengehörende Datenleitungen (D+/D-, M1+/M1-) ein gemeinsam verdrill-
tes Kabelpaar verwenden.
Sind die Datenleitungen nahe der Netzverkabelung, Drähte oder Kabel die auf 300
bis 600 V ausgerichtet sind, verwenden (niemals weniger als die Betriebsspannung).
Doppelt isolierte oder ummantelte Datenleitungen verwenden, wenn sich diese in
der Nähe von blanken Leitern befinden.
Abgeschirmte Twisted-Pair-Kabel verwenden, um Störungen zu vermeiden.
In jeder Anschlussklemme können zwei Drähte installiert werden, indem die Drähte
zuerst verdrillt und dann in das Terminal eingeführt und fest angezogen werden.
Hinweis: Ein loser Draht kann einen ganzen Netzwerk-Bereich deaktivieren.
Die Datenkommunikations-Anschlüsse des Fronius Smart Meters TS sind galva-
nisch von gefährlichen Spannungen getrennt.
Wechselrichter im System
z. B. Fronius Symo
Zähler - Fronius Smart Meter TS
Abschluss-Widerstand R 120 Ohm wird mit einer Drahtbrücke zwischen
M- und T gesetzt.
auf Seite 27.
Für die Vermeidung von Interferenzen
muss der Abschluss-Widerstand (siehe
Kapitel Abschluss-Widerstand an-
schließen auf Seite 24) verwendet wer-
den.
