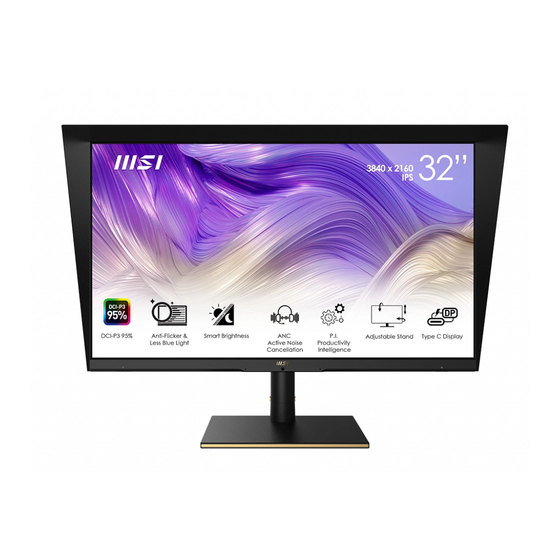

- Seite 1 Summit Serie LCD-Monitor Summit MS321UP (3DA9) Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Inhalt Erste Schritte .....................3 Lieferumfang ......................3 Monitorstandfuß installieren .................. 4 Lichtschutzblende montieren (optional) ..............6 Monitor anpassen ....................7 Monitorübersicht ....................8 Verbinden des Monitors mit einem PC ..............11 OSD-Einrichtung ....................12 Navi-Key-Taste ..................... 12 Hotkey ........................12 OSD-Menü ......................13 P.I. -
Seite 3: Erste Schritte
Erste Schritte Dieses Kapitel bietet Ihnen Informationen zur Hardwarekonfiguration. Bitte achten Sie beim Anschließen von Geräten darauf, diese vorsichtig zu greifen und ein Antistatik- Armband zur Vermeidung statischer Elektrizität zu verwenden. Lieferumfang Monitor Summit MS321UP Kurzanleitung Dokumentation Registrierungskarte Garantiekarte (optional) Stand mit Schraube(n) Standfußbasis mit Schraube(n) Standabdeckung... -
Seite 4: Monitorstandfuß Installieren
Monitorstandfuß installieren ⚠ Wichtig Legen Sie den Monitor auf eine weiche, gepolsterte Oberfläche, damit das Display ∙ nicht zerkratzt wird. Vermeiden Sie es, auf den Monitor zu drücken, wenn Sie den Monitorständer ∙ montieren. Verwenden Sie keine scharfkantigen Gegenstände am Monitor. ∙... - Seite 5 1. Lassen Sie den Monitor in der Schaumstoffverpackung. Richten Sie die Laschen an der Oberkante der Standfußhalterung aus und setzen Sie sie in die Schlitze auf der Rückseite des Monitors ein. 2. Ziehen Sie die Standhalterung mit den Schrauben fest. 3.
-
Seite 6: Lichtschutzblende Montieren (Optional)
Lichtschutzblende montieren (optional) 1. Klappen Sie die Lichtschutzblende auf und richten Sie sie am Monitor aus. 2. Die magnetische Lichtschutzblende haftet automatisch am Monitor. Erste Schritte... -
Seite 7: Monitor Anpassen
Monitor anpassen Zur komfortablen Nutzung ist der Monitor mit vielen Anpassungsmöglichkeiten ausgestattet. ⚠ Wichtig Berühren Sie das Bildschirmpanel nicht, wenn Sie den Monitor anpassen. 100mm Erste Schritte... -
Seite 8: Monitorübersicht
Monitorübersicht Erste Schritte... - Seite 9 Makrotaste Aktivieren des MSI Productivity Intelligence OSDs An-/Aus-Taste Lichtsensor Mikrofon Navi-Key-Taste Kensington-Schloss Stromanschluss HDMI Anschluss DisplayPort USB Typ-C Anschluss Dieser Anschluss unterstützt den alternativen DisplayPort-Modus (DP Alt) und und Strom bis zu 5V / 3A (15 W) senden. USB 3.2 Gen 1-Typ-B-Upstream-...
- Seite 10 Kombinierter Audioanschluss Für Y-Typ-Audiokabel ⚠ Wichtig Nehmen Sie das Y-Audiokabel und verbinden Sie es mit dem PC und Monitor. Sobald dieses Kabel angeschlossen ist, sind die Audioanschlüsse am Monitor einsatzbereit. Kartenleser Mikrofonanschluss Kopfhörerbuchse Kabelführung ⚠ Wichtig Bei allen USB-Anschlüssen wird die Ladefunktion im Energiesparmodus nicht unterstützt.
-
Seite 11: Verbinden Des Monitors Mit Einem Pc
Verbinden des Monitors mit einem PC 1. Schalten Sie Ihren Computer aus. 2. Verwenden Sie ein Video-Kabel, um den Monitor mit Ihrem PC zu verbinden. 3. Verbinden Sie das Netzteil mit dem Monitornetzanschluss. (Abb. A) 4. Stecken Sie den Stecker des Netzkabels in eine geeignete Steckdose. (Abb. B) 5. -
Seite 12: Osd-Einrichtung
OSD-Einrichtung Dieses Kapitel bietet Ihnen wesentliche Informationen zur Einrichtung des On-Screen Displays (OSD). ⚠ Wichtig Alle Informationen können ohne Vorankündigung geändert werden. Navi-Key-Taste Der Monitor ist mit einer Navi-Key ausgestattet, dabei handelt es sich um eine mehrdirektionale Bedientaste, mit der Sie im OSD-Menü navigieren können. Nach oben/ unten/ links/ rechts: ∙... -
Seite 13: Osd-Menü
OSD-Menü ⚠ Wichtig Die folgenden Einstellungen sind ausgegraut, wenn HDR-Signale empfangen werden: Low Blue Light (Blaulichtfilter) ∙ Brightness (Helligkeit) ∙ Contrast (Kontrast) ∙ Color Temperature (Farb-temperatur) ∙ Automatische Helligkeitsregelung ∙ Umgebungs-RGB-Licht ∙ BiB / BnB ∙ Graustufen ∙ ∙ Lokales Dimmen ∙... -
Seite 14: Produktivitätsintelligenz)
P.I. (Produktivitätsintelligenz) 1. Menüebene 2./3. Menüebene Beschreibung Automatische OFF (Aus) ∙ Durch den internen Lichtsensor Helligkeits- und den AI-Algorithmus (Artificial regelung Intelligence) erkennt diese Funktion Auto (Auto) das Umgebungslicht und stellt den Monitor automatisch auf die optimale Customize 0-100 Helligkeit für den Benutzer ein. (Anpassen) ∙... -
Seite 15: Professional (Professionell)
Professional (Professionell) 1. Menüebene 2./3. Menüebene Beschreibung Mode 1 (Modus 1) User (Nutzer) ∙ Alle Elemente können vom Nutzer angepasst werden. sRGB ∙ Drücken Sie zur Auswahl und Adobe RGB Vorschau von Moduseffekten Display P3 die Aufwärts- oder Abwärts- Taste. Anti-Blue (Anti-Blau) ∙... - Seite 16 1. Menüebene 2./3. Menüebene Beschreibung Design-unterstützung OFF (Aus) ∙ Die Designhilfe bietet Einstellungen, die Ihre Farb- Schwarz Designarbeit erleichtern. unterstützung Blau Weiß Lineal: Mitte Zoll Zentimeter Customize (Anpassen) Zurücksetzen Lineal: Rand Zoll Zentimeter Rahmen Vertikal Horizontal Bezugslinie Vertikal Horizontal Gitter Linie Punkt Drittelregel...
-
Seite 17: Image (Bild)
1. Menüebene 2./3. Menüebene Beschreibung FreeSync OFF (Aus) ∙ FreeSync verhindert Screen Tearing. ON (Ein) ∙ Das Aktivieren von FreeSync wirkt sich auf BiB/BnB (PIP/ PBP), Bildschirmgröße 1:1 und Zoom-In (vergrößern) aus. Image (Bild) 1. Menüebene 2./3. Menüebene Beschreibung Brightness 0-100 ∙... - Seite 18 1. Menüebene 2./3. Menüebene Beschreibung Lokales Dimmen OFF (Aus) ∙ Diese Einstellung hilft, die Gesamtbildqualität dunkler Szenen zu verbessern, indem die ON (Ein) Hintergrundbeleuchtungszonen gedimmt werden, um das Kontrastverhältnis in dunklen Szenen zu verbessern. ∙ Wenn diese Einstellung auf EIN gesetzt ist, wird die Helligkeit ausgegraut und die automatische Helligkeitssteuerung auf AUS gesetzt.
-
Seite 19: Input Source (Eingangsquelle)
1. Menüebene 2./3. Menüebene Beschreibung Saturation R (0-100) ∙ Die Standardeinstellung ist 50. (Sättigung) G (0-100) B (0-100) C (0-100) M (0-100) Y (0-100) Hue (Farbton) R (0-100) ∙ Die Standardeinstellung ist 50. G (0-100) B (0-100) C (0-100) M (0-100) Y (0-100) Input Source (Eingangsquelle) 1. -
Seite 20: Pip/Pbp
PIP/PBP 1. Menüebene 2./3. Menüebene Beschreibung OFF (Aus) ∙ Das Aktivieren von BiB/PIP (Bild in Bild) oder BnB/PBP (Bild neben PIP (BiB) Source HDMI1 Bild) wirkt sich auf FreeSync, (Quelle) Reaktionszeit, Bildschirmgröße 1: 1 HDMI2 und Zoom-In (Vergrößern) aus. ∙ Anzeige-Wechseln ermöglicht Nutzern den Wechsel zwischen Typ-C primären und sekundären... -
Seite 21: Navi-Key-Taste
Navi-Key-Taste 1. Menüebene 2. Menüebene Beschreibung Up / Down / Left OFF (Aus) ∙ Die Standardeinstellung der Aufwärts-Taste / Right (oben/ ist „Modus“. unten/ links/ Brightness (Helligkeit) ∙ Die Standardeinstellung der Abwärts-Taste rechts) ist „Designunterstützung“. Mode 1 (Modus 1) ∙ Die Standardeinstellung der Links-Taste ist „KVM“. - Seite 22 1. Menüebene 2. Menüebene Beschreibung OSD Time Out (OSD- 5~30s ∙ Die Standardeinstellung ist 20s. Zeitüberschreitung) Audio Source Analog ∙ Nutzer können die Audioquelle in jedem (Audioquelle) beliebigen Modus anpassen. Digital An-/Aus-Taste OFF (Aus) ∙ Bei der Einstellung AUS können Benutzer die Power-Taste drücken, um den Monitor auszuschalten.
-
Seite 23: Spezifikationen
Spezifikationen Monitor Summit MS321UP 32 Zoll Größe Bildschirmtyp Auflösung 3840 x 2160 @60Hz Seitenverhältnis 16:9 Helligkeit (Nits) Kontrastverhältnis 1000:1 Bildwiederholfrequenz 60 Hz Reaktionszeit GTG 4ms E/A Anschluss ∙ HDMI Anschluss x2 ∙ DisplayPort x1 ∙ USB Typ-C (DP Alt-Modus) x1 (bis zu 5 V / 3 A Stromversorgung) ∙... - Seite 24 Monitor Summit MS321UP Anpassung (Schwenken) -35° ~ 35° Anpassung (Höhe) 0 ~ 100 mm Kensington-Schloss VESA-Montage Plattentyp: 100 x 100 mm ∙ Schraubentyp: M4 x 10 mm • Gewindedurchmesser: 4 mm • Gewindeabstand: 0,7 mm • Gewindelänge: 10 mm Abmessungen (B x H x T) 727,1 x 460,78 x 235 mm Umgebung 9,7 Kg (Netto)
-
Seite 25: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi Standard Auflösung HDMI DP/ Typ-C 640x480 @60Hz DOS-Modus 720x480 @60Hz 720x576 @50Hz SVGA 800x600 @56Hz @60Hz 1024x768 @60Hz SXGA 1280x1024 @60Hz WXGA+ 1440x900 @60Hz WSXGA+ 1680x1050 @60Hz Full HD 1920x1080 @60Hz 2560x1440 @60Hz 3840x, 2160 @60Hz Video- 480P Timing- 576P Auflösung... -
Seite 26: Problemlösung
Problemlösung Die Betriebsanzeige-LED ist aus. • Drücken Sie noch einmal die Ein-/Austaste des Monitors. • Prüfen Sie, ob das Monitornetzkabel richtig angeschlossen ist. Es wird kein Bild angezeigt. • Prüfen Sie, ob die Computergrafikkarte richtig installiert ist. • Prüfen Sie, ob Computer und Monitor an Steckdosen angeschlossen und eingeschaltet sind. -
Seite 27: Sicherheitshinweise
Strom verbraucht. ∙ Verlegen Sie das Netzkabel so, dass nicht darauf getreten werden kann. Stellen Sie nichts auf das Netzkabel. ∙ Verwenden Sie immer den von MSI zugelassenen Netzadapter und das Netzkabel oder ein kompatibles, bei MSI erworbenes Kabel. Akku Bitte treffen Sie besondere Vorsichtsmaßnahmen, wenn dieser Computer mit einem... - Seite 28 Taiwan: 廢電池請回收 Für einen besseren Umweltschutz müssen Altbatterien zur Recycling- oder Sonderentsorgung gebracht werden. Kalifornien, USA: Die Knopfzellenbatterie kann Perchlorat enthalten und erfordert eine besondere Behandlung, wenn sie in Kalifornien recycelt oder entsorgt wird. Weitere Informationen finden Sie unter: https://dtsc.ca.gov/perchlorate/ Umwelt ∙...
-
Seite 29: Tüv-Zertifizierung
TÜV-Zertifizierung TÜV Rheinland erteilt Zertifizierung für niedrigen Blaulicht-Anteil Blaues Licht verursacht nachweislich eine Ermüdung und Beschwerden der Augen. MSI bietet jetzt Monitore mit TÜV Rheinland „Low Blue Light“- Zertifizierung an, um die Augengesundheit und das Wohlbefinden der Benutzer zu gewährleisten. -
Seite 30: Zulassungshinweise
Zulassungshinweise CE-Konformität Dieses Gerät erfüllt die Anforderungen der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten bezüglich der elektromagnetischen Verträglichkeit (2014/30/EU), der Niederspannungsrichtlinie (2014/35/EU), der ErP-Richtlinie (2009/125/ EG) und der RoHS-Richtlinie (2011/65/EU). Dieses Produkt wurde getestet und als mit den harmonisierten Standards für IT- Geräte in den Richtlinien des Amtsblatts der Europäischen Union übereinstimmend befinden. - Seite 31 Informationen zu chemischen Stoffen In Übereinstimmung mit Richtlinien zu chemischen Stoffen, wie der EU-REACH- Verordnung (EG-Verordnung Nr. 1907/2006 des Europäischen Parlaments und des Rates), bietet MSI Informationen zu chemischen Stoffen in den Produkten unter: https://storage-asset.msi.com/html/popup/csr/evmtprtt_pcm.html Umweltfreundliche Produktmerkmale ∙ Reduzierter Stromverbrauch im Betriebs- und Bereitschaftsmodus ∙...
-
Seite 32: Technischer Kundendienst
Hinweis zu Urheberrecht und Marken Copyright © Micro-Star Int’l Co., Ltd. Alle Rechte vorbehalten. Das MSI-Logo ist eine eingetragene Marke von Micro-Star Int’l Co., Ltd. Alle anderen hierin erwähnten Marken und Namen könnten Marken ihrer jeweiligen Inhaber sein. Es wird keine Zusicherung bezüglich der Genauigkeit oder Vollständigkeit zum Ausdruck gebracht...
