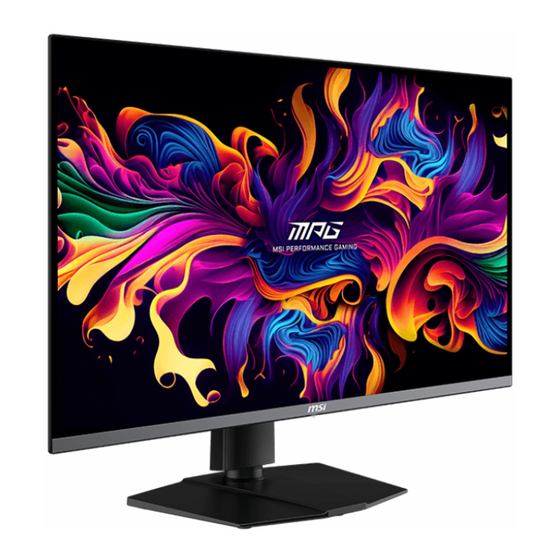

- Seite 1 MPG Serie OLED-Monitor MPG 322URX QD-OLED (3DD2) Benutzerhandbuch...
- Seite 2 Image (Bild) ......................16 Input Source (Eingangsquelle) ................16 PIP/PBP (BiB / BnB) ....................17 Navi Key (Navigations-Taste) .................. 18 Settings (Einstellungen) ..................18 MSI OLED Care (MSI-OLED-Pflege) ................. 20 Spezifikationen ....................22 Voreingestellte Anzeigemodi ................24 Problemlösung ....................26 Sicherheitshinweise ..................27 TÜV-Zertifizierung .....................
- Seite 3 Dieser Teil bietet Ihnen Informationen zur ersten Inbetriebnahme. Bitte achten Sie beim Anschließen des Bildschirms darauf, diesen vorsichtig zu greifen und ein Antistatik-Armband zur Vermeidung statischer Aufladung zu verwenden. Lieferumfang Monitor MPG 322URX QD-OLED Dokumentation Kurzanleitung Standfuß Standfußbasis mit Schraube(n) Zubehör...
- Seite 4 Monitorstandfuß installieren 1. Lassen Sie den Monitor in der Schaumstoffverpackung. Richten Sie den zusammengebauten Standfuß an der Monitornut aus. 2. Schieben Sie die Halterung in Richtung der Aussparung bis sie einrastet. 3. Verbinden Sie die Basis mit dem Standfuß und ziehen Sie die Basisschraube zur Fixierung der Basis fest.
- Seite 5 Monitor anpassen Zur komfortablen Nutzung bietet der Monitor viele verschiedene Verstellmöglichkeiten. Wichtig ⚠ Vermeiden Sie es, die Displayfläche beim Einstellen des Monitors zu berühren. ● Bitte kippen Sie den Monitor vor dem Schwenken leicht nach hinten. ● -5° 15° 110 mm 10°...
- Seite 6 Monitorübersicht Erste Schritte...
- Seite 7 Kabeldurchführung Makrotaste Aktivieren der OSD-Anwendung. Navi Key (Navigations-Taste) Power Button (Ein-/Austaste) Kensington-Schloss Kopfhörerbuchse HDMI™ Anschluss Unterstützt HDMI™ CEC, 3840x2160@240Hz wie in HDMI™ 2.1 spezifiziert. Wichtig ⚠ Um optimale Leistung und Kompatibilität zu gewährleisten, verwenden Sie beim Anschluss dieses Monitors nur HDMI™-Kabel, die mit dem offiziellen HDMI™-Logo zertifiziert sind.
- Seite 8 USB Typ-C Anschluss USB Typ-C Dieser Anschluss unterstützt den Stromversorgung alternativen DisplayPort-Modus (DP Alt) und 5 V/3 A (15 W) kann Strom bis zu 20V / 4,9A (98W) liefern. 9V/3 A (27W) Wichtig 15V/3 A (45W) ⚠ 20V/3,25A (65W) Ihre USB-C-Signalquelle und Ihr Kabel müssen den DisplayPort Alternate Mode 20V/4,5A (90W) unterstützen, um die Videoausgabe an den...
- Seite 9 Verbinden des Monitors mit einem PC 1. Schalten Sie den Computer aus. 2. Verwenden Sie ein Video-Kabel, um den Monitor mit Ihrem PC zu verbinden. 3. Verbinden Sie das Netzkabel mit dem Monitornetzanschluss. (Abb. A) 4. Stecken Sie den 230-V-Anschluss des Netzkabels in eine geeignete Steckdose. (Abb. 5.
- Seite 10 OSD Setup (OSD-Einrichtung) Dieses Kapitel bietet Ihnen wesentliche Informationen zur Einrichtung des On-Screen Displays (OSD). Wichtig ⚠ Durch zukünftige Versionsaktualisierungen und Updates können Funktionen variieren oder entfallen. Navi Key (Navigations-Taste) Der Monitor ist mit einer Navi-Key-Taste ausgestattet, dabei handelt es sich um eine mehrdirektionale Bedientaste, mit der Sie im OSD-Menü...
- Seite 11 OSD-Menü Wichtig ⚠ Die folgenden Einstellungen sind ausgegraut, wenn HDR-Signale empfangen werden: Night Vision (Nachtsicht) Color Temperature (Farbtemperatur) ● ● Low Blue Light (Schwaches Blaulicht) Optix Scope (Optix-Umfang) ● ● Brightness (Helligkeit) PIP/PBP (BiB / BnB) ● ● Contrast (Kontrast) A.I.
- Seite 12 1. Menüebene 2./3. Menüebene Beschreibung Smart Crosshair Icon None (Ohne) ● Durch den KI-Algorithmus verbessert diese (Symbol) Funktion die Sichtbarkeit des Fadenkreuzes im Spiel. ● Der Benutzer kann die Farbe und Position des Fadenkreuzes auswählen. Color White (Weiß) (Farbe) Red (Rot) Auto Position Reset (Zurücksetzen)
- Seite 13 Gaming 1. Menüebene 2./3. Menüebene Beschreibung Game Mode Premium Color (Premium- ● Drücken Sie zur Auswahl und Vorschau von (Spielmodus) Farbe) Moduseffekten die Aufwärts- oder Abwärts- Taste. User (Nutzer) ● Drücken Sie zur Bestätigung und Übernahme Ihres Modustyps die OK-Taste. FPS (Egoshooter) Racing (Rennen) Night Vision...
- Seite 14 1. Menüebene 2./3. Menüebene Beschreibung Alarm Clock Location Left Top (Oben ● Drücken Sie nach Einstellung der Zeit die OK- (Alarmuhr) (Position) links) Taste zum Aktivieren des Timers. ● Nach einem Stromausfall muss der Benutzer Right Top seine voreingestellte Alarmuhr erneut manuell (Oben rechts) einstellen.
- Seite 15 Professional (Professionell) 1. Menüebene 2. Menüebene Beschreibung Pro Mode (Profi- Eco (Öko) ● Drücken Sie zur Auswahl und Vorschau von Modus) Moduseffekten die Aufwärts- oder Abwärts-Taste. User (Nutzer) ● Drücken Sie zur Bestätigung und Übernahme Ihres Modustyps die OK-Taste. Anti-Blue (Anti-Blau) ●...
- Seite 16 Image (Bild) 1. Menüebene 2./3. Menüebene Beschreibung Brightness 0-100 ● Stellen Sie die Helligkeit entsprechend der (Helligkeit) Umgebungsbeleuchtung ein. Contrast (Kontrast) 0-100 ● Durch Anpassen des Kontrasts lässt sich die Augenbelastung reduzieren. Sharpness (Schärfe) ● Die Schärfe verbessert Klarheit und Details von Bildern.
- Seite 17 PIP/PBP (BiB / BnB) 1. Menüebene 2./3. Menüebene Beschreibung OFF (Aus) ● BiB (Bild in Bild) ermöglicht Nutzern die gleichzeitige Anzeige mehrerer Videoquellen an PIP (BiB) Source HDMI™ 1 einem Bildschirm. Entweder wird ein Programm (Quelle) im Vollbildmodus oder es werden mehrere HDMI™...
- Seite 18 Navi Key (Navigations-Taste) 1. Menüebene 2. Menüebene Beschreibung Up (Aufwärts) OFF (Aus) ● Alle Navigations-Taste-Elemente können über das OSD-Menü angepasst werden. Down (Abwärts) Brightness (Helligkeit) Left (Links) Game Mode Right (Rechts) (Spielmodus) Smart Crosshair Alarm Clock (Alarmuhr) Input Source (Eingangsquelle) PIP/PBP Mode (BiB- / BnB-Modus) Refresh Rate...
- Seite 19 Modus anpassen. überschreitung) RGB LED OFF (Aus) ● Benutzer können die RGB-LED auf „Ein “ oder „Aus “ einstellen. MSI - Mystic Light RGB-Helligkeit Power Button OFF (Aus) ● Bei der Einstellung „Aus “ können Benutzer (Ein-/Austaste) die Ein-/Austaste drücken, um den Monitor auszuschalten.
- Seite 20 MSI OLED Care (MSI-OLED-Pflege) 1. Menüebene 2./3. Menüebene Beschreibung Pixel Shift (Pixel- Slow (Langsam) ● Die Pixelverschiebung verschiebt die Pixel Ihres verschiebung) Bildschirms in regelmäßigen Abständen, um die Normal Möglichkeit des Einbrennens oder der Retention des Bildes zu verringern. Fast (Schnell) Panel Protect (Bildschirmschutz) ●...
- Seite 21 ● Der Reduzierungseffekt hängt von der Einstellung Helligkeit/DisplayHDR ab. OLED Panel Info. (OLED-Bildschirm-Info) ● Dieses Feld zeigt die Informationen von MSI OLED Care an. * HDMI™ VRR (Variable Bildwiederholfrequenz) synchronisiert sich mit Adaptive-Sync (EIN/AUS). Für den VRR EIN/AUS-Status überprüfen Sie bitte Adaptive-Sync.
- Seite 22 Spezifikationen Monitor MPG 322URX QD-OLED Größe 31,5 Zoll Krümmung Flach Bildschirmtyp QD-OLED Auflösung 3840x2160 (UHD) Seitenverhältnis 16:9 ● Typischer Standard-Dynamikbereich (SDR) 250 Nits Brightness (Helligkeit) ● Spitze des hohen Dynamikbereichs (HDR): 1000 Nits Kontrastverhältnis 1500000:1 Refresh Rate (Bildfrequenz) 240 Hz Response Time 0.03 ms (GTG)
- Seite 23 Monitor MPG 322URX QD-OLED Anpassung (Drehen) -10° ~ 10° Kensington-Schloss ● Plattentyp: 100 x 100 mm ● Schraubentyp: M4 x 10 mm VESA-Montage ● Gewindedurchmesser: 4 mm ● Gewindeabstand: 0,7 mm ● Gewindelänge: 10 mm 718 x 483 x 242 mm...
- Seite 24 Voreingestellte Anzeigemodi Wichtig ⚠ Durch zukünftige Versionsaktualisierungen und Updates können Funktionen variieren oder entfallen. Standard Mode (Standardmodus) Standard (Standard) Resolution (Auflösung) HDMI™ USB-C 2560x1440 @60Hz @120Hz 3840x2160 @60Hz @120Hz @180Hz @240Hz Video-Timing-Auflösung 720P 1080P @60Hz 1080P @120Hz 2160P @30Hz 2160P @60Hz 2160P @120Hz HDMI™...
- Seite 25 BiB-Modus (Keine HDR- Unterstützung) Standard (Standard) Resolution (Auflösung) HDMI™ USB-C Video-Timing-Auflösung 720P 1080P @60Hz 1080P @120Hz 2160P @30Hz 2160P @50Hz 2160P @60Hz 2160P @120Hz BiB-Modus 1 (Keine HDR- Unterstützung) Standard (Standard) Resolution (Auflösung) HDMI™ USB-C Video-Timing-Auflösung 720P Verwendet für BnB- 960x2160 @60Hz Vollbild...
- Seite 26 Problemlösung Die Betriebsanzeige-LED ist aus. ● Drücken Sie noch einmal die Ein-/Austaste des Monitors. ● Prüfen Sie, ob das Monitornetzkabel richtig angeschlossen ist. Es wird kein Bild angezeigt. ● Prüfen Sie, ob die Computergrafikkarte richtig installiert ist. ● Prüfen Sie, ob Computer und Monitor an Steckdosen angeschlossen und eingeschaltet sind.
- Seite 27 Strom verbraucht. ● Verlegen Sie das Netzkabel so, dass nicht darauf getreten werden kann. Stellen Sie nichts auf das Netzkabel. ● Verwenden Sie immer den von MSI zugelassenen Netzadapter und das Netzkabel sowie ein kompatibles, bei MSI erworbenes Kabel. Umwelt ●...
- Seite 28 ● Halten Sie das Gerät immer von Magnetfeldern und anderen Elektrogeräten fern. ● Falls einer der folgenden Umstände eintritt, lassen Sie bitte das Gerät von Kundendienstpersonal prüfen: ● Das Netzkabel oder der Stecker ist beschädigt. ● Flüssigkeit ist in das Gerät eingedrungen. ●...
- Seite 29 TÜV Rheinland erteilt Zertifizierung für niedrigen Blaulicht-Anteil Blaues Licht verursacht nachweislich eine Ermüdung und Beschwerden der Augen. MSI bietet jetzt Monitore mit TÜV Rheinland „Low Blue Light “-Zertifizierung an, um die Augengesundheit und das Wohlbefinden der Benutzer zu gewährleisten. Befolgen Sie bitte die nachstehenden Anweisungen, um die Symptome einer längeren Exposition...
- Seite 30 Zulassungshinweise CE-Konformität Dieses Gerät erfüllt die Anforderungen der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten bezüglich der elektromagnetischen Verträglichkeit (2014/30/EU), der Niederspannungsrichtlinie (2014/35/EU), der ErP-Richtlinie (2009/125/ EG) und der RoHS-Richtlinie (2011/65/EU). Dieses Produkt wurde getestet und als mit den harmonisierten Standards für IT-Geräte in den Richtlinien des Amtsblatts der Europäischen Union übereinstimmend befinden.
- Seite 31 Informationen zu chemischen Stoffen In Übereinstimmung mit Richtlinien zu chemischen Stoffen, wie der EU-REACH- Verordnung (EG-Verordnung Nr. 1907/2006 des Europäischen Parlaments und des Rates), bietet MSI Informationen zu chemischen Stoffen in den Produkten unter: https://csr.msi.com/global/index Umweltfreundliche Produktmerkmale ● Reduzierter Stromverbrauch im Betriebs- und Bereitschaftsmodus ●...
- Seite 32 Hinweis zu Urheberrecht und Marken Copyright © Micro-Star Int’ l Co., Ltd. Alle Rechte vorbehalten. Das MSI-Logo ist eine eingetragene Marke von Micro-Star Int’ l Co., Ltd. Alle anderen hierin erwähnten Marken und Namen könnten Marken ihrer jeweiligen Inhaber sein. Es wird keine Zusicherung bezüglich der Genauigkeit oder Vollständigkeit zum Ausdruck gebracht...
