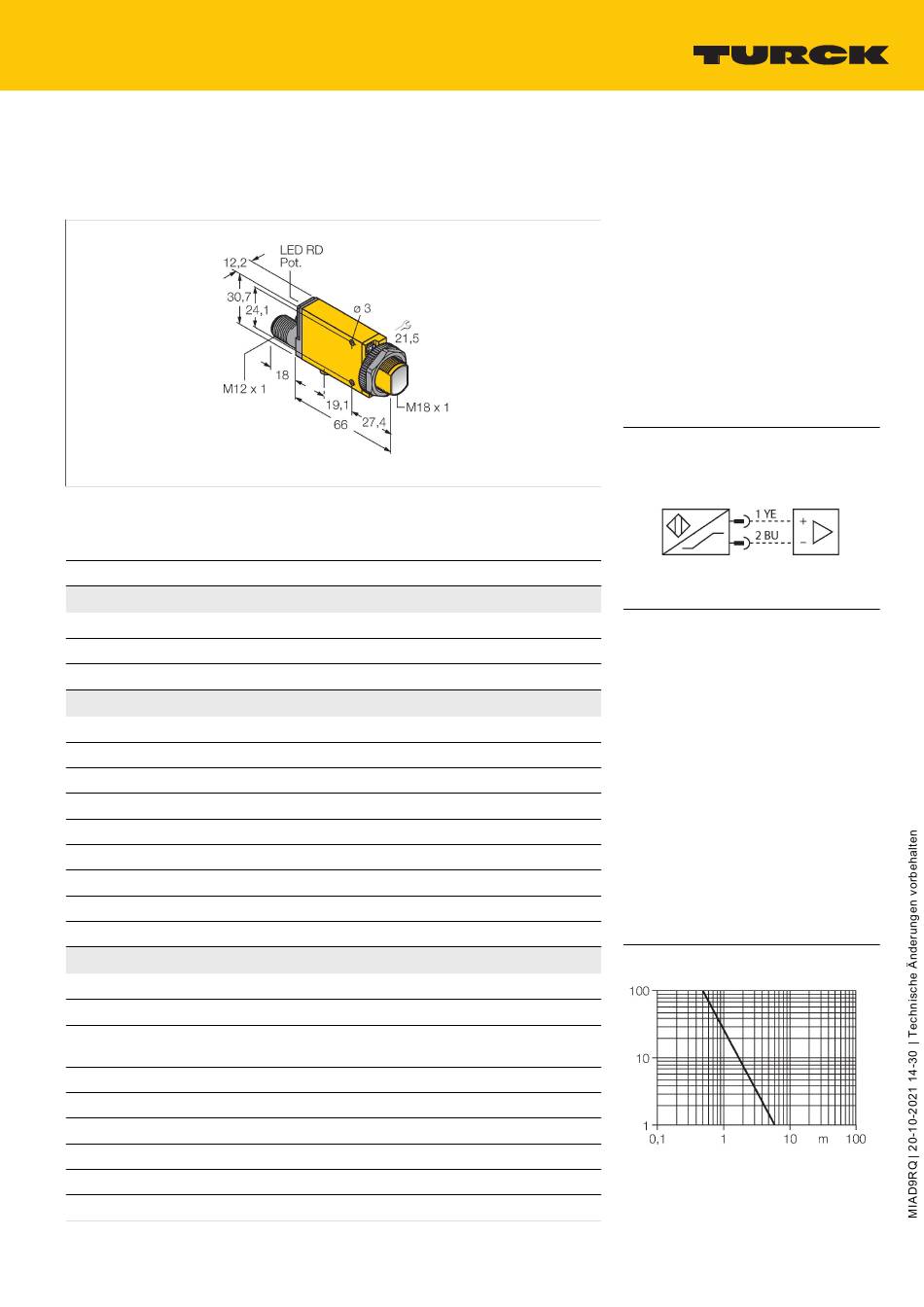

turck MIAD9RQ Betriebsanleitung

MIAD9RQ
Opto-Sensor – Einweglichtschranke (Empfänger)
Technische Daten
Typ
Ident-No.
Optische Daten
Funktion
Betriebsart
Reichweite
Elektrische Daten
Betriebsspannung
Spannung
Stromaufnahme unbetätigt
Stromaufnahme betätigt
Ausgangsfunktion
Schaltfrequenz
Bereitschaftsverzug
Ansprechzeit typisch
Einstellmöglichkeit
Mechanische Daten
Bauform
Abmessungen
Gehäusewerkstoff
Linse
Elektrischer Anschluss
Aderzahl
Umgebungstemperatur
Schutzart
Besondere Merkmale
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|4
MIAD9RQ
3040146
Einwegschranke
Empfänger
6000 mm
5...15 VDC
nom. 8.2 VDC
≤ 1.2 mA
≥ 2.1 mA
hellschaltend, NAMUR
≤ 100 Hz
≤ 0 ms
< 2 ms
Potentiometer
Quader mit Gewinde, Mini Beam
Ø 18 x 84 x 12.3 x 30.7 mm
Kunststoff, Thermoplastischer Kunststoff,
gelb
Kunststoff, Acryl
Steckverbinder, M12 x 1, PVC
4
-40...+70 °C
IP67
gekapselt
Merkmale
■
Stecker, M12 x 1, 4-polig
■
Schutzart IP67
■
Empfindlichkeit über Potentiometer einstell-
bar
■
Justageanzeige
■
Betriebsspannung: 5...15 VDC (NAMUR)
■
NAMUR-Ausgang gemäß DIN 19234 (IEC/
EN 60947-5-6)
■
ATEX Kategorie II 1 G, Ex Zone 0
Anschlussbild
Funktionsprinzip
Einweglichtschranken bestehen aus einem
Sender und einem Empfänger. Sie werden
so installiert, dass das Licht vom Sender
genau auf den Empfänger trifft. Unterbricht
oder schwächt ein Objekt den Lichtstrahl,
wird ein Schaltvorgang ausgelöst. Überall
dort, wo lichtundurchlässige Objekte erfasst
werden sollen, sind Einweglichtschranken
die verlässlichsten optoelektronischen
Sensoren. Der hohe Kontrast zwischen
Hell‐ und Dunkelzustand und die sehr
hohen Funktionsreserven, die für diese
Betriebsart typisch sind, erlauben einen
Betrieb über große Distanzen hinweg und
unter schwierigen Bedingungen.
Reichweitenkurve
Funktionsreserve in Abhängigkeit von der
Reichweite
