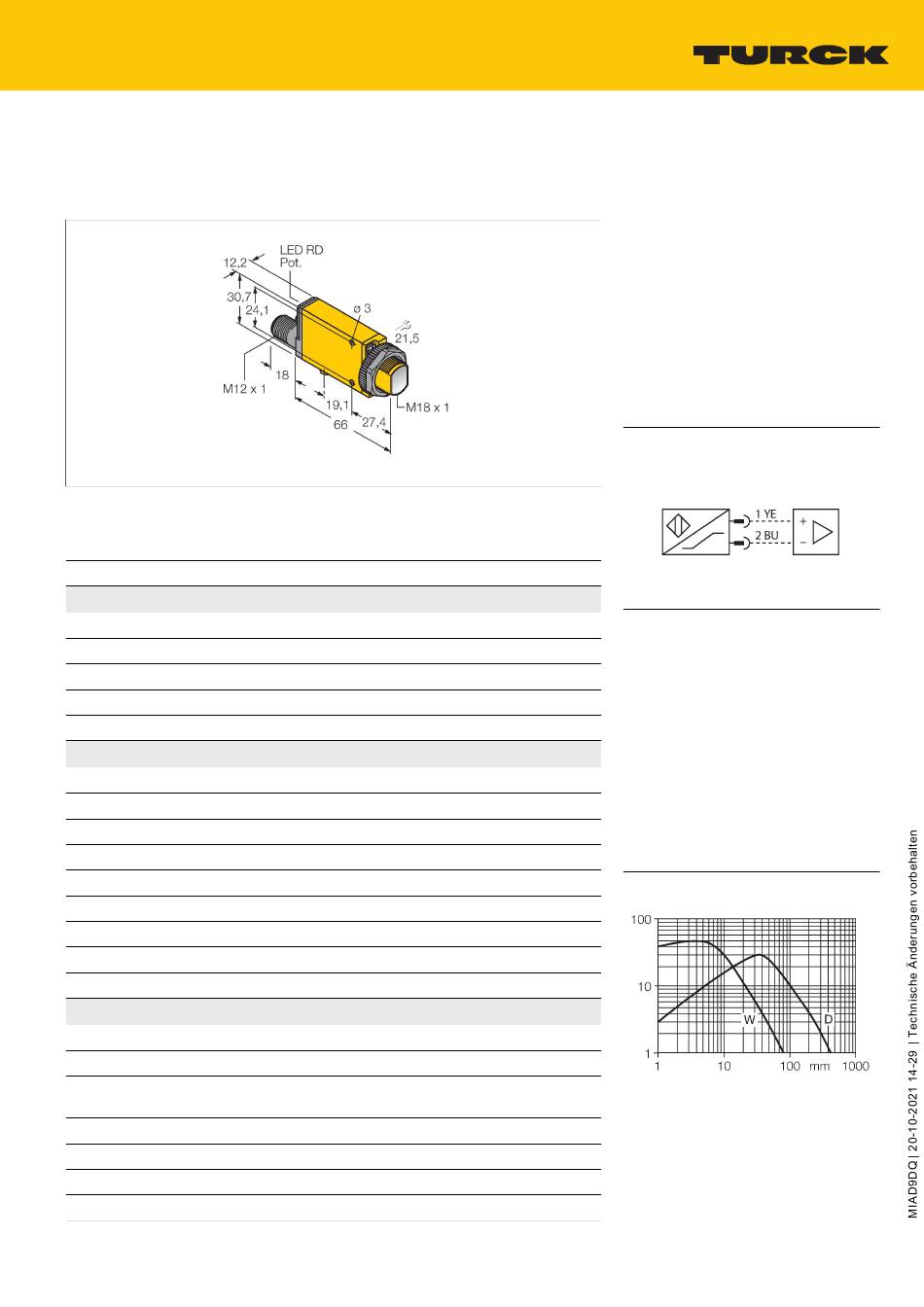

turck MIAD9DQ Betriebsanleitung

MIAD9DQ
Opto-Sensor – Reflexionslichttaster
Technische Daten
Typ
Ident-No.
Optische Daten
Funktion
Betriebsart
Lichtart
Wellenlänge
Reichweite
Elektrische Daten
Betriebsspannung
Spannung
Stromaufnahme unbetätigt
Stromaufnahme betätigt
Ausgangsfunktion
Schaltfrequenz
Bereitschaftsverzug
Ansprechzeit typisch
Einstellmöglichkeit
Mechanische Daten
Bauform
Abmessungen
Gehäusewerkstoff
Linse
Elektrischer Anschluss
Aderzahl
Umgebungstemperatur
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|4
MIAD9DQ
3034625
Näherungsschalter
Diffus
IR
880 nm
0...380 mm
5...15 VDC
nom. 8.2 VDC
≤ 1.2 mA
≥ 2.1 mA
hellschaltend, NAMUR
≤ 100 Hz
≤ 0 ms
< 5 ms
Potentiometer
Quader mit Gewinde, Mini Beam
Ø 18 x 84 x 12.3 x 30.7 mm
Kunststoff, Thermoplastischer Kunststoff,
gelb
Kunststoff, Acryl
Steckverbinder, M12 x 1, PVC
4
-40...+70 °C
Merkmale
■
Stecker, M12 x 1, 4-polig
■
Schutzart IP67
■
Empfindlichkeit über Potentiometer einstell-
bar
■
Justageanzeige
■
Betriebsspannung: 5...15 VDC (NAMUR)
■
NAMUR-Ausgang gemäß DIN 19234 (IEC/
EN 60947-5-6)
■
ATEX Kategorie II 1 G, Ex Zone 0
Anschlussbild
Funktionsprinzip
Reflexionslichttaster beinhalten Sender
und Empfänger in einem Gehäuse. Es
wird nicht wie bei Lichtschranken die
Unterbrechung eines Lichtstrahls ausgewertet,
sondern die Reflexion an einem Objekt.
Ein Gegenstand wird dann erfasst, wenn
er ausreichend Licht zum Empfänger
zurückreflektiert. Der Schaltabstand von
Reflexionslichttastern hängt in hohem Maße
vom Reflexionsvermögen des Objektes ab.
Reichweitenkurve
Funktionsreserve in Abhängigkeit von der
Reichweite
