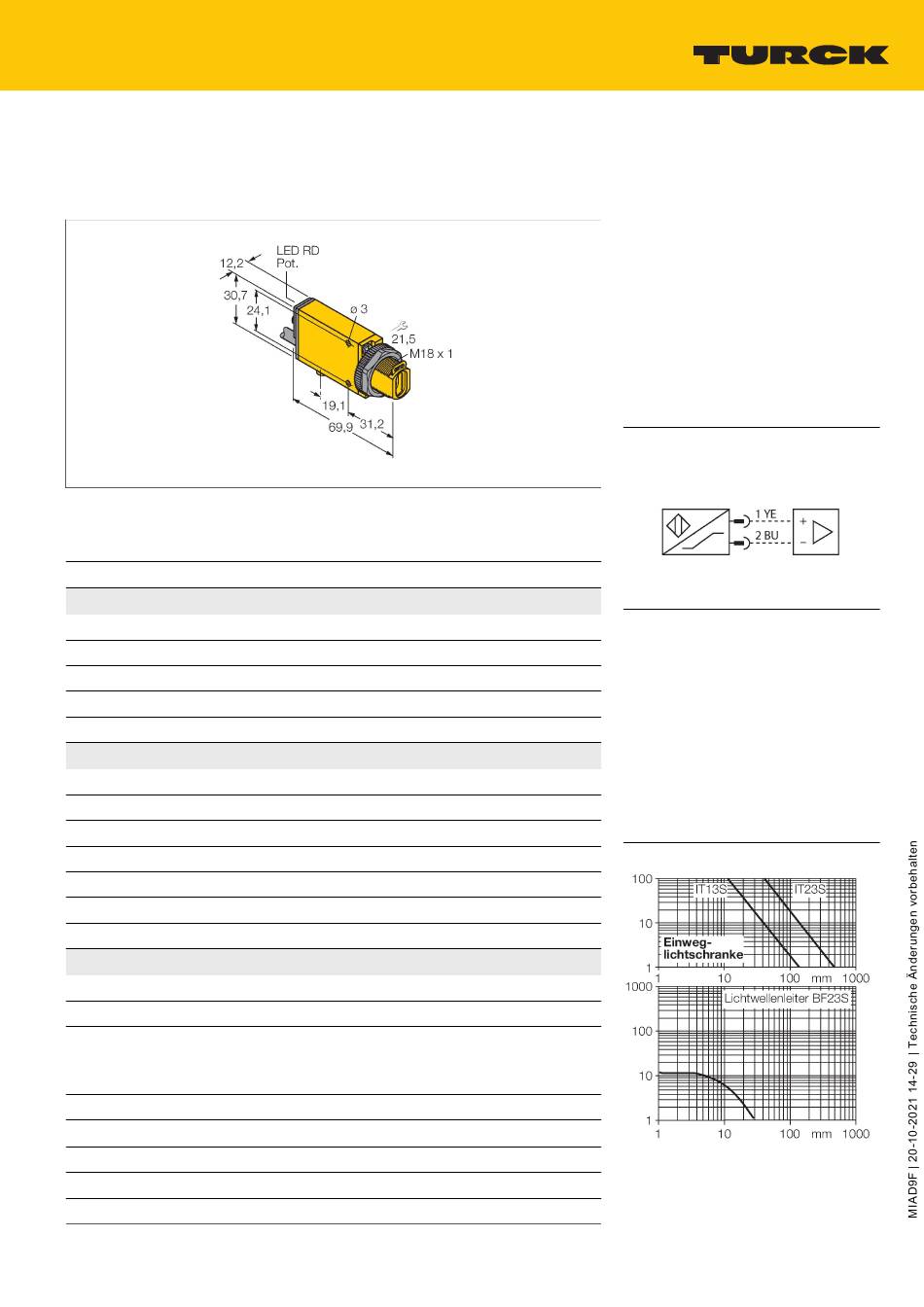

turck MIAD9F Betriebsanleitung

MIAD9F
Opto-Sensor – Lichtleiter-Sensor für Glaslichtleiter
Technische Daten
Typ
Ident-No.
Optische Daten
Funktion
Betriebsart
Lichtleiterart
Lichtart
Wellenlänge
Elektrische Daten
Spannung
Stromaufnahme unbetätigt
Stromaufnahme betätigt
Ausgangsfunktion
Schaltfrequenz
Ansprechzeit typisch
Einstellmöglichkeit
Mechanische Daten
Bauform
Abmessungen
Gehäusewerkstoff
Elektrischer Anschluss
Aderzahl
Aderquerschnitt
Umgebungstemperatur
Relative Luftfeuchtigkeit
Schutzart
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|4
MIAD9F
3037715
Lichtleiter-Sensor
Glaslichtleiter
Glas
IR
880 nm
nom. 8.2 VDC
≤ 1.2 mA
≥ 2.1 mA
hellschaltend, NAMUR
≤ 100 Hz
< 5 ms
Potentiometer
Quader mit Gewinde, Mini Beam
66 x 12.3 x 30.7 mm
Kunststoff, Thermoplastischer Kunststoff,
gelb
Kabel, 2 m, PVC
2
0.5 mm
2
-40...+70 °C
0...90 %
IP67
Merkmale
■
Kabel, PVC, 2 m
■
Schutzart IP67
■
Empfindlichkeit über Potentiometer einstell-
bar
■
Justageanzeige
■
Betriebsspannung: 5...15 VDC (NAMUR)
■
NAMUR-Ausgang gemäß DIN 19234 (IEC/
EN 60947-5-6)
■
ATEX Kategorie II 1 G, Ex Zone 0
Anschlussbild
Funktionsprinzip
Bei beengten Einbaubedingungen oder bei
hohen Temperaturen, sind oft Glas‐ oder
Kunststoff‐Lichtwellenleiter die optimale
Lösung. Lichtwellenleiter leiten das Licht vom
Sensor zu einem entfernten Objekt. Mit Einzel‐
Lichtleitern lassen sich Einweglichtschranken
und mit Gabel‐Lichtleitern Reflexionslichttaster
erzeugen.
Reichweitenkurve
Funktionsreserve in Abhängigkeit von der
Reichweite
