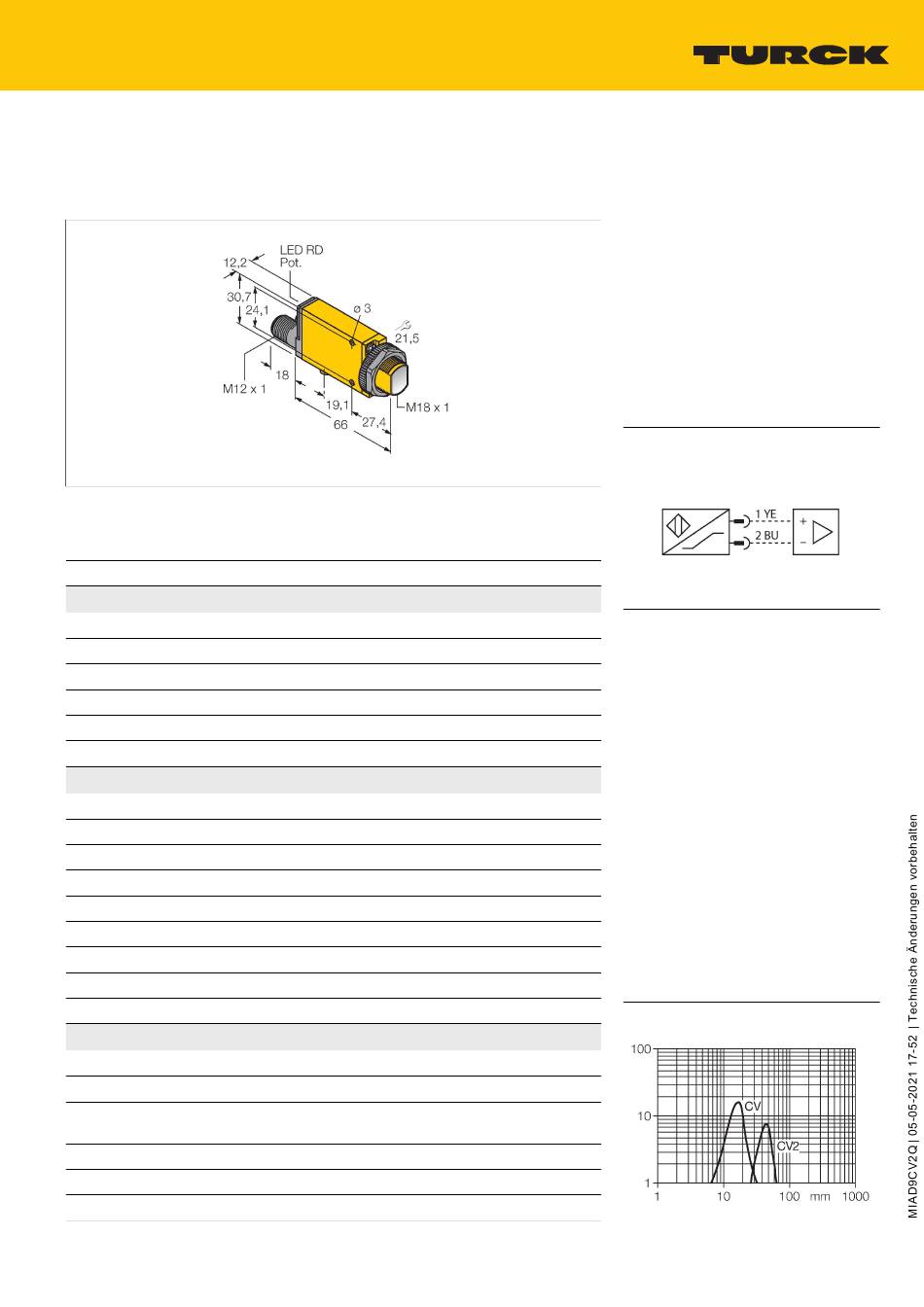

turck MIAD9CV2Q Betriebsanleitung

MIAD9CV2Q
Opto-Sensor – Winkellichttaster
Technische Daten
Typ
Ident-No.
Optische Daten
Funktion
Betriebsart
Lichtart
Wellenlänge
Brennweite
Reichweite
Elektrische Daten
Betriebsspannung
Spannung
Stromaufnahme unbetätigt
Stromaufnahme betätigt
Ausgangsfunktion
Schaltfrequenz
Bereitschaftsverzug
Ansprechzeit typisch
Einstellmöglichkeit
Mechanische Daten
Bauform
Abmessungen
Gehäusewerkstoff
Linse
Elektrischer Anschluss
Aderzahl
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|4
MIAD9CV2Q
3035235
Näherungsschalter
Konvergent
Rot
650 nm
43 mm
43 mm
5...15 VDC
nom. 8.2 VDC
≤ 1.2 mA
≥ 2.1 mA
hellschaltend, NAMUR
≤ 100 Hz
≤ 0 ms
< 5 ms
Potentiometer
Quader mit Gewinde, Mini Beam
Ø 18 x 84 x 12.3 x 30.7 mm
Kunststoff, Thermoplastischer Kunststoff,
gelb
Kunststoff, Acryl
Steckverbinder, M12 x 1, PVC
4
Merkmale
■
Stecker, M12 x 1, 4-polig
■
Schutzart IP67
■
Empfindlichkeit über Potentiometer einstell-
bar
■
Justageanzeige
■
Betriebsspannung: 5...15 VDC (NAMUR)
■
NAMUR-Ausgang gemäß DIN 19234 (IEC/
EN 60947-5-6)
■
ATEX Kategorie II 1 G, Ex Zone 0
Anschlussbild
Funktionsprinzip
Eine Linse vor der Sendediode erzeugt
beim Winkellichttaster einen sehr
kleinen, intensiven Brennpunkt in einem
bestimmten Abstand vom Sensor. Wie beim
Reflexionslichttaster wird das vom Objekt
reflektierte Licht ausgewertet. Winkellichttaster
eignen sich besonders zur Erfassung von
kleinen Objekten, zur Bestimmung von
Kanten, zur Positionierung von durchsichtigen
Materialien oder zur Erkennung von
Druckmarken. Die zu erfassenden Objekte
dürfen aber den Schärfentiefebereich des
Sensors nicht verlassen. Die Schärfentiefe ist
der Bereich vor und hinter dem Brennpunkt,
innerhalb dessen ein Objekt erfasst werden
kann. Durch die starke Bündelung des
Lichts im Brennpunkt sind Winkellichttaster
in der Lage, Gegenstände mit niedrigem
Reflexionsvermögen zu erfassen.
Reichweitenkurve
Funktionsreserve in Abhängigkeit von der
Reichweite
