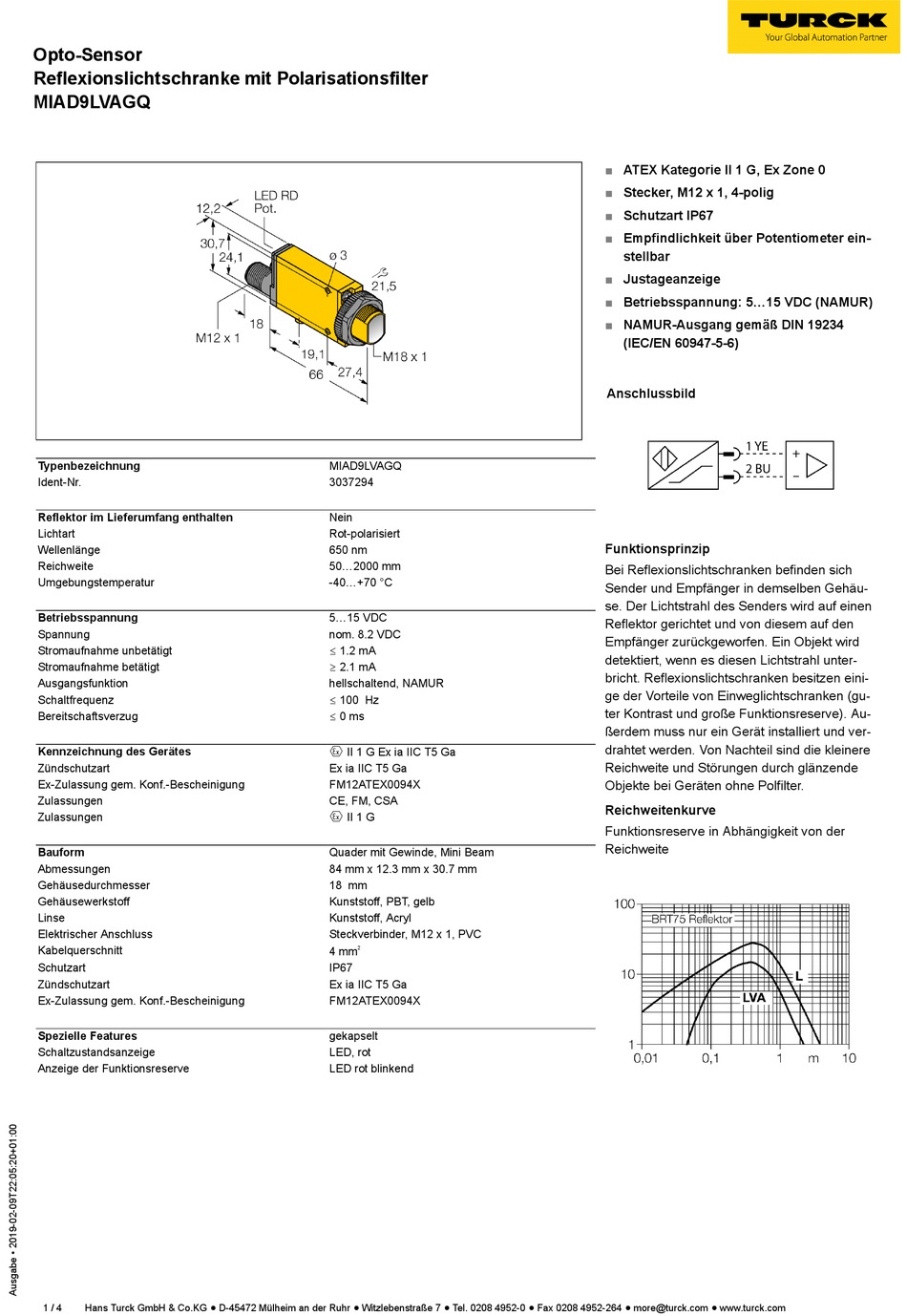

turck 3037294 Betriebsanleitung

Opto-Sensor
Reflexionslichtschranke mit Polarisationsfilter
MIAD9LVAGQ
Typenbezeichnung
Ident-Nr.
Reflektor im Lieferumfang enthalten
Lichtart
Wellenlänge
Reichweite
Umgebungstemperatur
Betriebsspannung
Spannung
Stromaufnahme unbetätigt
Stromaufnahme betätigt
Ausgangsfunktion
Schaltfrequenz
Bereitschaftsverzug
Kennzeichnung des Gerätes
Zündschutzart
Ex-Zulassung gem. Konf.-Bescheinigung
Zulassungen
Zulassungen
Bauform
Abmessungen
Gehäusedurchmesser
Gehäusewerkstoff
Linse
Elektrischer Anschluss
Kabelquerschnitt
Schutzart
Zündschutzart
Ex-Zulassung gem. Konf.-Bescheinigung
Spezielle Features
Schaltzustandsanzeige
Anzeige der Funktionsreserve
1 / 4 Hans Turck GmbH & Co.KG ñ D-45472 Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel. 0208 4952-0 ñ Fax 0208 4952-264 ñ more@turck.com ñ www.turck.com
MIAD9LVAGQ
3037294
Nein
Rot-polarisiert
650 nm
50...2000 mm
-40...+70 °C
5...15 VDC
nom. 8.2 VDC
ð 1.2 mA
ï 2.1 mA
hellschaltend, NAMUR
ð 100 Hz
ð 0 ms
É II 1 G Ex ia IIC T5 Ga
Ex ia IIC T5 Ga
FM12ATEX0094X
CE, FM, CSA
É II 1 G
Quader mit Gewinde, Mini Beam
84 mm x 12.3 mm x 30.7 mm
18 mm
Kunststoff, PBT, gelb
Kunststoff, Acryl
Steckverbinder, M12 x 1, PVC
4 mm 2
IP67
Ex ia IIC T5 Ga
FM12ATEX0094X
gekapselt
LED, rot
LED rot blinkend
■ ATEX Kategorie II 1 G, Ex Zone 0
■ Stecker, M12 x 1, 4-polig
■ Schutzart IP67
■ Empfindlichkeit über Potentiometer ein-
stellbar
■ Justageanzeige
■ Betriebsspannung: 5...15 VDC (NAMUR)
■ NAMUR-Ausgang gemäß DIN 19234
(IEC/EN 60947-5-6)
Anschlussbild
Funktionsprinzip
Bei Reflexionslichtschranken befinden sich
Sender und Empfänger in demselben Gehäu-
se. Der Lichtstrahl des Senders wird auf einen
Reflektor gerichtet und von diesem auf den
Empfänger zurückgeworfen. Ein Objekt wird
detektiert, wenn es diesen Lichtstrahl unter-
bricht. Reflexionslichtschranken besitzen eini-
ge der Vorteile von Einweglichtschranken (gu-
ter Kontrast und große Funktionsreserve). Au-
ßerdem muss nur ein Gerät installiert und ver-
drahtet werden. Von Nachteil sind die kleinere
Reichweite und Störungen durch glänzende
Objekte bei Geräten ohne Polfilter.
Reichweitenkurve
Funktionsreserve in Abhängigkeit von der
Reichweite
