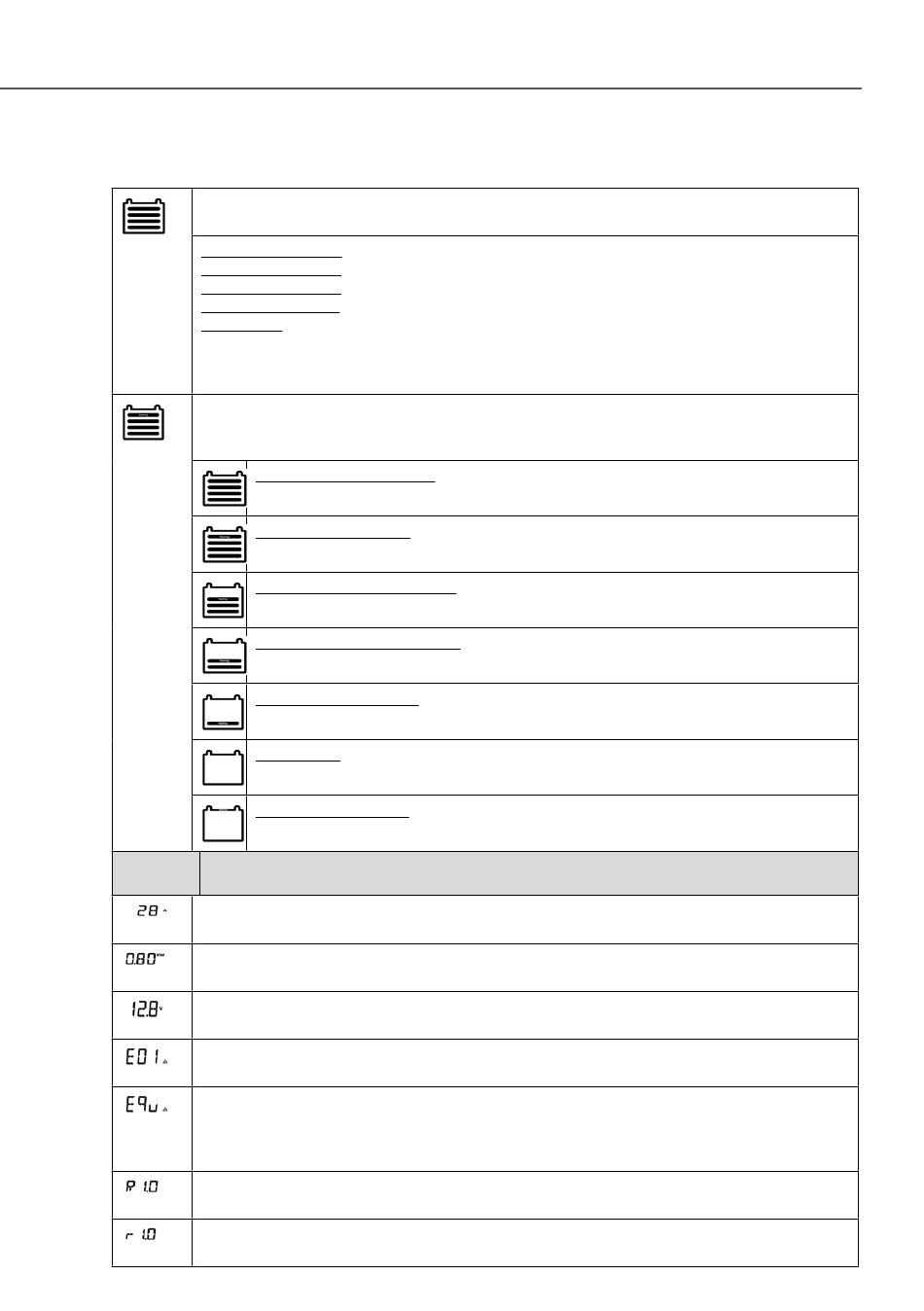

Die Batterieanzeige(n) leuchten und zeigen an, dass das Gerät im Batteriemodus läuft. Die
Balken zeigen die geschätzte verbleibende Batterieleistung an.
4 dauerhafte Balken: Batterie ist voll
Battery
3 dauerhafte Balken: 75% der Batteriekapazität verbleiben
Inverter
2 dauerhafte Balken: 50% der Batteriekapazität verbleiben
Mode
1 dauerhafte Balken: 75% der Batteriekapazität verbleiben
Kein Balken: Die Batterie ist leer. Der Wechselrichter schaltet sich ab, wenn er den
Abschaltpunkt für Unterspannung erreicht.
Hinweis: Diese Anzeige dient nur zu Referenzzwecken. Sie variiert je nach Zustand oder Typ
der verwendeten Batterie.
Die Batterieanzeige(n) mit dem letzten blinkenden Balken zeigt an, dass das Gerät im By-
Pass-Modus läuft und der Ladevorgang der Batterie im Gange ist. Die Ladestufen werden
durch die Anzahl der Balken angezeigt.
Lade-
4 durchgezogene Balken: zeigt an, dass die Batterie vollständig geladen ist und sich
geräte
in der Float-Phase befindet
Modi
Obere Balken blinken: zeigt an, dass die Batterie in der Absorptionsladephase ist
Zweiter oberer Balken blinkt: zeigt an, dass sich die Batterie in der Bulk-Ladestufe
befindet und die Batterie > 13,5 V ist
Zweiter unterer Balken blinkt: zeigt an, dass sich die Batterie in der Bulk-Ladestufe
befindet und die Batterie > 12,5 V ist
Unterster Balken blinkt: zeigt an, dass sich die Batterie in der Bulk-Ladephase
befindet und die Batterie > 11,5 V ist
Kein Balken: zeigt an, dass sich die Batterie in der Bulk-Ladephase befindet und die
Batterie > 10,5 V ist
Batteriesymbol blinkt: zeigt an, dass sich die Batterie in der Bulk-Ladestufe befindet
und die Batterie unter 10,5 V liegt
Symbol-
anzeige
Das Symbol "A" zeigt an, dass das Display den Entladestrom der Batterie anzeigt (28A wie
abgebildet).
Das Symbol 'kW' leuchtet auf und zeigt an, dass das Display die AC-Ausgangsleistung in kW
anzeigt (0,80kW = 800W wie abgebildet).
Das Symbol 'V' leuchtet auf und zeigt an, dass das Display die Batteriespannung in V anzeigt
(12,8 V wie abgebildet).
Das Warnsymbol leuchtet auf und zeigt an, dass auf dem Display ein Fehler-/Warnungscode
angezeigt wird (E01, wie abgebildet, Fehler "Batterie schwach").
Der Ausgleichsvorgang für die Flooded-Batterie ist im Gange. Diese Funktion ist nur für die
Verwendung mit dem Batterietyp Flooded verfügbar. Auf dem Display wird während des
Vorgangs auch die Ausgleichsspannung angezeigt. Befolgen Sie bei der Durchführung des
Ausgleichsvorgangs die Anweisungen des Batterieherstellers.
Anzeige der Firmware-Version der Haupteinheit (hier R:1.0)
Anzeige der Firmware-Version des Anzeigefeldes (hier r:1.0)
WhisperPower Inverter / Ladegerät
Bedeutung
23
