6.3 Conexión del regulador manual o del controlador de iluminación externo
y ajuste de la intensidad de la luz (atenuación)
The LED fixture's light intensity can be adjusted without changing spectrum or losing efficiency. This means that PPF can
be adjusted to the correct level for propagation, cloning, vegetative and flowering growth cycles.
The LED fixture can be connected to a 0-10V manual dimming controller or a Lumatek Control Panel Plus/universal
lighting controller (all sold separately) via the DIM IN dimming cable on the driver allowing light intensity (PPF level) to be
adjusted between 20% - 100% light output.
The dimmer control or lighting controller is connected to the DIM IN dimming cable connector on the fixture driver;
Ensure connectors are correctly aligned and then push together until click-locked. To release: turn twist-lock anti-clock-
wise and pull apart.

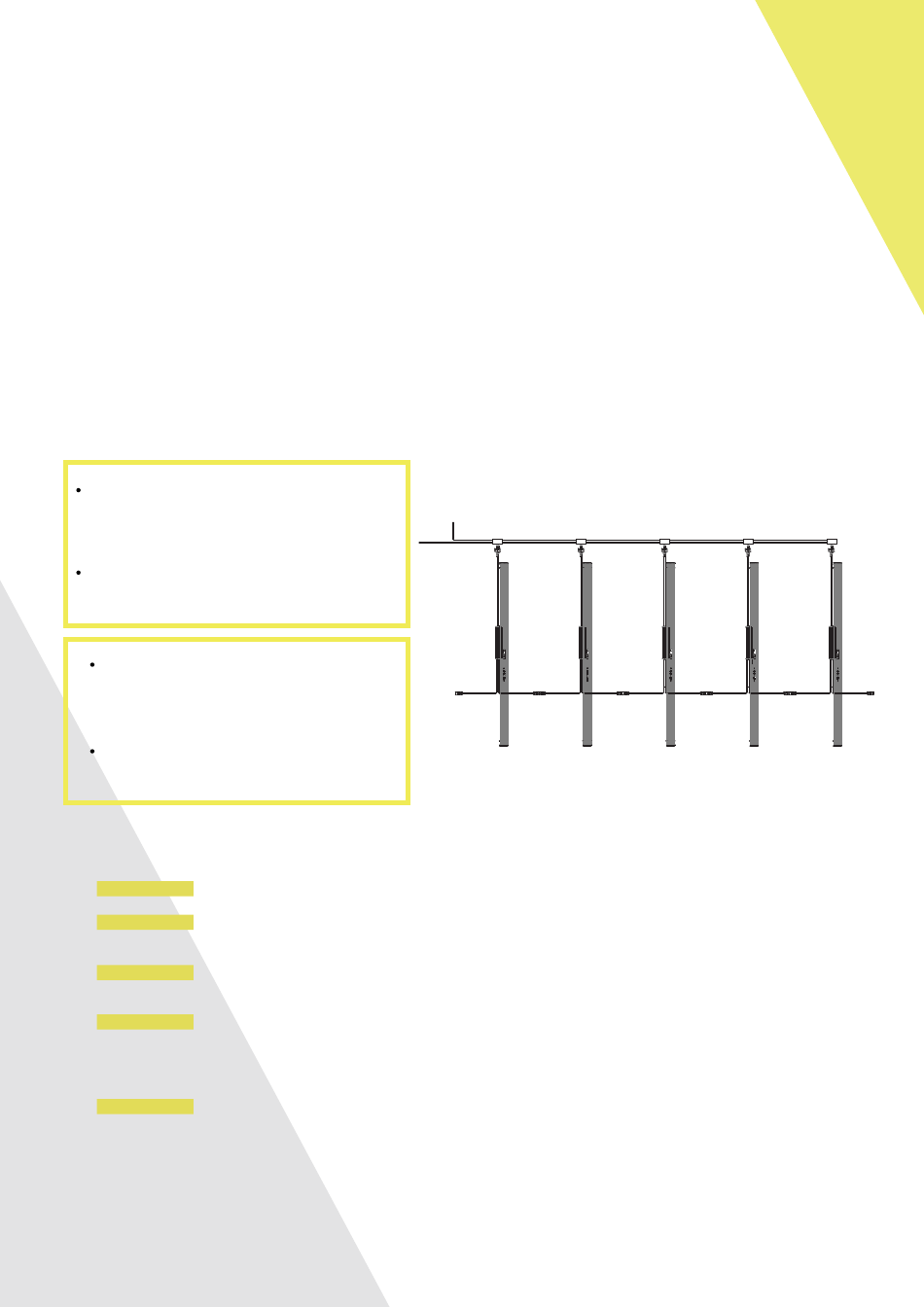

6.4 Conexión de luminarias en serie para control externo
Para obtener instrucciones detalladas, por favor consulte el manual del panel de control de Lumatek.
Se pueden conectar múltiples luminarias en serie para conmutación y control de atenuación simultáneos con
el Panel de control Plus de Lumatek o cualquier controlador de iluminación universal de 0-10V.
Coloque y cuelgue cada luminaria adecuadamente. Las luminarias LED Lumatek utilizan un protocolo de
señal de 0-10V para el control.
Conecte el cable de salida del controlador al
conector del cable de regulación DIM IN de la
luminaria 1.
Y luego:
Conecte el cable de regulación DIM OUT de la
luminaria 1 al cable de regulación DIM IN de la
luminaria 2, etc.
o
Conecte el cable de señal de control en
cadena (se vende por separado) desde el
conector DIM OUT del aparato 1 al conector
DIM IN del aparato 2.
Continúe conectando las luminarias en serie
para un máximo de 100 dispositivos por
controlador, consulte la fig.
6.5 Conexión de la luminaria LED a la red eléctrica
¡Advertencia! Por favor asegúrese que la red eléctrica esté apagada.
¡Advertencia! Asegúrese que el cable de alimentación no esté enrollado y que no toque ninguna superficie
caliente.
¡Advertencia! Conecte los cables de acuerdo con las normas locales, las normas de seguridad y el código
eléctrico.
¡Advertencia! Si no utiliza un controlador de iluminación externo, asegúrese que el equipo de conmutación
externo pueda hacer frente a la corriente de entrada de la luminaria LED. Utilice siempre un contactor tempo-
rizador adecuado para cambiar una carga capacitiva. ¡Nunca use temporizadores domésticos para cambiar
la luminaria LED!
¡Advertencia! No conecte ni desconecte el dispositivo LED bajo carga.
Conecte el enchufe de alimentación de la red a cambio de engranaje/fuente de alimentación
Encienda la alimentación de red.
