Anschlüsse & Bedienelemente
IN 1
IN 2
1 2

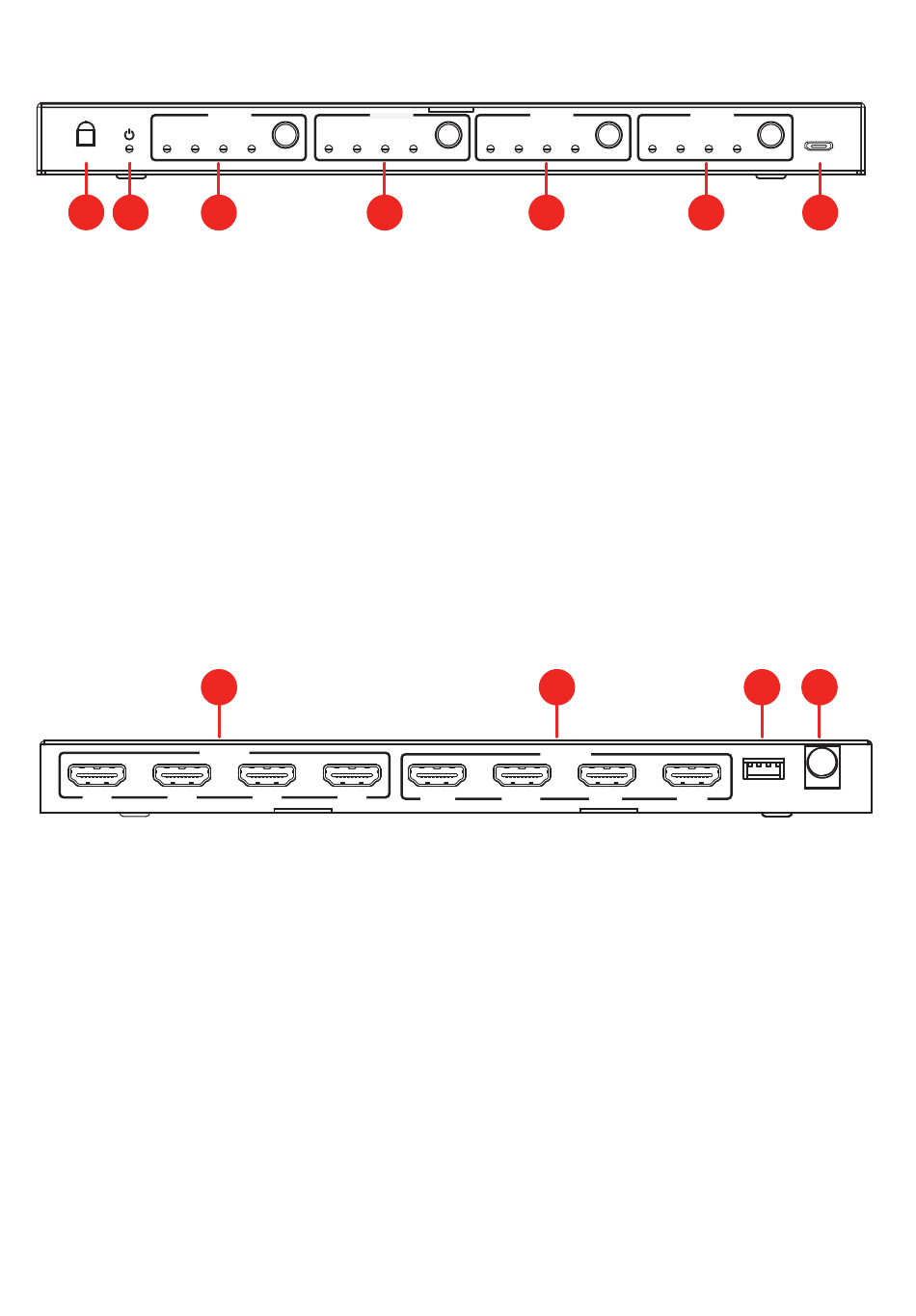

1. Empfänger für das Infrarot-Signal der Fernbedienung
2. Power-LED, leuchtet rot bei angeschlossener Stromversorgung
3. Taste und Anzeige zur Auswahl der HDMI Quelle 1–4 für Ausgang 1, zum Einschalten/
Ausschalten der SCALER-Funktion 3 Sekunden drücken
4. Taste und Anzeige zur Auswahl der HDMI Quelle 1–4 für Ausgang 2, zum Einschalten/
Ausschalten der SCALER-Funktion 3 Sekunden drücken
5. Taste und Anzeige zur Auswahl der HDMI Quelle 1–4 für Ausgang 3, zum Einschalten/
Ausschalten der SCALER-Funktion 3 Sekunden drücken
6. Taste und Anzeige zur Auswahl der HDMI Quelle 1–4 für Ausgang 4, zum Einschalten/
Ausschalten der SCALER-Funktion 3 Sekunden drücken
7. USB-micro Anschluss für Service-Zwecke
INPUT
IN 1
IN 2
1. HDMI-Signaleingänge 1–4, zum Anschluss an Bluray-Player, Spielkonsole oder Streamingbox.
2. HDMI-Ausgänge 1–4 zum Anschluss von TV, Projektor, Monitor, AV-Receiver, Capture-Card
3. EDID-Schalter, Einstellung siehe Tabelle
4. Netzteilanschluss 12 V DC
OUT 1
OUT 2
IN 3
IN 4
IN 1
IN 2
IN 3
3
4
1
IN 3
IN 4
OUT 3
IN 4
IN 1
IN 2
IN 3
IN 4
5
2
OUTPUT
OUT 1
OUT 2
5
OUT 4
IN 1
IN 2
IN 3
IN 4
6
3
1
0
EDID
OUT 3
OUT 4
SERVICE
7
4
DC 12V
