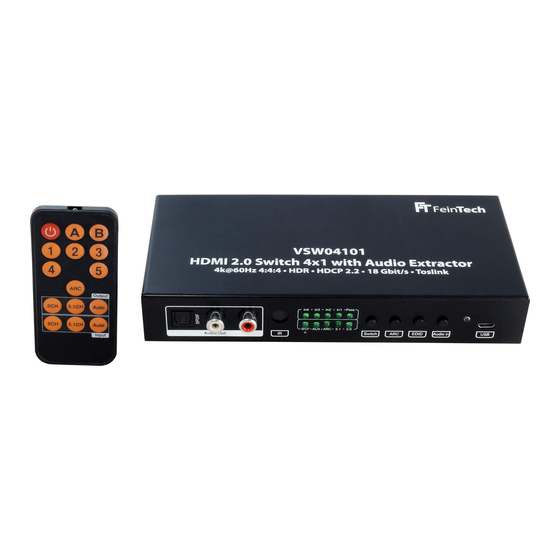

FeinTech VSW04101 Bedienungsanleitung

VSW04101
HDMI 2.0 Switch 4x1
mit Audio Extractor und Unterstützung von 4K@60Hz, HDR und HDCP 2.2
BEDIENUNGSANLEITUNG
Sehr geehrter Kunde,
Wir bedanken uns für den Kauf dieses hochwertigen Produktes. Zum optimalen Einsatz und zur sicheren Verwendung lesen Sie
bitte diese Anleitung vor Inbetriebnahme. Bewahren Sie bitte die Anleitung als Referenz für zukünftige Fragen auf.
Funktionen:
•
Ermöglicht den Anschluss von 4 Geräten mit HDMI-Ausgang an einem Fernseher oder Projektor
•
Einspeisung einer analogen oder digitalen Tonquelle
•
Audio Extraktion via optischem Digital-Ausgang SPDIF (Toslink) und analogem Ausgang (Cinch stereo)
•
unterstützt 4K mit HDR, ARC (Audio Return Channel), HDMI-CEC Steuerung und HDCP 2.2 Kopierschutz
ANMERKUNG
Wir behalten uns ohne vorherige Ankündigung vor, Änderungen am Produkt, Lieferumfang oder der Verpackung vorzunehmen.
SPEZIFIKATION
Betriebs-Temperaturbereich
Betriebs-Luftfeuchtigkeit
Video-Eingänge
Audio-Eingänge
Daten-Übertragungsrate
Unterstützte Videoformate
3D Unterstützung
HDR Unterstützung
Video-Ausgang
Audio-Ausgänge
Unterstütztes Audio Format
CEC-Steuerung
Unterstützter Kopierschutz
Reichweite
Stromaufnahme
Abmessungen (L×B×H)
-5° C bis +40° C
5 bis 90 % (nicht kondensierend)
4 x HDMI Buchse
Analog: 3,5 mm Klinke, Digital: SPDIF (Toslink), ARC via HDMI out
18 Gbps (Maximum)
bis zu 3840 x 2160 @ 60Hz YUV 4:4:4
nein
ja, inkl. HDR10 und Dolby Vision
1 x HDMI Buchse
SPDIF optisch Toslink (2.0 / 5.1 Ton), Cinch analog (2.0 PCM stereo)
u.a. DTS-HD Master Audio®, Dolby® true-HD (inkl. Atmos), Dolby® Digital Plus,
Dolby® Digital, LPCM 7.1,(7.1 Tonformate nur via HDMI)
Ja (Steuerung des Geräts am HDMI-Eingang 1)
HDCP 2.2 und 1.4
1080p < 20m, 4k@30Hz < 10m, 4k@60Hz mit HDR < 3m
minimal 256 mA (bei 480p) bis maximal 383 mA (bei 4k@60Hz)
178 x 84 x 28 mm
