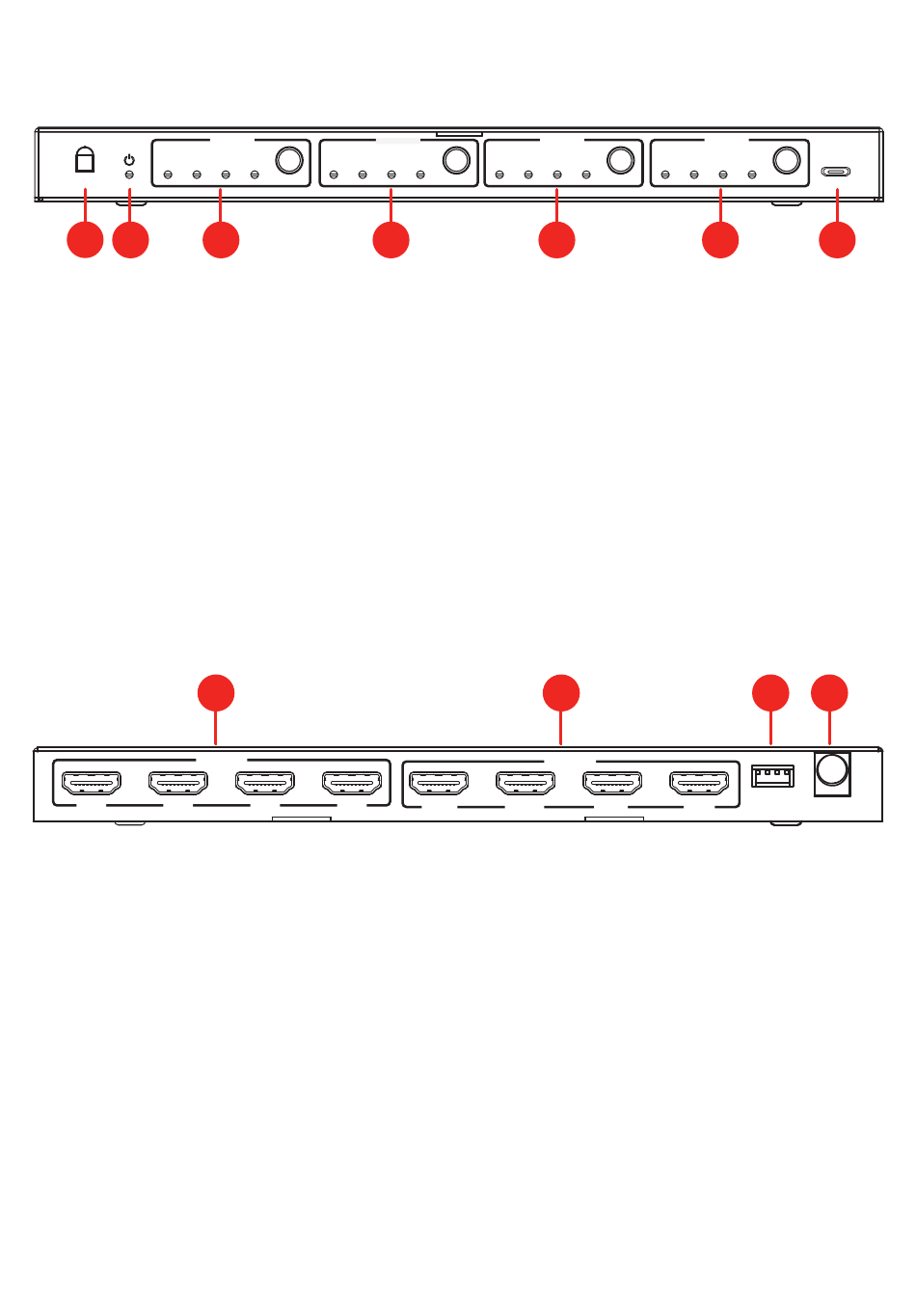

Connexions et contrôles
IN 1
IN 2
1 2
1. Récepteur pour le signal infrarouge de la télécommande
2. LED d'alimentation, s'allume en rouge lorsque l'alimentation est connectée.
3. Bouton et affichage pour la sélection de la source HDMI 1–4 pour la sortie 1. Pour activer/
désactiver la fonction SCALER, appuyez sur le bouton pendant 3 secondes.
4. Bouton et affichage pour la sélection de la source HDMI 1–4 pour la sortie 2. Pour activer/
désactiver la fonction SCALER, appuyez sur le bouton pendant 3 secondes.
5. Bouton et affichage pour la sélection de la source HDMI 1–4 pour la sortie 3. Pour activer/
désactiver la fonction SCALER, appuyez sur le bouton pendant 3 secondes.
6. Bouton et affichage pour la sélection de la source HDMI 1–4 pour la sortie 4. Pour activer/
désactiver la fonction SCALER, appuyez sur le bouton pendant 3 secondes.
7. Connexion USB-micro à des fins de service
1
INPUT
IN 1
IN 2
1. Entrées 1 à 4 du signal HDMI, pour la connexion à un lecteur Bluray, une console de jeu ou
une boîte de streaming.
2. Sorties HDMI 1–4 pour la connexion à un téléviseur, un projecteur, un moniteur, un récepteur
AV, une carte de capture.
3. Commutateur EDID, voir le tableau pour le réglage
4. Connexion à l'alimentation électrique 12 V DC
OUT 1
OUT 2
IN 3
IN 4
IN 1
IN 2
IN 3
3
4
IN 3
IN 4
OUT 3
IN 4
IN 1
IN 2
IN 3
IN 4
5
2
OUTPUT
OUT 1
OUT 2
18
OUT 4
IN 1
IN 2
IN 3
IN 4
6
3
1
0
EDID
OUT 3
OUT 4
SERVICE
7
4
DC 12V
