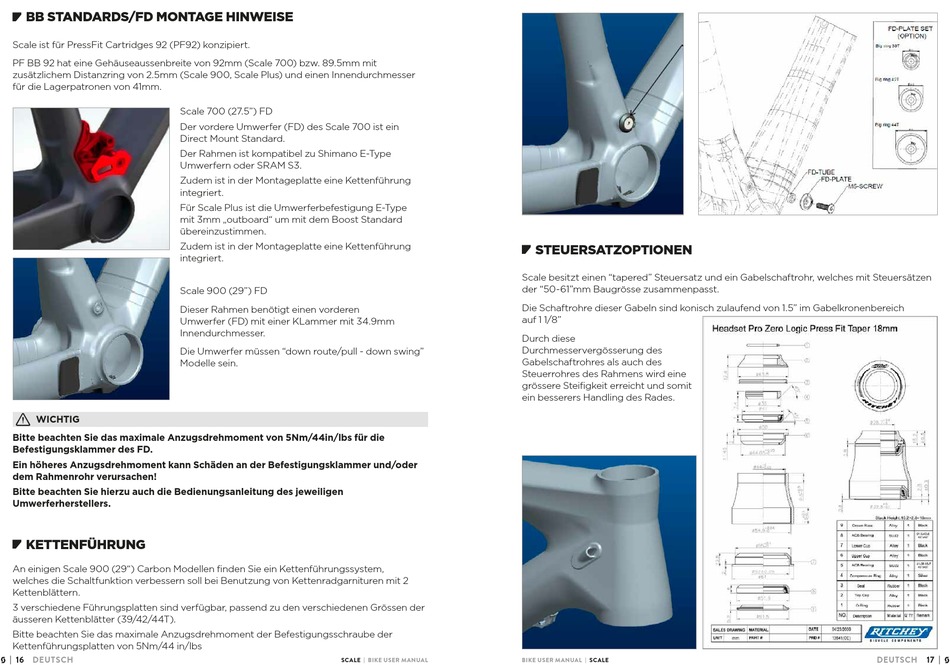

BB STANDARDS/FD MONTAGE HINWEISE
Scale ist für PressFit Cartridges 92 (PF92) konzipiert.
PF BB 92 hat eine Gehäuseaussenbreite von 92mm (Scale 700) bzw. 89.5mm mit
zusätzlichem Distanzring von 2.5mm (Scale 900, Scale Plus) und einen Innendurchmesser
für die Lagerpatronen von 41mm.
Scale 700 (27.5") FD
Der vordere Umwerfer (FD) des Scale 700 ist ein
Direct Mount Standard.
Der Rahmen ist kompatibel zu Shimano E-Type
Umwerfern oder SRAM S3.
Zudem ist in der Montageplatte eine Kettenführung
integriert.
Für Scale Plus ist die Umwerferbefestigung E-Type
mit 3mm „outboard" um mit dem Boost Standard
übereinzustimmen.
Zudem ist in der Montageplatte eine Kettenführung
integriert.
Scale 900 (29") FD
Dieser Rahmen benötigt einen vorderen
Umwerfer (FD) mit einer KLammer mit 34.9mm
Innendurchmesser.
Die Umwerfer müssen "down route/pull - down swing"
Modelle sein.
•
WICHTIG
Bitte beachten Sie das maximale Anzugsdrehmoment von 5Nm/44in/lbs für die
Befestigungsklammer des FD.
Ein höheres Anzugsdrehmoment kann Schäden an der Befestigungsklammer und/oder
dem Rahmenrohr verursachen!
Bitte beachten Sie hierzu auch die Bedienungsanleitung des jeweiligen
Umwerferherstellers.
•
KETTENFÜHRUNG
An einigen Scale 900 (29") Carbon Modellen finden Sie ein Kettenführungssystem,
welches die Schaltfunktion verbessern soll bei Benutzung von Kettenradgarnituren mit 2
Kettenblättern.
3 verschiedene Führungsplatten sind verfügbar, passend zu den verschiedenen Grössen der
äusseren Kettenblätter (39/42/44T).
Bitte beachten Sie das maximale Anzugsdrehmoment der Befestigungsschraube der
Kettenführungsplatten von 5Nm/44 in/lbs
| 16
DEUTSCH
SCALE
| BIKE USER MANUAL
•
STEUERSATZOPTIONEN
Scale besitzt einen "tapered" Steuersatz und ein Gabelschaftrohr, welches mit Steuersätzen
der "50-61"mm Baugrösse zusammenpasst.
Die Schaftrohre dieser Gabeln sind konisch zulaufend von 1.5" im Gabelkronenbereich
auf 1 1/8"
Durch diese
Durchmesservergösserung des
Gabelschaftrohres als auch des
Steuerrohres des Rahmens wird eine
grössere Steifigkeit erreicht und somit
ein besserers Handling des Rades.
BIKE USER MANUAL |
SCALE
DEUTSCH
17 |
