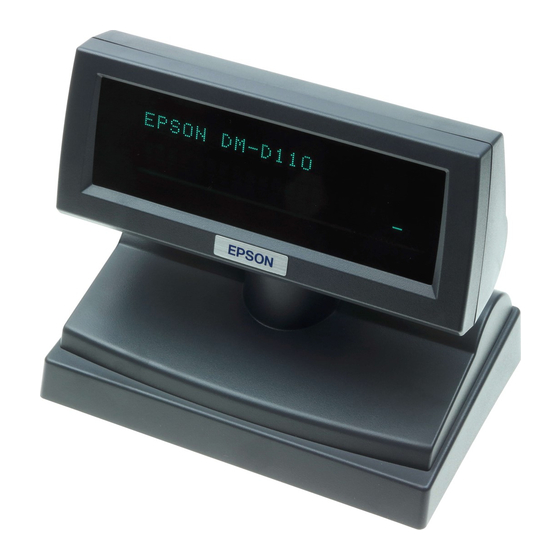

Epson DM-D110 Installationsanleitung
  1. Anleitungen
  2. Marken
  3. Epson Anleitungen
  4. Motorroller
  5. DM-D110
  6. Installationsanleitung
Epson DM-D110 Installationsanleitung

Epson DM-D110 Installationsanleitung

Vorschau ausblenden Andere Handbücher für DM-D110:
Inhaltsverzeichnis

Werbung

Quicklinks

DM-D110
Installationsanleitung
401467500

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Epson DM-D110

Inhaltszusammenfassung für Epson DM-D110

  • Seite 1 DM-D110 Installationsanleitung 401467500...

  • Seite 2: Angewendete Ems- Und Sicherheitsnormen

    Bedienungs- und Wartungsanleitungen der Seiko Epson Corporation genau einzuhalten. Die Seiko Epson Corporation ist nicht haftbar für Schäden oder Probleme, die bei Verwendung von Optionen oder Verschleißteilen auftreten, die nicht als Original-Epson-Produkte oder von der Seiko Epson Corporation zugelassene Epson Produkte gelten.

  • Seite 3: Sicherheitsmaßnahmen

    Falls Wasser oder sonstige Flüssigkeiten in dieses Gerät gelangen, schalten Sie sofort die Spannung ab und setzen Sie sich mit Ihrem Händler oder einem SEIKO EPSON Service Center in Verbindung. Wenn das Gerät weiter verwendet wird, besteht Feuer- und Stromschlaggefahr.

  • Seite 4: Vorsichtsmaßnahmen Bei Der Handhabung

    Kundenanzeige (DM-D110) Achten Sie darauf, dass alle abgebildeten Gegenstände vorhanden sind und dass keine Beschädigungen vorliegen. Falls etwas fehlen sollte oder beschädigt ist, setzen Sie sich mit Ihrem DM-D110 Händler in Verbindung. Vorsichtsmaßnahmen bei der Handhabung Beachten Sie bei der Verwendung des DM-D110 die folgenden...
  • Seite 5 Deutsch Verwendung Das DM-D110 Display ist für folgende Geräte geeignet. IM-Serie. Das DM-D110 kann mit dem “DM-D-Ständer für IR” (DP-504) an die IM-Serie angeschlossen werden. (Siehe Seite 4.) SR-600. Das DM-D110 kann mit dem “DM-D-Halter” (im Lieferumfang des SR-600 enthalten) an den SR-600 montiert werden.

  • Seite 6: Montage

    Ständer B (zur Verlängerung) Montage 1. Stecken Sie das Kabel für das DM-D110 durch Ständer A und bringen Sie ihn wie in Abbildung 3 zu sehen am DM-D110 an. Bei Verwendung von Ständer B zur Verlängerung, stecken Sie die Lasche an Ständer B wie in Abbildung 4 gezeigt bis zum Einrasten in das Loch an Ständer A.

  • Seite 7: Anschluss An Den Sr-600

    Sockels darauf, dass er wie in Abbildung 5 gezeigt positioniert wird. 3. Schieben Sie das Kabel für das DM-D110 wie in Abbildung 6 gezeigt durch den Sockel. 4. Stecken Sie die Lasche am Sockel wie in Abbildung 7 gezeigt bis zum Einrasten in das Loch des Ständers.
  • Seite 8 SR-600 enthalten) Montage 1. Entfernen Sie die hintere Rückseitenabdeckung des SR-600, dann die beiden Schrauben gemäß Abbildung 10. Befestigungsschraube 2. Bringen Sie den DM-D-Halter an und ziehen Sie die Schrauben, gemäß Abbildung 11, fest. Befestigungsschraube Befestigungsschraube DM-D-Halter 6 DM-D110 Installationsanleitung...
  • Seite 9 DM-D-Halter, dann stecken Sie das DM-D110, gemäß Abbildung 13, bis zum Einrasten in den DM-D-Halter. DM-D110 DM-D-Halter Kabel 5. Schließen Sie das Kabel für das DM-D110, wie in Abbildung 14 gezeigt, an den DM-D-Steckverbinder des SR-600 an. DM-D-Steckverbinder Kabel DM-D110 Installationsanleitung 7...
  • Seite 10 6. Bringen Sie die Rückseitenabdeckung für den DM-D-Halter, gemäß Abbildung 15, wieder an. Anschluss an den TM-H5000II oder TM-J8000 Das DM-D110 kann mit dem “DM-D-Ständer für TM-Drucker (Typ B)” (DP-503) direkt an den TM-H5000II oder TM-J8000-Drucker angeschlossen werden. Erforderliche Teile Die in Abbildung 16 gezeigten Teile dienen zum Montieren des DM-D110 an einen TM-H5000II oder TM-J8000-Drucker.
  • Seite 11 Deutsch Montage 1. Stecken Sie das Kabel für das DM-D110 durch Ständer C und bringen Sie Ständer C wie in Abbildung 17 zu sehen am DM-D110 an. Bei Verwendung von Ständer B zur Verlängerung, stecken Sie die Lasche an Ständer B wie in Abbildung 18 gezeigt bis zum Einrasten in das Loch an Ständer C.
  • Seite 12 DM-D110 wie in Abbildung 22 gezeigt am TM-Drucker an. Anschluss an den TM-U375 oder TM-U950 Das DM-D110 kann mit dem “DM-D-Ständer für TM-Drucker (Typ A)” (DP-502) direkt am TM-U375 oder TM-U950 Drucker angeschlossen werden. Erforderliche Teile Die in den Abbildungen 23, 24 und 25 gezeigten Teile dienen zur Montage eines DM-D110 an einen TM-U375 oder TM-U950-Drucker.
  • Seite 13 Deutsch Montage 1. Stecken Sie das Kabel für das DM-D110 durch Ständer C und bringen Sie Ständer C wie in Abbildung 26 zu sehen am DM-D110 an. Bei Verwendung von Ständer B zur Verlängerung stecken Sie die Lasche an Ständer B, wie in Abbildung 27 gezeigt, bis zum Einrasten in das Loch an Ständer C.
  • Seite 14 Deutsch 3. Stecken Sie das Kabel für das DM-D110 durch das Loch in Fixierplatte A und befestigen Sie das Kabel wie in Abbildung 30 gezeigt am Unterteil. 4. Schließen Sie das Kabel für das DM-D110 wie in Abbildung 31 gezeigt am TM-Drucker an.
  • Seite 15 (Typ A)” (DP-502) am TM-H6000 oder TM-U675-Drucker angeschlossen werden. Fixierplatte A ist an einer beliebigen Seite des TM-H6000 oder TM-U675 montierbar. Nach dem Befestigen kann das DM-D110 in einem begrenzten Bereich um den Drucker hin- und hergeschoben werden. Erforderliche Teile Die in Abbildung 35 gezeigten Teile dienen zur Montage des DM-D110 an einen TM-H6000 oder TM-U675-Drucker.
  • Seite 16 Deutsch Montage 1. Stecken Sie das Kabel für das DM-D110 durch Ständer C und bringen Sie Ständer C wie in Abbildung 36 zu sehen am DM-D110 an. Bei Verwendung von Ständer B zur Verlängerung stecken Sie die Lasche an Ständer B wie in Abbildung 37 gezeigt bis zum Einrasten in das Loch an Ständer C.
  • Seite 17 Loch in Fixierplatte A und befestigen Sie das Kabel wie in Abbildung 40 gezeigt am Unterteil. 5. Schließen Sie das Kabel für das DM-D110 wie in Abbildung 41 gezeigt am TM-Drucker an. 6. Befestigen Sie Fixierplatte A mit der Stoppvorrichtung am TM-Drucker. Stecken Sie...
  • Seite 18 7. Der horizontale Drehmechanismus von Fixierplatte A kann justiert werden. Stellen Sie zum Sichern der Kundenanzeigenposition Fixierplatte A auf eine der vier in Abbildung 43, 44, 45 oder 46 gezeigten Positionen ein und fixieren Sie sie mit der Befestigungsschraube. 16 DM-D110 Installationsanleitung...
  • Seite 19 Kundenanzeigenposition nicht korrekt ist. Achten Sie vor dem Fixieren der Kundenanzeigenposition darauf, dass sich die Papierrollenabdeckung öffnen lässt. Siehe Abbildung 47. 8. Verstauen Sie überschüssiges Kabel im Ständer und befestigen Sie das DM-D110 gemäß Abbildung 48 an Fixierplatte A. Papierrollenabdeckung 9. Schließen Sie das Spannungsversorgungska bel des Druckers an.

  • Seite 20: Montage Mit Klettstreifen

    Befestigungsschrauben Klettstreifen (quadratisch) Klettband (rund) für Holzunterlage Montage Vor der gemeinsamen Inbetriebnahme von DM-D110 und TM-Drucker, muss die UB-S09-Schnittstelle (RS-232C mit DM-D-Anschluss) im TM-Drucker installiert werden. Anweisungen hierzu, siehe UB-S09 Installationsanleitung. Montage mit Klettstreifen 1. Achten Sie darauf, dass der Computer und der angeschlossene Drucker ausgeschaltet sind.
  • Seite 21 Sie die Streifen an beiden Seiten der Fixierplatte. Die nachfolgende Tabelle gibt Aufschluss über die Befestigungspositionen der Klettstreifen und der Kundenanzeige für Ihren jeweiligen Drucker. (Die Nummern für die Positionierung der Klettstreifen an der Fixierplatte sind in Abbildung 54 und 55 dargestellt.) DM-D110 Installationsanleitung 19...
  • Seite 22 Überschüssiges Kabel ggf. im TM-Drucker verstauen. TM-T88II Drucker mit installierter UB-S09 VORSICHT: Diesen Anschluss nicht an eine reguläre Telefonleitung anschließen. 8. Den TM-Drucker auf die Fixierplatte stellen. (Die Montagepositionen der einzelnen TM-Drucker sind in der untenstehenden Tabelle angegeben.) 20 DM-D110 Installationsanleitung...

  • Seite 23: Montage Mit Schrauben

    3. Befolgen Sie die Schritte 7 bis 9 unter “Montage mit Klettstreifen”. Befestigen an anderen TM-Druckern Bei Verwendung mit anderen TM-Druckern kann das DM-D110 mit dem “DM-D-Ständer für TM-Drucker (Typ A)” (DP-502) und Schrauben oder Klettstreifen an einem Schreibtisch oder einer sonstigen Tischfläche befestigt werden.
  • Seite 24 DM-D110 durch den Ständer C und bringen den Ständer C wie in Abbildung 61 zu sehen am DM-D110 an. Bei Verwendung von Ständer B zur Verlängerung stecken Sie diese wie in Abbildung 62 gezeigt in Ständer C bis die Lasche einrastet.
  • Seite 25 Montage mit Schrauben 1. Befolgen Sie die Schritte 2 bis 3 unter “Montage mit Klettstreifen”. 2. Befestigen Sie Fixierplatte A wie in Abbildung 66 gezeigt mit Befestigungsschrauben an der Aufstellposition. 3. Befestigen Sie das DM-D110 an Fixierplatte DM-D110 Installationsanleitung 23...
  • Seite 26 Produkt verwendet werden. Erforderliche Teile Für den Anschluss des DM-D110 am DM-D-Ständer sind die in Abbildung 67, 68 oder 69 gezeigten Teile erforderlich. Beachten Sie, dass Sie bei Verwendung des DM-D-Ständers ggf. ein optionales Netzteil (PS-170) benötigen. Wenn Sie zudem die Länge des DM-D110 erweitern möchten, ist eine optionale Verlängerung...

  • Seite 27: Anschlüsse Für Den Dm-D-Ständer

    Kerbe (eine oder mehrere Rillen) Zoll-Typ Millimeter-Typ Sechskantabstandbolzen für RS-232C Anschluss Brückeneinstellungen (Jumper Setting) Stellen Sie die Brücken am DM-D-Ständer wie folgt ein: Inhalt TM-Drucker und DM-D-Ständer sind gemeinsam angeschlossen. (Standardeinstellung.) Bei Einzelanwendung des DM-D. (TM-Drucker nicht angeschlossen.) DM-D110 Installationsanleitung 25...

  • Seite 28: Vorsichtsmaßnahmen Beim Verwenden Des Netzteils

    Vorsichtsmaßnahmen beim Verwenden des Netzteils Beachten Sie folgende Punkte, um eine Beschädigung des DM-D110 und des Netzteils zu vermeiden: Als Netzteil die optionalen Seiko Epson Produkte PS-170, PA-6508, PA-6511, PA-6513, PB-6509 oder PB-6510 verwenden. Niemals das Gleichspannungskabel des Netzteiles in den Spannungsversorgungsanschluss des DM-D-Ständer stecken,...
  • Seite 29 Deutsch Montage 1. Stecken Sie das Kabel für das DM-D110 wie in Abbildung 73 gezeigt durch den DM-D-Ständer. Wenn Sie den DM-D-Ständer verlängern wollen, bringen Sie die Verlängerung (DP-105) gemäß Abbildung 74 am DM-D-Ständer an. Bei Verwendung eines Verlängerungsstän der (DP-105) 2.
  • Seite 30 TM-Drucker, schließen Sie ein Ende des zweiten Computer-Schnittstellenkabels an den Druckeranschluss des DM-D-Ständers an; dann verbinden Sie das andere Ende, gemäß Abbildung 78, mit dem Anschluss des Druckers. Ziehen Sie die Schrauben an beiden Kabelenden gut fest. Drucker 28 DM-D110 Installationsanleitung...
  • Seite 31 8. Wenn Sie das DM-D als Einzelgerät verwenden, stellen Sie die Brücken entsprechend ein. (Siehe hierzu “Brückeneinstellungen” auf Seite 25.) 9. Arrangieren Sie die Kabel wie in Abbildung 81 gezeigt. Verstauen Sie die Kabel des DM-D110 im Innern des DM-D-Ständers. DM-D110 Installationsanleitung 29...

  • Seite 32: Namen Und Funktionen Der Teile

    12. Schließen Sie das Netzteil an der Steckdose an. Namen und Funktionen der Teile Außen DIP-Schalter Anzeige (Anzeigen- Rückseite) Ein-/Ausschalter (Unterseite der Anzeige) Anzeige: Zeichen werden angezeigt. Ein-/Ausschalter: Die Spannung ein-/ausschalten. DIP-Schalter: Funktionen des DM-D110 ändern. Einzelheiten hierzu, siehe “DIP-Schalter”. 30 DM-D110 Installationsanleitung...

  • Seite 33: Dip-Schalterfunktionen

    19200 38400 57600 115200 Reserviert *Wenn das DM-D110 an einen TM-Drucker angeschlossen wird, achten Sie darauf, dass die Übertragungsgeschwindigkeit der des Druckers entspricht. Einstellen der DIP-Schalter VORSICHT: Schalten Sie das DM-D110 aus, bevor Sie die DIP-Schalterabdeckung abnehmen, um elektrische Schäden am DM-D110 zu vermeiden.

  • Seite 34: Drehen Und Kippen Des Dm-D110

    3. Ändern Sie die Einstellung der einzelnen Schalter mit einem spitzen Gegenstand, z.B. mit der Spitze eines Kugelschreibers oder mit einem kleinen Schraubendreher. 4. Schließen Sie die Abdeckung und schalten Sie das DM-D110 ein. Drehen und Kippen des DM-D110 Wenn der Ständer festgehalten wird, kann das DM-D110 gedreht oder gekippt werden.

  • Seite 35: Selbsttestprüfungen

    2. Stellen Sie SW 1-8 von DIP-Schalter 1 auf ON (EIN) und schalten Sie das DM-D110 ein. Hinweis: Wenn der Inhalt des Selbsttest nicht angezeigt wird, liegt beim DM-D110 unter Umständen eine Störung vor. Ziehen Sie Ihren DM-D110 Händler zu Rate.
  • Seite 36 Betrieb: 30 bis 85 % (kondensationsfrei) Luftfeuchtigkeit Lagerung: 30 bis 90 % (kondensationsfrei) Gesamtabmessungen Siehe nachfolgende Werte. Gewicht (Masse) DM-D110: 285 g, DP-110: 385 g, DP-502: 264 g, DP-503: 116 g, DP-504: 60 g, DP-505: 418 g 34 DM-D110 Installationsanleitung...
  • Seite 37 Deutsch <DM-D110 und DM-D-Ständer> 50.5 DM-D110 DM-D-Ständer (DP-110) DM-D110 Installationsanleitung 35...
  • Seite 38 Drucker (Typ A) Drucker (Typ B) DM-D-Ständer für (DP-502) (DP-503) IR-Serie (DP-504) 129 mm 260 mm 248 mm 164 mm 78 mm 50 mm Sockel DM-D-Ständer für TM 53 mm Drucker (DP-505) 260 mm 130 mm 214 mm 36 DM-D110 Installationsanleitung...
  • Seite 39 2001.08...
