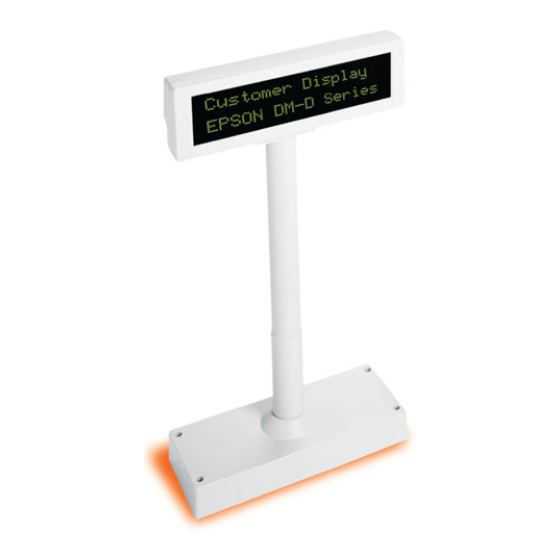

Epson DM-D210 Installationsanleitung

Vorschau ausblenden

Werbung

DM-D210
Installationsanleitung
401467600

Werbung

loading

  Andere Handbücher für Epson DM-D210

  Verwandte Anleitungen für Epson DM-D210

  Inhaltszusammenfassung für Epson DM-D210

  • Seite 1 DM-D210 Installationsanleitung 401467600...
  • Seite 2: Angewendete Ems- Und Sicherheitsnormen

    Bedienungs- und Wartungsanleitungen der Seiko Epson Corporation genau einzuhalten. Die Seiko Epson Corporation ist nicht haftbar für Schäden oder Probleme, die bei Verwendung von Optionen oder Verschleißteilen auftreten, die nicht als Original-Epson-Produkte oder von der Seiko Epson Corporation zugelassene Epson Produkte gelten.
  • Seite 3: Sicherheitsmaßnahmen

    Falls Wasser oder sonstige Flüssigkeiten in dieses Gerät gelangen, schalten Sie sofort die Spannung ab und setzen Sie sich mit Ihrem Händler oder einem SEIKO EPSON Service Center in Verbindung. Wenn das Gerät weiter verwendet wird, besteht Feuer- und Stromschlaggefahr.
  • Seite 4: Vorsichtsmaßnahmen Bei Der Handhabung

    Kundenanzeige (DM-D210) Achten Sie darauf, dass alle abgebildeten Gegenstände vorhanden sind und dass keine Beschädigungen vorliegen. Falls etwas fehlen sollte oder beschädigt ist, setzen Sie sich mit Ihrem DM-D210 Händler in Verbindung. Vorsichtsmaßnahmen bei der Handhabung Beachten Sie bei der Verwendung des DM-D210 die folgenden...
  • Seite 5 Deutsch Verwendung Das DM-D210 Display ist für folgende Geräte geeignet. IR-Serie. Das DM-D210 kann mit dem “DM-D-Ständer für IR” (DP-504) an die IR-Serie angeschlossen werden. (Siehe Seite 4.) TM-H5000II und TM-J8000-Drucker. Das DM-D210 kann mit dem “DM-D-Ständer für TM-Drucker (Typ B)” (DP-503) am TM-H5000II und TM-J8000 Drucker angeschlossen werden.
  • Seite 6: Montage

    Ständer B (zur Verlängerung) Montage 1. Stecken Sie das Kabel für das DM-D210 durch Ständer A und bringen Sie ihn wie in Abbildung 3 zu sehen am DM-D210 an. Bei Verwendung von Ständer B zur Verlängerung, stecken Sie die Lasche an Ständer B wie in Abbildung 4 gezeigt bis zum Einrasten in das Loch an Ständer A.
  • Seite 7 Sockels darauf, dass er wie in Abbildung 5 gezeigt positioniert wird. 3. Schieben Sie das Kabel für das DM-D210 wie in Abbildung 6 gezeigt durch den Sockel. 4. Stecken Sie die Lasche am Sockel wie in Abbildung 7 gezeigt bis zum Einrasten in das Loch des Ständers.
  • Seite 8 Ständer B (zur Verlängerung) Montage 1. Stecken Sie das Kabel für das DM-D210 durch Ständer C und bringen Sie Ständer C wie in Abbildung 10 zu sehen am DM-D210 an. Bei Verwendung von Ständer B zur Verlängerung, stecken Sie die Lasche an Ständer B wie in Abbildung 11 gezeigt bis zum Einrasten in das Loch an Ständer C.
  • Seite 9 2. Bringen Sie den Sockel an der Montageposition am TM-Drucker an und befestigen Sie ihn gemäß Abbildung 12 mit den Schrauben. 3. Schieben Sie das Kabel des DM-D210 wie in Abbildung 13 gezeigt durch den Sockel. 4. Stecken Sie die Lasche am Sockel wie in Abbildung 14 gezeigt bis zum Einrasten in das Loch am Ständer.
  • Seite 10 Ständer C Fixierplatte A Montage 1. Stecken Sie das Kabel für das DM-D210 durch Ständer C und bringen Sie Ständer C wie in Abbildung 19 zu sehen am DM-D210 an. Bei Verwendung von Ständer B zur Verlängerung stecken Sie die Lasche an Ständer B, wie in Abbildung 20 gezeigt, bis zum Einrasten in das Loch an Ständer C.
  • Seite 11 2. Bringen Sie die Gummifüße wie in Abbildung 21 oder 22 gezeigt am Drucker an. [TM-U375] [TM-U950] 3. Stecken Sie das Kabel für das DM-D210 durch das Loch in Fixierplatte A und befestigen Sie das Kabel wie in Abbildung 23 gezeigt am Unterteil.
  • Seite 12 (Typ A)” (DP-502) am TM-H6000 oder TM-U675-Drucker angeschlossen werden. Fixierplatte A ist an einer beliebigen Seite des TM-H6000 oder TM-U675 montierbar. Nach dem Befestigen kann das DM-D210 in einem begrenzten Bereich um den Drucker hin- und hergeschoben werden. Erforderliche Teile Die in Abbildung 28 gezeigten Teile dienen zur Montage des DM-D210 an einen TM-H6000 oder TM-U675-Drucker.
  • Seite 13 Ständer C Fixierplatte A Montage 1. Stecken Sie das Kabel für das DM-D210 durch Ständer C und bringen Sie Ständer C wie in Abbildung 29 zu sehen am DM-D210 an. Bei Verwendung von Ständer B zur Verlängerung stecken Sie die Lasche an Ständer B wie in Abbildung 30 gezeigt bis zum Einrasten in das Loch an Ständer C.
  • Seite 14 Loch in Fixierplatte A und befestigen Sie das Kabel wie in Abbildung 33 gezeigt am Unterteil. 5. Schließen Sie das Kabel für das DM-D210 wie in Abbildung 34 gezeigt am TM-Drucker an. 6. Befestigen Sie Fixierplatte A mit der Stoppvorrichtung am TM-Drucker. Stecken Sie...
  • Seite 15 7. Der horizontale Drehmechanismus von Fixierplatte A kann justiert werden. Stellen Sie zum Sichern der Kundenanzeigenposition Fixierplatte A auf eine der vier in Abbildung 36, 37, 38 oder 39 gezeigten Positionen ein und fixieren Sie sie mit der Befestigungsschraube. DM-D210 Installationsanleitung 13...
  • Seite 16 Kundenanzeigenposition nicht korrekt ist. Achten Sie vor dem Fixieren der Kundenanzeigenposition darauf, dass sich die Papierrollenabdeckung öffnen lässt. Siehe Abbildung 40. 8. Verstauen Sie überschüssiges Kabel im Ständer und befestigen Sie das DM-D210 gemäß Abbildung 41 an Fixierplatte A. Papierrollenabdeckung 9. Schließen Sie das Spannungsversorgungska bel des Druckers an.
  • Seite 17: Montage Mit Klettstreifen

    Befestigungsschrauben Klettstreifen (quadratisch) Klettband (rund) für Holzunterlage Montage Vor der gemeinsamen Inbetriebnahme von DM-D210 und TM-Drucker, muss die UB-S09-Schnittstelle (RS-232C mit DM-D-Anschluss) im TM-Drucker installiert werden. Anweisungen hierzu, siehe UB-S09 Installationsanleitung. Montage mit Klettstreifen 1. Achten Sie darauf, dass der Computer und der angeschlossene Drucker ausgeschaltet sind.
  • Seite 18 Sie die Streifen an beiden Seiten der Fixierplatte. Die nachfolgende Tabelle gibt Aufschluss über die Befestigungspositionen der Klettstreifen und der Kundenanzeige für Ihren jeweiligen Drucker. (Die Nummern für die Positionierung der Klettstreifen an der Fixierplatte sind in Abbildung 47 und 48 dargestellt.) 16 DM-D210 Installationsanleitung...
  • Seite 19 Überschüssiges Kabel ggf. im TM-Drucker verstauen. TM-T88II Drucker mit installierter UB-S09 VORSICHT: Diesen Anschluss nicht an eine reguläre Telefonleitung anschließen. 8. Den TM-Drucker auf die Fixierplatte stellen. (Die Montagepositionen der einzelnen TM-Drucker sind in der untenstehenden Tabelle angegeben.) DM-D210 Installationsanleitung 17...
  • Seite 20: Montage Mit Schrauben

    3. Befolgen Sie die Schritte 7 bis 9 unter “Montage mit Klettstreifen”. Befestigen an anderen TM-Druckern Bei Verwendung mit anderen TM-Druckern kann das DM-D210 mit dem “DM-D-Ständer für TM-Drucker (Typ A)” (DP-502) und Schrauben oder Klettstreifen an einem Schreibtisch oder einer sonstigen Tischfläche befestigt werden.
  • Seite 21 DM-D210 durch den Ständer C und bringen den Ständer C wie in Abbildung 54 zu sehen am DM-D210 an. Bei Verwendung von Ständer B zur Verlängerung stecken Sie diese wie in Abbildung 55 gezeigt in Ständer C bis die Lasche einrastet.
  • Seite 22 Montage mit Schrauben 1. Befolgen Sie die Schritte 2 bis 3 unter “Montage mit Klettstreifen”. 2. Befestigen Sie Fixierplatte A wie in Abbildung 59 gezeigt mit Befestigungsschrauben an der Aufstellposition. 3. Befestigen Sie das DM-D210 an Fixierplatte A. 20 DM-D210 Installationsanleitung...
  • Seite 23 Produkt verwendet werden. Erforderliche Teile Für den Anschluss des DM-D210 am DM-D-Ständer sind die in Abbildung 60 oder 61 gezeigten Teile erforderlich. Beachten Sie, dass Sie bei Verwendung des DM-D-Ständers ggf. ein optionales Netzteil (PS-170) benötigen. Wenn Sie zudem die Länge des DM-D210 erweitern möchten, ist eine optionale Verlängerung...
  • Seite 24: Anschlüsse Für Den Dm-D-Ständer

    Kerbe (eine oder mehrere Rillen) Zoll-Typ Millimeter-Typ Sechskantabstandbolzen für RS-232C Anschluss Brückeneinstellungen (Jumper Setting) Stellen Sie die Brücken am DM-D-Ständer wie folgt ein: Inhalt TM-Drucker und DM-D-Ständer sind gemeinsam angeschlossen. (Standardeinstellung.) Bei Einzelanwendung des DM-D. (TM-Drucker nicht angeschlossen.) 22 DM-D210 Installationsanleitung...
  • Seite 25: Vorsichtsmaßnahmen Beim Verwenden Des Netzteils

    Wenn Sie direkt am Kabel ziehen, kann dieses beschädigt werden. Montage 1. Stecken Sie das Kabel für das DM-D210 wie in Abbildung 65 gezeigt durch den DM-D-Ständer. Wenn Sie den DM-D-Ständer verlängern wollen, bringen Sie die Verlängerung gemäß Abbildung 66 am DM-D-Ständer an.
  • Seite 26 2. Stecken Sie die Lasche des DM-D210 (bzw. die Verlängerung) gemäß Abbildung 67 in den DM-D-Ständer, bis es einrastet. 3. Stecken Sie das Kabel für das DM-D210, wie in Abbildung 68 gezeigt, in den DM-D Ständer bis es einrastet. 4. Schließen Sie ein Ende des Computer-Schnittstellenkabels an den Computer-Anschluss des DM-D-Ständers an;...
  • Seite 27 DM-D-Ständers an; dann schließen Sie das andere Ende gemäß Abbildung 71 an den Spannungsversorgungsanschluss des Druckers an. Spannungsversorgungskabelanschluss 7. Schließen Sie das Gleichspannungskabel des Netzteils (mit der Pfeilmarkierung nach oben), gemäß Abbildung 72, an den am DM-D-Ständer mit “POWER IN” markierten Netzteilanschluss Gleichsspannungskabel des Netzteils DM-D210 Installationsanleitung 25...
  • Seite 28: Namen Und Funktionen Der Teile

    Ein-/Ausschalter Rückseite) (Unterseite der Anzeige) Anzeige: Zeichen werden angezeigt. Ein-/Ausschalter: Die Spannung ein-/ausschalten. DIP-Schalter: Funktionen des DM-D210 ändern. Einzelheiten hierzu, siehe “DIP-Schalter”. Hinweis: Wenn das DM-D210 nach dem Ausschalten erneut eingeschaltet werden soll, mindestens 3 Sekunden warten. 26 DM-D210 Installationsanleitung...
  • Seite 29: Dip-Schalterfunktionen

    19200 38400 57600 115200 Reserviert *Wenn das DM-D210 an einen TM-Drucker angeschlossen wird, achten Sie darauf, dass die Übertragungsgeschwindigkeit der des Druckers entspricht. Einstellen der DIP-Schalter VORSICHT: Schalten Sie das DM-D210 aus, bevor Sie die DIP-Schalterabdeckung abnehmen, um elektrische Schäden am DM-D210 zu vermeiden.
  • Seite 30: Drehen Und Kippen Des Dm-D210

    3. Ändern Sie die Einstellung der einzelnen Schalter mit einem spitzen Gegenstand, z.B. mit der Spitze eines Kugelschreibers oder mit einem kleinen Schraubendreher. 4. Schließen Sie die Abdeckung und schalten Sie das DM-D210 ein. Drehen und Kippen des DM-D210 Wenn der Ständer festgehalten wird, kann das DM-D210 gedreht oder gekippt werden.
  • Seite 31: Selbsttestprüfungen

    (Siehe Abbildung 76) Kippen: max. 36 ° (3 Schritte, 4 Positionen) Horizontalrotation: max. 330 ° Selbsttest Das DM-D210 ist mit einer Selbsttestfunktion ausgestattet. Wenn Sie einen Selbsttest durchführen möchten, müssen Sie die Einstellung des DIP-Schalters ändern. Selbsttestprüfungen Folgendes wird beim Selbsttest geprüft:...
  • Seite 32: Durchführen Des Selbsttests

    2. Stellen Sie SW 1-8 von DIP-Schalter 1 auf ON (EIN) und schalten Sie das DM-D210 ein. Hinweis: Wenn der Inhalt des Selbsttest nicht angezeigt wird, liegt beim DM-D210 unter Umständen eine Störung vor. Ziehen Sie Ihren DM-D210 Händler zu Rate.
  • Seite 33 Betrieb: 30 bis 85 % (kondensationsfrei) Luftfeuchtigkeit Lagerung: 30 bis 90 % (kondensationsfrei) Gesamtabmessungen Siehe nachfolgende Werte. Gewicht (Masse) DM-D210: 600 g, DP-210: 385 g, DP-502: 264 g, DP-503: 116 g, DP-504: 60 g, DP-505: 418 g DM-D210 Installationsanleitung 31...
  • Seite 34 Deutsch <DM-D210 und DM-D-Ständer> 260mm 83mm 503mm DM-D-Ständer (DP-210) 158mm 38mm 110mm 260mm 32 DM-D210 Installationsanleitung...
  • Seite 35 Drucker (Typ A) Drucker (Typ B) DM-D-Ständer für (DP-502) (DP-503) IR-Serie (DP-504) 129 mm 260 mm 248 mm 164 mm 78 mm 50 mm Sockel DM-D-Ständer für TM 53 mm Drucker (DP-505) 260 mm 130 mm 214 mm DM-D210 Installationsanleitung 33...
  • Seite 36 2001.08...
