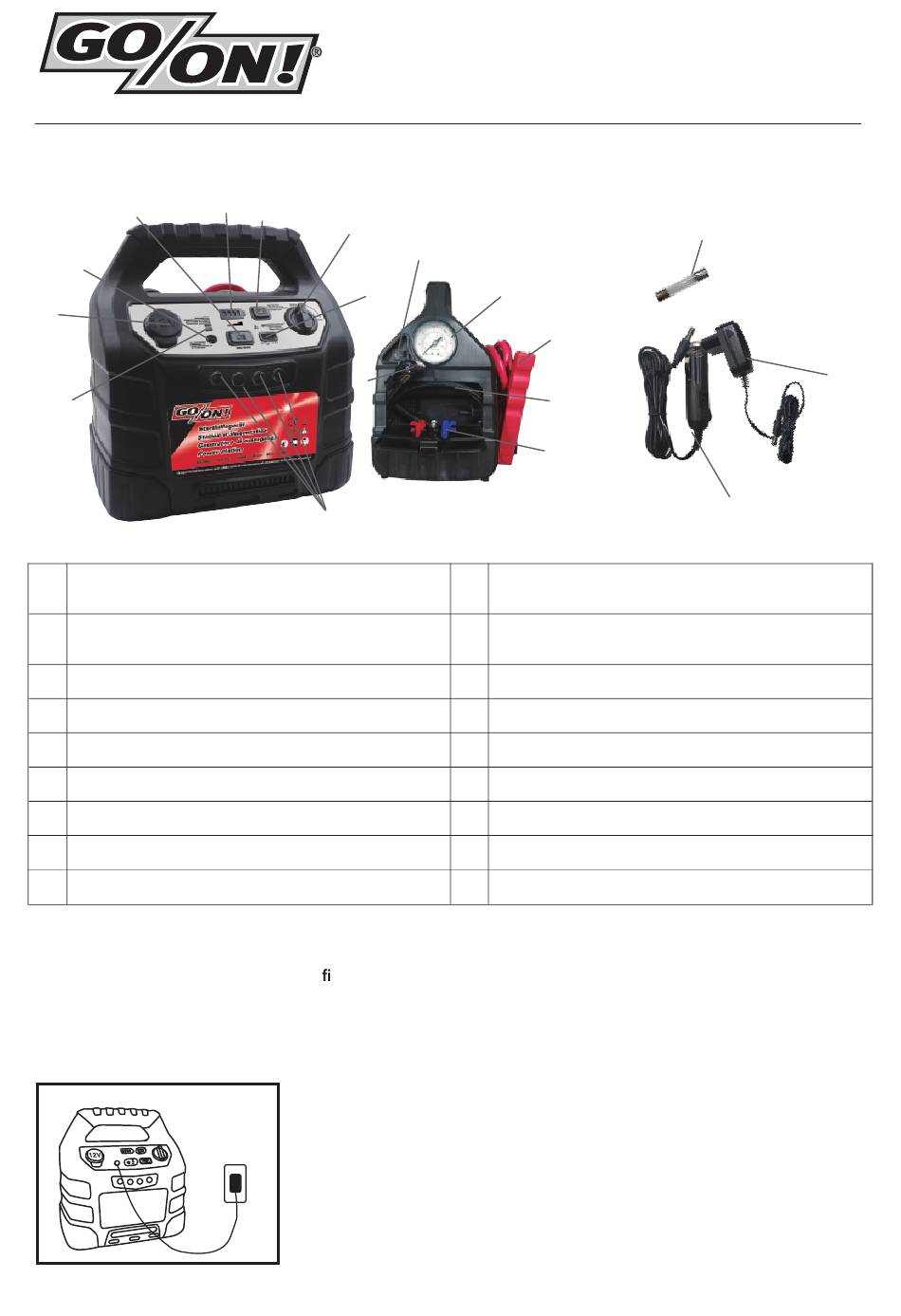

APPLICAZIONE
4
3
2
1
Indicatore di carica (rosso: in carica / giallo:
1
carica completa)
Uscita DC 12V (accendisigari) con protezione
2
da sovraccarico
3
Ingresso adattatore DC per ricarica
4
Interruttore luce
5
Indicatore di stato della batteria
6
Indicatore condizione batteria
7
Interruttore di accensione
8
Uscita USB 2.4A con protezione da sovraccarico
Luce
9
PROCEDURE DI RICARICA
1. RICARICA DA USCITA AC 230 VOLT ( g.1)
a. Con l'interruttore di accensione in posizione OFF, inserire la spina nell'uscita AC. Quindi inserire l'altra estremità del cavo
dell'alimentatore nell'apposito adattatore sulla parte frontale della power station.
b. Il LED di carica (rosso) si accende per indicare che il processo di ricarica è iniziato
c. Una volta completata la ricarica, la spia da rossa diventa gialla.
5
6
7
8
10
9
(Fig.1)
11
12
13
14
15
10
Attacco per tubo compressore
11
Interruttore compressore
12
Indicatore compressore
13
Morsetti (rosso: positivo / nero: negativo)
14
Tubo del compressore
15
Ugelli
16
Fusibile da 2A di riserva per l'adattatore DC
17
Alimentatore AC
Adattatore DC
18
24
16
17
18
