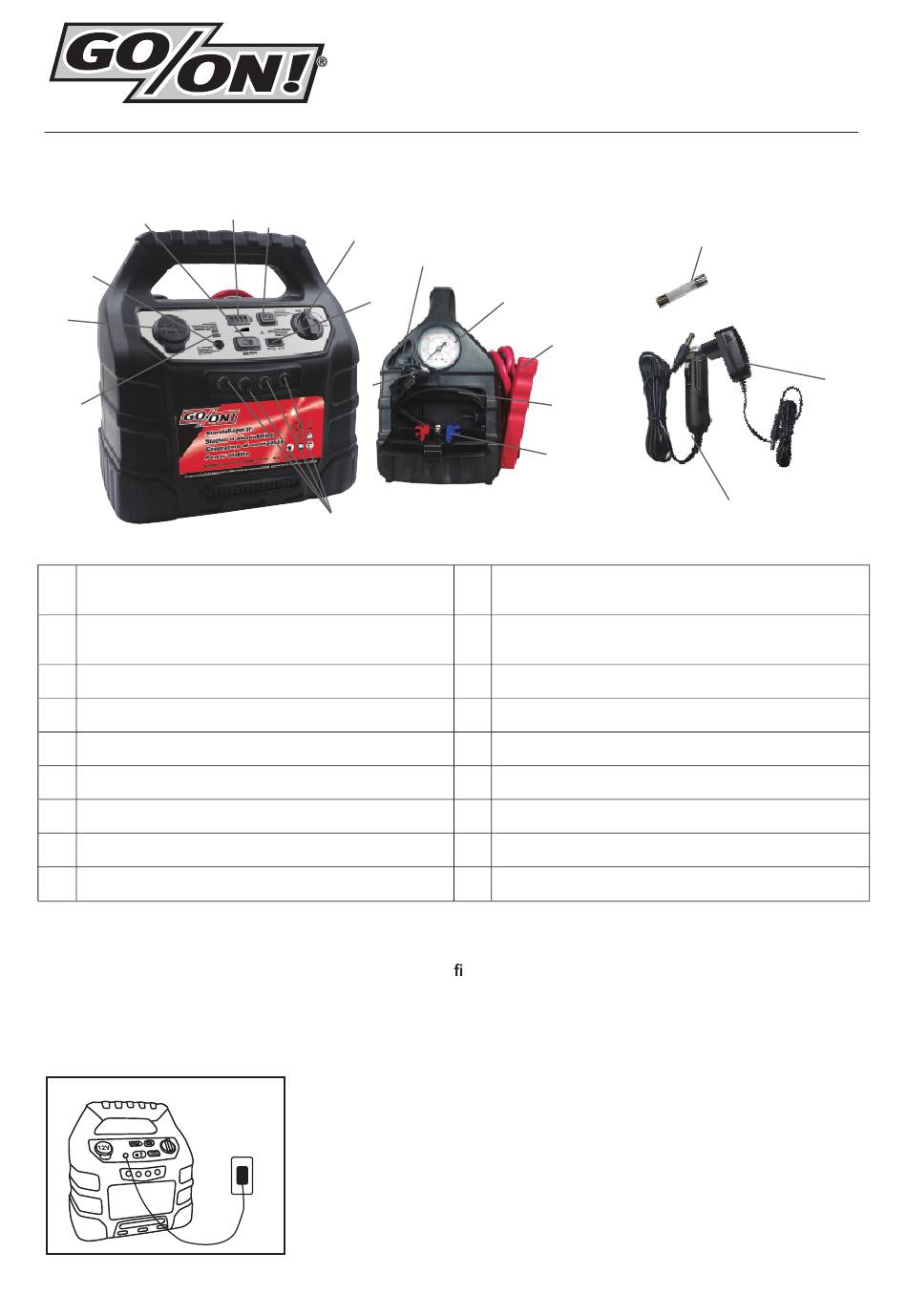

APPLICATION
4
3
2
1
Témoin de charge (Rouge : en charge/Jaune :
1
charge terminée)
Sortie 12 Vcc (allume-cigare) avec protection
2
contre les surcharges
3
Entrée de l'adaptateur de charge CC
4
Bouton du projecteur
5
Témoin d'état de la batterie
6
Témoin de charge de la batterie
7
Interrupteur d'alimentation électrique
8
Sortie USB 2,4 A avec protection contre les surcharges
9 Projecteur
PROCÉDURES DE CHARGE
1. RECHARGE À PARTIR D'UNE PRISE SECTEUR DE 230 V ( g. 1)
a. Lorsque l'interrupteur d'alimentation se trouve en position OFF (Arrêt), branchez la prise secteur. Insérez ensuite la fiche située à
l'extrémité de l'adaptateur à l'avant de l'unité d'alimentation.
b. Le voyant LED (rouge) de charge s'allumera pour indiquer que le processus de charge a commencé.
c. Une fois la charge terminée, le voyant passe du rouge au jaune.
5
6
7
8
10
9
(Fig.1)
11
12
13
14
15
10
Raccordement de flexible de compresseur
11
Interrupteur du compresseur
12
Indicateur du compresseur
13
Pinces (rouge : positif/noir : négatif)
14
Flexible du compresseur
15
Buses
16
Fusible de rechange 2 A pour adaptateur CC
17
Adaptateur CA
Adaptateur CC
18
15
16
17
18
