Montageanleitung
Lesen Sie die folgenden Anweisungen sorgfältig durch.
-
Ihre Klimaanlage Split wird in einigen Paketen geliefert. Bitte stellen sicher, dass die Pakete
-
oben geöffnet werden. Seien Sie beim Öffnen der Pakete sehr vorsichtig, da sich zerbrechli-
che Teile und Glas in den Paketen befinden.
Installation des Innengeräts

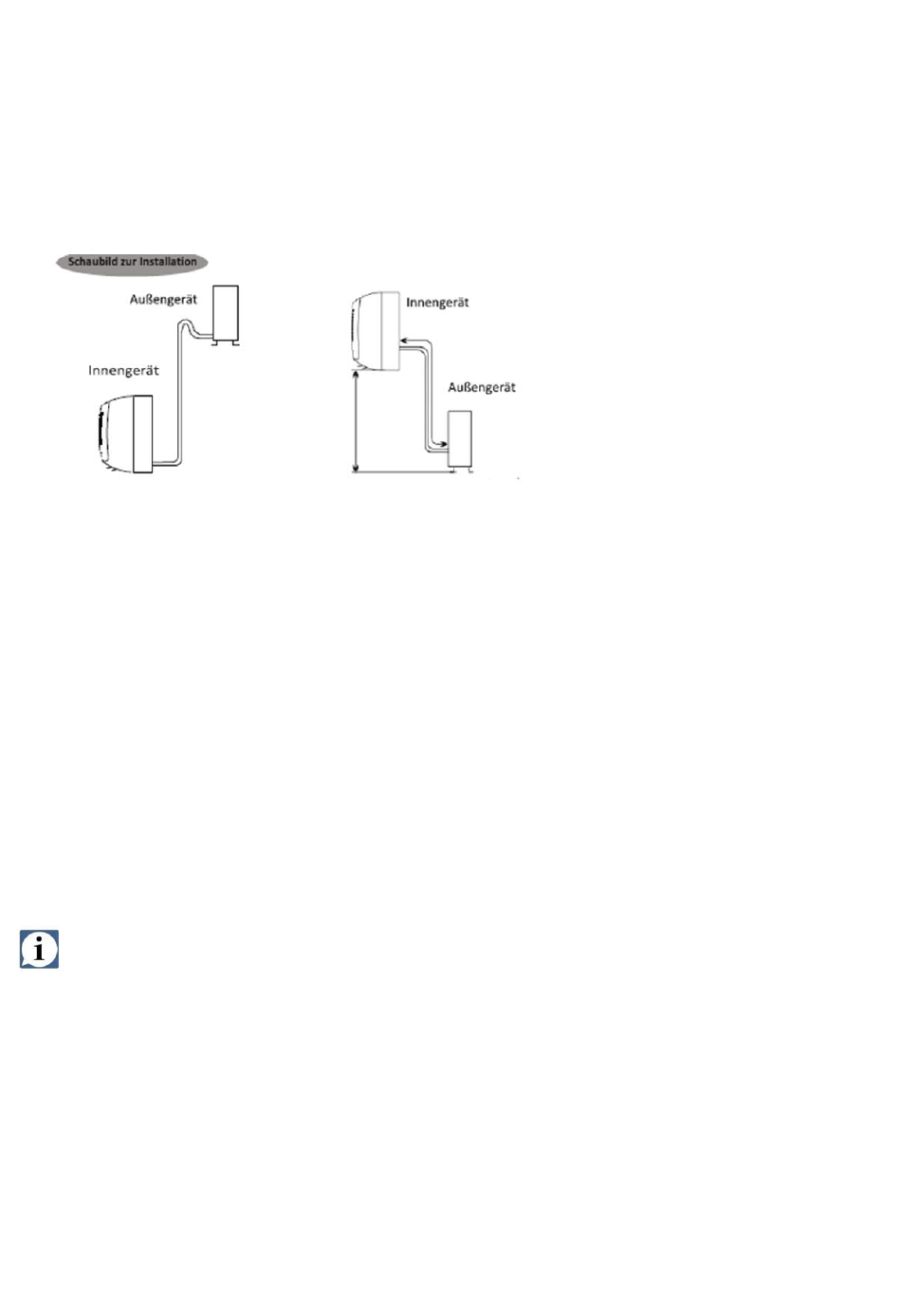

Bevor Sie mit der Installation beginnen, wählen Sie die Position der Innen- und Außenge-
räte. Beachten Sie hierbei die Mindestabstände, die in der Umgebung der Geräte einzuhal-
ten sind.
Installieren Sie die Klimaanlage nicht in einem feuchten Raum (Badezimmer, Wäscheraum).
Der Installationsort sollte sich mindestens 250 cm über dem Boden befinden.
1. Montieren Sie die Montageplatte immer waagerecht.
2. Zur Anbringung der Aufhängung bohren Sie 32 mm tiefe Löcher in die Wand.
3. Stecken Sie die passenden Dübel in die Löcher.
4. Bringen Sie die Montageplatte mithilfe der mitgelieferten Schrauben an.
5. Stellen Sie sicher, dass die Montageplatte so festsitzt, dass sie das Gewicht der Klimaan-
lage tragen kann.
Die Form der Montageplatte kann von der abgebildeten Platte abweichen, die Vorgehens-
weise bleibt jedoch im Wesentlichen unverändert
Lochbohrung für die Schläuche
1. Bohren Sie das Loch für die Schläuche in der Wand leicht schräg nach unten zur Außen-
seite.
2. Führen Sie die Rohrmanschette in das Loch, um die Schläuche und Leitungen beim Ein-
führen zu schützen.
Der Ablaufschlauch muss bei der Führung zur Wandbohrung nach unten neigen, ansonsten
kann es zu Leckagen kommen.
Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0
9
