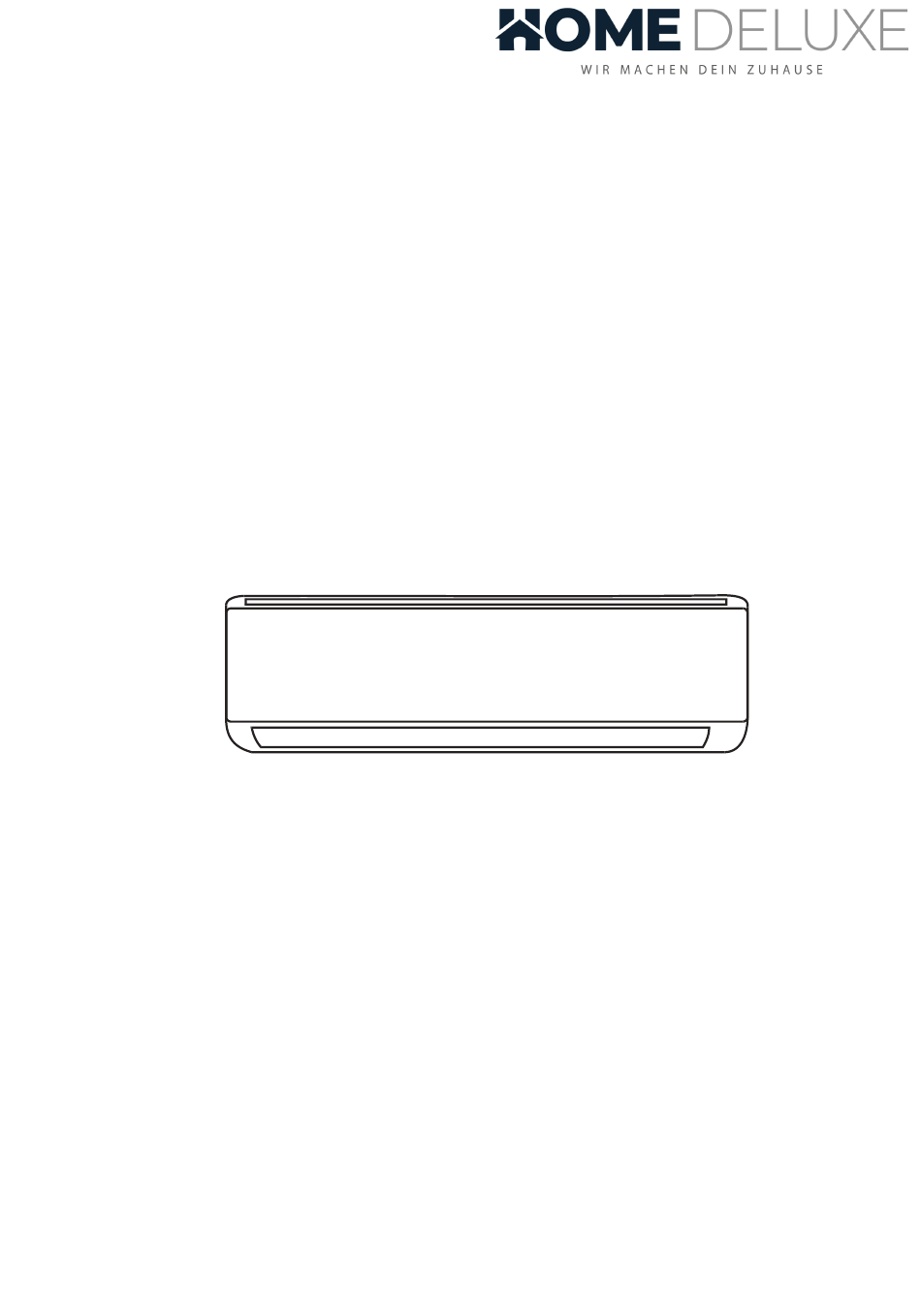

- Seite 1 Bedienungsanleitung SPLIT 12 / SPLIT 18 Diese Anleitung enthält wichtige Informationen und Empfehlungen, beim Einhaltung der Schritte erzielt die Klimaanlage optimale Ergebnisse.
- Seite 3 Wir weisen darauf hin, dass die Home Deluxe GmbH grundsätzlich keine Kosten für Montage oder handwerklich Leistungen - wie etwa Elektrikerkosten oder vergleichbare Fachmannkosten - übernimmt. Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...
- Seite 4 Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...
- Seite 5 Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...
- Seite 6 Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...
-
Seite 7: Name Der Teile
NAME DER TEILE Innenanzeige Funktion Anzeige für Timer, Temperatur und Fehlercodes. Leuchtet während des Timerbetriebs auf. SCHLAF-Modus Das Symbol erscheint, wenn das Gerät eingeschaltet wird, und verschwindet, wenn das Gerät ausgeschaltet wird. Das Symbol erscheint beim Einschalten. Die Form und Position der Schalter und Anzeigen kann je nach Modell unterschiedlich sein, ihre Funktion ist jedoch die gleiche. -
Seite 8: Fernbedienung
FERNBEDIENUNG Fernbedienung DISPLAY Symbole Bedeutung Batterieanzeige Auto-Modus Kühlungsmodus Trockener Modus Nur Lüfter Modus Heizmodus ECO-Modus Timer Temperaturanzeige Lüfterdrehzahl: Auto/ niedrig/ niedrig-mittel/ mittel/ mittel-hi Stummschaltfunktion TURBO-Funktion Automatische Auf-Ab-Schwenkung Links-Rechts-Schwenkautomatik SCHLAF-Funktion Funktion Gesundheit I FEEL-Funktion 8°C Heizfunktion Signalanzeige Sanfter Wind Kindersicherung Anzeige ON/OFF Die Form und Position der Schalter und Anzeigen kann je nach Modell unterschiedlich sein, ihre Funktion ist jedoch die gleiche. - Seite 9 FERNBEDIENUNG Schaltfläche Funktion So schalten Sie die Klimaanlage ein/aus. Erhöhen der Temperatur oder der Timer-Einstellstunden. Zum Verringern der Temperatur oder der Timer-Einstellstunden. MODUS Zur Auswahl der Betriebsart (AUTO, COOL, DRY, FAN, HEAT). Zum Aktivieren/Deaktivieren der ECO-Funktion. ÖKO Langes Drücken zum Aktivieren/Deaktivieren der 8°C-Heizfunktion (je nach Modell).
- Seite 10 FERNBEDIENUNG Auswechseln der Akkus Entfernen Sie die Batterieabdeckplatte auf der Rückseite der Fernbedienung, indem Sie sie in Pfeilrichtung schieben. Legen Sie die Batterien entsprechend der auf der Fernbedienung angegebenen Richtung (+ und -) ein. Bringen Sie die Batterieabdeckung wieder an, indem Sie sie in die richtige Position schieben. Verwenden Sie 2 Stück LRO3 AAA (1,5V) Batterien.
-
Seite 11: Automatischer Modus
FERNBEDIENUNG KÜHLEN-MODUS HEIZEN-MODUS Mit der Kühlfunktion kann das Mit der Heizfunktion kann das COOL HEAT Klimagerät den Raum kühlen und Klimagerät den Raum beheizen. gleichzeitig die Luftfeuchtigkeit Um die Heizfunktion (HEAT) zu aktivieren, reduzieren. drücken Sie die Taste , bis das Symbol MODE Um die Kühlfunktion (COOL) zu aktivieren, auf dem Display erscheint. -
Seite 12: Drücken Sie Die Taste
FERNBEDIENUNG TIMER-Funktion ---- TIMER ON SWING-Funktion SWING Zum automatischen Einschalten TIMER SWING des Geräts. 1. Drücken Sie die Taste SWING, um die Jalousie zu Wenn das Gerät ausgeschaltet ist, können Sie aktivieren, den TIMER einschalten. 1.1 Drücken Sie die Taste , um die SWING Stellen Sie die Zeit des automatischen... -
Seite 13: Stumm-Funktion
FERNBEDIENUNG STUMM-Funktion ECO-Funktion In diesem Modus stellt das Gerät MUTE den Betrieb automatisch so ein, 1. Drücken Sie die Taste , um diese MUTE dass Energie gespart wird. Funktion zu aktivieren, und auf dem Drücken Sie die Taste auf dem Display Display der Fernbedienung wird angezeigt. -
Seite 14: Sanfter Wind-Funktion (Optional)
FERNBEDIENUNG SELF-CLEAN-Funktion (optional) Sanfter Wind-Funktion (optional) Nur optional für einige Heizungspumpen- 1. Schalten Sie das Innengerät ein und wechseln Inverter-Geräte. Sie in den Modus KÜHLEN, drücken Sie Um diese Funktion zu aktivieren, schalten Sie dann 3 Sekunden lang die Tasten zunächst das Innengerät aus und drücken Sie , um diese Funktion zu aktivieren, und MUTE... - Seite 15 Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...
- Seite 16 Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...
- Seite 17 Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...
- Seite 18 Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...
- Seite 19 Technische Daten Modus Kühlung Trocknung Heizung Temperature Raumtemperatur 0°C ~ 30 °C 17 °C ~ 32 °C Außentemperatur -15 °C ~ 53 °C -20 °C ~ 30 °C Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...
- Seite 20 Schraubverschlüssen (einer Schraubverschlüsse dient Befestigung Verbindung, andere Verschrauben Schnellverschlüsse der beiden Rohre) bis diese sich nicht mehr drehen/ bewegen. Wiederholen Sie diesen Schritt für alle Verbindungsstücke. Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...
- Seite 21 Schrauben Sie die Schutzkappen der beiden Ventile ab und öffnen die Ventile mit einem Imusschlüssel. (Grafik: "Stop Valve") Anschließend schrauben Sie die Schutzkappen wieder auf die Gewinde. Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...
- Seite 22 Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...
- Seite 23 Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...
- Seite 24 Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...
- Seite 25 Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...
- Seite 26 Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...
- Seite 27 Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...
-
Seite 28: Sicherheitsvorschriften
Installationsort des Geräts und / oder für die Belüftung von den folgenden Faktoren ab: -- der Kältemittelfüllung (M) für das Gerät -- dem Installationsort -- der Belüftungssituation des jeweiligen Ortes oder des Gerätes Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0... - Seite 29 Luftkanals zu den Räumen und der Kältemittelbefüllung für die Räume, in die austretendes Kältemittel fließen könnte, je nachdem, wo sich die Anlage befindet. Alle Räume müssen eine Grundfläche größer als A aufweisen. Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...
-
Seite 30: Maximale Kältemittelbefüllung (Kg)
Befüllungsmenge in kg LFL(kg/m ) Mindestraumfläche ( m ) Höhe H0(m) 1.224kg 1.836kg 2.448kg 4.896kg 6.12kg 7.956kg 3.672kg 0.306 0.152kg 0.228kg 0.304kg 0.456kg 0.608kg 0.76kg 0.988kg 1541 0.038 R290 Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0... -
Seite 31: Arbeitsbereich
Sie das System öffnen oder hitzeerzeugende Arbeiten durchführen. Sorgen Sie für angemessene Belüftung während der Arbeiten. Diese muss jegliches austretende Kältemittel zerstreuen und nach Möglichkeit nach draußen in die Atmosphäre gelangen lassen. Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0... -
Seite 32: Überprüfen Der Kühlanlage
Eintritt von entzündlichen Atmosphären nicht mehr verhindern können. Verwenden Sie nur Ersatzteile, die den Spezifikationen des Herstellers entsprechen. HINWEIS: Die Verwendung von Silikondichtmittel kann die Wirksamkeit bestimmter Dichtprüfungsgeräte vermindern. Eigensichere Komponenten müssen vor Arbeitsbeginn nicht isoliert werden. Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0... -
Seite 33: Verkabelung
Entfernung des Kältemittels; Reinigung des Kreislaufs mit getrocknetem Stickstoff; Leerung; Erneute Reinigung mit getrocknetem Stickstoff; Öffnung des Kreislaufs durch Schneiden oder Löten. Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0... -
Seite 34: Befüllung Des Systems
Schutzausrüstung vorhanden ist und ordnungsgemäß verwendet wird; der Wiedergewinnungsvorgang zu jeder Zeit von fachkundigem Personal überwacht wird; die Wiedergewinnungsausrüstung und die Zylinder den jeweiligen Standards entsprechen. Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0... -
Seite 35: Kennzeichnung
Zur Beschleunigung dieses Vorgangs darf der Verdichter nur mittels einer elektrischen Heizung erwärmt werden. Nach der Entfernung von Öl aus der Anlage muss dieses sicher und ordnungsgemäß entsorgt werden. Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0... -
Seite 36: Entlüftung Von Hc-Kältemitteln (R290)
Kältemittels endet, sollte die Anlage, wenn möglich, mit OFN durchgespült werden; falls dies nicht geht, sollte sie mit OFN unter Druck gesetzt und der Entlüftungsvorgang zweimal oder öfter wiederholt werden, um sicherzugehen, dass möglichst wenig HC-Kältemittel in der Anlage verbleibt. Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0... -
Seite 37: Transport, Kennzeichnung Und Lagerung Der Anlage
Gerät unter Berücksichtigung der Installationsanleitung bedienen darf. VORSICHT Dieses Symbol besagt, dass Informationen zu diesem Thema zur VORSICHT Verfügung stehen, z.B. in der Betriebs- oder der Installationsanleitung. Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0... - Seite 38 Hersteller für weitere Einzelheiten. Jedwede Aktualisierung der Anleitung wird auf der Webseite zur Verfügung gestellt; bitte laden Sie dort die aktuellste Version herunter. Home Deluxe GmbH Schanzeweg 2 32312 Lübbecke Deutschland Tel.: +49 (0)5743 6181-0 E- bda-079-00 split 12/ split 18 Mail: info@homedeluxe.de 2023/06 www.home-deluxe-gmbh.de...
