Kältemittelleitung

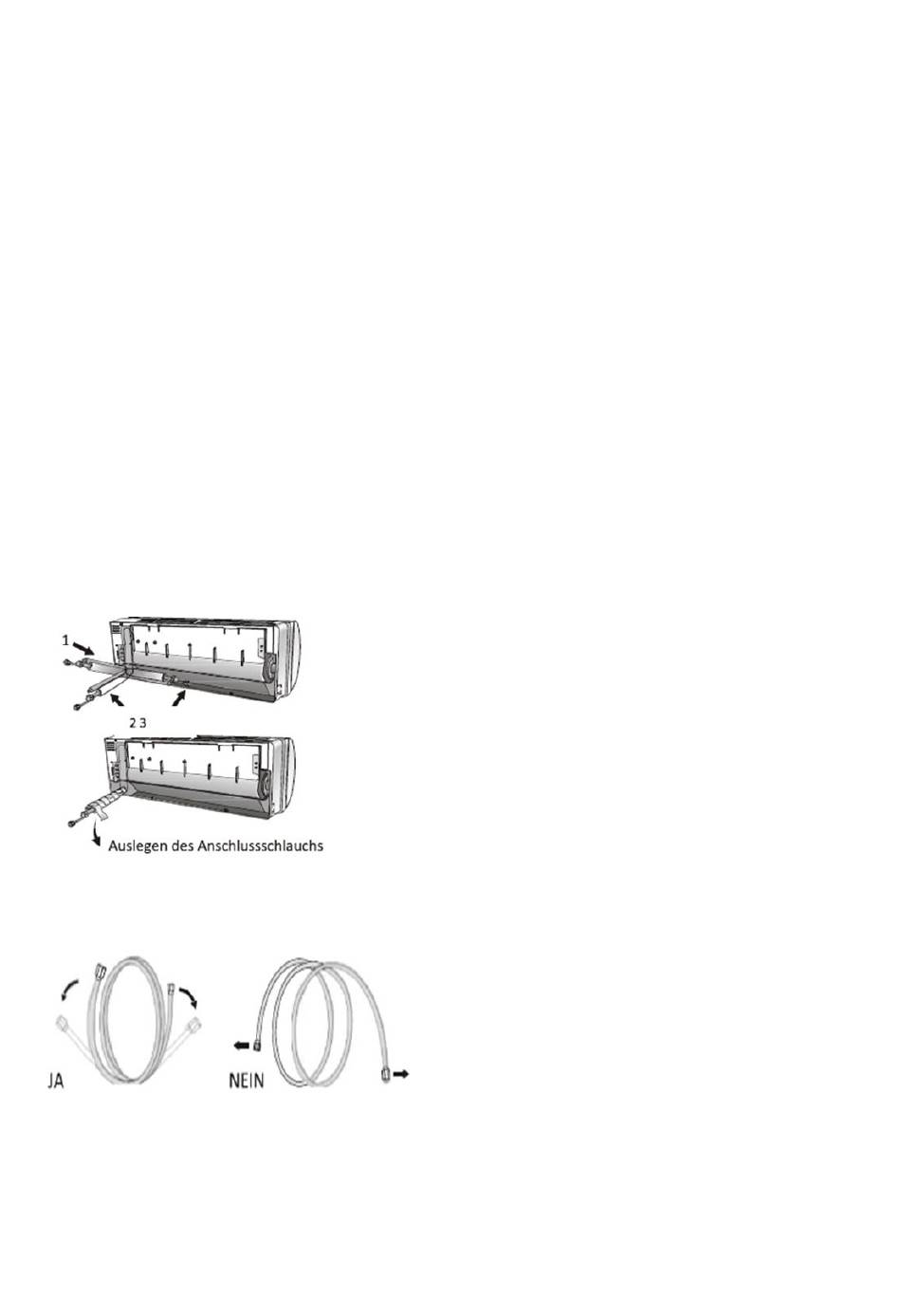

1. Die Leitung kann in 3 (durch Nummern auf der Abbildung gekennzeichnet) Richtun-
gen geführt werden. Wird die Leitung in Richtung 1 oder 3 geführt, muss entlang
der Rille auf der Seite des Außengeräts mit einem Cutter eine Kerbe geschnitten
werden.
2. Führen Sie die Leitungen in Richtung der Wandbohrung und binden Sie die Kupfer-
leitungen, den Ablaufschlauch und die Stromkabel mit dem Klebeband so zusam-
men, dass sich der Ablaufschlauch am unteren Ende befindet und das Wasser gut
ablaufen kann.
3. Nehmen Sie den Verschluss nicht vom Schlauch ab, bevor dieser angeschlossen ist,
um den Eintritt von Feuchtigkeit oder Schmutz zu verhindern.
4. Durch häufiges Knicken oder Ziehen wird der Schlauch steif. Knicken Sie den
Schlauch also nicht zu häufig.
5. Zum Auslegen des aufgerollten Schlauchs, wickeln Sie diesen wie auf der Abbildung
gezeigt vorsichtig ab und strecken sie ihn etwas.
Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0
11
