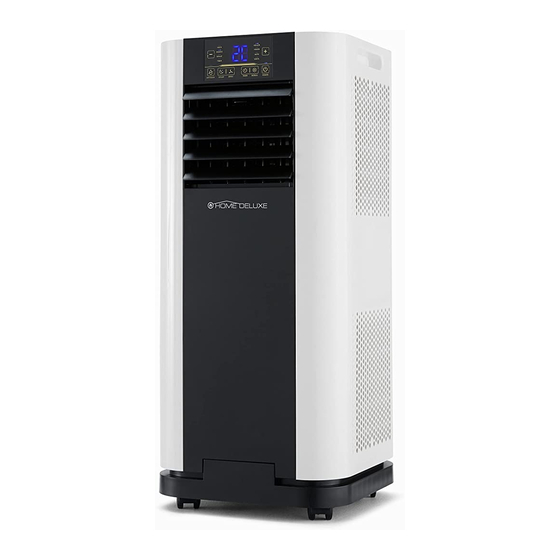

Home Deluxe MOKLI XL Montage- Und Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für MOKLI XL:
- Montage- und bedienungsanleitung (25 Seiten) ,
- Kurzanleitung (2 Seiten)
Verwandte Anleitungen für Home Deluxe MOKLI XL
Inhaltszusammenfassung für Home Deluxe MOKLI XL
- Seite 1 Montage- und Bedienungsanleitung MOKLI XL Home Deluxe GmbH | Schanzeweg 2 | 32312 Lübbecke +49 (0)5743-6039190 www.home-deluxe-gmbh.de...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Symbolerklärung Warnhinweise Auswahl des Standorts Übersicht Zubehör Montage Bedienfeld und Display Einstellungen... - Seite 3 Reinigung des Luftfilters Entwässerung Lagerung Gewährleistung...
-
Seite 4: Symbolerklärung
Symbolerklärung WARNUNG Das Warn-Symbol weist Sie auf Gefahren hin, bei denen Unfälle oder Beschädigungen auftreten können. Bevor Sie den entsprechenden Montageschritt ausführen, lesen Sie den entsprechenden Hinweis neben dem Symbol. INFO Das Info-Symbol gibt Ihnen wichtige Hinweise und weist Sie auf Probleme während des Montagevorganges hin. Beachten Sie diese bevor der entsprechende Montage- schritt durchgeführt wird, um Probleme zu verstehen und vermeiden zu können. -
Seite 5: Warnhinweise
Warnhinweise - Benutzen Sie keine anderen als die vom Hersteller empfohlenen Hilfsmittel. - Das Gerät nicht durchstechen oder verbrennen. - Das Gerät muss in einem Raum gelagert werden, in dem sich keine Zündquellen offenes Feuer, Zündgasgerät, Heizgerät befinden, die fortlaufend in Betrieb sind. - Wenden Sie sich bitte an unser Kundendienstcenter, wenn Wartungsarbeiten notwendig sind. - Seite 6 erfolgen, um jedes Risiko durch das brennbare Gas oder den brennbaren Dampf während des Betriebs auf ein Mindestmaß zu reduzieren. Dadurch wird eine ordnungsgemäße Funktion und ein sicherer Betrieb gewährleistet. Verletzungsgefahr Unsachgemäßer Umgang mit der Klimaanlage kann zu Verletzungen oder Beschädigungen führen. - Dieses Gerät darf nur von Erwachsenen bedient werden.
- Seite 7 Entsorgungshinweise - Entsorgen Sie das Verpackungsmaterial gemäß der gültigen nationalen Vorschriften. - Entsorgen Sie die Kartonagen und Schutzverpackungen aus Plastik separat und fachgerecht. - Unsere Verpackungen sind aus umweltfreundlichen Materialien hergestellt. Sie können recycelt werden und somit als wertvolle Rohstoffe dienen. Nicht mehr benötigte Verpackungen können daher der örtlichen Abfallentsorgung zugeführt werden.
-
Seite 8: Auswahl Des Standorts
Auswahl des Standortes Stellen Sie die Klimaanlage auf eine feste, ebene Oberfläche in einem Bereich mit mindestens 50 cm Freiraum um das Gerät herum, damit eine gute Luftzirkulation gewährleistet ist. Das Gerät sollte nicht in unmittelbarer Nähe von Wänden, Vorhängen oder anderen Objekten, die den Ein- und Auslass blockieren könnten in Betrieb genommen werden. -
Seite 9: Übersicht
Übersicht FRONTANSICHT RÜCKANSICHT Versenkter Griff Lufteinlass mit 7 Lufteinlass mit Luftfilter Luftfilter Bedienfeld mit Luftauslass 8 Ablassöffnung mit Signalempfänger Verschlussstopfen Luftauslass mit Netzkabelkasten verstellbarem Lüfter Hinweis: Das Erscheinungsbild dient nur als Referenz. Bitte beachten Sie das Originalprodukt für detaillierte Informationen. -
Seite 10: Zubehör
Zubehör... - Seite 11 1.Abluftschlauch 2. Schlauchanschluss 3.Fenstersatz-Adapter 4. Fernbedienung 5. Fensterabdichtung 6. Ablaufschlauch Vor der Montage Überprüfen Sie das Gerät nach dem Auspacken auf Beschädigungen oder Kratzer.
-
Seite 12: Montage
Montage Befestigung des Abgasschlauch Bitte beachten Sie, dass eine Entlüftung zwingend notwendig ist, damit Luftschadstoffe aus dem Raum entweichen können. Ersetzen oder verlängern Sie den Abgasschlauch nicht, dies kann zu einer verminderten Effizienz führen. Schritt 1: Verbinden Sie den Schlauchanschluss mit dem Ende des Abgasschlauches. - Seite 13 Befestigung der Fensterabdichtung A = Fensterdichtung B = Klettverschluss Schritt 1: Fenster zuerst öffnen und die beklebenden Flächen auf dem Fensterrahmen und Flügel reinigen, so dass sie frei von Staub und fett sind. Befestigen Sie das Klettband auf den Fensterrahmen. Bitte stellen Sie sicher, dass das Fenster mit dem aufgebrachten Klettband ordnungsgemäß...
- Seite 14 Schritt 2: Befestigen Sie die Fensterdichtung am Klettband. Stellen Sie sicher, dass zwischen dem Fensterrahmen und der Fensterdichtung keine Luftspalt für den Luftaustritt vorhanden ist. Die Reißverschlussöffnung an der Fensterdichtung muss sich dort befinden, wo der ausziehbare Hausaulass der Klimaanlage sie leicht erreichen kann. Öffnen Sie den Reißverschluss, damit die Steckdose angebracht werden kann und schließen Sie ihn dann feste, um die Steckdose an Ort und Stelle zu halten.
- Seite 15 Befestigen des Schlauchverbinders am Abluftauslass des Geräts Passen Sie die Länge des flexiblen Abgasschlauches an und vermeiden Sie Knicke im Schlauch. Fenster einen Spalt weit öffnen und den Luftschlauch mit Hilfe des Reißverschlusses einklemmen. Platzieren Sie das Gerät in der Nähe einer Steckdose.
-
Seite 16: Bedienfeld Und Display
Bedienfeld und Display... - Seite 17 Funktionstasten und Anzeige...
-
Seite 18: Einstellungen
Einstellungen An- und Abschaltung Drücken Sie die POWER Taste, um das Gerät einzuschalten. Das Gerät läuft standardmäßig im automatischen Modus. Drücken Sie die MODUS-Taste, um den gewünschten Betriebsmodus auszuwählen. Drücken Sie die POWER Taste, um das Gerät auszuschalten. Betriebsart Das Gerät verfügt über fünf Betriebsarten, diese sind wie folgt auswählbar: Kühl, Heiß, Smart, Ventilator, Entfeuchtung... - Seite 19 Kühlung des Raumes Wählen Sie den Kühlmodus, um die Temperatur in Ihrem Raum zu senken. Drücken Sie wiederholt die Taste MODE, bis die LED das Betriebsmodus COOL aufleuchtet. Drücken Sie die Hinzufügen/MINUS, um die Temperatur einzustellen, die auf dem Bildschirm angezeigt wird. Die Temperatur kann zwischen 16°C und 32°C gewählt werden Drücken Sie die LÜFTERDREHZAHL- Taste wiederholt, bis die Anzeige der gewünschten Ventilatorgeschwindigkeit...
- Seite 20 Heizung des Raumes Drücken Sie die MODUS- Taste wiederholt, bis die LED für den Betrieb von heiz aufleuchtet. Die Ventilatorgeschwindigkeit kann ebenfalls eingestellt werden. Drücken Sie die Taste HINZUFÜGEN/MINUS, um die Temperatur höher als die Raumtemperatur einzustellen. Belüftung des Raumes Drücken Sie die MODUS-Taste wiederholt, bis die LED Anzeige für Ventilator leuchtet.
- Seite 21 Entfeuchtung des Raumes Drücken Sie die ENTFEUCHT-Taste auf der Fernbedienung, anschließend leuchtet die LED des ENTFEUCHT Betriebs auf. Die Lüftergeschwindigkeit kann nicht gewählt werden. Der Benutzer sollte den Schlauch an den Ablassauslass an der Unterseite des Gerätes anschließen. Der Ablassschlauch wird sowohl im Heizbetrieb als auch im Heizbetreib benötigt.
- Seite 22 Schlafmodus Der Schlafmodus kann im Kühl- und Heizmodus aktiviert werden: • Im Kühlmodus Nach 1 Stunde wird die voreingestellte Temperatur um 100B0 erhöht, nach einer weiteren Stunde wird die voreingestellte Temperatur wieder um 1° erhöht. • Im Heizmodus Nach 1 Stunde wird die voreingestellte Temperatur um 1°C verringert, nach einer weiteren Stunde wir die voreingestellte Temperatur wieder um 1°C verringert.
- Seite 23 Timer Einstellung (1 Stunde -24 Stunden) Der Timer verfügt über zwei Betriebsarten: Kältemittel Ihr mobiles Home Deluxe Klimagerät muss bei sachgerechter Benutzung und unbeschädigtem Kühlmittel-Kreislauf nicht mit Kältemittel nachgefüllt werden.
- Seite 24 Automatische Abtauung Bei niedrigen Raumtemperaturen kann sich während des Betriebs Frost am Verdampfer bilden. Das Gerät beginnt automatisch mit der Abtauung und die POWER-LED blinkt. Die Abtausteuersequenz ist wie folgt: A. Wenn das Gerät in der Betriebsart Kühlen oder Entfeuchten arbeitet, erkennt der Umgebungstemperaturfühler, dass die Temperatur der Verdampfer spule unter -1°C liegt , stoppt der Verdichter den Betrieb.
- Seite 25 Reinigung des Luftfilters Wir empfehlen, den Luftfilter bei Verwendung des Geräts alle 2 Wochen zu reinigen. Staub sammelt sich auf den Filtern und schränkt die Luftfluss ein und reduziert die Effizienz und könnte sogar Schäden am Gerät verursachen. Das Gerät hat insgesamt vier Luftfilter, zwei davon befinden sich auf der Rückseite, die anderen beiden sind an den Seiten zu finden.
- Seite 26 Rückseitenfilter Ziehen Sie den Stecker aus der Steckdose. Entfernen Sie anschließend die Rückwand (A1) & (A2) aus dem Gerät. Um Zugang zum Filter zu erhalten, muss die Rückplatte vom Filter entfernt werden. Entfernen Sie die Filtermaschine von der Rückwand. Verwenden Sie einen sauberen Lappen, um den Oberflächenstaub auf dem Filterbrei aufzunehmen.
- Seite 27 Seitenfilter Ziehen Sie den Stecker aus der Steckdose. Die Seitenfilter sind nur zugänglich, wenn die oberen Rückwände vom Gerät entfernt sind! Ziehen Sie die Rückwände(A1) & (A2) heraus, um Zugang zu den Seitenfiltern zu erhalten, wie oben beschrieben. Schieben Sie die Seitenfilter langsam aus dem Gerät heraus. Entfernen Sie den Filterbrei aus dem Gerät.
- Seite 28 Entwässerung Bei Dauerbetrieb oder unbeaufsichtigtem Betrieb schließen Sie bitte den angeschlossenen Ablassschlauch an das Gerät an. Kondenswasser kann automatisch durch Schwerkraft in einen Eimer oder Abfluss geleitet werden. • Stellen Sie das Gerät auf eine horizontale stabile Fläche. • Schalten Sie das Gerät vor Inbetriebnahme aus. •...
- Seite 29 Lagerung Langzeitlagerung Wenn Sie das Gerät über einen längeren Zeitraum (mehr als vier Wochen) nicht benutzen, wird empfohlen, das Gerät zu reinigen und vollständig zu trocknen. Lagern Sie das Gerät gemäß den folgenden Schritten:1. Ziehen Sie den Netzstecker. 2. Lassen Sie das restliche Wasser aus dem Gerät ab.
-
Seite 30: Gewährleistung
Gewährleistung Es bestehen die gesetzlichen Mängelhaftungs- und Gewährleistungsrechte ab Kaufdatum. Im Fall von Mängeln an diesem Produkt wenden Sie sich bitte schriftlich an den Verkäufer: Home Deluxe GmbH Schanzeweg 2 32312 Lübbecke info@home-deluxe-gmbh.de Reklamationen, die aufgrund unsachgemäßer Montage oder Nutzung entstehen, sind von der Gewährleistung ausgeschlossen.
