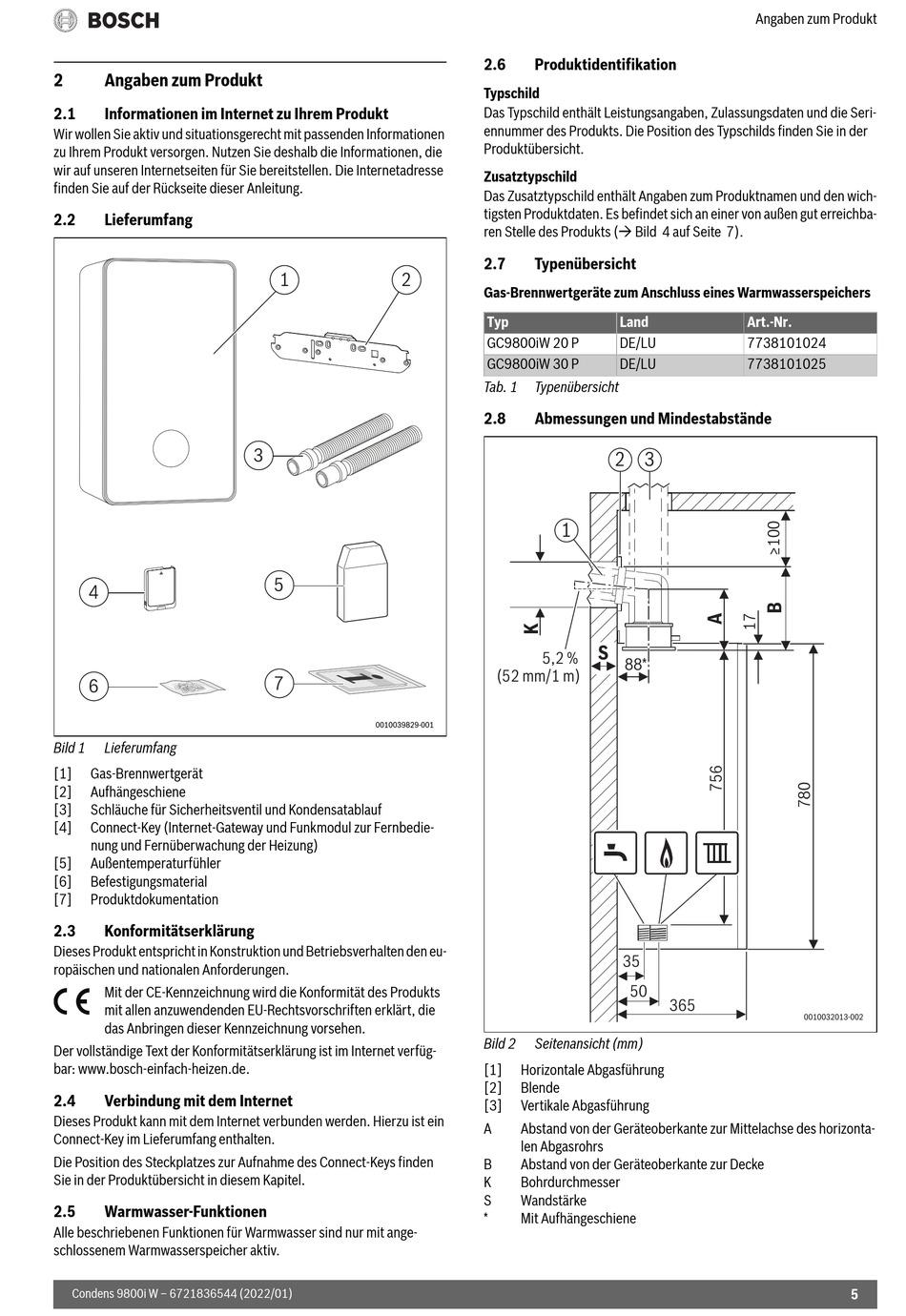

2
Angaben zum Produkt
2.1
Informationen im Internet zu Ihrem Produkt
Wir wollen Sie aktiv und situationsgerecht mit passenden Informationen
zu Ihrem Produkt versorgen. Nutzen Sie deshalb die Informationen, die
wir auf unseren Internetseiten für Sie bereitstellen. Die Internetadresse
finden Sie auf der Rückseite dieser Anleitung.
2.2
Lieferumfang
4
6
Bild 1
Lieferumfang
[1]
Gas-Brennwertgerät
[2]
Aufhängeschiene
[3]
Schläuche für Sicherheitsventil und Kondensatablauf
[4]
Connect-Key (Internet-Gateway und Funkmodul zur Fernbedie-
nung und Fernüberwachung der Heizung)
[5]
Außentemperaturfühler
[6]
Befestigungsmaterial
[7]
Produktdokumentation
2.3
Konformitätserklärung
Dieses Produkt entspricht in Konstruktion und Betriebsverhalten den eu-
ropäischen und nationalen Anforderungen.
Mit der CE-Kennzeichnung wird die Konformität des Produkts
mit allen anzuwendenden EU-Rechtsvorschriften erklärt, die
das Anbringen dieser Kennzeichnung vorsehen.
Der vollständige Text der Konformitätserklärung ist im Internet verfüg-
bar: www.bosch-einfach-heizen.de.
2.4
Verbindung mit dem Internet
Dieses Produkt kann mit dem Internet verbunden werden. Hierzu ist ein
Connect-Key im Lieferumfang enthalten.
Die Position des Steckplatzes zur Aufnahme des Connect-Keys finden
Sie in der Produktübersicht in diesem Kapitel.
2.5
Warmwasser-Funktionen
Alle beschriebenen Funktionen für Warmwasser sind nur mit ange-
schlossenem Warmwasserspeicher aktiv.
Condens 9800i W – 6721836544 (2022/01)
1
2
3
5
7
0010039829-001
2.6
Produktidentifikation
Typschild
Das Typschild enthält Leistungsangaben, Zulassungsdaten und die Seri-
ennummer des Produkts. Die Position des Typschilds finden Sie in der
Produktübersicht.
Zusatztypschild
Das Zusatztypschild enthält Angaben zum Produktnamen und den wich-
tigsten Produktdaten. Es befindet sich an einer von außen gut erreichba-
ren Stelle des Produkts ( Bild 4 auf Seite 7).
2.7
Typenübersicht
Gas-Brennwertgeräte zum Anschluss eines Warmwasserspeichers
Typ
Land
GC9800iW 20 P
DE/LU
GC9800iW 30 P
DE/LU
Tab. 1
Typenübersicht
2.8
Abmessungen und Mindestabstände
2
3
1
S
5,2 %
88*
(52 mm/1 m)
35
50
Bild 2
Seitenansicht (mm)
[1]
Horizontale Abgasführung
[2]
Blende
[3]
Vertikale Abgasführung
A
Abstand von der Geräteoberkante zur Mittelachse des horizonta-
len Abgasrohrs
B
Abstand von der Geräteoberkante zur Decke
K
Bohrdurchmesser
S
Wandstärke
*
Mit Aufhängeschiene
Angaben zum Produkt
Art.-Nr.
7738101024
7738101025
365
0010032013-002
5
