▶ Für Spritzwasserschutz (IP): Zugentlastung entsprechend dem
Durchmesser des Kabels abschneiden.

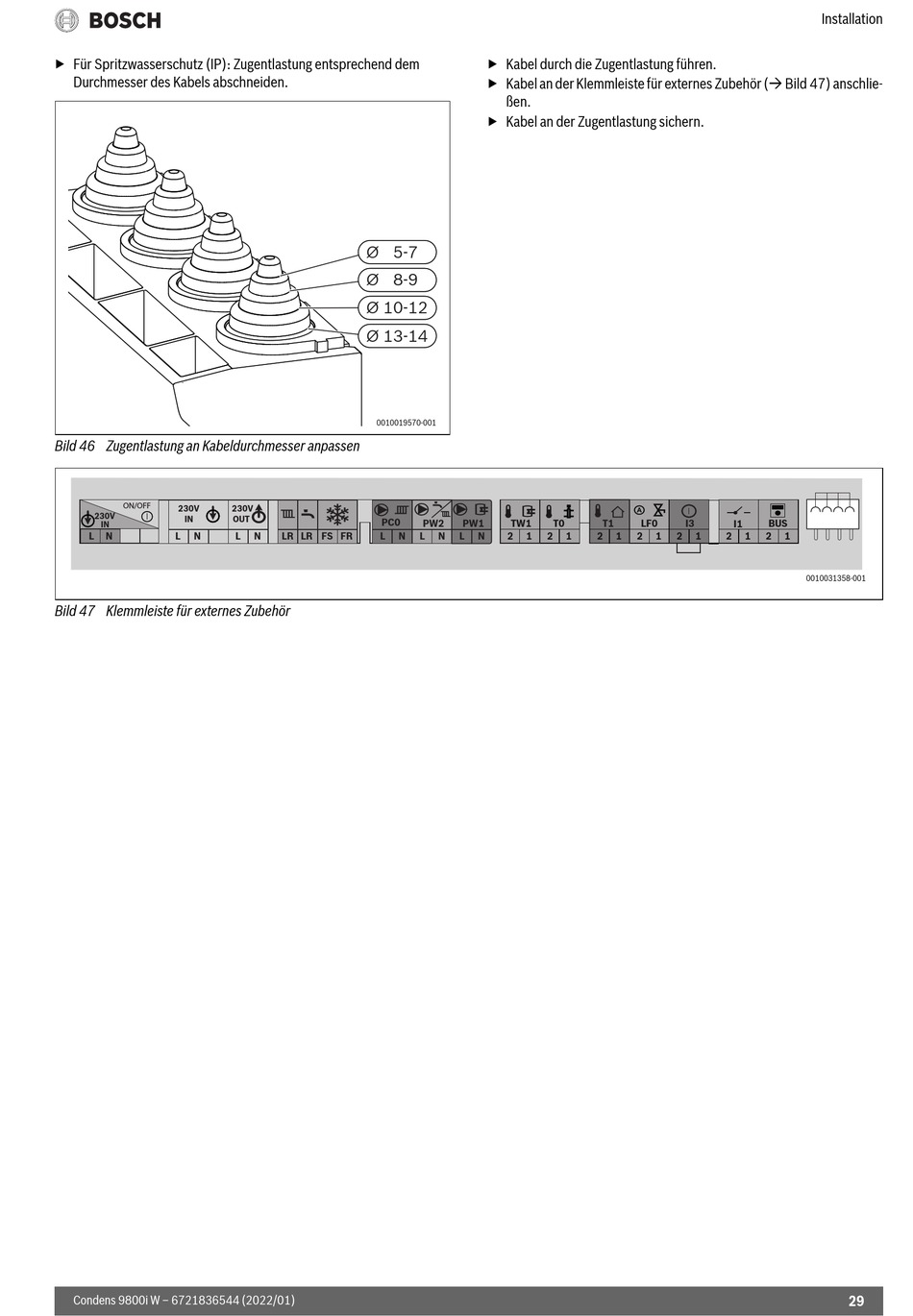

Bild 46 Zugentlastung an Kabeldurchmesser anpassen
ON/OFF
230V
230V
IN
IN
L N L N
Bild 47 Klemmleiste für externes Zubehör
Condens 9800i W – 6721836544 (2022/01)
Ø 5-7
Ø 8-9
Ø 10-12
Ø 13-14
0010019570-001
230V
OUT
PC0
L N LR LR FS FR L N
▶ Kabel durch die Zugentlastung führen.
▶ Kabel an der Klemmleiste für externes Zubehör ( Bild 47) anschlie-
ßen.
▶ Kabel an der Zugentlastung sichern.
PW2 PW1 TW1 T0
L N L N 2 1 2 1
T1 LF0 I3 I1 BUS
2 1 2 1 2 1 2 1 2
Installation
1
0010031358-001
