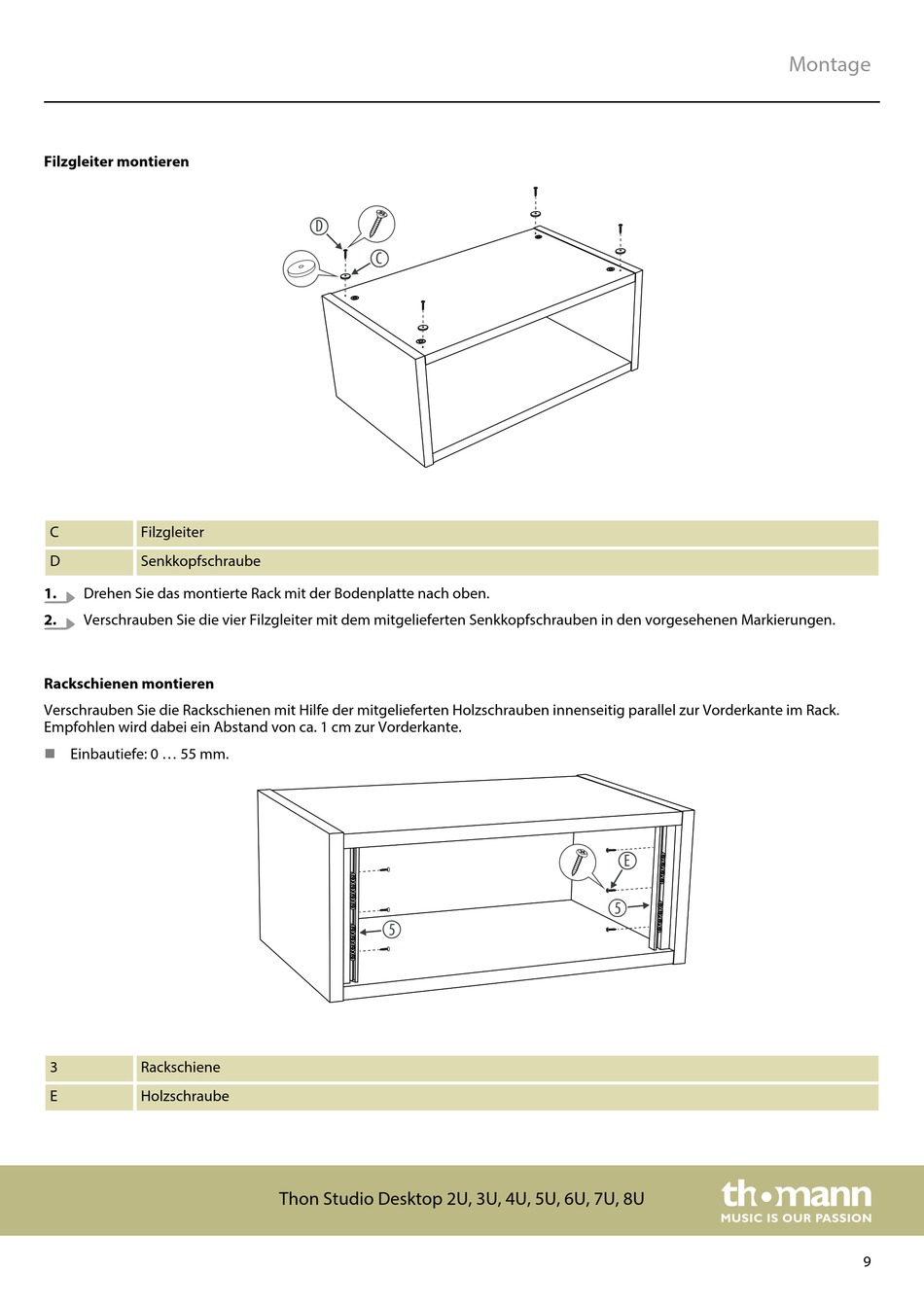

Filzgleiter montieren
C
Filzgleiter
D
Senkkopfschraube
1.
Drehen Sie das montierte Rack mit der Bodenplatte nach oben.
2.
Verschrauben Sie die vier Filzgleiter mit dem mitgelieferten Senkkopfschrauben in den vorgesehenen Markierungen.
Rackschienen montieren
Verschrauben Sie die Rackschienen mit Hilfe der mitgelieferten Holzschrauben innenseitig parallel zur Vorderkante im Rack.
Empfohlen wird dabei ein Abstand von ca. 1 cm zur Vorderkante.
Einbautiefe: 0 ... 55 mm.
n
3
Rackschiene
E
Holzschraube
D
C
&
Thon Studio Desktop 2U, 3U, 4U, 5U, 6U, 7U, 8U
E
&
Montage
