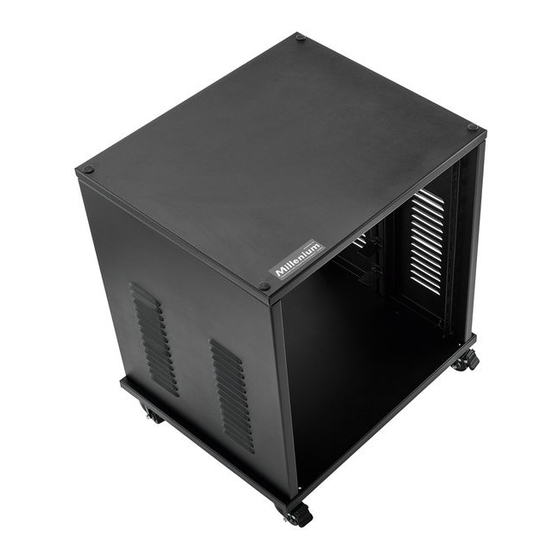

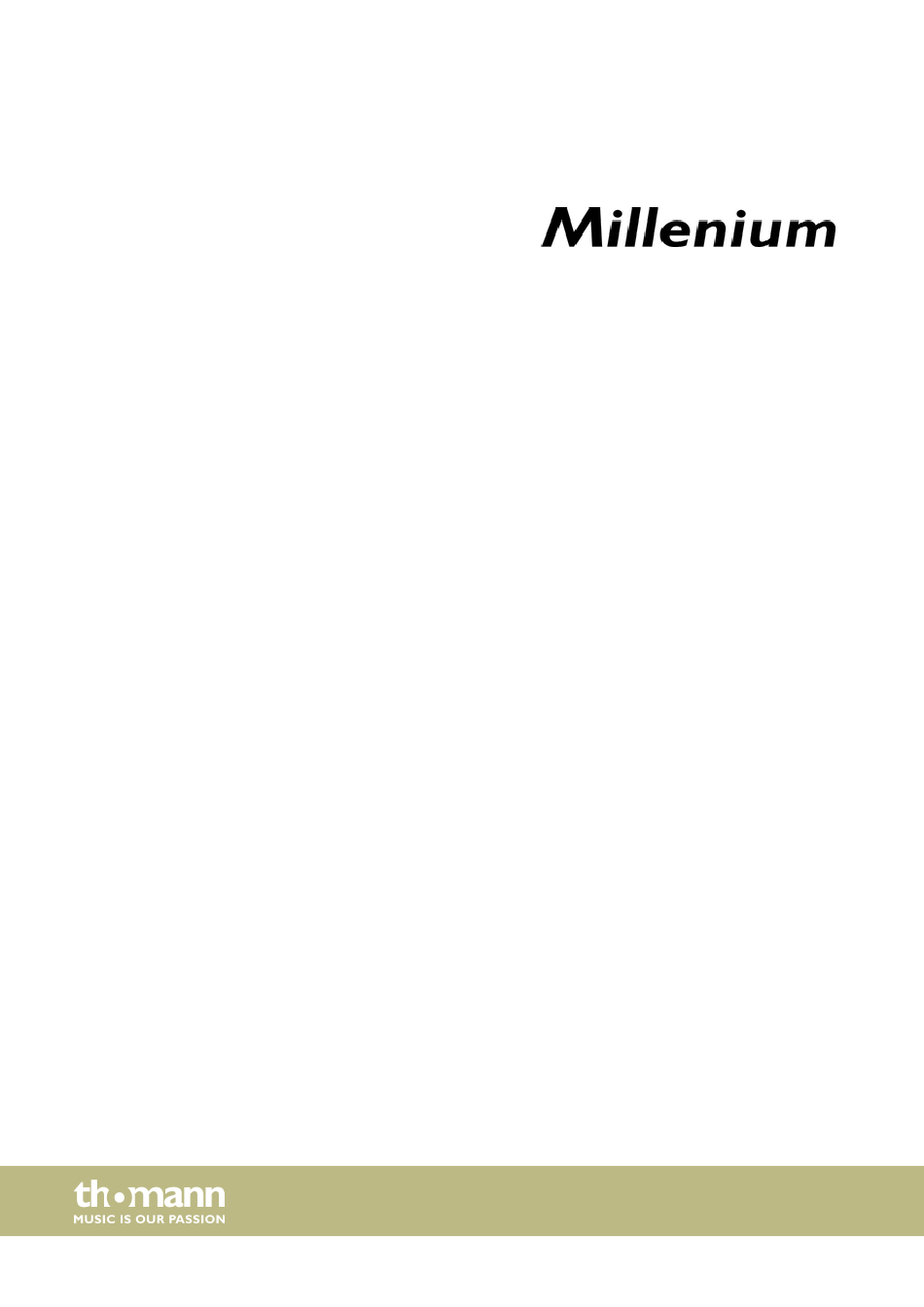

- Seite 1 SR-2012, SR-2018, SR-2024, SR-2008 studiorack aufbauanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 26.11.2019, ID: 129416, 129418, 129419, 351448...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise........................................4 Lieferumfang............................................. 5 Montage............................................... 7 Technische Daten.......................................... 12 Umweltschutz..........................................14 SR-2012, SR-2018, SR-2024, SR-2008... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden und sich nicht in der Reich‐ weite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Produkt lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt mit dem Produkt spielen. -
Seite 5: Lieferumfang
Lieferumfang Lieferumfang Überprüfen Sie vor dem Aufbau Ihres Racks die Vollständigkeit der Lieferung anhand der folgenden Liste. 19-Zoll-Studiorack Millenium SR-2012 1 × Bodenplatte, Stahlblech 1 × Deckplatte, Stahlblech 2 × Seitenteil, Stahlblech mit Rack-Schienen, Führungsschiene für Schwerlastwinkel und Lüftungsgitter 2 × Möbelrolle 2 ×... - Seite 6 Lieferumfang 19-Zoll-Studiorack Millenium SR-2024 1 × Bodenplatte, Stahlblech 1 × Deckplatte, Stahlblech 2 × Seitenteil, Stahlblech mit Rack-Schienen, Führungsschiene für Schwerlastwinkel und Lüftungsgitter 2 × Möbelrolle 2 × Möbelrolle mit Feststellmechanismus 4 × höhenverstellbarer Standfuß 8 × Innensechskantschraube M6 × 20 8 ×...
-
Seite 7: Montage
Montage Montage Übersicht Die folgende Abbildung bietet eine Übersicht über die Positionierung der einzelnen Bauteile. Zusätzlich zum mitgelieferten Sechskantschlüssel benötigen Sie für die Montage einen passenden Kreuzschlitzschraubendreher sowie eine weiche Unterlage. SR-2012, SR-2018, SR-2024, SR-2008... - Seite 8 Montage Montageschritte Drehen Sie die Bodenplatte (1) so, dass Sie die beiden Seitenteile (2) mit jeweils zwei Innensechskantschrauben M6 × 20 (3) mit dem mitgelieferten Sechskantschlüssel in der Bodenplatte (1) verschrauben können. Benutzen Sie eine weiche Unterlage, um Beschädigungen an der Montage- oder an der Gehäuseoberfläche zu vermeiden. Legen Sie die montierte Einheit mit der Bodenplatte nach unten auf einer geeigneten Montagefläche ab.
- Seite 9 Montage Setzen Sie die Deckplatte (7) des Gehäuses auf die montierte Einheit und verschrauben Sie die Deckplatte mit vier Innen‐ sechskantschrauben M6 × 20 (3) mit dem mitgelieferten Sechskantschlüssel in den beiden Seitenteilen. Setzen Sie die vier Kunststoff-Kappen (8) in die Aussparungen auf der Deckplatte ein. SR-2012, SR-2018, SR-2024, SR-2008...
- Seite 10 Montage Legen Sie die montierte Einheit mit der Deckplatte nach unten auf einer geeigneten Montagefläche ab. Benutzen Sie eine weiche Unterlage, um Beschädigungen an der Montage- oder an der Gehäuseoberfläche zu vermeiden. Montieren Sie die beiden Rollen (10) und die beiden Rollen mit Feststellmechanismus (9) oder alternativ die vier höhenvers‐ tellbaren Standfüße (11) an die Bodenplatte.
- Seite 11 Montage Um das Equipment in das Studiorack einzubauen, verschrauben Sie dies wie abgebildet mit den Kreuzschlitzschrauben M6 × 20 (13), Käfigmuttern M6 (14) und den Kunststoff-Unterlegscheiben (15) mit einem Kreuzschlitzschraubendreher in den Rack-Schienen. SR-2012, SR-2018, SR-2024, SR-2008...
-
Seite 12: Technische Daten
Technische Daten Technische Daten 19-Zoll-Studiorack SR-2012 Bauart Massive Stahlblechkonstruktion mit Rack-Schienen, Führungsschiene für Schwerlastwinkel und Lüftungsgitter Artikelnummer 129416 Einbaubreite 19 Zoll Höheneinheiten (HE) Einbautiefe max. 400 mm Belastbarkeit max. 50 kg Abmessungen (B × H × T) 560 mm × 640 mm × 460 mm Gewicht 16,8 kg 19-Zoll-Studiorack SR-2018... - Seite 13 Technische Daten 19-Zoll-Studiorack SR-2024 Bauart Massive Stahlblechkonstruktion mit Rack-Schienen, Führungsschiene für Schwerlastwinkel und Lüftungsgitter Artikelnummer 129419 Einbaubreite 19 Zoll Höheneinheiten (HE) Einbautiefe max. 400 mm Belastbarkeit max. 80 kg Abmessungen (B × H × T) 560 mm × 1200 mm × 460 mm Gewicht 31 kg 19-Zoll-Studiorack SR-2008...
-
Seite 14: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wiederverwertung zugeführt werden. Beachten Sie die Hinweise und Kennzeichen auf der Verpackung. - Seite 16 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
