Montage

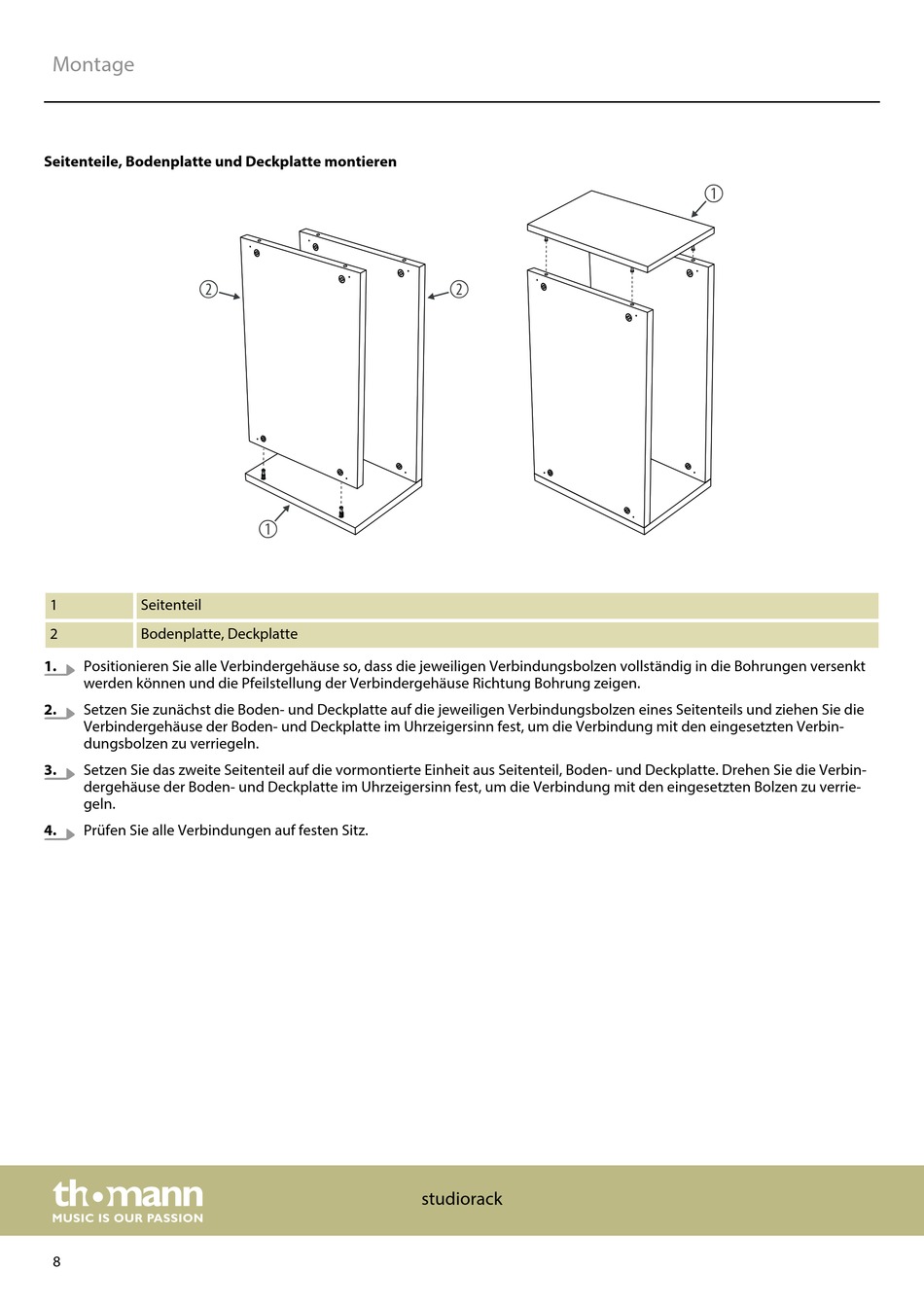

Seitenteile, Bodenplatte und Deckplatte montieren
#
1
Seitenteil
2
Bodenplatte, Deckplatte
1.
Positionieren Sie alle Verbindergehäuse so, dass die jeweiligen Verbindungsbolzen vollständig in die Bohrungen versenkt
werden können und die Pfeilstellung der Verbindergehäuse Richtung Bohrung zeigen.
2.
Setzen Sie zunächst die Boden- und Deckplatte auf die jeweiligen Verbindungsbolzen eines Seitenteils und ziehen Sie die
Verbindergehäuse der Boden- und Deckplatte im Uhrzeigersinn fest, um die Verbindung mit den eingesetzten Verbin‐
dungsbolzen zu verriegeln.
3.
Setzen Sie das zweite Seitenteil auf die vormontierte Einheit aus Seitenteil, Boden- und Deckplatte. Drehen Sie die Verbin‐
dergehäuse der Boden- und Deckplatte im Uhrzeigersinn fest, um die Verbindung mit den eingesetzten Bolzen zu verrie‐
geln.
4.
Prüfen Sie alle Verbindungen auf festen Sitz.
