Inhaltszusammenfassung für thomann Thon Studio line Desktop 2U

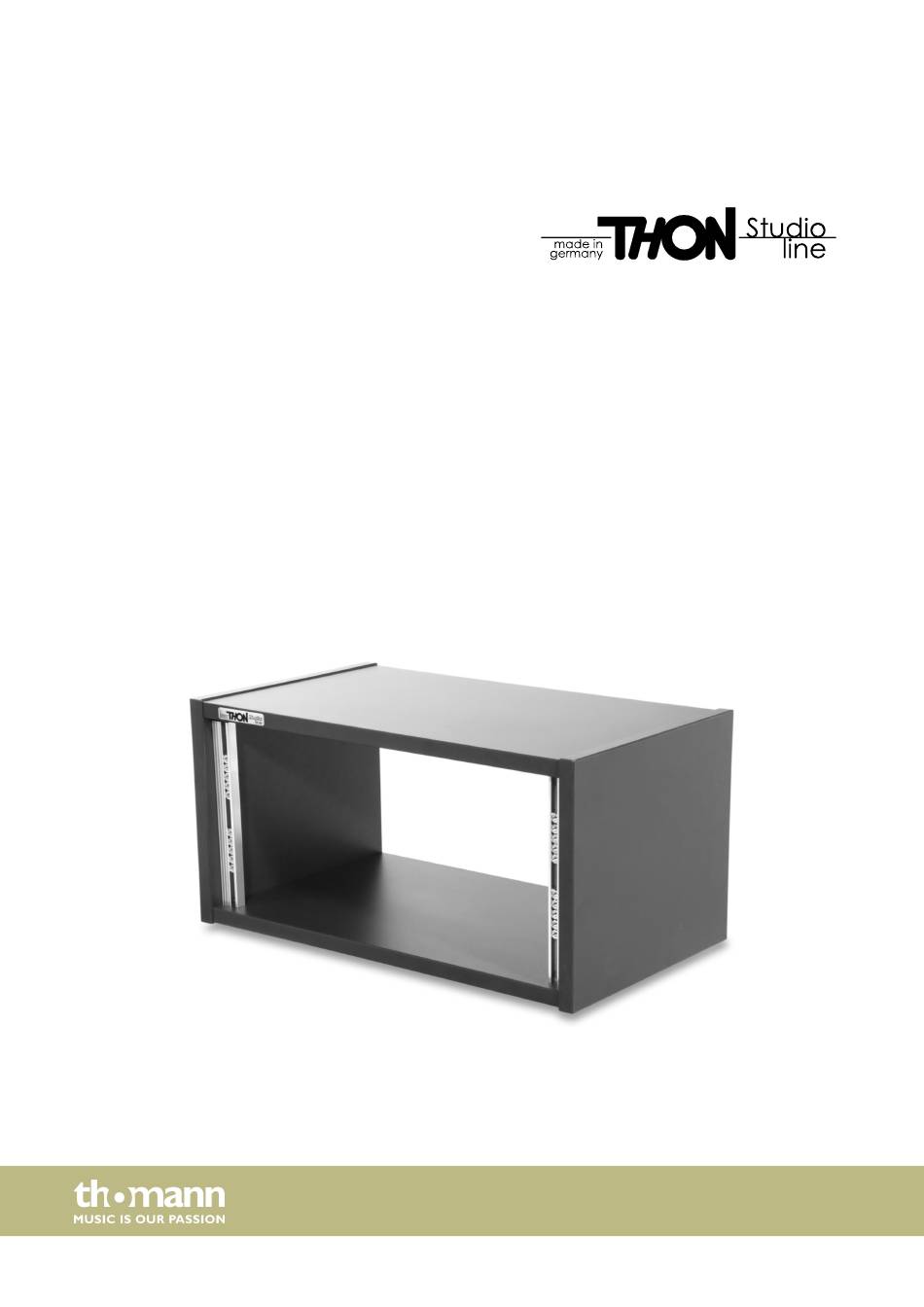

- Seite 1 Thon Studio Desktop 2U, 3U, 4U, 5U, 6U, 7U, 8U studiorack aufbauanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 29.10.2021, ID: 503453, 503459, 503463, 503470, 503474, ...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise........................................4 Lieferumfang............................................. 5 Montage............................................... 6 Technische Daten.......................................... 10 Umweltschutz..........................................13 Thon Studio Desktop 2U, 3U, 4U, 5U, 6U, 7U, 8U... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden und sich nicht in der Reich‐ weite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Produkt lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt mit dem Produkt spielen. -
Seite 5: Lieferumfang
Lieferumfang Lieferumfang Überprüfen Sie vor dem Aufbau Ihres Racks die Vollständigkeit der Lieferung anhand der folgenden Liste. Thon Studio Desktop 2 × Seitenteil, melaminbeschichtete 19-mm-Möbelplatte 1 × Bodenplatte, melaminbeschichtete 19-mm-Möbelplatte 1 × Deckplatte, melaminbeschichtete 19-mm-Möbelplatte 8 × Verbindergehäuse 8 × Verbindungsbolzen Senkkopfschrauben Holzschrauben 2 ×... -
Seite 6: Montage
Montage Montage Legen Sie zur Montage alle Komponenten auf einer geeigneten Montagefläche ab. Benutzen Sie eine weiche Unterlage, um Beschä‐ digungen an den Oberflächen zu vermeiden. Übersicht Die folgende Abbildung zeigt eine Übersicht über die Positionierung der einzelnen Bauteile. ö ö... - Seite 7 Montage Vorbereitung der Bauteile Setzen Sie die Verbindergehäuse und die Verbindungsbolzen in die dafür vorgesehenen Bohrungen in der Bodenplatte (4 × Ver‐ bindergehäuse), der Deckplatte (4 × Verbindergehäuse) und in den Seitenteilen (jeweils 4 × Verbindungsbolzen). Die Verbindungsbolzen sitzen nach dem Einsetzen locker in den Bohrungen und spreizen sich erst auseinander, wenn beim dazuge‐ hörigen Bauteil die Verbindergehäuse festgedreht werden.
- Seite 8 Montage Seitenteile, Bodenplatte und Deckplatte montieren ö ö Seitenteil Bodenplatte, Deckplatte Positionieren Sie alle Verbindergehäuse so, dass die jeweiligen Verbindungsbolzen vollständig in die Bohrungen versenkt werden können und die Pfeilstellung der Verbindergehäuse Richtung Bohrung zeigen. Setzen Sie zunächst die Boden- und Deckplatte auf die jeweiligen Verbindungsbolzen eines Seitenteils und ziehen Sie die Verbindergehäuse der Boden- und Deckplatte im Uhrzeigersinn fest, um die Verbindung mit den eingesetzten Verbin‐...
- Seite 9 Montage Filzgleiter montieren Filzgleiter Senkkopfschraube Drehen Sie das montierte Rack mit der Bodenplatte nach oben. Verschrauben Sie die vier Filzgleiter mit dem mitgelieferten Senkkopfschrauben in den vorgesehenen Markierungen. Rackschienen montieren Verschrauben Sie die Rackschienen mit Hilfe der mitgelieferten Holzschrauben innenseitig parallel zur Vorderkante im Rack. Empfohlen wird dabei ein Abstand von ca.
-
Seite 10: Technische Daten
Technische Daten Technische Daten Thon Studio Desktop 2U Thon Studio Desktop 2U BK, graphit Artikelnummer 503453 Thon Studio Desktop 2U WH, weiß Artikelnummer 503447 Thon Studio Desktop 2U oak, eiche Artikelnummer 509420 Thon Studio Desktop 2U maple, ahorn Artikelnummer 524323 Thon Studio Desktop 2U beech, buche Artikelnummer 524320 Höheneinheiten... - Seite 11 Technische Daten Thon Studio Desktop 4U Thon Studio Desktop 4U BK, graphit Artikelnummer 503463 Thon Studio Desktop 4U WH, weiß Artikelnummer 503461 Thon Studio Desktop 4U oak, eiche Artikelnummer 509424 Thon Studio Desktop 4U maple, ahorn Artikelnummer 524322 Thon Studio Desktop 4U beech, buche Artikelnummer 524321 Höheneinheiten Einbautiefe...
- Seite 12 Technische Daten Thon Studio Desktop 7U Thon Studio Desktop 7U BK, graphit Artikelnummer 503478 Thon Studio Desktop 7U WH, weiß Artikelnummer 503477 Thon Studio Desktop 7U oak, eiche Artikelnummer 509429 Thon Studio Desktop 7U maple, ahorn Artikelnummer 524407 Thon Studio Desktop 7U beech, buche Artikelnummer 524406 Höheneinheiten Einbautiefe...
-
Seite 13: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wiederverwertung zugeführt werden. Beachten Sie die Hinweise und Kennzeichen auf der Verpackung. - Seite 14 Notizen studiorack...
- Seite 16 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
