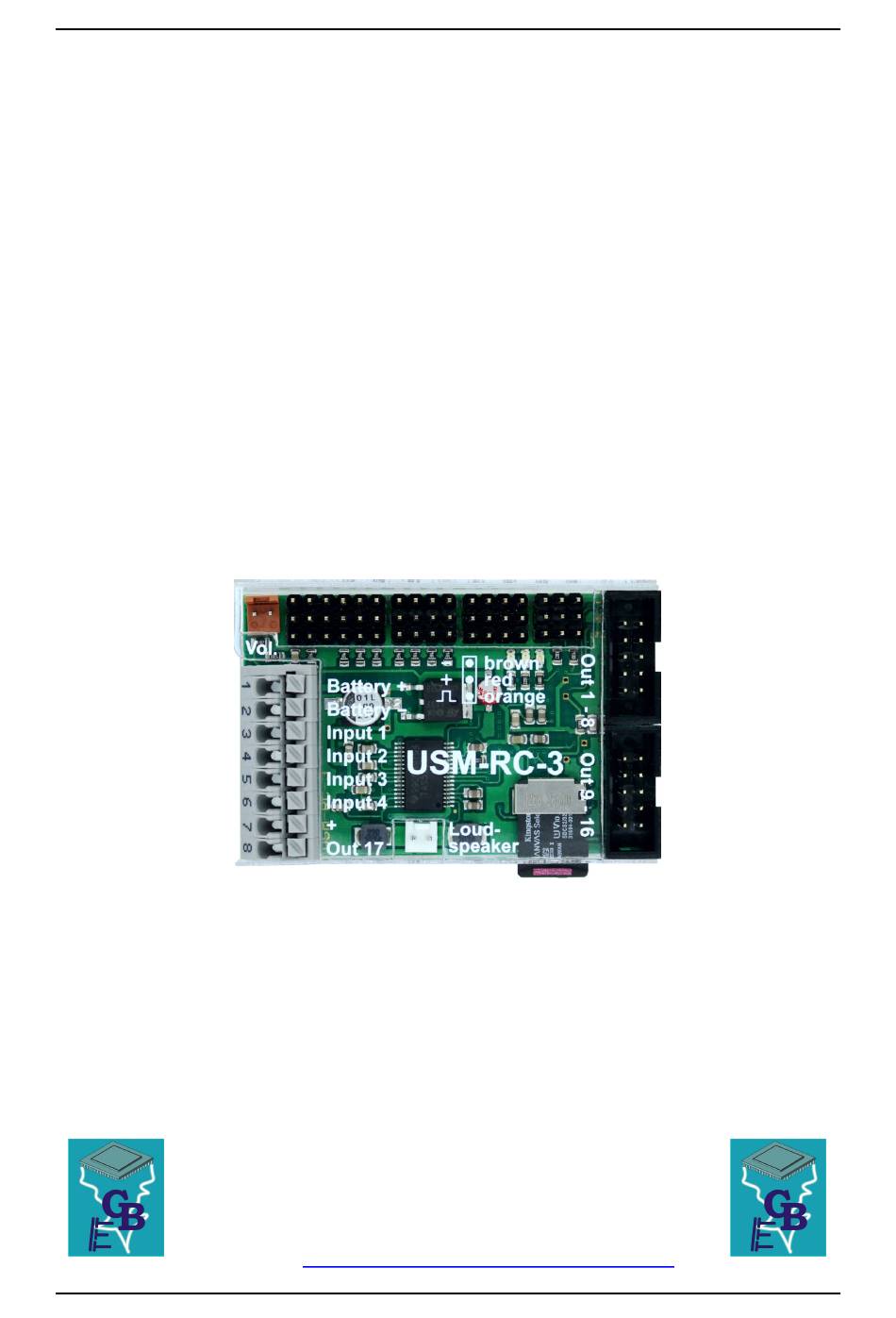

D
Soundmodul USM-RC-3
Bedienungsanleitung
Soundmodul
USM-RC-3
V1.00
BEIER-Electronic
Winterbacher Str. 52/4, 73614 Schorndorf - Weiler
Telefon 07181/46232, Telefax 07181/45732
eMail: modellbau@beier-electronic.de
Internet:
http://www.beier-electronic.de/modellbau
1
BEIER-Electronic
08.11.2021

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für BEIER-Electronic USM-RC-3

  • Seite 1 Soundmodul USM-RC-3 Bedienungsanleitung Soundmodul USM-RC-3 V1.00 BEIER-Electronic Winterbacher Str. 52/4, 73614 Schorndorf - Weiler Telefon 07181/46232, Telefax 07181/45732 eMail: modellbau@beier-electronic.de Internet: http://www.beier-electronic.de/modellbau BEIER-Electronic 08.11.2021...

  • Seite 2: Inhaltsverzeichnis

    Soundmodul USM-RC-3 Inhaltsverzeichnis Inhaltsverzeichnis ....................... 2 Beschreibung......................4 Sicherheitshinweise ....................5 Zusätzliche Informationen und Hilfe ................5 Technische Daten ...................... 6 Betriebsarten: Digitalbetrieb, Digitalbetrieb mit UFR-Fahrtregler, Analogbetrieb und Mixbetrieb ........................7 Anschlussbelegung Digitalbetrieb................9 Anschlussplan Digitalbetrieb ..................10 Anschlussbelegung Digitalbetrieb mit UFR-Fahrtregler ..........11 Anschlussplan Digitalbetrieb mit UFR-Fahrtregler ............
  • Seite 3 Statusanzeige mit LEDs ................... 60 Kraftwerk EasyBus Beleuchtungsplatinen ..............61 PC-Software „USM-RC-3 Sound-Teacher“ ............... 62 Bedienung der Software „USM-RC-3 Sound-Teacher“ ..........64 Speichern von Sounds und Konfigurationen auf der SD-Karte ........ 96 Übertragen von Projektdaten mit dem Datenkabel K-USB-2 ........97 Einstellung des Fahrsounds mit Hilfe des Fahrsounddiagramms ......

  • Seite 4: Beschreibung

    Durch verschiedene Betriebsarten kann das Soundmodul auch ohne handelsübliche Fernsteuerung verwendet werden. Mit der Software USM-RC-3 Sound-Teacher kann jedes Modell nach den eigenen Vorstellungen mit Sound-, Licht- und Servo-Funktionen gestaltet werden. Alle Einstellungen werden auf einer handelsüblichen Micro-SD-Karte gespeichert. Über 140 voreingestellte Projekte für Trucks, Autos, Schiffe und Baufahrzeuge...

  • Seite 5: Sicherheitshinweise

    Vor der ersten Installation empfehlen wir Ihnen unsere YouTube Videos anzuschauen. Schauen Sie sich die Videos des Soundmoduls USM-RC-2 ebenfalls an, da der Aufbau zum USM-RC-3 sehr ähnlich ist. Einen Link zu den Videos finden Sie auf unserer Homepage im linken Menü. BEIER-Electronic...

  • Seite 6: Technische Daten

    Soundmodul USM-RC-3 Technische Daten Versorgungsspannung (U 5 – 15 V Gleichspannung Stromaufnahme: Ruhestrom: ca. 80 mA Betrieb: Die Stromaufnahme ist von der Lautstärke und geschalteten Last abhängig. Proportional-Eingänge: 8 Stück Unterstützte Protokolle: • PPM / PCM (1,000 - 2,000 ms) •...

  • Seite 7: Betriebsarten: Digitalbetrieb, Digitalbetrieb Mit Ufr-Fahrtregler, Analogbetrieb Und Mixbetrieb

    Fahrtregler der UFR-Serie benötigt. Der Digitalbetrieb mit UFR-Fahrtregler hat gegenüber dem „normalen“ Digitalbetrieb einige Vorteile: • Die Übertragung der Geschwindigkeit ist genauer. • Wir empfehlen, bei einer kombinierten Nutzung des USM-RC-3 und einem UFR, die Lichtsteuerung über den Fahrtregler zu steuern. Reichen die Lichtausgänge am BEIER-Electronic...
  • Seite 8 Soundmodul USM-RC-3 UFR-Fahrtregler nicht aus, können z.B. die Kurvenlichter (oder auch jede beliebigen anderen Lichter) am Soundmodul angeschlossen werden. Dazu müssen für die entsprechenden Ausgänge nur die entsprechenden Ausgangstypen im Sound- Teacher eingestellt werden. • Das Soundmodul weiß, wann der UFR blinkt und kann den Blinkersound abspielen.

  • Seite 9: Anschlussbelegung Digitalbetrieb

    Soundmodul USM-RC-3 Anschlussbelegung Digitalbetrieb X1/1 Akku + (5 – 15 V) X1/2 Akku - X1/3 Schalt-Eingang 1 X1/4 Schalt-Eingang 2 X1/5 Schalt-Eingang 3 X1/6 Schalt-Eingang 4 X1/7 Plus-Anschluss für Ausgänge (intern mit X1/1 verbunden) X1/8 Schalt-Ausgang 17 (Hochstrom, max. 3,0 A)

  • Seite 10: Anschlussplan Digitalbetrieb

    Soundmodul USM-RC-3 Anschlussplan Digitalbetrieb Datenkabel K-USB-2 IR / BT Sender Kraftwerk EasyBus 2. Fahrtregler / Lenkservo Fahrtregler Eingang 4 Eingang 3 Eingang 2 Eingang 1 08.11.2021 BEIER-Electronic...

  • Seite 11: Anschlussbelegung Digitalbetrieb Mit Ufr-Fahrtregler

    Soundmodul USM-RC-3 Anschlussbelegung Digitalbetrieb mit UFR-Fahrtregler X1/1 Akku + (5 – 15 V) X1/2 Akku - X1/3 Schalt-Eingang 1 X1/4 Schalt-Eingang 2 X1/5 Schalt-Eingang 3 X1/6 Schalt-Eingang 4 X1/7 Plus-Anschluss für Ausgänge (intern mit X1/1 verbunden) X1/8 Schalt-Ausgang 17 (Hochstrom, max. 3,0 A) X2/1 Anschluss für UFR-Fahrtregler X4/1...

  • Seite 12: Anschlussplan Digitalbetrieb Mit Ufr-Fahrtregler

    Soundmodul USM-RC-3 Anschlussplan Digitalbetrieb mit UFR-Fahrtregler Datenkabel K-USB-2 IR / BT Sender Kraftwerk EasyBus Eingang 4 Eingang 3 Eingang 2 Eingang 1 08.11.2021 BEIER-Electronic...

  • Seite 13: Anschlussbelegung Mixbetrieb

    Soundmodul USM-RC-3 Anschlussbelegung Mixbetrieb X1/1 Akku + (5 – 15 V) X1/2 Akku - X1/3 Motor 1 + (Geschwindigkeit) X1/4 Motor 1 - (Geschwindigkeit) X1/5 Motor 2 + (Geschwindigkeit) X1/6 Motor 2 - (Geschwindigkeit) X1/7 Plus-Anschluss für Ausgänge (intern mit X1/1 verbunden) X1/8 Schalt-Ausgang 17 (Hochstrom, max.

  • Seite 14: Anschlussplan Mixbetrieb

    Soundmodul USM-RC-3 Anschlussplan Mixbetrieb Datenkabel K-USB-2 IR / BT Sender Kraftwerk EasyBus Lenkservo 08.11.2021 BEIER-Electronic...

  • Seite 15: Anschlussbelegung Analogbetrieb

    Soundmodul USM-RC-3 Anschlussbelegung Analogbetrieb X1/1 Akku + (5 – 15 V) X1/2 Akku - X1/3 Motor 1 + (Geschwindigkeit) X1/4 Motor 1 - (Geschwindigkeit) X1/5 Motor 2 + (Geschwindigkeit) X1/6 Motor 2 - (Geschwindigkeit) X1/7 Plus-Anschluss für Ausgänge (intern mit X1/1 verbunden) X1/8 Schalt-Ausgang 17 (Hochstrom, max.

  • Seite 16: Anschlussplan Analogbetrieb

    Soundmodul USM-RC-3 Anschlussplan Analogbetrieb Datenkabel K-USB-2 IR / BT Sender Kraftwerk EasyBus z.B. Schaltmodul 08.11.2021 BEIER-Electronic...

  • Seite 17: Einbau Des Soundmoduls

    Einbau des Soundmoduls Um das Soundmodul sicher in dem Modell zu befestigen, bietet sich unter anderem selbstklebendes Klettband an, welches auf der Kunststoffabdeckung des USM-RC-3 angebracht werden kann. Beim Einbau des Moduls darauf achten, dass keine Bauteile oder Leiterbahnen der Platine Metallteile berühren! Dies kann zu Kurzschlüssen führen, die das Soundmodul und daran angeschlossene Geräte...
  • Seite 18 Akkus abgeklemmt werden (oder Plus und Minus gleichzeitig)! Niemals zuerst (oder nur) die Minusleitung trennen! Anschluss des Lautsprechers: Der Lautsprecher wird am USM-RC-3 am Steckplatz X7 (weiß) angeschlossen. Das rote Kabel des Lautsprecheranschlusskabels wird an den Pluspol des Lautsprechers angeschlossen, das schwarze Kabel an den Minuspol des Lautsprechers.
  • Seite 19 Soundmodul USM-RC-3 Die Empfängerstromversorgung kann genauso geplant werden, als ob gar kein Soundmodul angeschlossen wäre. Also z.B. bei 2 Fahrtreglern mit BEC, muss dann ein BEC deaktiviert werden. Anschluss der Schalt-Ausgänge 1 - 16: Die Ausgänge 1 - 16 des Moduls liegen auf den Wannenstiftleisten X3 und X4.
  • Seite 20 Kabel des Servokabels zeigt dabei zum Rand der Platine. Das Soundmodul wird nicht über das Datenkabel mit Spannung versorgt. Soll das Datenkabel verwendet werden, muss das USM-RC-3 ganz normal über den Akku mit Spannung versorgt werden. Allgemeine Hinweise zu der Verdrahtung im Modell: Für den Anschluss der Versorgungsspannung sollten Kabel mit einem Querschnitt...

  • Seite 21: Anschluss Des Soundmoduls Im Digitalbetrieb

    Soundmodul USM-RC-3 Wichtig ist auch, auf eine möglichst „saubere“ Leitungsverlegung zu achten, d.h. kurze Kabel zu benutzen und keine unnötigen Schleifen zu verlegen. Anschluss des Soundmoduls im Digitalbetrieb Anschluss der Proportionaleingänge An die Stiftleiten X2/1 – X2/8 können bis zu 8 Proportionalkanäle eines RC- Empfängers angeschlossen werden.
  • Seite 22 Soundmodul USM-RC-3 Sollte der Fahrtregler ein BEC (also eine Spannungsversorgung für den Empfänger) haben, wird die BEC-Spannung über die Steckplätze X2/1 bzw. X2/2 vom Fahrtregler zum Empfänger weitergeleitet. Anschluss der Schalt-Eingänge Über die Schalt-Eingänge an den Klemmen X1/3 – X1/6 können 4 verschiedene Funktionen (siehe Seite 36) ausgelöst werden.

  • Seite 23: Anschluss Des Soundmoduls Im Digitalbetrieb Mit Ufr-Fahrtregler

    Soundmodul USM-RC-3 Anschluss des Soundmoduls im Digitalbetrieb mit UFR- Fahrtregler Anschluss an den UFR-Fartregler Die Stiftleiste X2/1 wird mit einem der mitgelieferten Servo-Patchkabel, mit der Stiftleiste X4/1 (unten) des Fahrtreglers verbunden. Über dieses Servo-Patchkabel erhält das Soundmodul die Informationen für die Geschwindigkeit und die Lichter.
  • Seite 24 Soundmodul USM-RC-3 Anschluss der Schalt-Eingänge Über die Schalt-Eingänge an den Klemmen X1/3 – X1/6 können 4 verschiedene Funktionen (siehe Seite 36) ausgelöst werden. Alle Schalt-Eingänge des Soundmoduls sind minusschaltend. Um eine Funktion auszulösen, muss der Minuspol der Versorgungsspannung an den jeweiligen Eingang geschaltet werden.

  • Seite 25: Anschluss Des Soundmoduls Im Analogbetrieb

    Soundmodul USM-RC-3 Anschluss des Soundmoduls im Analogbetrieb Anschluss der Motoren Im Analogbetrieb wird die Fahrgeschwindigkeit des Modells über die Motorspannung ermittelt. Hierzu können 1 oder 2 Gleichstrommotoren an die Klemmen X1/3 und X1/4 bzw. X1/5 und X1/6 angeschlossen werden. Diese Verbindung zum Soundmodul erfolgt parallel zu den bestehenden Anschlüssen des Fahrtreglers.

  • Seite 26: Anschluss Des Soundmoduls Im Mixbetrieb

    Soundmodul USM-RC-3 Anschluss des Soundmoduls im Mixbetrieb Anschluss der Motoren Im Mixbetrieb wird die Fahrgeschwindigkeit des Modells über die Motorspannung ermittelt. Hierzu können 1 oder 2 Gleichstrommotoren an die Klemmen X1/3 und X1/4 bzw. X1/5 und X1/6 angeschlossen werden. Diese Verbindung zum Soundmodul erfolgt parallel zu den bestehenden Anschlüssen des Fahrtreglers.
  • Seite 27 Soundmodul USM-RC-3 Anschluss der Schalt-Eingänge Ist nur 1 Motor für die Fahrgeschwindigkeitserkennung an X1/3 und X1/4 angeschlossen, können die beiden Klemmen X1/5 und X1/6 als Schalt-Eingänge verwendet werden, über die verschiedene Funktionen (siehe Seite 36) ausgelöst werden können. Alle Schalt-Eingänge des Soundmoduls sind minusschaltend. Um eine Funktion auszulösen, muss der Minuspol der Versorgungsspannung an den jeweiligen...

  • Seite 28: Lautsprecher

    Soundmodul USM-RC-3 Lautsprecher An das Soundmodul USM-RC-3 kann ein Lautsprecher angeschlossen werden, der eine Impedanz von mindestens 4 Ω hat und mit einer Leistung von mind. 8 W ausgelegt ist. Wir empfehlen einen Breitbandlautsprecher mit 4 Ω oder 8 Ω...

  • Seite 29: Lautstärkeeinstellung

    Werden mehrere Optionen zur Lautstärkeeinstellung gleichzeitig verwendet, z.B. ein Lautstärkepoti parallel zu einer Funktion, dann regelt immer die am niedrigsten eingestellte Lautstärke die maximale Lautstärke am Modell. Beim USM-RC-3 gibt es die Funktion „Ton aus“, mit der die komplette Soundausgabe des Moduls abgeschaltet werden kann. BEIER-Electronic...

  • Seite 30: Sounds

    Soundmodul USM-RC-3 Sounds Alle Sounds werden beim Soundmodul mit der Software USM-RC-3 Sound-Teacher in „Sound-Slots“ gespeichert. Es müssen nicht alle Slots mit einem Sound belegt werden. Ist z.B. kein Anfahrgeräusch gewünscht, kann dieser Slot auch frei gelassen werden. Die Slots für „Standgeräusch“ und „FG1“ (Fahrgeräusch) sollten jedoch unbedingt mit...

  • Seite 31: Fahrsound

    Soundmodul USM-RC-3 Fahrsound Der Fahrsound setzt sich aus mehreren Einzelgeräuschen zusammen. In der Regel besteht der Fahrsound aus: Anlassgeräusch, Standgeräusch, Fahrgeräusch und ein Abstellgeräusch. Zusätzlich sind Slots für Anfahrgeräusch, Anhaltgeräusch, bis zu 5 unterschiedliche Fahrgeräusche (z.B. Gänge), bis zu 8 Übergangssounds zwischen den verschiedenen Fahrgeräuschen (z.B.
  • Seite 32 Soundmodul USM-RC-3 Fahrgeräusche / Gänge FG1 - FG5 Das Fahrgeräusch wird abgespielt, wenn das Fahrzeug fährt. Das Fahrgeräusch wird dabei, wie auch das Standgeräusch, immer als Endlosschleife abgespielt. Die Abspielgeschwindigkeit des Sounds ist hierbei abhängig von der Geschwindigkeit des Fahrzeugs. Das Soundmodul erkennt, wie schnell sich das Fahrzeug bewegt, und spielt das Fahrgeräusch in der entsprechenden...
  • Seite 33 Beispielsounds für verschiedene Fahrzeuge. Um das Soundmodul mit einem neuen Sound zu bespielen, starten Sie das Programm „USM-RC-3 Sound-Teacher“, öffnen die „*.usm-rc-3“ Projektdatei (Menü „Datei“  „Projekt öffnen“), die sich im jeweiligen Order befindet und speichern die Projektdaten auf die SD-Karte.

  • Seite 34: Fahrsound Ein- Und Ausschalten

    Soundmodul USM-RC-3 Die Soundprojekte des Soundmoduls USM-RC-2 und des Soundfahrtreglers SFR-1 sind mit dem Soundmodul USM-RC-3 kompatibel und können eingelesen werden. Alle Einstellungen, die im Soundmodul bisher nicht vorhanden waren, stehen automatisch auf Standardwerten. Wir empfehlen alle Einstellungen zu kontrollieren und gegebenenfalls anzupassen.

  • Seite 35: Fahrsound 2

    Soundmodul USM-RC-3 wie oft der Knüppel betätigt werden muss, um den Fahrsound ein- bzw. auszuschalten (siehe Seite 47). Fahrsound über die Schalteingänge X1/3 – X1/6 einschalten: Der Fahrsound kann auch über die Schalteingänge an der Klemme X1/3 – X1/6 eingeschaltet werden. Hierzu muss im Sound-Teacher einer der Schalteingänge mit der Funktion „Fahrsound ein/aus"...

  • Seite 36: Funktionen Des Soundmoduls

    Fahrsound 2 aus angesteuert. Diese Funktionen werden weiterhin über den Gaskanal für den normalen Fahrsound gesteuert. Funktionen des Soundmoduls Zusätzlich zum Fahrsound bietet das USM-RC-3 weitere Funktionen, die über die Fernsteuerung gesteuert werden können. Hier eine Übersicht der möglichen Funktionen: Zusatzsounds •...
  • Seite 37 Soundmodul USM-RC-3 • Schiff: Schleppend • Schiff: Assistierend • Schiff: Fischend • Rauchgenerator Sonstige • Keine Funktion • Fahrsound ein/aus • Fahrsound 2 ein/aus • Zufallssound ein/aus • Lautstärke + / - • Ton aus • Spiel mit Gaspedal • Fahrsound Drehzahländerung •...

  • Seite 38: Zusatzsounds 1 - 30

    Soundmodul USM-RC-3 Zusatzsounds 1 - 30 Neben dem Fahrsound kann das USM-RC-3 bis zu 30 Zusatzsounds abspielen. Typische Zusatzsounds sind Hupen, Hydraulik- und Druckluftgeräusche, Signalhörner, Schussgeräusche, Lieder, Funksprüche, usw. Um ein Zusatzsound abspielen zu können, muss dieser über einen Startimpuls aktiviert werden.
  • Seite 39 Soundmodul USM-RC-3 Auslösung über Proportionalkanäle als Memory-Funktion oder über den EKMFA-Modus: Modus Funktion Einmal / Komplett Wird der Sound gestartet, wird dieser genau einmal, von Anfang bis zum Ende abgespielt und stoppt dann. Ein Stoppen des Sounds ist vorher nicht möglich, er wird also immer komplett abgespielt.

  • Seite 40: Zufallssounds

    Soundmodul USM-RC-3 Zufallssounds Bis zu 8 Zufallssounds können mit dem Soundmodul USM-RC-3 abgespielt werden. Die Zeitpunkte des Soundabspielens werden durch einen Zufallsgenerator bestimmt. Die Zeitspanne in denen der Sound einmal abgespielt wird (min./max.) kann für jeden Sound einzeln im Sound-Teacher unter Konfiguration  Zufallssound, im Bereich von 1 –...
  • Seite 41 Soundmodul USM-RC-3 Funktion „Play / Stop“: Wird diese Funktion aktiviert, startet der WAV-Player mit der Wiedergabe des ersten Titels. Wird diese Funktion nochmals aktiviert, wird die Wiedergabe gestoppt. Die Wiedergabe eines Titels startet immer vom Anfang des Titels. Ist ein Titel zu Ende abgespielt, wird zum nächsten Titel gesprungen. Über die Option „Wiedergabe nach jedem Titel stoppen“...

  • Seite 42: Funktionsbelegung Der Proportionalkanäle

    Mit einem 3-Positionen Schalter können jedoch nur die Bereiche A, N und D angesteuert werden. Die Bereiche B und C haben hier keine Funktion. Die „Größe“ der Bereiche kann über den USM-RC-3 Sound-Teacher, durch ändern der 4 Schwellen, an die Fernsteuerung angepasst werden.
  • Seite 43 Soundmodul USM-RC-3 Einem Proportionalkanal können theoretisch bis zu 12 Funktionen zugeordnet werden. In der Praxis macht das meist keinen Sinn. Es sollte z.B. vermieden werden, einen Bereich gleichzeitig mit einer statischen und einer Memory-Funktion zu belegen. Unterschied zwischen statischer und Memory-Funktion:...
  • Seite 44 Die Neutralstellungen der Proportionalkanäle #1 und #2 wird bei jedem Start des USM-RC-3 neu eingelesen. Hier muss also darauf geachtet werden, dass beim Einschalten des USM-RC-3, das Gas und die Lenkung am Sender in Neutral stehen. Die Neutralstellungen aller anderen Kanäle liegen fest bei 1,500 ms.

  • Seite 45: Steuerknüppelsimulation Über Tasten Oder Schalter

    Soundmodul USM-RC-3 Steuerknüppelsimulation über Tasten oder Schalter Um freie Proportionalkanäle am Empfänger für Funktionen nutzen zu können, können die 4 Positionen eines Steuerknüppels mit Tasten oder Schaltern simuliert werden. Dies ist praktisch sollten die Steuerknüppel mit anderen Funktionen bereits belegt sein.

  • Seite 46: Nautic-Modus / Multiswitch-Modus

    Der Nautic-Modus bzw. Multiswitch-Modus ist eine praktische Möglichkeit, Funktionen des Soundmoduls über die Fernsteuerung zu steuern. Hierzu wird das entsprechende Schaltermodul im Sender benötigt. Momentan unterstützt das USM-RC-3 folgende Schaltermodule (bzw. dazu kompatible Module): • BEIER-Electronic NMS-16-R, NMS-16-G und NMS-24-G • BEIER-Electronic EMS-16-R, EMS-16-G und EMS-24-G •...

  • Seite 47: Ein-Kanal-Multifunktionsauswahl (Ekmfa)

    Soundmodul USM-RC-3 Im BEIER-Electronic Forum unter FAQ finden Sie eine Schritt für Schritt Anleitung, wie Sie bei Nautic/Multiswitch Problemen bei der Fehlersuche vorgehen. Beitrag: Hilfe, mein Nautic-/Multiswitchmodul funktioniert nicht https://www.beier-electronic.de/modellbau/forum/viewtopic.php?f=8&t=744 Bei Anlagen mit Jeti Duplex 2,4 GHz, muss die „Output period“ des Empfängers, mit Hilfe der Jeti-Box, auf „ByTransmitter“...

  • Seite 48: Summensignale S-Bus, Sumd/Sumd3 Und I-Bus

    Fähigkeit zur Ausgabe des Summensignals besitzen. Eventuell muss das Summensignal zusätzlich im Sendermenü aktiviert werden. Durch das Summensignal können am USM-RC-3 statt 8 nun bis zu 16 vollwertige Proportionalkanäle verwendet und mit Funktionen belegt werden. Der Summensignal-Ausgang des Empfängers wird, mit einem Servo-Patchkabel, mit dem Proportionaleingang „Prop #8“...

  • Seite 49: Schalt-Ausgänge

    Soundmodul USM-RC-3 Für alle anderen Funktionen des USM-RC-3 sollte der Modus „EIN/AUS“ gewählt werden. Schalt-Ausgänge Auf dem Soundmodul sind 17 Ausgänge vorhanden, die zur Ansteuerung von LEDs, Lampen, Relais, Rauchgeneratoren usw. verwendet werden können. Jedem Ausgang können verschiedene Licht- bzw. Schaltfunktionen zugewiesen werden. Je nach Bedarf, können Lichter unter anderem blinken, flackern oder mit einer...
  • Seite 50 Soundmodul USM-RC-3 • Schiff: Rundumlicht rot oben, mitte oder unten • Schiff: Rundumlicht grün oben • Schiff: Rundumlicht weiß mitte oder unten • Schiff: 1. Toplicht / 2. Toplicht • Schiff: Ankerlicht • Schiff: Seitenlicht • Schiff: Hecklicht • Schiff: Schlepplicht •...
  • Seite 51 Soundmodul USM-RC-3 Wird der Ausgang aktiviert, schaltet dieser Ausgang für eine bestimmte Zeit ein und geht dann wieder aus. Eine typische Anwendung ist hier z.B. ein kurzer Mündungsblitz bei einem Kanonenschuss. Die Impulsdauer kann im Sound-Teacher eingestellt werden. Der Wert für die Impulsdauer wird, in dem Feld „Option 1“...
  • Seite 52 Soundmodul USM-RC-3 einem Schalteingang (X1/3 - X1/6) des Soundmoduls und belegt den Schalteingang mit der Funktion „Rückwärtsfahrt“. Hier wird dann das Rückfahrlicht (und der Rückfahrwarner) nicht mehr über die interne Auswertung der Fahrrichtung geschaltet, sondern über diesen Schalteingang. Ausgang „Bremslicht“...
  • Seite 53 Soundmodul USM-RC-3 Die Helligkeit des Abblendlichts wird bei „Option 1“ angegeben (z.B. 30 %). Die Helligkeit des Fernlichts wird bei „Option 2“ angegeben (z.B. 60 %). Dabei ist zu beachten, dass diese 3 Helligkeiten addiert werden, wenn mehrere Lichter eingeschaltet sind. Man sollte also vermeiden in der Summe auf über 100 % zu kommen, denn mehr als den Ausgang voll einzuschalten, geht nun mal nicht.
  • Seite 54 Soundmodul USM-RC-3 Ausgang „Beim Beschleunigen ein“ Dieser Ausgang schaltet immer kurz ein, sobald das Modell beschleunigt. Ausgang „Ab Fahrgeschwindigkeit ein“ Überschreitet das Modell die, im Sound-Teacher eingestellte Fahrgeschwindigkeit, schaltet dieser Ausgang ein. Der Wert hierfür wird bei „Option 1“ eingetragen.
  • Seite 55 Soundmodul USM-RC-3 Die Lichteinstellungen für "In Fahrt" und „Vor Anker“ können entweder manuell über die einzelnen Funktionen "Schiff: In Fahrt" oder „Schiff: Vor Anker“ (z.B. über Nautic- Schalter) geschaltet, oder automatisch über den Gaskanal (Proportionalkanal #1) gesteuert werden. Wird die automatische Erkennung von "In Fahrt" bzw. "Vor Anker" verwendet, muss diese in der Konfiguration im Sound-Teacher eingeschaltet werden (Konfiguration ...
  • Seite 56 Diese Ausgänge, mit Lichteinstellungen speziell für Panzer, können nur über den programmierbaren Lichtschalter (siehe Seite 84) über die Funktionen „Lichtschalter +“ und „Lichtschalter -“ geschaltet werden. Übertragung der Ausgänge zu einem Auflieger/Anhänger-Lichtmodul Die Ausgänge 1 – 12 des USM-RC-3 können per Infrarotsignal zu unserem IR- Lichtmodul SM-IR-16-2 übertragen werden.

  • Seite 57: Ausgangs-Sequenzen

    • Einschaltflackern von Leuchtstofflampen • Beliebige Flackerlichter und Blitzer Servoausgänge Auf dem USM-RC-3 sind 4 Servoausgänge (X5/1 - X5/4) vorhanden. Die Servoausgänge liefern die üblichen Impulse von 1,000 - 2,000 ms, daher können normale Standard-Servos und auch Fahrtregler angeschlossen werden.

  • Seite 58: Funktions-Sequenzen

    Soundmodul USM-RC-3 • Position #1 • Position #2 • Position #3 • Position #4 Direkte, proportionale Steuerung über einen Prop.-Kanal: Im Sound-Teacher kann hier ein beliebiger Prop.-Kanal zugewiesen werden, der für die „direkte Servosteuerung“ verwendet werden soll (siehe Seite 90). Das Servo verhält sich dann so, als ob es direkt am Empfänger angeschlossen wäre.

  • Seite 59: Spannungsüberwachung

    Soundmodul USM-RC-3 Spannungsüberwachung Das Soundmodul misst permanent die Höhe der angelegten Versorgungsspannung an den Klemmen X1/1 und X1/2. Sinkt diese für länger als 10 Sekunden unter die, im Sound-Teacher unter Konfiguration  Allgemein eingestellte Schwelle, können verschiedene Aktionen ausgelöst werden: •...

  • Seite 60: Stromüberwachung

    Soundmodul USM-RC-3 Stromüberwachung Die Schalt-Ausgänge 1 - 16 des USM-RC-3 besitzen eine Stromüberwachung, die eine Überlastung erkennt und alle Ausgänge sofort abschaltet, um diese vor Beschädigung zu schützen. Die Ausgänge sind durch diese Stromüberwachung allerdings nicht zu 100% kurzschlussfest! Daher sollten Kurzschlüsse an den Ausgängen unbedingt vermieden werden! Wird ein Überstrom erkannt, wird der Zusatzsound „Sound bei Überstrom“...

  • Seite 61: Kraftwerk Easybus Beleuchtungsplatinen

    X9 des USM-RC-3 zur Verfügung. Achtung: Hier wird ein EasyBus Adapter passendem Anschluss (Servostecker) benötigt! Die 17 Schaltausgänge des USM-RC-3 können auch bei aktivierten EasyBus trotzdem für weitere Beleuchtung benutzt werden. Die EasyBus Beleuchtungsplatinen benötigen mindestens die Softwareversion V4.08 damit diese am USM-RC-3 funktionieren. Haben die Beleuchtungsplatinen noch eine ältere Softwareversion, können diese über die Kraftwerk-Software “ControlPanel”...

  • Seite 62: Pc-Software „Usm-Rc-3 Sound-Teacher

    Soundmodul USM-RC-3 PC-Software „USM-RC-3 Sound-Teacher“ Mit der Software „USM-RC-3 Sound-Teacher“ kann das Soundmodul konfiguriert und die Sounddaten auf die SD-Karte übertragen werden. Systemvoraussetzungen • Windowskompatibler PC • Windows 2000, NT, XP, Vista, Windows 7, Windows 8 oder Windows 10 • ca. 20 MB freier Festplattenspeicher •...
  • Seite 63 Während der Installation des Sound-Teachers wird ein Eintrag im Startmenü angelegt, über den das Programm gestartet werden kann. Klicken Sie dazu auf den „Start“-Button links unten, und suchen Sie in der Liste den Ordner „USM-RC-3 Sound-Teacher“, klicken diesen an und klicken anschließend auf „USM-RC-3 Sound- Teacher“.

  • Seite 64: Bedienung Der Software „Usm-Rc-3 Sound-Teacher

    Soundmodul USM-RC-3 Bedienung der Software „USM-RC-3 Sound-Teacher“ Menüs Erstellen eines neuen Projektes Neues Projekt erstellen Projekt öffnen Öffnen eines bestehenden Projektes Speichern des aktuellen Projektes Projekt speichern Projekt speichern unter Speichern des aktuellen Projektes unter einem neuen Namen Funktionsbelegung des Druckt eine Übersicht über die...
  • Seite 65 Soundmodul USM-RC-3 Sounds konfigurieren In dem Soundmodul USM-RC-3 können viele verschiedene Sounds in den Slots abgelegt werden. Die Sounds sind in 5 verschiedene Bereiche unterteilt: Fahrsound, Fahrsound 2, Zusatzsounds, Zufallssounds und WAV-Player. Gibt an, in welchem Ordner das Soundprojekt gespeichert Projektordner ist.
  • Seite 66 Soundmodul USM-RC-3 Der Sound-Teacher wandelt die Sound-Datei immer in das Format 44,1 kHz, 16 Bit, mono um. Um einen optimalen Sound zu erhalten, sollte die WAV-Datei jedoch auch schon vorher in diesem Format vorliegen. Liegt die zu öffnende Datei nicht in einem Format vor, das der Sound-Teacher einlesen kann, wird dies angezeigt.
  • Seite 67 10 ms besser als mit 20 ms. Zur Fehlersuche und Überprüfung der ankommenden Signale am Soundmodul können vom USM-RC-3, während des Betriebs, Diagnosedaten auf die SD-Karte geschrieben werden. Diese Daten können mit der Diagnose über den Sound- Teacher ausgelesen und angezeigt werden (siehe Seite 101).
  • Seite 68 Soundmodul USM-RC-3 Die „Autostart-Funktion“ wird immer beim Einschalten des Moduls (Anlegen der Versorgungsspannung) ausgeführt. Hier kann eine beliebige Funktion hinterlegt werden (z.B. ein Zusatzsound). Lautstärke Die Standardlautstärke (10-100 %) beim Starten des Soundmoduls kann hier eingestellt werden. Diese ist hilfreich, wenn kein Lautstärkepoti angeschlossen ist.
  • Seite 69 Eine 4-stellige PIN schützt davor, dass das Modell von Fremden gesteuert werden kann. Nur wenn die gleiche PIN in der App eingestellt ist, kann das USM-RC-3 damit gesteuert werden. Die Standard-PIN lautet: 0000 Lichtmodul: Das Protokoll für die Übertragung zu einem Lichtmodul im Anhänger oder Auflieger...
  • Seite 70 Soundmodul USM-RC-3 Konfiguration - Fahrsound - Fahrsound Fahrsound-Optionen Hier wird eingestellt, ob das Modell 1 oder 2 Antriebsmotoren hat, von dessen/deren Geschwindigkeit der Fahrsound abhängig sein soll. Beim Betrieb mit 2 Antriebsmotoren kann bestimmt werden, ob für die Geschwindigkeit des Fahrsounds, der Mittelwert von beiden Geschwindigkeiten der Motoren (bzw.
  • Seite 71 Soundmodul USM-RC-3 Die Schwelle für das Bremsgeräusch legt fest, wie stark das Fahrzeug abgebremst werden muss, damit das Bremsgeräusch abgespielt wird. Es sind Werte zwischen 1 und 30 möglich. Je höher die Schwelle eingestellt wird, desto stärker muss gebremst werden, damit die Funktionen ausgelöst wird.
  • Seite 72 Soundmodul USM-RC-3 Schwelle für den Nullpunkttotbereich: Wenn das Modell steht, sich also die Antriebsmotoren nicht drehen, aber das Soundmodul trotzdem nicht das Standgeräusch, sondern schon ab und zu das Fahrgeräusch spielt, kann dieser Wert etwas erhöht werden. Wenn dagegen das Standgeräusch noch gespielt wird, obwohl sich das Modell schon bewegt, kann dieser Wert verringert werden.
  • Seite 73 Soundmodul USM-RC-3 Konfiguration - Fahrsound - Fahrsound 2 Verschiedene Parameter für den Fahrsound 2 können hier konfiguriert werden. Geschwindigkeit über Kanal: Hier wird festgelegt über welchen Proportionalkanal, die Geschwindigkeit des 2. Fahrsounds gesteuert werden soll. Nullpunkt: Die Neutralstellung des Gasknüppels für Fahrsound 2 kann hier festgelegt werden.
  • Seite 74 Soundmodul USM-RC-3 sinnvoll, wenn hiermit z.B. einen Turmdrehsound beim Panzer realisiert werden soll. Ansonsten wäre es notwendig vor dem Turmdrehen, den 2. Fahrsound über die Funktion „Fahrsound 2 ein“ zu aktivieren. Konfiguration - Zufallssounds Zufallssounds Sollen mit dem Soundmodul Zufallssounds (siehe Seite 40) abgespielt werden, wird hier eingestellt, in welchen zeitlichen Abständen die Zufallssounds erzeugt werden...
  • Seite 75 Soundmodul USM-RC-3 Konfiguration - S-BUS / SUMD Soll ein Summensignal des Empfängers ausgewertet werden, kann dies hier aktiviert werden. Der Summenkanal des Empfängers wird mit dem Prop.-Kanal #8 (X2/8) des Soundmoduls verbunden. Die einzelnen Kanäle des Summensignals können hier den Prop.-Kanälen des Soundmoduls zugeordnet werden.
  • Seite 76 Soundmodul USM-RC-3 Konfiguration - Proportionalkanäle Belegung und Schwellen für Proportionalkanäle Hier können für jeden der Proportionalkanäle #2 - #8 (bzw. #2 - #16 bei Verwendung eines Summensignals), die Bereiche A, B, C und D mit den möglichen Funktionen des Soundmoduls belegt werden.
  • Seite 77 Soundmodul USM-RC-3 Konfiguration - Nautic/Multiswitch Soll der Nautic-/Multiswitch-Modus verwendet werden, muss dieser hier aktiviert werden. Schalterbelegung Jeder Schalterstellung kann die gewünschte Funktion zugeordnet werden (siehe Seite 46). Je nach Funktion, kann für jeden Schalter eine Memory-Funktion aktiviert werden. Für das richtige Übertragungsprotokoll ist es wichtig den Typ der Fernsteuerung bzw.
  • Seite 78 Soundmodul USM-RC-3 Konfiguration - EKMFA-Modus Der EMKFA-Modus kann für Proportionalkanal #3 aktiviert werden. Die einzelnen Funktionen können hier den zwei Schalterpositionen A und D zugeordnet werden und mit der entsprechenden Anzahl von Betätigungen in diese Position aktiviert werden (siehe Seite 47).
  • Seite 79 Firma Kraftwerk ausgewertet werden. Der Kanal des Steuerpads wird vom Empfänger- Ausgang, mit Prop #3 (X2/3) oder Prop #4 (X2/4) des USM-RC-3 verbunden. Mit dem Steuerpad können bis zu 44 Funktionen ausgelöst werden: • 11 Tasten auf Ebene 1, kurzer Tastendruck •...
  • Seite 80 Soundmodul USM-RC-3 Einlernen des Steuerpads: Vor der ersten Verwendung, muss das USM-RC-3 auf das Steuerpad, bzw. den Sender eingelernt werden. Das funktioniert wie folgt: 1. Das Soundmodul von der Versorgungsspannung trennen. 2. Sender und Empfänger einschalten. 3. Alle Kanäle/Geber am Sender in Neutralstellung bringen und nur die „Umschalttaste“...
  • Seite 81 Soundmodul USM-RC-3 Konfiguration - Ausgänge Die farbigen Kästchen neben den Ausgängen, zeigen die Farbe des Flachbandkabels des jeweiligen Ausgangs an. Ausgangs-Typ Hier können den 17 Schalt-Ausgängen die verschiedenen Funktionen zugeordnet werden (siehe Seite 49). Helligkeit Für jeden Ausgang kann die Helligkeit (Intensität) in 2 %-Schritten eingestellt werden.
  • Seite 82 Soundmodul USM-RC-3 Konfiguration - Ausgänge - Ausgangsoptionen Ist die Option „Lichterflackern beim Anlassen“ aktiviert, flackern alle eingeschalteten Ausgänge (leicht, mittel, stark oder aus), während das Anlassgeräusch (Kalt- oder Warmstart) abgespielt wird. Der Glühlampeneffekt kann in 3 Stufen eingestellt werden: Leicht, mittel, stark.
  • Seite 83 Soundmodul USM-RC-3 Zusätzlich kann festgelegt werden, dass sich die Blinker nach einer bestimmten Blinkanzahl automatisch abschalten. Die Blinker können vollautomatisch, sobald gelenkt wird, aktiviert und danach wieder deaktiviert werden. Die Lenkschwellen dafür können getrennt eingestellt bzw. angepasst werden. Erlaubte Werte sind 5 - 100 (%) und entsprechen dem Lenkeinschlag.
  • Seite 84 Soundmodul USM-RC-3 können das Stand- und Abblendlicht, jedoch nicht mehr über Funktionen „Standlicht“ bzw. „Abblendlicht“ ein- oder ausgeschalten werden! Für die Schiffs-Lichtfunktionen kann gewählt werden, ob das Erkennen von "In Fahrt" bzw. "Vor Anker" über den Gaskanal auf Prop. #1 erfolgen soll. Der Zustand "In Fahrt"...
  • Seite 85 Soundmodul USM-RC-3 Bei allen anderen Lichtern ist bei einem „ “ der Ausgang in dieser Stufe auch  tatsächlich immer eingeschaltet. So sind z.B. in den Tarnstufen (für Militärfahrzeuge) -1 bis -4, das Rückfahr- und Bremslicht, sowie die Blinker in der Regel komplett abgeschaltet.
  • Seite 86 Soundmodul USM-RC-3 Wird eine Ausgangs-Sequenz aktiviert, hat immer die Sequenz Vorrang vor einer normalen Funktion (z.B. Blinker, Standlicht usw.) des Ausgangs. D.h. die normale Funktion des Ausgangs wird während der aktiven Sequenz abgeschaltet. Alle Ausgänge, die hier in einer Ausgangs-Sequenz ausgewählt wurden, erscheinen automatisch in der Tabelle.
  • Seite 87 Soundmodul USM-RC-3 Wird mit der rechten Maustaste in die Tabelle geklickt, bieten sich folgende Funktionen: Löscht den Schritt, auf den mit der rechten Maustaste Schritt löschen geklickt wurde. Alle weiteren Schritte werden um eine Reihe nach oben geschoben. Fügt vor dem Schritt, auf den mit der rechten Maustaste Schritt einfügen...
  • Seite 88 Soundmodul USM-RC-3 Konfiguration - Servo-Ausgänge - Servo-Sequenz 1 + 2 Für die Servoausgänge 1 und 2 können zeitlich gesteuerte Ablauf-Sequenzen programmiert werden. Eine Sequenz kann aus bis zu 10 Schritten bestehen. Für jeden Schritt muss nun eine Servoposition (1,000 - 2,000 ms) vorgegeben werden, die die Startposition in diesem Schritt vorgibt.
  • Seite 89 Soundmodul USM-RC-3 Sound bei Servobewegung Ist diese Option aktiviert, wird der Zusatzsound für das Servo immer abgespielt, solange sich das Servo bewegt. Sound wenn nicht in Grundstellung Bei dieser Option wird der Zusatzsound dann immer abgespielt, wenn sich das Servo nicht in Grundstellung (Position von Schritt 1) befindet.
  • Seite 90 Soundmodul USM-RC-3 Konfiguration - Servo-Ausgänge - Servos 1 + 2 und Servos 3 + 4 Hier können die 4 Servoausgänge (siehe Seite 57) des USM-RC-3 konfiguriert werden. Sollen die Servoausgänge 1 und 2 verwendet werden, müssen diese im Sound- Teacher eingeschaltet werden. Die Servoausgänge 3 und 4 sind immer automatisch aktiviert.
  • Seite 91 Direkte Servosteuerung Die beiden Servoausgänge des Soundmoduls können auch direkt (stufenlos) über einen der Proportionaleingänge des USM-RC-3 gesteuert werden. Das Proportionalsignal welches vom Empfänger kommt wird dabei 1:1 zum Servo weitergeleitet. Damit kann z.B. eine lenkbare Achse gesteuert werden. Dieser Proportionalkanal des Soundmoduls ist jedoch dann nur für die Steuerung des...
  • Seite 92 Soundmodul USM-RC-3 Eine Skalierung des Servoweges zwischen -100 % und +100 % ist ebenfalls möglich. Negative Werte bewirken eine Invertierung der Laufrichtung des Servos. Beispiel: Ansteuern eines Fahrtreglers für einen Hilfs- oder Nebenantrieb: Der Servoausgang, der verwendet werden soll, muss zunächst im Sound-Teacher unter Konfiguration ...
  • Seite 93 Konfiguration - Funktions-Sequenzen Mit Hilfe der Funktions-Sequenzen können zeitlich gesteuerte Abläufe von nahezu allen Funktionen (siehe Seite 36) des USM-RC-3 realisiert werden. Eine Funktions-Sequenz kann aus bis zu 36 Schritten bestehen. In jedem Schritt wird bestimmt, welche Funktion geschaltet werden soll und ob diese Funktion ein- oder ausgeschaltet werden soll.
  • Seite 94 Soundmodul USM-RC-3 Konfiguration - Lichtmodul - Lichtmodul Servo 1 + 2 / 3 + 4 Ähnlich wie die Servoausgänge des Soundmoduls, können die Servoausgänge der Lichtmodule SM-IR-16-2, LM-IR-16-4 und LM-BT-16-4 konfiguriert werden. Details zu den Einstellungen lesen Sie bitte ab Seite 90 nach. Der einzige Unterschied ist jedoch, dass bei den Lichtmodulen nur die Grundposition und die Positionen #1 und #2 verfügbar sind.
  • Seite 95 Soundmodul USM-RC-3 Konfiguration - Lichtmodul - Lichtmodul Motor Für die Steuerung des Motorausgangs der Lichtmodule LM-IR-16-4 LM-BT-16-4 gibt es 2 Möglichkeiten: 1. Motorausgang über Funktionen „hoch“ / „runter“ steuern: Hier kann der Motor über die beiden Funktionen „LM: Motor hoch“ und „LM: Motor runter“...

  • Seite 96: Speichern Von Sounds Und Konfigurationen Auf Der Sd-Karte

    Soundmodul USM-RC-3 Speichern von Sounds und Konfigurationen auf der SD-Karte Benutzen Sie bitte nur den USM-RC-3 Sound-Teacher zum Beschreiben der SD- Karte und kopieren Sie keine Dateien „von Hand“ auf die Speicherkarte. Löschen Sie auch keine Dateien auf der Speicherkarte.

  • Seite 97: Übertragen Von Projektdaten Mit Dem Datenkabel K-Usb-2

    Soundmodul USM-RC-3 Übertragen von Projektdaten mit dem Datenkabel K-USB-2 Werden im Sound-Teacher öfters Änderungen am Projekt vorgenommen (Sounds oder Konfigurations-Einstellungen), wird es schnell lästig, wenn die SD-Karte ständig zwischen Soundmodul und PC-Kartenleser hin- und her gesteckt werden muss. Daher besteht die Möglichkeit, die Projektdaten (Sounds und Konfigurationen) mit Hilfe des optionalen Datenkabels K-USB-2 zu übertragen.

  • Seite 98: Einstellung Des Fahrsounds Mit Hilfe Des Fahrsounddiagramms

    Soundmodul USM-RC-3 sudo chmod 777 /dev/ttyACM0 sudo ln -s /dev/ttyACM0 ~/.wine/dosdevices/com5 Mac OS: Das Datenkabel funktioniert auch mit WineBottler unter Mac OS. Es wird kein Treiber benötigt, jedoch muss ein Link für die COM-Schnittstelle angelegt werden. Dies erfolgt mit folgendem Befehl im Terminal: sudo ln -s /dev/cu.usbmodem9f31 ~/"Wine Files"/dosdevices/com5...
  • Seite 99 Soundmodul USM-RC-3 Erklärung der verschiedenfarbigen Linien und Quadrate in dem Diagramm Grüne Linie Die mittlere grüne Linie stellt die Neutralstellung des Steuerknüppels dar. Befindet sich der Steuerknüppel in der Neutralstellung, steht das Modell und das Soundmodul spielt das Standgeräusch ab.
  • Seite 100 Soundmodul USM-RC-3 Vorgehensweise für die Einstellung des Fahrsounds 1. Einstellung der Fahrgeräusche/Gänge: Zuerst die gewünschte Anzahl der Fahrgeräusche bzw. Gänge, für Vorwärts- und Rückwärtsfahrt im Sound-Teacher einstellen. 2. Einstellung der Schaltpunkte: Wenn mehr als 1 Fahrgeräusch/Gang einstellt wurde, werden automatisch die entsprechende Anzahl der Schaltpunkte, als rote Linien in dem Fahrsounddiagramm eingeblendet.

  • Seite 101: Sound-Simulation

    Soundmodul USM-RC-3 Sound-Simulation Über das Menü „Hilfe“ kann die „Sound-Simulation“ gestartet werden. Damit können die Fahrsounds und die Zusatzsounds 1 - 30 des aktuellen Projekts am PC abgespielt werden. Neue Soundprojekte können so, auch ohne angeschlossenen Soundmodul bzw. Übertragung auf eine SD-Karte, getestet werden.

  • Seite 102: Diagnose

    Soundmodul USM-RC-3 Diagnose Im Sound-Teacher ist eine Diagnosefunktion integriert, mit deren Hilfe verschiedene Funktionen des Soundmoduls überprüft werden können. Die Diagnose finden Sie im Menu unter Datenkabel. Es gibt 2 unterschiedliche Arten der Diagnose: 1. Diagnose mit Datenkabel (live) 2. Diagnose mit SD-Karte (Aufzeichnung) Das Diagnosefenster ist in verschiedene Bereiche unterteilt: Proportionalkanäle,...
  • Seite 103 Der angezeigte Wert, multipliziert mit dem Faktor 0,052 ergibt die gemessene Spannung in Volt. Eingänge Hier werden die 4 Schalt-Eingänge des USM-RC-3 angezeigt. Ist ein Eingang geschaltet (also auf Minus gelegt), wird dies durch den grünen Kreis angezeigt. Ausgänge Hier werden die 17 Schalt-Ausgänge des USM-RC-3 angezeigt. Ist ein Ausgang eingeschaltet, wird dies durch einen grünen Kreis angezeigt.
  • Seite 104 LED flackert leicht). 6. Versorgungsspannung des Soundmoduls ausschalten. 7. SD-Karte aus dem Soundmodul entnehmen. 8. Den USM-RC-3 Sound-Teacher starten. 9. SD-Karte in den Kartenleser des PCs einstecken. 10. Im Menü "Datenkabel" auf "Diagnose mit SD-Karte" klicken. 11. Das Diagnose-Fenster öffnet sich.

  • Seite 105: Firmwareupdate

    Soundmodul USM-RC-3 Firmwareupdate Auf der SD-Karte befindet sich immer eine Firmwaredatei für das Soundmodul. Der Sound-Teacher schreibt die Firmwaredatei automatisch beim Speichern der Projektdaten mit auf die SD-Karte. Ein Update der Firmware des Soundmoduls wird immer dann durchgeführt, wenn sich die Version der Firmwaredatei auf der SD-Karte bzw. des Sound-Teachers, von der momentanen Version der Soundmodul-Firmware unterscheidet.

  • Seite 106: Neue Sounds Am Pc Aufnehmen

    Soundmodul USM-RC-3 Neue Sounds am PC aufnehmen Auf der mitgelieferten DVD-ROM befinden sich einige Beispielsounds, mit denen Sie erste Versuche mit dem Soundmodul tätigen können. Irgendwann wollen Sie sicher auch eigene Sounds auf Ihren Soundmodul spielen. Das Internet bietet z.B. eine nahezu unendliche Anzahl von Sounddaten, welche Sie meist kostenlos herunterladen und anschließend auf Ihr Soundmodul übertragen...
  • Seite 107 Soundmodul USM-RC-3 Eine weitere Möglichkeit ist das Aufnehmen von eigenen Sounds. Als Quelle können beispielsweise ein Kassettenrekorder, ein MP3-Player, eine CD/DVD, Videokamera oder ein Mikrofon dienen. Auf der mitgelieferten DVD befindet sich eine Vollversion der Software „Audacity“. Zum Installieren der Software, starten Sie den „USM-Installer“, klicken auf „Audacity installieren“...
  • Seite 108 Soundmodul USM-RC-3 einen Haken bei „Deaktivierte Geräte anzeigen“. Wird das verwendete Aufnahmegerät nicht angezeigt, kann eventuell ein neuer Treiber der Soundkarte Abhilfe schaffen. Stellen Sie nun wie unter Punkt 2 das Aufnahmegerät ein. c. Wenn Sie einen Sound aufnehmen möchten, der gerade auf Ihrem PC abgespielt wird (z.B.

  • Seite 109: Sounddateien Konvertieren

    6. In dem Fenster „Metadaten bearbeiten“ bitte nichts in die Felder eintragen, bzw. vorhandene Werte löschen. Ansonsten können die WAV-Dateien nicht über die Sound-Simulation im Sound-Teacher abgespielt werden! 7. Nun kann die neu erstellte Datei mit Audacity weiter bearbeitet, oder direkt mit unserer Software „USM-RC-3 Sound-Teacher“ geladen werden. BEIER-Electronic 08.11.2021...

  • Seite 110: Sounds Am Pc Bearbeiten

    Soundmodul USM-RC-3 Sounds am PC bearbeiten Sound „verstärken“ Damit der Sound vom Soundmodul auch laut genug abgespielt wird, muss der Sound auch dementsprechend ausgesteuert werden. In der Praxis hat sich gezeigt, dass ein gewisses Übersteuern die Soundqualität nicht gleich sehr verschlechtert, aber dafür die Lautstärke natürlich anhebt.
  • Seite 111 Soundmodul USM-RC-3 Sound „zurechtschneiden“ Zum Erstellen von brauchbaren Geräuschen, ist es oft notwendig einzelne Teile aus der Tonspur auszuschneiden, oder zu entfernen. Dazu benötigt man: 1. Das Auswahlwerkzeug zum Markieren 2. Das Zoomwerkzeug zum Vergrößern Vorgehensweise: 1. Suchen Sie sich aus der Tonspur, mit Hilfe des Zoomwerkzeugs einen Teil aus, den Sie verwenden möchten (Linksklick hineinzoomen, Rechtsklick...
  • Seite 112 Soundmodul USM-RC-3 8. Wenn etwas gelöscht werden soll, nutzen Sie das Auswahlwerkzeug um den Teil zu markieren, der nicht mehr benötigt wird und klicken Sie im Menü „Bearbeiten“ auf „Löschen“. Einfaches Fahrgeräusch erstellen Ein „ganz einfaches“ Fahrgeräusch besteht aus einem Anlassgeräusch, der Schleife des Stand-/Fahrgeräusches und einem Abstellgeräusch.
  • Seite 113 Soundmodul USM-RC-3 5. Im linken Fenster können Sie nun den Anfang der Markierung ablesen und im rechten Fenster das Ende. Notieren Sie sich das Ende. 6. Schneiden Sie sich dann ein passendes Anlassgeräusch aus. 7. Um das Anlassgeräusch zu verbessern, kann am Anfang ein „Einblenden“...
  • Seite 114 Soundmodul USM-RC-3 12. Sie können sich die markierte Schleife als Endlosschleife anhören, indem Sie die Shift/Umschalttaste gedrückt halten und die grüne Wiedergabetaste drücken. 13. Die Schleife sollte ohne „Knacken“ und hörbare Unterschiede ineinander übergehen. Ist das nicht der Fall, so gibt es verschiedene „Tricks“ um die Schleife zu verbessern: a.
  • Seite 115 Soundmodul USM-RC-3 h. Hören Sie sich die Schleife erneut an. i. Nutzen Sie das Zoomwerkzeug um „knackende Stellen“ zu finden und versuchen Sie mit Hilfe des Zeichenwerkzeugs diese zu verbessern. j. Solche Stellen können durch ruckartige Übergänge in der Tonspur...
  • Seite 116 Soundmodul USM-RC-3 n. Schauen Sie sich auch den Anfang und das Ende der Schleife an und versuchen Sie mit dem Zeichenwerkzeug den Übergang zu verbessern. Bei dem linken Bild befindet sich das letzte Sample der Schleife im oberen Bereich. Wenn die Schleife jetzt wieder von vorne startet, folgt direkt ein Sample im unteren Bereich.
  • Seite 117 Soundmodul USM-RC-3 17. Mit einem Klick auf „Projekt einpassen “ haben Sie eine bessere Übersicht. 18. Klicken Sie mit dem Auswahlwerkzeug an den Anfang des ersten Geräuschs und verwenden Sie die Wiedergabetaste um sich den Sound anzuhören. 19. Sie können auch die Schleife noch ein zweites Mal einfügen (mit „Datei“ und „Import“) und hinter die erste anhängen um sich den Übergang anzuhören.
  • Seite 118 Soundmodul USM-RC-3 k. Falls nun wieder ein leichtes „Knacksen“ auftritt, beseitigt man dies am Besten erst nach dem Zusammenfügen der Tonspuren. l. Um Ihr neues Anlassgeräusch zusammenzuführen, entfernen Sie zunächst die Schleife und klicken Sie zweimal im Menü „Spuren“ auf „Spuren zusammenführen“...
  • Seite 119 Soundmodul USM-RC-3 25. Erzeugen Sie zunächst ein „Ausblenden“ am Ende des Abstellgeräusches. Die zu wählende Länge ist abhängig vom Sound. Im Beispiel wären etwa 0,5s optimal. 26. Hören Sie sich dann den Übergang vom Standgeräusch zu Abstellgeräusch 27. Ist der Übergang schlecht, gibt es wieder Möglichkeiten diesen zu verbessern: a.
  • Seite 120 Soundmodul USM-RC-3 f. Hören Sie sich nun das Geräusch an g. Wenn Sie zufrieden sind, können Sie nun Ihr fertiges Abstellgeräusch zusammenfügen. Dazu entfernen Sie zunächst das Standgeräusch. h. Klicken Sie dann zweimal im Menü „Spuren“ auf „Spuren zusammenführen“ i. Falls Sie die Anordnung wie im letzten Bild beibehalten haben, müssen Sie jetzt nur noch den stummen Teil am Anfang der neuen Tonspur löschen und fertig ist Ihr Abstellgeräusch.
  • Seite 121 Soundmodul USM-RC-3 Damit ist die Einführung in die Soundbearbeitung mit „Audacity“ beendet. Natürlich bietet das Programm noch mehr Möglichkeiten als die hier erklärten. Wenn Sie sich dafür interessieren, dann schauen Sie bitte in die Hilfe des Programms. BEIER-Electronic 08.11.2021...
  • Seite 122 Soundmodul USM-RC-3 Hinweis zur Entsorgung: Ausgemusterte Elektro- und Elektronikgeräte beinhalten eine Vielzahl wertvoller Ressourcen, darunter Edelmetalle und kritische Rohstoffe. Die Erzielung einer hohen Sammel- und Recyclingquote und die damit verbundene Rückführung dieser Rohstoffe in den Produktionskreislauf ist eines der zentralen Ziele der umweltverträglichen und nachhaltigen Entsorgung von Elektro- und...
