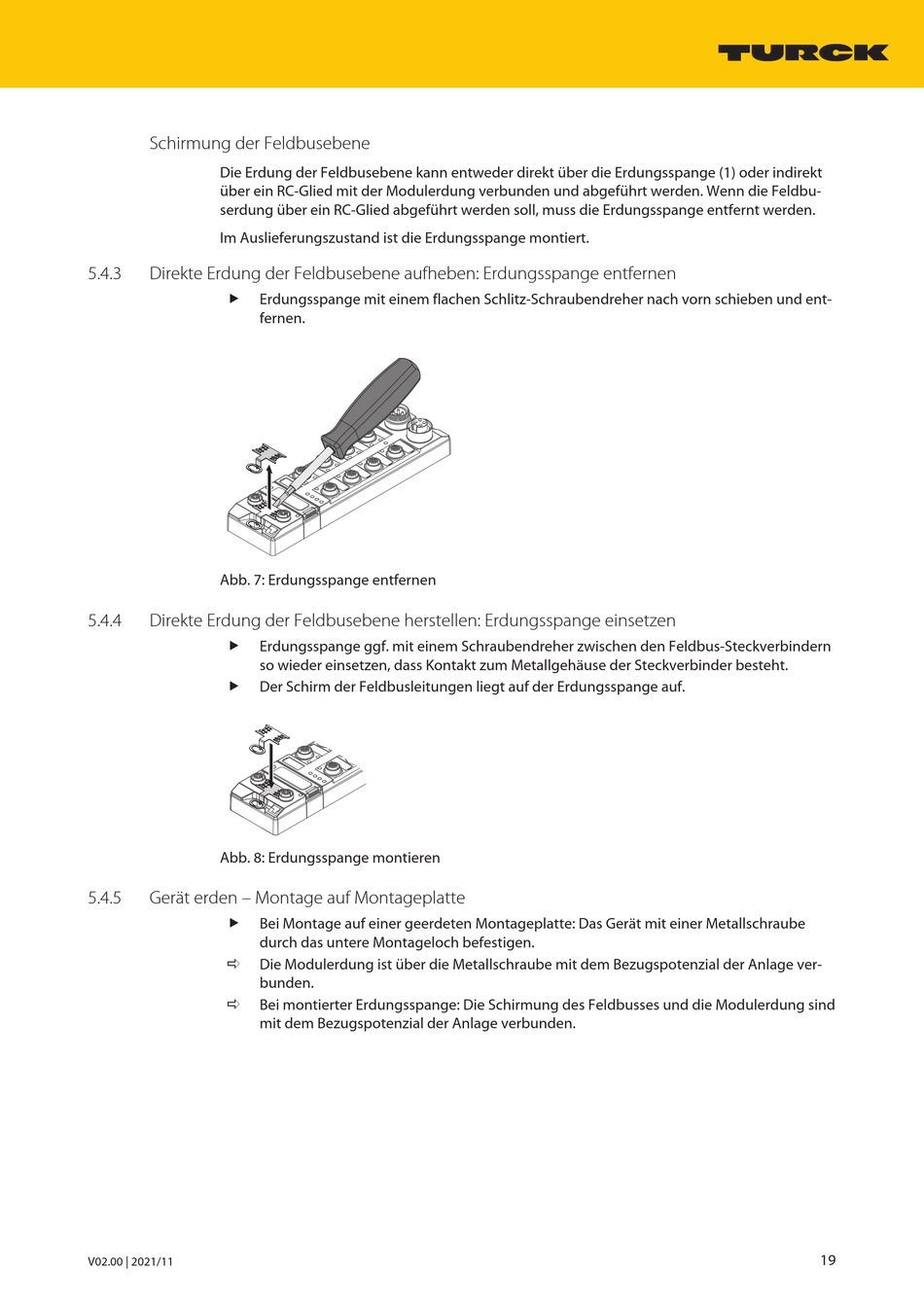

Schirmung der Feldbusebene
Die Erdung der Feldbusebene kann entweder direkt über die Erdungsspange (1) oder indirekt
über ein RC-Glied mit der Modulerdung verbunden und abgeführt werden. Wenn die Feldbu-
serdung über ein RC-Glied abgeführt werden soll, muss die Erdungsspange entfernt werden.
Im Auslieferungszustand ist die Erdungsspange montiert.
5.4.3
Direkte Erdung der Feldbusebene aufheben: Erdungsspange entfernen
„
Erdungsspange mit einem flachen Schlitz-Schraubendreher nach vorn schieben und ent-
fernen.
Abb. 7: Erdungsspange entfernen
5.4.4
Direkte Erdung der Feldbusebene herstellen: Erdungsspange einsetzen
„
Erdungsspange ggf. mit einem Schraubendreher zwischen den Feldbus-Steckverbindern
so wieder einsetzen, dass Kontakt zum Metallgehäuse der Steckverbinder besteht.
„
Der Schirm der Feldbusleitungen liegt auf der Erdungsspange auf.
Abb. 8: Erdungsspange montieren
5.4.5
Gerät erden – Montage auf Montageplatte
„
Bei Montage auf einer geerdeten Montageplatte: Das Gerät mit einer Metallschraube
durch das untere Montageloch befestigen.
a
Die Modulerdung ist über die Metallschraube mit dem Bezugspotenzial der Anlage ver-
bunden.
a
Bei montierter Erdungsspange: Die Schirmung des Feldbusses und die Modulerdung sind
mit dem Bezugspotenzial der Anlage verbunden.
