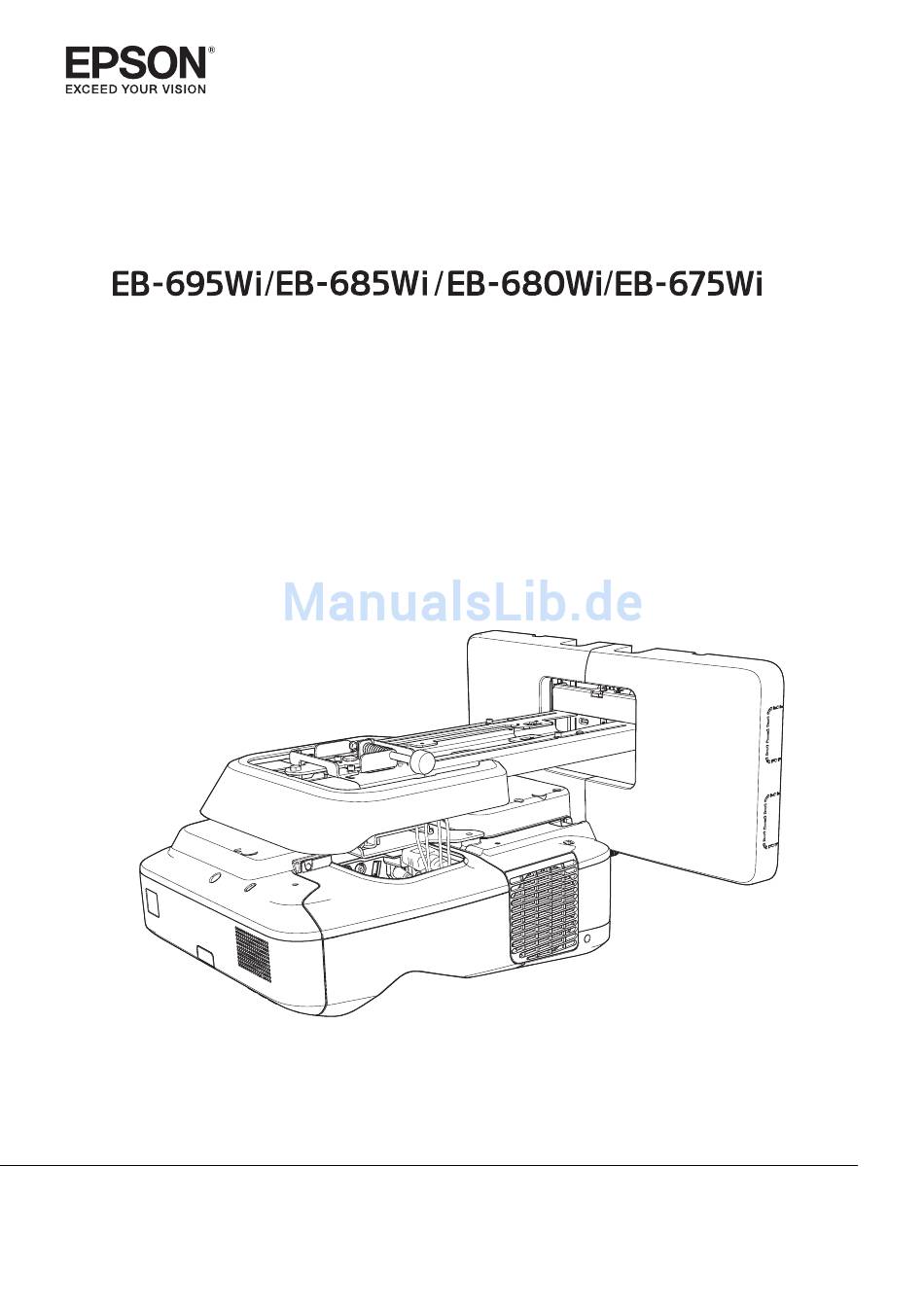

  • Seite 1 Installationsanleitung...

  • Seite 2: Sichere Verwendung Des Produktes

    Sichere Verwendung des Produktes Sicherheitsanweisungen Zu Ihrer Sicherheit sollten Sie alle Anweisungen in dieser Anleitung lesen, bevor Sie dieses Produkt verwenden. Unsachgemäße Handhabung aufgrund Nichtbeachtung der Anweisungen in dieser Anleitung könnte zu einer Beschädigung des Produktes oder zu Verletzungen oder Sachschäden führen. Halten Sie diese Installationsanleitung stets griffbereit, um ggf.
  • Seite 3 -Schrauben. Die Verwendung von Muttern und Schrauben, die kleiner als Größe M10 sind, könnte zum Herun- terfallen der Einstellungsplatte führen. Epson übernimmt keine Verantwortung für Schäden oder Verletzungen aufgrund unzureichender Wandstärke oder falscher Installation. Die Installationsarbeiten sollten von mindestens zwei qualifizierten Servicetechnikern ausgeführt werden.
  • Seite 4 Der Projektor kann aufgrund der hohen Temperatur der Lampe im Projektorinneren Feuer fangen. Falls Probleme mit diesem Produkt auftreten, trennen Sie umgehend die Kabel vom Pro- dukt und wenden sich an Ihren örtlichen Händler oder das nächstgelegene Epson-Kun- dencenter. Wird die Nutzung eines unnormal arbeitenden Produktes fortgesetzt, können Brände, Stromschlä- ge und Augenschäden auftreten.

  • Seite 5: Hinweise Zur Handhabung Des Touch-Geräts (Nur Eb-695Wi/Eb-680Wi)

    Ein leistungsstarker Magnet im Inneren des Gerätes könnte Daten beschädigen oder Fehlfunktio- nen verursachen. Über diese Installationsanleitung Diese Anleitung beschreibt, wie Sie den Projektor EB-695Wi/EB-685Wi/EB-680Wi/EB-675Wi für extrem kurze Projektionsabstände an einer Wand montieren. Sie erklärt auch, wie Sie das Touch-Gerät nach Montage an einer Wand installieren (nur EB-695Wi/EB-680Wi).

  • Seite 6: Einen Installationsort Wählen

    Sichere Verwendung des Produktes Einen Installationsort wählen Projektorinstallationsort • Führen Sie am Installationsort der Einstellungsplatte zunächst alle erforderlichen Netzanschlussarbeiten aus. • Bringen Sie den Projektor in einiger Entfernung von anderen elektrischen Geräten, wie Leuchtstofflampen oder Klimaanlagen, an. Einige Leuchtstofflampen-Typen können die Fernbedienung des Projektors stören. •...

  • Seite 7: Installationsort Des Touch-Geräts (Nur Eb-695Wi/Eb-680Wi)

    Sichere Verwendung des Produktes Installationsort des Touch-Geräts (nur EB-695Wi/EB-680Wi) • Bei Verwendung des Touch-Gerätes installieren Sie den Projektor über eine der folgenden Methoden. Das Touch- Gerät kann bei Einsatz einer anderen Installationsmethode nicht verwendet werden. • Montieren Sie den Projektor an einer Wand oder Decke und projizieren Sie Bilder von vorne auf die Projektionsfläche.
  • Seite 8 Sichere Verwendung des Produktes • Falls der Abstand zwischen Wand und Projektionsfläche (f) mehr als 51 mm beträgt, können Sie das Touch-Gerät nicht außerhalb des Whiteboards installieren. • Falls sich ein Rahmen rund um die Projektionsfläche befindet, stellen Sie sicher, dass die Dicke der Oberseite des Rahmens (e) weniger als 3 mm beträgt.

  • Seite 9: Inhaltsverzeichnis

    Installation ......31 EB-695Wi/EB-680Wi) ..... 6 Teile montieren .
  • Seite 10 Inhaltsverzeichnis Anhang Mehrere Projektoren parallel zueinander installieren (Mehrfachprojektion) ....91 Einstellungen der Mehrfachprojektion ..91 Projektor ID einstellen ....91 Bild in Mehrfachprojektion anpassen .

  • Seite 11: Installationsschritte

    S.51) Bei Installation des Touch-Gerätes schließen Sie zunächst die Projektorinstallation ab und befolgen Sie anschließend die nachstehenden Schritte. (nur EB-695Wi/EB-680Wi) Die Schritte variieren je nachdem, wo das Touch-Gerät installiert werden soll. Bei Installation des Touch-Geräts außerhalb des Whiteboards (mit Hilfe der Halterung des Touch-Ge- räts)

  • Seite 12: Wenn Zwei Oder Mehr Projektoren Parallel Zueinander Installiert Werden

    Installationsanleitung Winkel der Laserstreuung anpassen ( S.87) Touch-Kalibrierung durchführen ( S.80) Wenn zwei oder mehr Projektoren parallel zueinander installiert werden Befolgen Sie bei Verwendung der Mehrfachprojektion (wenn mehrere Projektoren parallel zueinander zur Projektion eines großen Bildes genutzt werden) die nachstehenden Schritte. Einstellungsplatte und Projektor installieren ( S.28) Position des Projektors anpassen (...

  • Seite 13: Verpackungsinhalt

    Installationsanleitung Verpackungsinhalt Einstellungsplatte Die folgenden mitgelieferten Gegenstände sind zur Montage des Projektors an einer Wand erforderlich. Stellen Sie vor Beginn sicher, dass alle Artikel vorhanden sind. Einstellungsplatte Sechskantachse Wandplatte Wandplattenabdeckung 3-Achsen-Einstelleinheit Schablone (zur Installation der Wandplatte) *Die Gleitplatte ( ) ist bei Ausliefe- rung befestigt.

  • Seite 14: Touch-Gerät (Nur Eb-695Wi/Eb-680Wi)

    Installationsanleitung Touch-Gerät (nur EB-695Wi/EB-680Wi) Die folgenden mitgelieferten Produkte werden bei Anbringung des Touch-Gerätes benötigt. Stellen Sie vor Beginn sicher, dass alle Artikel vorhanden sind. Verwenden Sie bei Installation des Touch-Geräts außerhalb des Whiteboards die mitgelieferte Halterung des Touch-Geräts. Touch-Gerät Anschlusskabel des Touch-Geräts (ca. 2,8 m)

  • Seite 15: Technische Daten

    Installationsanleitung Technische Daten Einstellungsplatte Punkt Technische Da- Anmerkung Seitenver- weis Gewicht der Einstellungsplatte Ca. 7,2 kg Einstellungsplatte (2,9 kg), 3-Achsen-Ein- stelleinheit (1,0 kg), Gleitplatte (0,6 kg), Wandplatte (2,0 kg), Wandplattenabde- ckung und Abschlusskappe (0,7 kg) Maximale Tragfähigkeit 9,5 kg Bereich Vor-/Rück-Schiebever- 13 bis 350 mm Bereich für die Schiebeverstellung des Siehe Abbil-...

  • Seite 16: Wandplatte

    Installationsanleitung Wandplatte Folgende Abbildung zeigt, wie zwei Rahmen zu einer Platte verbunden wurden (bei Auslieferung getrennt). [Einheit: mm] Der Versatzwert für die Mittelposition des Projektionsbildes und der Wandplatte beträgt 52 mm. Kabelführungsöffnungen Verwenden Sie beim Führen der Kabel zum Anschließen des Projektors durch eine Wand die Positionen ) und ( ) in der nachstehenden Abbildung als Kabelführungsöffnungen.

  • Seite 17: Bereich Horizontale Schiebeverstellung

    Installationsanleitung Bereich horizontale Schiebeverstellung [Einheit: mm] Bereich Vor-/Rück-Schiebeverstellung Bereich für die Schiebeverstellung des Arms [Einheit: mm] Einstellungsbereich der Installationsposition der 3-Achsen-Einstelleinheit [Einheit: mm] Position zur Installation von Zubehör Diese Schraubenlöcher ermöglichen Ihnen die Befestigung von Peripheriegeräten und Zubehör, wie externen Empfängern. Verwenden Sie handelsübliche M4-Schrauben.

  • Seite 18: Touch-Gerät (Nur Eb-695Wi/Eb-680Wi)

    Installationsanleitung [Einheit: mm] 2-M4 49.7 30.5 60.8 Touch-Gerät (nur EB-695Wi/EB-680Wi) Touch-Gerät (externe Abmessungen/Gewicht) [Einheit: mm] Das Touch-Gerät wiegt etwa 450 g. Halterung des Touch-Geräts (Außenabmessungen/Einstellbereich/Gewicht) Oberseite [Einheit: mm] 229.8 Vorderseite [Einheit: mm]...
  • Seite 19 Installationsanleitung Installationsplatte (Vorderseite) [Einheit: mm] Ø4.2 2-5.7 Wenn das Touch-Gerät installiert ist (Seite) [Einheit: mm] 100.8 Die Halterung des Touch-Geräts wiegt etwa 750 g.

  • Seite 20: Angebrachte Etiketten

    Installationsanleitung Angebrachte Etiketten Das Touch-Gerät ist ein Laserprodukt der Klasse 1, das mit dem Standard IEC/EN60825-1:2007 übereinstimmt. Am Touch-Gerät befinden sich Warnetiketten, die anzeigen, dass es sich um ein Laserprodukt der Klasse 1 handelt. Die Etiketten enthalten folgende Informationen. • Laserprodukt der Klasse 1 •...

  • Seite 21: Übersichtstabelle Der Projektionsabstände

    Installationsanleitung Übersichtstabelle der Projektionsabstände Abbildungen der Installationsabmessungen Beachten Sie bei der Installation zur Bestimmung des geeigneten Projektionsabstands die nachstehenden Abbildungen. Es handelt sich dabei nur um Schätzwerte. Der empfohlene Projektionsabstand (a) liegt zwischen 62 und 285 mm. Der Versatzwert für die Mittelposition des Projektionsbildes und der Wandplatte beträgt 52 mm. [Einheit: mm] : Projektionsbildgröße : Wandplatte...

  • Seite 22: Bei Installation Des Touch-Geräts (Nur Eb-695Wi/Eb-680Wi)

    Installationsanleitung Bei Installation des Touch-Geräts (nur EB-695Wi/EB-680Wi) Durch Einsatz der mitgelieferten Halterung des Touch-Geräts können Sie das Touch-Gerät außerhalb des Whiteboards installieren. Messen Sie bei Installation des Touch-Geräts außerhalb des Whiteboards die Länge von der Fläche, an der das Touch-Gerät installiert ist, bis zur Whiteboard-Oberfläche ((f) in der folgenden Abbildung).
  • Seite 23 Installationsanleitung • Bei Hindernissen wie einem Rahmen oder einer Ablage im unteren Bereich der Projektionsfläche funktionieren die Berührungsaktionen nicht richtig. Kleben Sie die mitgelieferten Infrarotdeflektoren entlang der Positionen der Hindernisse ( S.49). Achten Sie darauf, einen Abstand von circa 20 mm zwischen der Position, an der der Infrarotdeflektor aufgeklebt ist, und der Unterseite des Projektionsbildes einzuhalten.

  • Seite 24: Bei Projektionsbildern Mit Einer Größe Unter 75 Zoll

    Installationsanleitung • Bei Hindernissen wie einem Rahmen oder einer Ablage im unteren Bereich der Projektionsfläche funktionieren die Berührungsaktionen nicht richtig. Kleben Sie die mitgelieferten Infrarotdeflektoren über die Positionen der Hindernisse ( S.49). Achten Sie darauf, einen Abstand von mindestens 20 mm zwischen der Position, an der der Infrarotdeflektor aufgeklebt ist, und der Unterseite des Projektionsbildes einzuhalten.
  • Seite 25 Installationsanleitung Die Entfernung von der Oberkante des Projektionsbildes zum Schraubenloch (c) für die Installation der unteren Wandplatte ist die angegebene Zahl, wenn die vertikale Verschiebung auf die Standardposition eingestellt wird ( Bringen Sie die Nut an der Einstellungsplatte mit der Position der Markierung auf der Wandplatte in Übereinstimmung.

  • Seite 26: 16:10-Projektionsbild

    Installationsanleitung 16:10-Projektionsbild [Einheit: cm] Projektionsbildgröße Projektionsab- Ziffern an der Abstand zum Abstand von Höhe des Pro- stand Armschieber- Schraubenloch der Oberkante jektionsbildes Minimum skala für die Installa- des projizierten (Fern) bis Maxi- tion der unte- Bildes zum mum (Nah) ren Wandplatte Schraubenloch für die tempo- räre Befesti-...

  • Seite 27: Wenn Der Projizierte Bild 75 Zoll Oder Mehr Misst

    Installationsanleitung Wenn der projizierte Bild 75 Zoll oder mehr misst Montieren Sie die 3-Achsen-Einstelleinheit an der mit gekennzeichneten Position ( In der Übersichtstabelle der Projektionsabstände finden Sie die entsprechenden Zahlen, wenn Sie die 3- Achsen-Einstelleinheit an der mit gekennzeichneten Position montieren ( Die Entfernung von der Oberkante des Projektionsbildes zum Schraubenloch (c) für die Installation der unteren Wandplatte ist die angegebene Zahl, wenn die vertikale Verschiebung auf die Standardposition eingestellt wird (...

  • Seite 28: 16:10-Projektionsbild

    Installationsanleitung 16:10-Projektionsbild [Einheit: cm] Projektionsbildgröße Projektionsab- Ziffern an der Abstand zum Abstand von Höhe des Pro- stand Armschieber- Schraubenloch der Oberkante jektionsbildes Minimum skala für die Installa- des projizierten (Fern) bis Maxi- tion der unte- Bildes zum mum (Nah) ren Wandplatte Schraubenloch für die tempo- räre Befesti-...

  • Seite 29: Einstellungsplatte Installieren

    Bereiten Sie den erforderlichen Kabel entsprechend den verwendeten Geräten vor. • Netzkabel, mitgeliefert (erforderlich) • USB-Kabel mitgeliefert • Anschlusskabel für Touch-Gerät mitgeliefert (nur EB-695Wi/EB-680Wi) • Optionale Computer- und sonstige Kabel vorbereiten (entsprechend den anzuschließenden Geräten) Weitere Informationen dazu finden Sie in der Bedienungsanleitung des Projektors (auf der Document-CD- ROM).
  • Seite 30 Sie beide Projektoren über jeweils ein USB-Kabel mit dem Computer. Sie benötigen einen Computer mit zwei USB-A-Ports. Benötigte Kabel bei Installation des Touch-Geräts (nur EB-695Wi/EB-680Wi) Sie benötigen das mitgelieferte Anschlusskabel für das Touch-Gerät, wenn Sie das Touch-Gerät installieren und am Projektor anschließen. Aktionen werden bei einem handelsüblichen Kabel nicht richtig ausgeführt.
  • Seite 31 Installationsanleitung Externe Lausprecher Mikrofon (handelsüblich) LAN-Gerät Audiokabel (handelsüblich) LAN-Kabel (handelsüblich)

  • Seite 32: Installation

    Installationsanleitung Installation Befolgen Sie bei der Installation der Einstellungsplatte unbedingt die unten stehenden Schritte. Falls diese Schritte nicht befolgt werden, könnte das Produkt herunterfallen und Verletzungen oder Sachschäden verursachen. Warnung Verwenden Sie keine Klebstoffe, Schmiermittel oder Öle, um die Einstellungsplatte anzubringen oder zu justieren.
  • Seite 33 Installationsanleitung Stellen Sie sicher, dass die 3-Achsen-Einstelleinheit an der Standardposition ( ) der Gleitplatte ausgerichtet ist. Falls die Standardposition ( ) nicht stimmt, lösen Sie die M4-Schraube und passen Sie die Position der Gleitplatte an. Ziehen Sie die Schraube nach Abschluss der Anpassungen fest. Befestigen Sie die 3-Achsen-Einstelleinheit und Gleitplatte mit den mitgelieferten Schrauben (M4 x 12 mm;...

  • Seite 34: Installation Der Wandplatte An Der Wand

    Installationsanleitung Installation der Wandplatte an der Wand Projektionsposition basierend auf der Projektionsbildgröße bestimmen Beachten Sie die Projektionsabstandstabelle zur Prüfung der folgenden Werte. • Projektionsbildgröße (S) • Abstand von der Oberkante des projizierten Bildes zum Schraubenloch (c) für die Installation der unteren Wandplatte •...

  • Seite 35: Schablone An Der Wand Befestigen

    Installationsanleitung Schablone an der Wand befestigen • Richten Sie die in Schritt 1 geprüfte Mittellinie ( ) an der Image Center A auf der Schablone aus. Prüfen Sie, wo die Balken in der Wand verlaufen und ändern Sie die Position nach Bedarf nach links oder rechts. (Die Position kann von der Mitte der Projektionsfläche aus bis maximal 45 mm horizontal nach links oder rechts verschoben werden.) •...

  • Seite 36: Projektionsabstand Bestimmen, Dann Kabel Durch Die Einstellungsplatte Führen

    Installationsanleitung Löcher in die Wand bohren Bohrdurchmesser: 10,5 mm Tiefe des Führungslochs: 45 mm Tiefe der Dübellöcher: 40 mm Schablone entfernen und Zementstaub mit einer Staubpumpe aus den Löchern entfernen Wandplatte an der Wand positionieren und 60 mm lange handelsübliche M10-Dübel in die Löcher einführen Bringen Sie die Mutter an, und klopfen Sie mit einem Hammer auf den Dübel, bis...
  • Seite 37 Hängen Sie nicht den Rest des Kabels über die Einstellungsplatte. Andernfalls könnte er herunterfallen und Verletzungen verursachen. Führen Sie das Anschlusskabel für das Touch-Gerät durch die Einstellungsplatte (nur EB-695Wi/EB-680Wi). Führen Sie das Kabel so, dass das Ende, das mit dem Touch-Gerät verbunden wird, am unteren Teil der Einstellungsplatte herauskommt.

  • Seite 38: Einstellungsplatte An Der Wandplatte Anbringen

    Installationsanleitung Einstellungsplatte an der Wandplatte anbringen Sechskantachse in die Einstellungsplatte einsetzen...

  • Seite 39: Einstellungsplatte An Der Wandplatte Montieren

    Unterseite. Achtung • Führen Sie das Anschlusskabel des Touch-Geräts nicht in die Wand (nur EB-695Wi/EB-680Wi). Falls es in die Wand geführt wird, kann es nicht mit dem Touch-Gerät verbunden werden. • Achten Sie darauf, die Kabel nicht zwischen der Einstellungsplatte und der Wandplatte einzuklemmen.

  • Seite 40: Einstellungsplatte An Der Wandplatte Sichern

    Installationsanleitung Einstellungsplatte an der Wandplatte sichern Befestigen Sie die mitgelieferten M6-Schrauben (x3) mit einem handelsüblichen Kreuzschlitzschraubendreher (Nr. 3); ziehen Sie dann die mitgelieferte M6-Schraube (x1) leicht mit einem Schraubenschlüssel an. Vertikalen Schieber mit einem Maulschlüssel anpassen und an der Standardposition ausrichten ( •...

  • Seite 41: Projektors An Der Einstellungsplatte Befestigen

    Installationsanleitung M6-Schraube (x1) zum Fixieren der Einstellungsplatte festziehen Projektors an der Einstellungsplatte befestigen Die Schrauben (x2) lösen und die Kabelabdeckung vom Projektor abnehmen...
  • Seite 42 Installationsanleitung Befestigen Sie die 3-Achsen-Einstelleinheit mit den mitgelieferten Schrauben (M4 x 12 mm; x4) an der Einstellungsplatte • Wenn ein Projektionsbild kleiner als 75 Zoll ist: Montieren Sie das Gerät am -Stempel ( • Wenn ein Projektionsbild größer als 75 Zoll ist: Montieren Sie das Gerät am -Stempel ( : kleiner als 75 Zoll : 75 Zoll oder mehr...
  • Seite 43 Installationsanleitung Die Kabel am Projektor anschließen Schließen Sie zuletzt das Netzkabel an. Befestigen Sie Peripheriegeräte und Zubehör, wie externe Empfänger, mit handelsüblichen M4- Schrauben in den in der folgenden Abbildung gezeigten Schraubenlöchern. Installieren Sie das optionale WLAN-Modul im Steckplatz für das WLAN-Modul.

  • Seite 44: Position Des Projektors Anpassen

    Sie das Projektionsbild anpassen. s "Sammeleinrichtungsfunktion" S.104 Wenn sich bei Installation des Touch-Geräts (nur EB-695Wi/EB-680Wi) irgendwelche Hindernisse, wie ein Rahmen oder Ablagen, im unteren Bereich des Whiteboards befinden, kleben Sie die Infrarotdeflektoren entlang der Unterkante des Whiteboards auf, bevor Sie den Projektor anpassen.

  • Seite 45: Luftfilterabdeckung Öffnen, Dann Den Fokus Über Den Fokushebel Anpassen

    Installationsanleitung Luftfilterabdeckung öffnen, dann den Fokus über den Fokushebel anpassen Stellen Sie den Fokus später fein ein. Schließen Sie die Luftfilterabdeckung, wenn Sie die Einstellungen beendet haben. • Sie können die Anzeigesprache über Sprache im Erweitert-Menü ändern. Bedienungsanleitung des Projektors - Projektormenü •...
  • Seite 46 Installationsanleitung Drücken Sie die [Menu]-Taste des Projektors. Über die Fernbedienung Über das Bedienfeld Installationsanleit. aus Einstellung wählen Wenn die Anzeige zur Auswahl des Seitenverhältnisses erscheint, wählen Sie je nach Bild, das Sie projizieren möchten, 16:10 oder 4:3. Die Anleitung wird angezeigt. Passen Sie nach Lösen des Einstellrads an der Unterseite die horizontale Schwenkverstellung mit Hilfe des Einstellrads an der Oberseite an.
  • Seite 47 Installationsanleitung M4-Schraube (x1) mit dem Sechskantschlüssel lösen, dann horizontale Drehverstellung mit dem Einstellrad anpassen Nachdem Sie die Einstellungen abgeschlossen haben, ziehen Sie die zuvor gelösten M4-Schrauben fest. Passen Sie nach Lösen des Einstellrads an der Unterseite die vertikale Neigungsverstellung mit Hilfe des Einstellrads an der Oberseite an. Ziehen Sie das Einstellrad an der Unterseite nach Abschluss der Anpassungen fest.
  • Seite 48 Installationsanleitung M4-Schraube mit dem Sechskantschlüssel lösen, dann horizontale Schiebeverstellung anpassen Nachdem Sie die Einstellungen abgeschlossen haben, ziehen Sie die zuvor gelöste M4-Schraube fest. M4-Schrauben (x2) mit dem Sechskantschlüssel lösen, dann vorwärts/rückwärts gerichtete Schiebeverstellung anpassen Nachdem Sie die Einstellungen abgeschlossen haben, ziehen Sie die zuvor gelösten M4-Schrauben fest.

  • Seite 49: M6-Schraube (X1) Mit Dem Maulschlüssel Lösen, Dann Die Vertikale Schiebeverstellung Anpassen

    Installationsanleitung M6-Schraube (x1) mit dem Maulschlüssel lösen, dann die vertikale Schiebeverstellung anpassen Passen Sie die vertikale Schiebeeinstellung mit der Sechskantachse an der Ober- und Unterseite an. • Durch Festziehen der Sechskantachse an der Oberseite wird die Einstellungsplatte angehoben, durch Lösen der Achse wird sie abgesenkt.

  • Seite 50: Infrarotdeflektoren Aufkleben (Nur Eb-695Wi/Eb-680Wi)

    Zum Ausblenden der Anleitung die [Esc]-Taste an der Fernbedienung oder am Bedienfeld drücken Infrarotdeflektoren aufkleben (nur EB-695Wi/EB-680Wi) Wenn sich bei Installation des Touch-Geräts Hindernisse, wie ein Rahmen oder Ablagen, im unteren Bereich des Whiteboards befinden, funktionieren Berührungsaktionen nicht richtig. Kleben Sie in diesem Fall die Infrarotdeflektoren längs der Unterkante des Whiteboards auf, bevor Sie die Position des Projektors anpassen.

  • Seite 51: Bogenkorrektur

    Installationsanleitung Bogenkorrektur Verwenden Sie bei Projektion auf eine gewölbte Projektionsfläche Bogenkorrektur zum Ausgleich von Verzerrungen des projizierten Bildes. Projektor einschalten, dann die [Menu]-Taste drücken Über die Fernbedienung Über das Bedienfeld Geometriekorrektur aus Einstellung wählen Bogenkorrektur wählen...

  • Seite 52: Ausgewählte Seite Korrigieren

    Installationsanleitung Bogenkorrektur wählen Seite wählen, die Sie korrigieren möchten Ausgewählte Seite korrigieren Falls während der Anpassung die Meldung "Kann sich nicht mehr bewegen." angezeigt wird, können Sie die Form in die durch das graue Dreieck angezeigte Richtung nicht weiter anpassen. Wiederholen Sie zur Anpassung der restlichen Seiten wie erforderlich die Schritte 5 und 6 Stift kalibrieren Stellen Sie sicher, dass die Anpassung der Position des Projektors abgeschlossen ist, bevor Sie mit der...
  • Seite 53 Installationsanleitung Wenn zwei Projektoren parallel zueinander installiert sind und Sie die interaktive Funktion nutzen möchten, stellen Sie vor Anpassung des Stifts die Funktionen der interaktiven Mehrfachprojektion ein. "Wenn zwei Projektoren parallel zueinander installiert sind und Sie die interaktive Funktion nutzen möchten" S.95 Projektor einschalten, dann die [Menu]-Taste drücken Über die Fernbedienung...
  • Seite 54 Installationsanleitung Scharfstellung prüfen, dann Ja wählen Ein grüner Punkt wird oben links in der Projektionsfläche angezeigt. Mitte des Punkts mit der Stiftspitze des interaktiven Stifts berühren Der Punkt verschwindet und wechselt zur nächsten Position. Stellen Sie sicher, dass Sie die Mitte des Punkts berühren. Andernfalls wird er möglicherweise nicht richtig positioniert.
  • Seite 55 Installationsanleitung Schritt 5 wiederholen, bis die Punkte verschwinden Der Punkt erscheint zuerst oben links, wechselt dann zur Position unten rechts. Wenn alle Punkte verschwunden sind, ist die Kalibrierung abgeschlossen. • Stellen Sie sicher, dass sich keine Hindernisse zwischen dem interaktiven Stift und dem Empfänger des interaktiven Stifts befinden ( •...

  • Seite 56: Anbringen Der Abdeckungen

    Installationsanleitung Anbringen der Abdeckungen Wandplattenabdeckungen anbringen Installieren Sie zunächst die rechte Abdeckung. • Je nach Kabelkonfiguration müssen Sie zur Kabelführung möglicherweise Aussparungen ) in die Wandplattenabdeckungen schneiden. Entgraten Sie die Schnittseiten zum Glätten scharfer Kanten. Achten Sie darauf, die Kabel beim Führen durch die Löcher nicht zu beschädigen. Achten Sie außerdem darauf, dass Sie beim Arbeiten mit dem Schnittwerkzeug die Sicherheitsvorkehrungen beachten.
  • Seite 57 Installationsanleitung Befestigen Sie die Abschlusskappe an der Einstellungsplatte Wenn Sie sich Sorgen wegen der Einkerbung im Arm machen, kleben Sie den mitgelieferten Verdeckungsaufkleber darauf. Bringen Sie die Kabelabdeckung am Projektor an, sichern Sie sie mit zwei Schrauben (x2)
  • Seite 58 Installationsanleitung Achtung Der Projektor sollte nur von qualifiziertem Fachpersonal demontiert oder wieder installiert werden. Das gilt auch für Wartungs- und Reparaturarbeiten. Anweisungen zu Wartung und Reparaturen finden Sie in der Bedienungsanleitung Ihres Projektors. Warnung • Lösen Sie die Schrauben und Muttern nach der Installation niemals. Überprüfen Sie regelmäßig, ob sich die Schrauben gelockert haben.

  • Seite 59: Touch-Gerät Installieren

    Prüfen Sie, ob die Leinwand parallel zu der Fläche ist, an der das Touch-Gerät installiert wurde. Achtung Verbinden Sie das Touch-Gerät nur mit dem EB-695Wi/EB-680Wi. Verbinden Sie es nicht mit anderen Projektoren oder Geräten. Projektor einschalten, dann die [Menu]-Taste drücken Über die Fernbedienung...
  • Seite 60 Installationsanleitung Easy Interactive Function bei Erweitert wählen Touch-Gerät einr. wählen...
  • Seite 61 Installationsanleitung Install. Testbild wählen Das Installationsmuster wird am Projektionsbild angezeigt. Schraube an der Unterseite der Reglerabdeckung mit einem handelsüblichen Kreuzschlitzdreher Nr. 2 lösen Reglerabdeckung zum Entfernen nach unten schieben...
  • Seite 62 Installationsanleitung Installationsposition für die Halterung des Touch-Geräts bestimmen Wir empfehlen, die folgenden Installationspositionen (Positionen der Schraubenlöcher) zur Vereinfachung der Installation zu markieren. ): Mittellinie des Installationsmusters. An der Mittellinie ( ) der Installationsplatte ausrichten. ): 25 bis 100 mm von der Oberkante (weiße Linie) des projizierten Bildes. An der Unterkante der Installationsplatte ausrichten.
  • Seite 63 Installationsanleitung Befestigen Sie die Befestigungsplatte mit den beiden mitgelieferten Schrauben (M4 x 25 mm) an der Rückseite des Touch-Geräts Passen Sie die Position so an, dass die beiden Schraubenlöcher des Touch-Geräts und die beiden Schraubenlöcher der Befestigungsplatte miteinander übereinstimmen. Ziehen Sie die Schrauben an der Befestigungsplatte mit dem mitgelieferten Sechskantschlüssel fest.
  • Seite 64 Installationsanleitung Messen Sie den Abstand von der Wand bis zur Oberfläche der Leinwand (f) Passen Sie die Höhe links und rechts entsprechend dem in Schritt 11 gemessenen Wert (f) Lösen Sie die beiden Schrauben und bewegen Sie das Touch-Gerät zur Anpassung von links und rechts vor und zurück, bis der Pfeil mit dem Wert (f) auf der Skala übereinstimmt.

  • Seite 65: Winkeleinstellung

    Installationsanleitung Befestigen Sie Touch-Gerät und Installationsplatte mit der Innensechskantschraube Die verwendete Schraube variiert je nach dem in Schritt 11 gemessenen Abstand (f) von der Wand bis zur Oberfläche der Leinwand. Ziehen Sie die Schraube an der Installationsplatte mit dem mitgelieferten Sechskantschlüssel fest.
  • Seite 66 Installationsanleitung Passen Sie den Winkel des aus dem Touch-Gerät austretenden Laserlichts so an, dass der Projektor die Position Ihres Fingers erkennen kann. A: Infrarotlaser-Emissionseinheit B: Drehpunkt C: Vertikal verschiebbarer Punkt Falls der Laser nicht parallel zur Leinwand ausgegeben wird, erkennt der Laser Berührungsaktionen oder die Position Ihres Fingers nicht richtig.
  • Seite 67 Wenn sich Hindernisse, wie ein Rahmen oder Ablagen, im unteren Bereich des Whiteboards befinden, wird der Laser reflektiert und die Position Ihres Fingers wird nicht richtig erkannt. Kleben Sie Infrarotdeflektoren auf den Rahmen und die Ablagen, damit diese den Laser nicht reflektieren. "Infrarotdeflektoren aufkleben (nur EB-695Wi/EB-680Wi)" S.49 •...
  • Seite 68 Installationsanleitung Easy Interactive Function im Erweitert-Menü des Projektors wählen Touch-Gerät einr. wählen...
  • Seite 69 Installationsanleitung Netz auf Ein einstellen Das Touch-Gerät schaltet sich ein, der Indikator leuchtet blau. Wenn Netz auf Ein gesetzt ist, schaltet sich das Touch-Gerät beim nächsten Einschalten des Projektors automatisch ein. Winkeleinstellung wählen...
  • Seite 70 Installationsanleitung Touch-Gerät mit Halterung installieren wählen Die folgende Anzeige erscheint. Drehen Sie die Einstellschraube des Touch-Geräts mit dem bei der Einstellungsplatte mitgelieferten Sechskantschlüssel bis zum Anschlag nach rechts...
  • Seite 71 Installationsanleitung Einstellregler am Touch-Gerät gegen den Uhrzeigersinn drehen, bis Sie ein Klickgeräusch hören Wenn Sie ein Klickgeräusch aus dem Einstellregler hören, hören Sie auf zu drehen und drücken Sie die ]-Taste an der Fernbedienung. Die folgende Anzeige erscheint.

  • Seite 72: Bringen Sie Die Beiden Mitgelieferten Markierungen An Den Markierungspositionen An Der Projektionsleinwand An

    Installationsanleitung Bringen Sie die beiden mitgelieferten Markierungen an den Markierungspositionen ) an der Projektionsleinwand an Stimmen Sie die Positionen so ab, dass die Kreuze ( ) für die Markierungen sich mit den Punkten ) für ( ) überlappen. • Magnetische Projektionsflächen: Unterseite der Markierungen an der Projektionsfläche anbringen. •...
  • Seite 73 Installationsanleitung Drehen Sie die Einstellschraube am Touch-Gerät zur Anzeige der Zeiger ( ) gegen den Uhrzeigersinn Winkel des Touch-Geräts über die Einstellschraube anpassen Vor der Anpassung Nach der Anpassung Wenn die Zeiger sich in der richtigen Position überlappen, werden die Zeiger farbig ausgefüllt (...

  • Seite 74: Fernbedienung Drücken

    Installationsanleitung Drehen Sie die Einstellschraube zur Bewegung des Zeigers wie erforderlich im Uhrzeigersinn nach unten. • Achten Sie beim Drehen der Einstellschraube darauf, mit Ihren Armen oder anderen Körperteilen keine Schatten auf die Markierungen zu werfen. • Wenn die Zeiger nicht durchgängig farbig sind ( ), prüfen Sie, ob Touch-Gerät und Leinwand parallel zueinander sind.
  • Seite 75 Installationsanleitung Einstellregler am Touch-Gerät zum Bewegen der Zeiger ( ) drehen, damit diese sich mit dem Ziel ( ) derselben Farbe auf beiden Seiten überlappen Wenn Sie den Einstellregler im Uhrzeigersinn drehen, bewegt sich der Zeiger diagonal nach oben in Richtung Mitte des projizierten Bildes.

  • Seite 76: Platzieren Sie Die Markierungen An Den Oberen Markierungspositionen

    Installationsanleitung Wenn die Zeiger links und rechts farbig ausgefüllt sind ( ), die [ ]-Taste an der Fernbedienung drücken Die folgende Anzeige erscheint. Platzieren Sie die Markierungen an den oberen Markierungspositionen [1] ( Wenn die Winkeleinstellung richtig durchgeführt wird, werden die oberen Zeiger farbig ausgefüllt Falls die oberen Zeiger nicht farbig ausgefüllt werden ( ), beginnen Sie erneut bei Schritt 1.
  • Seite 77 Installationsanleitung Platzieren Sie die Markierungen an den unteren Markierungspositionen [2] ( Wenn die Winkeleinstellung richtig durchgeführt wird, werden die unteren Zeiger farbig ausgefüllt Falls die unteren Zeiger nicht farbig ausgefüllt werden ( ), beginnen Sie erneut bei Schritt 4. Bei Abschluss der Prüfung Markierungen entfernen und dann die [ ]-Taste an der Fernbedienung drücken Die folgende Anzeige erscheint.
  • Seite 78 Installationsanleitung Punkte ( ) mit Ihrem Finger nachziehen Wenn die Winkeleinstellung richtig durchgeführt wird, verschwinden die nachgezogenen Punkte. Die Berührungssteuerung funktioniert möglicherweise nicht richtig, wenn Sie künstliche Fingernägel oder Nagellack tragen, Ihre Finger durch Bandagen verdeckt sind etc. Wenn alle Punkte verschwunden sind, wählen Sie Fertig und drücken Sie die [ ]-Taste an der Fernbedienung.
  • Seite 79 Installationsanleitung Reglerabdeckung anbringen, dann die Schraube an der Unterseite der Reglerabdeckung festziehen Führen Sie eine Berührungskalibrierung durch, wenn Sie die Anpassung abgeschlossen haben. "Touchkalibrierung" S.80 Achten Sie darauf, die Markierungen an einem sicheren Ort aufzubewahren. Zusätzliche Anpassungen Führen Sie zusätzliche Anpassungen durch, falls die Punkte links und rechts auch nach Anpassung des Winkels nicht verschwinden.

  • Seite 80: Zusätzliche Anpassung Wählen

    Installationsanleitung Zusätzliche Anpassung wählen Die folgende Anzeige erscheint. Führen Sie anschließend eine Anpassung mit Hilfe des gleichen Verfahrens wie bei der Winkelanpassung von Schritt 11 durch. Befolgen Sie dazu die angezeigten Anweisungen. "Winkeleinstellung" S.64 Führen Sie eine Berührungskalibrierung durch, wenn Sie die Anpassung abgeschlossen haben. "Touchkalibrierung"...

  • Seite 81: Touchkalibrierung

    Installationsanleitung Touchkalibrierung Führen Sie die Touch-Kalibrierung durch, damit der Projektor Berührungseingaben präzise erkennen kann. Wenn zwei Projektoren parallel zueinander installiert sind und Sie die interaktive Funktion nutzen möchten, prüfen Sie vor Durchführung der Berührungskalibrierung Folgendes. • Die Funktionen der interaktiven Mehrfachprojektion sind eingestellt "Wenn zwei Projektoren parallel zueinander installiert sind und Sie die interaktive Funktion nutzen möchten"...
  • Seite 82 Installationsanleitung Touchkalibrierung wählen Die Fokuseinstellmeldung wird angezeigt. Scharfstellung prüfen, dann Ja wählen Ein Punkt wird oben links in der Projektionsfläche angezeigt.
  • Seite 83 Installationsanleitung Mitte des Punktes mit Ihrem Finger berühren Wenn der Punkt verschwindet und zur nächsten Position wechselt, lösen Sie Ihren Finger. • Stellen Sie sicher, dass Sie die Mitte des Punkts berühren. Andernfalls wird er möglicherweise nicht richtig positioniert. • Nicht mit etwas anderem als Ihrer Fingerspitze berühren.

  • Seite 84: Bei Installation Des Touch-Geräts Am Whiteboard (Ohne Halterung Des Touch-Geräts)

    Installation Installieren Sie das Touch-Gerät und schließen Sie es dann am Projektor an. Achtung Verbinden Sie das Touch-Gerät nur mit dem EB-695Wi/EB-680Wi. Verbinden Sie es nicht mit anderen Projektoren oder Geräten. Projektor einschalten, dann die [Menu]-Taste drücken Über die Fernbedienung Über das Bedienfeld...
  • Seite 85 Installationsanleitung Touch-Gerät einr. wählen Install. Testbild wählen Das Installationsmuster wird am Projektionsbild angezeigt. Schraube an der Unterseite der Reglerabdeckung mit einem handelsüblichen Kreuzschlitzdreher Nr. 2 lösen...
  • Seite 86 Installationsanleitung Reglerabdeckung zum Entfernen nach unten schieben Installationsposition für das Touch-Gerät bestimmen Wir empfehlen, die folgenden Installationspositionen zur Vereinfachung der Installation zu markieren. ): Mittellinie des Installationsmusters. An der Mittellinie des Touch-Gerätes ausrichten ( ): 25 bis 100 mm von der Oberkante des projizierten Bildes. An der Unterkante des Touch-Gerätes ausrichten.
  • Seite 87 Installationsanleitung Touch-Gerät befestigen • Magnetische Projektionsflächen: Rückseite des Touch-Gerätes an der Projektionsfläche platzieren, dann befestigen. Achtung Achten Sie bei Installation der Touch-Gerätes an einer magnetischen Oberfläche darauf, dass weder Ihre Finger noch andere Körperteile zwischen den Magneten und der Installationsfläche eingeklemmt werden.

  • Seite 88: Winkeleinstellung

    Installationsanleitung [Einheit: mm] Querschnitt Schraubenloch Das am Projektor angeschlossene Anschlusskabel für das Touch-Gerät mit dem TCH-Port am Touch-Gerät verbinden Winkeleinstellung Diese Abschnitt erklärt, wie Sie den Winkel des Touch-Gerätes anpassen. Einzelheiten zur Winkelanpassung finden Sie auf S.64. • Wenn zwei Projektoren parallel zueinander installiert sind und Sie die interaktive Funktion nutzen möchten, stellen Sie zunächst die Funktionen der interaktiven Mehrfachprojektion ein.
  • Seite 89 Installationsanleitung Easy Interactive Function im Erweitert-Menü des Projektors wählen Touch-Gerät einr. wählen...
  • Seite 90 Installationsanleitung Netz auf Ein einstellen Das Touch-Gerät schaltet sich ein, der Indikator leuchtet blau. Wenn Netz auf Ein gesetzt ist, schaltet sich das Touch-Gerät beim nächsten Einschalten des Projektors automatisch ein. Winkeleinstellung wählen...

  • Seite 91: Touch-Gerät Ohne Halterung Installieren Wählen

    Installationsanleitung Touch-Gerät ohne Halterung installieren wählen Die folgende Anzeige erscheint. Die nächsten Schritte entsprechen denen der Winkelanpassung (nach Schritt 11) bei Installation außerhalb des Whiteboards mit Hilfe der Halterung. "Winkeleinstellung" S.64 • Wenn Sie das Touch-Gerät mittels Magneten installieren, bringen Sie Aufkleber an den Riegeln an den Seiten des Touch-Geräts an.

  • Seite 92: Anhang

    Anhang Mehrere Projektoren parallel zueinander installieren (Mehrfachprojektion) Sie können ein großes Bild projizieren (Mehrfachprojektion), indem Sie mehrere Projektoren parallel zueinander installieren. Prüfen Sie bei paralleler Installation mehrerer Projektoren Folgendes. ( "Installationsschritte" S.10) Bei Projektion eines Computerbildschirms müssen Sie folgende Vorsichtsmaßnahmen treffen. Beachten Sie die Dokumentation Ihres Computers zur Durchführung der Einstellungen.
  • Seite 93 Anhang Multi-Projektion aus Erweitert wählen Projektor ID wählen Wählen Sie die ID-Nummer des Zielprojektors Drücken Sie zum Schließen des Menüs die [Menu]-Taste Wiederholen Sie die Schritte 1 bis 5 für die verbleibenden Projektoren...
  • Seite 94 Anhang Richten Sie die Fernbedienung auf den Projektor, den Sie bedienen möchten; drücken Sie dann die [ID]-Taste Die für den Projektor festgelegte ID wird an der Projektionsfläche angezeigt. Die Anzeige schaltet sich nach etwa drei Sekunden aus. Geben Sie die Projektor ID des Projektors ein, den Sie bedienen möchten, während Sie die [ID]-Taste gedrückt halten Die Steuerung mittels Fernbedienung wird bei dem Projektor mit der ausgewählten ID aktiviert.

  • Seite 95: Bild In Mehrfachprojektion Anpassen

    Anhang Drücken Sie die [ID]-Taste und prüfen Sie die ID-Einstellung Folgendes wird angezeigt. • Fernbedienungssteuerung: Ein wird angezeigt: Sie können den aktuell gesteuerten Projektor bedienen. • Fernbedienungssteuerung: Aus wird angezeigt: Sie können den Projektor nicht über die Fernbedienung steuern. Wiederholen Sie die obigen Schritte zur Aktivierung der Steuerung per Fernbedienung. •...

  • Seite 96: Multi-Projektion Auf Ein Einstellen

    Anhang Multi-Projektion aus Erweitert wählen Multi-Projektion auf Ein einstellen Drücken Sie zum Zurückkehren zur vorherigen Anzeige die [Esc]-Taste. Nehmen Sie die einzelnen Einstellungen vor Farbmodus Wählen Sie bei beiden Projektoren die gleiche Einstellung. Farbabgleich Passen Sie den Farbabgleich der gesamten Anzeige an (nur im Be- darfsfall).

  • Seite 97: Projektoren Synchron Einstellen

    Anhang Wenn zwei Bilder überlappen, funktioniert die interaktive Funktion nicht richtig. Projektoren synchron einstellen Wenn Sie die interaktive Funktion zur Mehrfachprojektion nutzen, wird die Bedienung mit dem interaktiven Stift aufgrund von Infrarotstörungen instabil. Befolgen Sie zum Stabilisieren der Bedienung mit dem interaktiven Stift die nachstehenden Schritte.

  • Seite 98: Interaktive Mehrfachprojektion Einstellen

    Anhang Easy Interactive Function bei Erweitert wählen Erweitert wählen Projektorsynchronis. auf Verkabelt einstellen Interaktive Mehrfachprojektion einstellen Prüfen Sie vor Einstellung der interaktiven Mehrfachprojektion, ob Sie die Anpassung des Bildes für die Mehrfachprojektion abgeschlossen haben. Wenn Sie die Bildanpassung nach Einstellung der interaktiven Funktion durchführen, stimmt die Stiftposition möglicherweise nicht.
  • Seite 99 Anhang Wenn das Touch-Gerät nicht verwendet wird Projektor auf der linken Seite einschalten und Projektor auf der rechten Seite ausschalten [Menu]-Taste drücken Über die Fernbedienung Über das Bedienfeld Easy Interactive Function bei Erweitert wählen...
  • Seite 100 Anhang Erweitert aus Allgemeines wählen Multi-Projektion wählen Links wählen Stift kalibrieren ( S.51) Projektor auf der linken Seite ausschalten Projektor auf der rechten Seite einschalten und die Schritte 2 bis 5 durchführen...
  • Seite 101 Anhang Rechts aus Multi-Projektion wählen Stift kalibrieren ( S.51) Bei Verwendung des Touch-Geräts (nur EB-695Wi/EB-680Wi) Projektor auf der linken Seite einschalten und Projektor auf der rechten Seite ausschalten [Menu]-Taste drücken Über die Fernbedienung Über das Bedienfeld...
  • Seite 102 Anhang Easy Interactive Function bei Erweitert wählen Erweitert aus Allgemeines wählen Multi-Projektion wählen...
  • Seite 103 Anhang Links wählen Stift kalibrieren ( S.51) Touch-Gerät installieren und Winkel anpassen Die Schritte variieren je nachdem, wo das Touch-Gerät installiert wird. Bei Installation des Touch-Geräts außerhalb des Whiteboards (mit Hilfe der Halterung des Touch-Ge- räts) Touch-Gerät installieren ( S.58) Winkel der Laserstreuung anpassen ( S.64) Bei Installation des Touch-Geräts am Whiteboard (ohne Halterung des Touch-Geräts)

  • Seite 104: Touch-Gerät Installieren Und Winkel Anpassen

    Anhang Stift kalibrieren ( S.51) Touch-Gerät installieren und Winkel anpassen Die Schritte variieren je nachdem, wo das Touch-Gerät installiert wird. • Bei Installation des Touch-Geräts außerhalb des Whiteboards (mit Hilfe der Halterung des Touch-Geräts) • Touch-Gerät installieren ( s S.58) •...

  • Seite 105: Sammeleinrichtungsfunktion

    Anhang Sammeleinrichtungsfunktion Nach Festlegung der Projektormenüeinstellungen für einen Projektor können Sie die Einstellungen auf andere Projektoren kopieren (Sammeleinrichtungsfunktion). Die Sammeleinrichtungsfunktion ist nur bei Projektoren mit derselben Modellnummer verfügbar. Verwenden Sie eine der folgenden Methoden. • Einrichtung über ein USB-Flash-Laufwerk. • Einrichtung durch Verbindung von Computer und Projektor über ein USB-Kabel. •...

  • Seite 106: Über Ein Usb-Flash-Laufwerk Einrichten

    Anhang Über ein USB-Flash-Laufwerk einrichten Dieser Abschnitt erklärt, wie Sie die Sammeleinrichtung über ein USB-Flash-Laufwerk durchführen. • Verwenden Sie ein USB-Flash-Laufwerk im FAT-Format. • Die Sammeleinrichtungsfunktion kann nicht über USB-Flash-Laufwerke verwendet werden, die Sicherheitsfunktionen beinhalten. Verwenden Sie ein USB-Flash-Laufwerk ohne Sicherheitsfunktionen.
  • Seite 107 Anhang Beim Gedrückthalten der [Esc]-Taste an der Fernbedienung oder am Bedienfeld das Netzkabel am Projektor anschließen Status- und Betriebsanzeige werden blau, Lampen- und Temperaturanzeige werden orange. Wenn alle Projektoranzeige leuchten, lassen Sie die [Esc]-Taste los. Wenn alle Anzeigen zu blinken beginnen, wird die Sammeleinrichtungsdatei geschrieben. Achtung •...

  • Seite 108: Gespeicherte Einstellungen Auf Andere Projektoren Kopieren

    Anhang Gespeicherte Einstellungen auf andere Projektoren kopieren Trennen Sie das Netzkabel vom Projektor und stellen sicher, dass alle Projektoranzeigen erloschen sind USB-Flash-Laufwerk mit der gespeicherten Sammeleinrichtungsdatei am USB-A-Port des Projektors anschließen • Wenn das USB-Flash-Laufwerk 1 bis 3 Typen von Sammeleinrichtungsdateien enthält, wird die Datei für dieselbe Modellnummer auf den Projektor kopiert.
  • Seite 109 Anhang Beim Gedrückthalten der [Menu]-Taste an der Fernbedienung oder am Bedienfeld das Netzkabel am Projektor anschließen Status- und Betriebsanzeige werden blau, Lampen- und Temperaturanzeige werden orange. Wenn alle Projektoranzeige leuchten, lassen Sie die [Menu]-Taste los. Die Anzeigen leuchten etwa 75 Sekunden auf.

  • Seite 110: Durch Verbindung Von Computer Und Projektor Über Ein Usb-Kabel Einrichten

    Anhang Durch Verbindung von Computer und Projektor über ein USB-Kabel einrichten Folgende Betriebssysteme unterstützen die Sammeleinrichtungsfunktion. • Windows Vista und aktueller • Mac OS X 10.7.x und aktueller Einstellungen auf einem Computer speichern Trennen Sie das Netzkabel vom Projektor und stellen sicher, dass alle Projektoranzeigen erloschen sind USB-Port des Computers und USB-B-Port des Projektors mit einem USB-Kabel verbinden Beim Gedrückthalten der [Esc]-Taste an der Fernbedienung oder am Bedienfeld das...
  • Seite 111 Anhang „USB-Gerät auswerfen“ an Ihrem Computer durchführen, dann das USB-Kabel trennen Führen Sie bei Verwendung von OS X „EPSON_PJ auswerfen“ durch. Der Projektor schaltet sich aus und nur die Betriebsanzeige leuchtet blau.

  • Seite 112: Gespeicherte Einstellungen Auf Andere Projektoren Kopieren

    Anhang Gespeicherte Einstellungen auf andere Projektoren kopieren Trennen Sie das Netzkabel vom Projektor und stellen sicher, dass alle Projektoranzeigen erloschen sind USB-Port des Computers und USB-B-Port des Projektors mit einem USB-Kabel verbinden Beim Gedrückthalten der [Menu]-Taste an der Fernbedienung oder am Bedienfeld das Netzkabel am Projektor anschließen Status- und Betriebsanzeige werden blau, Lampen- und Temperaturanzeige werden orange.

  • Seite 113: Wenn Die Einrichtung Fehlschlägt

    Möglicherweise ist das Schreiben der Einstellungen fehlgeschlagen schnell blau und Lampen- und Tempera- und es liegt ein Fehler in der Projektor-Firmware vor. Stoppen Sie turanzeige schnell orange? die Verwendung des Projektors, ziehen Sie den Netzstecker aus der Steckdose und wenden Sie sich an Epson.

  • Seite 114: Befestigen Eines Sicherheitskabels

    Anhang Befestigen eines Sicherheitskabels Ein handelsübliches Schloss kann an diesem Produkt befestigt werden. Führen Sie das Kabel des Schlosses durch die Anschlussstellen für das Sicherheitskabel an Projektor und Einstellungsplatte. Beachten Sie die Bedienungsanleitung in der mit dem Sicherheitskabel gelieferten Anleitung. Der Sicherheitsschlitz an diesem Produkt ist mit dem von Kensington hergestellten Microsaver Security System kompatibel.

  • Seite 115: Allgemeine Hinweise

    Anhang Allgemeine Hinweise OS X ist eine Marke der Apple Inc. Microsoft und Windows sind Marken oder eingetragene Marken der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern. ©SEIKO EPSON CORPORATION 2016. All rights reserved.

Diese Anleitung auch für:

Eb-685wiEb-680wiEb-675w

Inhaltsverzeichnis
