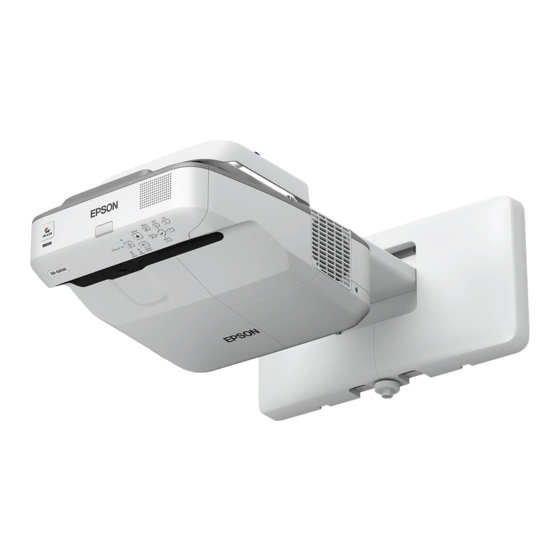

Epson EB-685W Installationsanleitung
  1. Anleitungen
  2. Marken
  3. Epson Anleitungen
  4. Beamer
  5. EB-685W
  6. Installationsanleitung
Epson EB-685W Installationsanleitung

Epson EB-685W Installationsanleitung

Vorschau ausblenden Andere Handbücher für EB-685W:
Inhaltsverzeichnis

Werbung

Quicklinks

Installationsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Epson EB-685W

Inhaltszusammenfassung für Epson EB-685W

  • Seite 1 Installationsanleitung...

  • Seite 2: Sichere Verwendung Des Produktes

    Sichere Verwendung des Produktes Sicherheitsanweisungen Zu Ihrer Sicherheit sollten Sie alle Anweisungen in dieser Anleitung lesen, bevor Sie dieses Produkt verwenden. Unsachgemäße Handhabung aufgrund Nichtbeachtung der Anweisungen in dieser Anleitung könnte zu einer Beschädigung des Produktes oder zu Verletzungen oder Sachschäden führen. Halten Sie diese Installationsanleitung stets griffbereit, um ggf.
  • Seite 3 -Schrauben. Die Verwendung von Muttern und Schrauben, die kleiner als Größe M10 sind, könnte zum Herun- terfallen der Einstellungsplatte führen. Epson übernimmt keine Verantwortung für Schäden oder Verletzungen aufgrund unzureichender Wandstärke oder falscher Installation. Die Installationsarbeiten sollten von mindestens zwei qualifizierten Servicetechnikern ausgeführt werden.

  • Seite 4: Über Diese Installationsanleitung

    Der Projektor kann aufgrund der hohen Temperatur der Lampe im Projektorinneren Feuer fangen. Falls Probleme mit diesem Produkt auftreten, trennen Sie umgehend die Kabel vom Pro- dukt und wenden sich an Ihren örtlichen Händler oder das nächstgelegene Epson-Kun- dencenter. Wird die Nutzung eines unnormal arbeitenden Produktes fortgesetzt, können Brände, Stromschlä- ge und Augenschäden auftreten.

  • Seite 5: Einen Installationsort Wählen

    Sichere Verwendung des Produktes Einen Installationsort wählen Projektorinstallationsort • Führen Sie am Installationsort der Einstellungsplatte zunächst alle erforderlichen Netzanschlussarbeiten aus. • Bringen Sie den Projektor in einiger Entfernung von anderen elektrischen Geräten, wie Leuchtstofflampen oder Klimaanlagen, an. Einige Leuchtstofflampen-Typen können die Fernbedienung des Projektors stören. •...

  • Seite 6: Inhaltsverzeichnis

    Sicherheitsanweisungen ....1 EB-685W/EB-675W (4:3-Projektionsbild) ..25 Sicherheitshinweise ..... . 1 EB-680/EB-670 (4:3-Projektionsbild) .
  • Seite 7 Inhaltsverzeichnis Befestigen eines Sicherheitskabels ..66 Allgemeine Hinweise ....67...

  • Seite 8: Installationsanleitung

    Installationsanleitung Installationsschritte Einen Projektor installieren Befolgen Sie das nachstehende Verfahren zur Befestigung des Projektors an einer Wand. Einstellungsplatte und Projektor installieren ( S.29) Position des Projektors anpassen ( S.41) Wenn zwei oder mehr Projektoren parallel zueinander installiert werden Befolgen Sie bei Verwendung der Mehrfachprojektion (wenn mehrere Projektoren parallel zueinander zur Projektion eines großen Bildes genutzt werden) die nachstehenden Schritte.

  • Seite 9: Verpackungsinhalt

    Installationsanleitung Verpackungsinhalt Einstellungsplatte Die folgenden mitgelieferten Gegenstände sind zur Montage des Projektors an einer Wand erforderlich. Stellen Sie vor Beginn sicher, dass alle Artikel vorhanden sind. Einstellungsplatte Sechskantachse Wandplatte Wandplattenabdeckung 3-Achsen-Einstelleinheit Schablone (zur Installation der Wandplatte) *Die Gleitplatte ( ) ist bei Ausliefe- rung befestigt.

  • Seite 10: Technische Daten

    Installationsanleitung Technische Daten Einstellungsplatte Punkt Technische Da- Anmerkung Seitenver- weis Gewicht der Einstellungsplatte Ca. 7,2 kg Einstellungsplatte (2,9 kg), 3-Achsen-Ein- stelleinheit (1,0 kg), Gleitplatte (0,6 kg), Wandplatte (2,0 kg), Wandplattenabde- ckung und Abschlusskappe (0,7 kg) Maximale Tragfähigkeit 9,5 kg Bereich Vor-/Rück-Schiebever- 13 bis 350 mm Bereich für die Schiebeverstellung des Siehe Abbil-...

  • Seite 11: Wandplatte

    Installationsanleitung Wandplatte Folgende Abbildung zeigt, wie zwei Rahmen zu einer Platte verbunden wurden (bei Auslieferung getrennt). [Einheit: mm] Der Versatzwert für die Mittelposition des Projektionsbildes und der Wandplatte beträgt 52 mm. Kabelführungsöffnungen Verwenden Sie beim Führen der Kabel zum Anschließen des Projektors durch eine Wand die Positionen ) und ( ) in der nachstehenden Abbildung als Kabelführungsöffnungen.

  • Seite 12: Bereich Horizontale Schiebeverstellung

    Installationsanleitung Bereich horizontale Schiebeverstellung [Einheit: mm] Bereich Vor-/Rück-Schiebeverstellung Bereich für die Schiebeverstellung des Arms [Einheit: mm] Einstellungsbereich der Installationsposition der 3-Achsen-Einstelleinheit [Einheit: mm] Position zur Installation von Zubehör Diese Schraubenlöcher ermöglichen Ihnen die Befestigung von Peripheriegeräten und Zubehör, wie externen Empfängern. Verwenden Sie handelsübliche M4-Schrauben.
  • Seite 13 Installationsanleitung [Einheit: mm] 2-M4 49.7 30.5 60.8...

  • Seite 14: Übersichtstabelle Der Projektionsabstände

    Bildes zum Schraubenloch für die Installation der unteren Wandplatte : Abstand von der Oberkante des projizierten Bildes zum Schraubenloch für die temporäre Befestigung der Wandplatte : Höhe des Projektionsbildes : Entfernung von der Leinwandoberfläche zur Wand (100 mm oder weniger) Seitenverhältnis des Standardprojektionsbildes (EB-685W/EB-675W)

  • Seite 15: Tabelle Zu Interaktiven Whiteboards

    Installationsanleitung Wenn der Wert für (X) klein ist bspw. bei direkter Projektion an eine Wand, da Projektor und Wandplattenabdeckung nah beieinander sind, können Sie Bilder mit einer Größe von weniger als 63 Zoll möglicherweise nicht projizieren. Seitenverhältnis des Standardprojektionsbildes (EB-680/EB-670) Tabelle zu interaktiven Whiteboards Wenn Sie bereits ein interaktives Whiteboard installiert haben, prüfen Sie nachstehend die Größe der Whiteboards;...

  • Seite 16: Eb-685W/Eb-675W (16:10-Projektionsbild)

    Wandplatte ist die angegebene Zahl, wenn die vertikale Verschiebung auf die Standardposition eingestellt wird ( Bringen Sie die Nut an der Einstellungsplatte mit der Position der Markierung auf der Wandplatte in Übereinstimmung. EB-685W/EB-675W (16:10-Projektionsbild) [Einheit: cm] Projektionsbildgröße Projektionsab- Ziffern an der...
  • Seite 17 Installationsanleitung Projektionsbildgröße Projektionsab- Ziffern an der Abstand zum Abstand von Höhe des Pro- stand Armschieber- Schraubenloch der Oberkante jektionsbildes Minimum skala für die Installa- des projizierten (Fern) bis Maxi- tion der unte- Bildes zum mum (Nah) ren Wandplatte Schraubenloch für die tempo- räre Befesti- gung der Wandplatte...

  • Seite 18: Eb-685W/Eb-675W (16:9-Projektionsbild)

    Installationsanleitung EB-685W/EB-675W (16:9-Projektionsbild) [Einheit: cm] Projektionsbildgröße Projektionsab- Ziffern an der Abstand zum Abstand von Höhe des Pro- stand Armschieber- Schraubenloch der Oberkante jektionsbildes Minimum skala für die Installa- des projizierten (Fern) bis Maxi- tion der unte- Bildes zum mum (Nah)

  • Seite 19: Eb-685W/Eb-675W (4:3-Projektionsbild)

    Installationsanleitung EB-685W/EB-675W (4:3-Projektionsbild) [Einheit: cm] Projektionsbildgröße Projektionsab- Ziffern an der Abstand zum Abstand von Höhe des Pro- stand Armschieber- Schraubenloch der Oberkante jektionsbildes Minimum skala für die Installa- des projizierten (Fern) bis Maxi- tion der unte- Bildes zum mum (Nah)

  • Seite 20: Eb-680/Eb-670 (4:3-Projektionsbild)

    Installationsanleitung EB-680/EB-670 (4:3-Projektionsbild) [Einheit: cm] Projektionsbildgröße Projektionsab- Ziffern an der Abstand zum Abstand von Höhe des Pro- stand Armschieber- Schraubenloch der Oberkante jektionsbildes Minimum skala für die Installa- des projizierten (Fern) bis Maxi- tion der unte- Bildes zum mum (Nah) ren Wandplatte Schraubenloch für die tempo-...

  • Seite 21: Eb-680/Eb-670 (16:10-Projektionsbild)

    Installationsanleitung Projektionsbildgröße Projektionsab- Ziffern an der Abstand zum Abstand von Höhe des Pro- stand Armschieber- Schraubenloch der Oberkante jektionsbildes Minimum skala für die Installa- des projizierten (Fern) bis Maxi- tion der unte- Bildes zum mum (Nah) ren Wandplatte Schraubenloch für die tempo- räre Befesti- gung der Wandplatte...
  • Seite 22 Projektors unterscheiden. • Bei der Projektion im Tele-Modus kann die Qualität der projizierten Bilder abnehmen. • Beim Projizieren von Bildern bei 4:3 mit EB-685W/EB-675W werden die Bilder automatisch in der Größe verändert, und die Qualität der projizierten Bilder kann abnehmen.

  • Seite 23: Wenn Der Projizierte Bild 75 Zoll Oder Mehr Misst

    Wandplatte ist die angegebene Zahl, wenn die vertikale Verschiebung auf die Standardposition eingestellt wird ( Bringen Sie die Nut an der Einstellungsplatte mit der Position der Markierung auf der Wandplatte in Übereinstimmung. EB-685W/EB-675W (16:10-Projektionsbild) [Einheit: cm] Projektionsbildgröße Projektionsab- Ziffern an der...
  • Seite 24 Installationsanleitung Projektionsbildgröße Projektionsab- Ziffern an der Abstand zum Abstand von Höhe des Pro- stand Armschieber- Schraubenloch der Oberkante jektionsbildes Minimum skala für die Installa- des projizierten (Fern) bis Maxi- tion der unte- Bildes zum mum (Nah) ren Wandplatte Schraubenloch für die tempo- räre Befesti- gung der Wandplatte...

  • Seite 25: Eb-685W/Eb-675W (16:9-Projektionsbild)

    Installationsanleitung EB-685W/EB-675W (16:9-Projektionsbild) [Einheit: cm] Projektionsbildgröße Projektionsab- Ziffern an der Abstand zum Abstand von Höhe des Pro- stand Armschieber- Schraubenloch der Oberkante jektionsbildes Minimum skala für die Installa- des projizierten (Fern) bis Maxi- tion der unte- Bildes zum mum (Nah)

  • Seite 26: Eb-685W/Eb-675W (4:3-Projektionsbild)

    Installationsanleitung EB-685W/EB-675W (4:3-Projektionsbild) [Einheit: cm] Projektionsbildgröße Projektionsab- Ziffern an der Abstand zum Abstand von Höhe des Pro- stand Armschieber- Schraubenloch der Oberkante jektionsbildes Minimum skala für die Installa- des projizierten (Fern) bis Maxi- tion der unte- Bildes zum mum (Nah)

  • Seite 27: Eb-680/Eb-670 (4:3-Projektionsbild)

    Installationsanleitung EB-680/EB-670 (4:3-Projektionsbild) [Einheit: cm] Projektionsbildgröße Projektionsab- Ziffern an der Abstand zum Abstand von Höhe des Pro- stand Armschieber- Schraubenloch der Oberkante jektionsbildes Minimum skala für die Installa- des projizierten (Fern) bis Maxi- tion der unte- Bildes zum mum (Nah) ren Wandplatte Schraubenloch für die tempo-...

  • Seite 28: Eb-680/Eb-670 (16:10-Projektionsbild)

    Installationsanleitung Projektionsbildgröße Projektionsab- Ziffern an der Abstand zum Abstand von Höhe des Pro- stand Armschieber- Schraubenloch der Oberkante jektionsbildes Minimum skala für die Installa- des projizierten (Fern) bis Maxi- tion der unte- Bildes zum mum (Nah) ren Wandplatte Schraubenloch für die tempo- räre Befesti- gung der Wandplatte...
  • Seite 29 Projektors unterscheiden. • Bei der Projektion im Tele-Modus kann die Qualität der projizierten Bilder abnehmen. • Beim Projizieren von Bildern bei 4:3 mit EB-685W/EB-675W werden die Bilder automatisch in der Größe verändert, und die Qualität der projizierten Bilder kann abnehmen.

  • Seite 30: Einstellungsplatte Installieren

    Installationsanleitung Einstellungsplatte installieren Anschluss von Geräten Erforderliche Kabel Bereiten Sie den erforderlichen Kabel entsprechend den verwendeten Geräten vor. • Netzkabel, mitgeliefert (erforderlich) • Optionale Computer- und sonstige Kabel vorbereiten (entsprechend den anzuschließenden Geräten) Weitere Informationen dazu finden Sie in der Bedienungsanleitung des Projektors (auf der Document-CD- ROM).

  • Seite 31: Installation

    Installationsanleitung Installation Befolgen Sie bei der Installation der Einstellungsplatte unbedingt die unten stehenden Schritte. Falls diese Schritte nicht befolgt werden, könnte das Produkt herunterfallen und Verletzungen oder Sachschäden verursachen. Warnung Verwenden Sie keine Klebstoffe, Schmiermittel oder Öle, um die Einstellungsplatte anzubringen oder zu justieren.
  • Seite 32 Installationsanleitung Stellen Sie sicher, dass die 3-Achsen-Einstelleinheit an der Standardposition ( ) der Gleitplatte ausgerichtet ist. Falls die Standardposition ( ) nicht stimmt, lösen Sie die M4-Schraube und passen Sie die Position der Gleitplatte an. Ziehen Sie die Schraube nach Abschluss der Anpassungen fest. Befestigen Sie die 3-Achsen-Einstelleinheit und Gleitplatte mit den mitgelieferten Schrauben (M4 x 12 mm;...

  • Seite 33: Installation Der Wandplatte An Der Wand

    Installationsanleitung Installation der Wandplatte an der Wand Projektionsposition basierend auf der Projektionsbildgröße bestimmen Beachten Sie die Projektionsabstandstabelle zur Prüfung der folgenden Werte. • Projektionsbildgröße (S) • Abstand von der Oberkante des projizierten Bildes zum Schraubenloch (c) für die Installation der unteren Wandplatte •...

  • Seite 34: Schablone An Der Wand Befestigen

    Installationsanleitung Schablone an der Wand befestigen • Richten Sie die in Schritt 1 geprüfte Mittellinie ( ) an der Image Center A auf der Schablone aus. Prüfen Sie, wo die Balken in der Wand verlaufen und ändern Sie die Position nach Bedarf nach links oder rechts. (Die Position kann von der Mitte der Projektionsfläche aus bis maximal 45 mm horizontal nach links oder rechts verschoben werden.) •...

  • Seite 35: Projektionsabstand Bestimmen, Dann Kabel Durch Die Einstellungsplatte Führen

    Installationsanleitung Löcher in die Wand bohren Bohrdurchmesser: 10,5 mm Tiefe des Führungslochs: 45 mm Tiefe der Dübellöcher: 40 mm Schablone entfernen und Zementstaub mit einer Staubpumpe aus den Löchern entfernen Wandplatte an der Wand positionieren und 60 mm lange handelsübliche M10-Dübel in die Löcher einführen Bringen Sie die Mutter an, und klopfen Sie mit einem Hammer auf den Dübel, bis...
  • Seite 36 Installationsanleitung Schrauben (M4 x 12 mm; x2) lösen und Armschieber an der Einstellungsplatte ausziehen Richten Sie den Schieber an den kombinierten Abständen von (b) und (x), die Sie in Schritt 1 geprüft haben, aus. Die erforderlichen Kabel durch die Einstellungsplatte führen Führen Sie die Kabel so, dass sich die Kabelenden, die mit dem Projektor verbunden sind, auf der Anschlussseite des Projektors befinden;...

  • Seite 37: Einstellungsplatte An Der Wandplatte Anbringen

    Installationsanleitung Einstellungsplatte an der Wandplatte anbringen Sechskantachse in die Einstellungsplatte einsetzen Einstellungsplatte an der Wandplatte montieren Setzen Sie die Oberseite der Sechskantachse in die Wandplatte ein; stecken Sie sie dann in den Schlitz an der Unterseite. Achtung Achten Sie darauf, die Kabel nicht zwischen der Einstellungsplatte und der Wandplatte einzuklemmen.

  • Seite 38: Einstellungsplatte An Der Wandplatte Sichern

    Installationsanleitung Einstellungsplatte an der Wandplatte sichern Befestigen Sie die mitgelieferten M6-Schrauben (x3) mit einem handelsüblichen Kreuzschlitzschraubendreher (Nr. 3); ziehen Sie dann die mitgelieferte M6-Schraube (x1) leicht mit einem Schraubenschlüssel an. Vertikalen Schieber mit einem Maulschlüssel anpassen und an der Standardposition ausrichten ( •...

  • Seite 39: Projektors An Der Einstellungsplatte Befestigen

    Installationsanleitung M6-Schraube (x1) zum Fixieren der Einstellungsplatte festziehen Projektors an der Einstellungsplatte befestigen Die Schrauben (x2) lösen und die Kabelabdeckung vom Projektor abnehmen...
  • Seite 40 Installationsanleitung Befestigen Sie die 3-Achsen-Einstelleinheit mit den mitgelieferten Schrauben (M4 x 12 mm; x4) an der Einstellungsplatte • Wenn ein Projektionsbild kleiner als 75 Zoll ist: Montieren Sie das Gerät am -Stempel ( • Wenn ein Projektionsbild größer als 75 Zoll ist: Montieren Sie das Gerät am -Stempel ( : kleiner als 75 Zoll : 75 Zoll oder mehr...

  • Seite 41: Die Kabel Am Projektor Anschließen

    Installationsanleitung Die Kabel am Projektor anschließen Schließen Sie zuletzt das Netzkabel an. Befestigen Sie Peripheriegeräte und Zubehör, wie externe Empfänger, mit handelsüblichen M4- Schrauben in den in der folgenden Abbildung gezeigten Schraubenlöchern. Installieren Sie das optionale WLAN-Modul im Steckplatz für das WLAN-Modul.

  • Seite 42: Position Des Projektors Anpassen

    Installationsanleitung Position des Projektors anpassen • Nehmen Sie keine Einstellungen über die Keystone-Funktion des Projektors vor. Dies kann zu einer Verringerung der Bildqualität führen. • Führen Sie die Sammeleinrichtung bei Einrichtung mehrerer Projektoren mit der Sammeleinrichtungsfunktion durch, bevor Sie das Projektionsbild anpassen. s "Sammeleinrichtungsfunktion"...

  • Seite 43: Seitenverhältnis Des Projektionsbildes Ändern (Nur Bei Erforderlichkeit)

    Drücken Sie die [Menu]-Taste des Projektors. Über die Fernbedienung Über das Bedienfeld Installationsanleit. aus Einstellung wählen Bei Verwendung des EB-685W/EB-675W erscheint die Anzeige zur Auswahl des Seitenverhältnisses. Wählen Sie je nach Bild, das Sie projizieren möchten, 16:10 oder 4:3. Die Anleitung wird angezeigt.
  • Seite 44 Installationsanleitung Passen Sie nach Lösen des Einstellrads an der Unterseite die horizontale Schwenkverstellung mit Hilfe des Einstellrads an der Oberseite an. Wiederholen Sie die Schritte 6 bis 11, wie erforderlich. Ziehen Sie das Einstellrad an der Unterseite nach Abschluss der Anpassungen fest. M4-Schraube (x1) mit dem Sechskantschlüssel lösen, dann horizontale Drehverstellung mit dem Einstellrad anpassen Nachdem Sie die Einstellungen abgeschlossen haben, ziehen Sie die zuvor gelösten M4-Schrauben fest.
  • Seite 45 Installationsanleitung Passen Sie nach Lösen des Einstellrads an der Unterseite die vertikale Neigungsverstellung mit Hilfe des Einstellrads an der Oberseite an. Ziehen Sie das Einstellrad an der Unterseite nach Abschluss der Anpassungen fest. M4-Schraube mit dem Sechskantschlüssel lösen, dann horizontale Schiebeverstellung anpassen Nachdem Sie die Einstellungen abgeschlossen haben, ziehen Sie die zuvor gelöste M4-Schraube fest.

  • Seite 46: M6-Schraube (X1) Mit Dem Maulschlüssel Lösen, Dann Die Vertikale Schiebeverstellung Anpassen

    Installationsanleitung M4-Schrauben (x2) mit dem Sechskantschlüssel lösen, dann vorwärts/rückwärts gerichtete Schiebeverstellung anpassen Nachdem Sie die Einstellungen abgeschlossen haben, ziehen Sie die zuvor gelösten M4-Schrauben fest. M6-Schraube (x1) mit dem Maulschlüssel lösen, dann die vertikale Schiebeverstellung anpassen Passen Sie die vertikale Schiebeeinstellung mit der Sechskantachse an der Ober- und Unterseite an. •...

  • Seite 47: Bogenkorrektur

    Installationsanleitung Sicherstellen, dass alle in den Schritten 6 bis 11 gelösten Schrauben, sicher festgezogen sind Warnung Ziehen Sie alle Schrauben fest an. Anderenfalls kann das Produkt herunterfallen und Verletzungen oder Sachschäden verursachen. Fokus entsprechend dem Fokus in der nachstehenden Abbildung anpassen ( Öffnen Sie die Luftfilterabdeckung, passen Sie dann den Fokus an.
  • Seite 48 Installationsanleitung Projektor einschalten, dann die [Menu]-Taste drücken Über die Fernbedienung Über das Bedienfeld Geometriekorrektur aus Einstellung wählen Bogenkorrektur wählen Bogenkorrektur wählen Seite wählen, die Sie korrigieren möchten...
  • Seite 49 Installationsanleitung Ausgewählte Seite korrigieren Falls während der Anpassung die Meldung "Kann sich nicht mehr bewegen." angezeigt wird, können Sie die Form in die durch das graue Dreieck angezeigte Richtung nicht weiter anpassen. Wiederholen Sie zur Anpassung der restlichen Seiten wie erforderlich die Schritte 5 und 6...

  • Seite 50: Anbringen Der Abdeckungen

    Installationsanleitung Anbringen der Abdeckungen Wandplattenabdeckungen anbringen Installieren Sie zunächst die rechte Abdeckung. • Je nach Kabelkonfiguration müssen Sie zur Kabelführung möglicherweise Aussparungen ) in die Wandplattenabdeckungen schneiden. Entgraten Sie die Schnittseiten zum Glätten scharfer Kanten. Achten Sie darauf, die Kabel beim Führen durch die Löcher nicht zu beschädigen. Achten Sie außerdem darauf, dass Sie beim Arbeiten mit dem Schnittwerkzeug die Sicherheitsvorkehrungen beachten.
  • Seite 51 Installationsanleitung Befestigen Sie die Abschlusskappe an der Einstellungsplatte Wenn Sie sich Sorgen wegen der Einkerbung im Arm machen, kleben Sie den mitgelieferten Verdeckungsaufkleber darauf. Bringen Sie die Kabelabdeckung am Projektor an, sichern Sie sie mit zwei Schrauben (x2)
  • Seite 52 Installationsanleitung Achtung Der Projektor sollte nur von qualifiziertem Fachpersonal demontiert oder wieder installiert werden. Das gilt auch für Wartungs- und Reparaturarbeiten. Anweisungen zu Wartung und Reparaturen finden Sie in der Bedienungsanleitung Ihres Projektors. Warnung • Lösen Sie die Schrauben und Muttern nach der Installation niemals. Überprüfen Sie regelmäßig, ob sich die Schrauben gelockert haben.

  • Seite 53: Anhang

    Anhang Mehrere Projektoren parallel zueinander installieren (Mehrfachprojektion) Sie können ein großes Bild projizieren (Mehrfachprojektion), indem Sie mehrere Projektoren parallel zueinander installieren. Prüfen Sie bei paralleler Installation mehrerer Projektoren Folgendes. ( "Installationsschritte" S.7) Bei Projektion eines Computerbildschirms müssen Sie folgende Vorsichtsmaßnahmen treffen. Beachten Sie die Dokumentation Ihres Computers zur Durchführung der Einstellungen.
  • Seite 54 Anhang Multi-Projektion aus Erweitert wählen Projektor ID wählen Wählen Sie die ID-Nummer des Zielprojektors Drücken Sie zum Schließen des Menüs die [Menu]-Taste Wiederholen Sie die Schritte 1 bis 5 für die verbleibenden Projektoren...
  • Seite 55 Anhang Richten Sie die Fernbedienung auf den Projektor, den Sie bedienen möchten; drücken Sie dann die [ID]-Taste Die für den Projektor festgelegte ID wird an der Projektionsfläche angezeigt. Die Anzeige schaltet sich nach etwa drei Sekunden aus. Geben Sie die Projektor ID des Projektors ein, den Sie bedienen möchten, während Sie die [ID]-Taste gedrückt halten Die Steuerung mittels Fernbedienung wird bei dem Projektor mit der ausgewählten ID aktiviert.

  • Seite 56: Bild In Mehrfachprojektion Anpassen

    Anhang Drücken Sie die [ID]-Taste und prüfen Sie die ID-Einstellung Folgendes wird angezeigt. • Fernbedienungssteuerung: Ein wird angezeigt: Sie können den aktuell gesteuerten Projektor bedienen. • Fernbedienungssteuerung: Aus wird angezeigt: Sie können den Projektor nicht über die Fernbedienung steuern. Wiederholen Sie die obigen Schritte zur Aktivierung der Steuerung per Fernbedienung. •...

  • Seite 57: Multi-Projektion Auf Ein Einstellen

    Anhang Multi-Projektion aus Erweitert wählen Multi-Projektion auf Ein einstellen Drücken Sie zum Zurückkehren zur vorherigen Anzeige die [Esc]-Taste. Nehmen Sie die einzelnen Einstellungen vor Farbmodus Wählen Sie bei beiden Projektoren die gleiche Einstellung. Farbabgleich Passen Sie den Farbabgleich der gesamten Anzeige an (nur im Be- darfsfall).

  • Seite 58: Sammeleinrichtungsfunktion

    Anhang Sammeleinrichtungsfunktion Nach Festlegung der Projektormenüeinstellungen für einen Projektor können Sie die Einstellungen auf andere Projektoren kopieren (Sammeleinrichtungsfunktion). Die Sammeleinrichtungsfunktion ist nur bei Projektoren mit derselben Modellnummer verfügbar. Verwenden Sie eine der folgenden Methoden. • Einrichtung über ein USB-Flash-Laufwerk. • Einrichtung durch Verbindung von Computer und Projektor über ein USB-Kabel. •...

  • Seite 59: Über Ein Usb-Flash-Laufwerk Einrichten

    Anhang Über ein USB-Flash-Laufwerk einrichten Dieser Abschnitt erklärt, wie Sie die Sammeleinrichtung über ein USB-Flash-Laufwerk durchführen. • Verwenden Sie ein USB-Flash-Laufwerk im FAT-Format. • Die Sammeleinrichtungsfunktion kann nicht über USB-Flash-Laufwerke verwendet werden, die Sicherheitsfunktionen beinhalten. Verwenden Sie ein USB-Flash-Laufwerk ohne Sicherheitsfunktionen.
  • Seite 60 Anhang Beim Gedrückthalten der [Esc]-Taste an der Fernbedienung oder am Bedienfeld das Netzkabel am Projektor anschließen Status- und Betriebsanzeige werden blau, Lampen- und Temperaturanzeige werden orange. Wenn alle Projektoranzeige leuchten, lassen Sie die [Esc]-Taste los. Wenn alle Anzeigen zu blinken beginnen, wird die Sammeleinrichtungsdatei geschrieben. Achtung •...

  • Seite 61: Gespeicherte Einstellungen Auf Andere Projektoren Kopieren

    Anhang Gespeicherte Einstellungen auf andere Projektoren kopieren Trennen Sie das Netzkabel vom Projektor und stellen sicher, dass alle Projektoranzeigen erloschen sind USB-Flash-Laufwerk mit der gespeicherten Sammeleinrichtungsdatei am USB-A-Port des Projektors anschließen • Wenn das USB-Flash-Laufwerk 1 bis 3 Typen von Sammeleinrichtungsdateien enthält, wird die Datei für dieselbe Modellnummer auf den Projektor kopiert.
  • Seite 62 Anhang Beim Gedrückthalten der [Menu]-Taste an der Fernbedienung oder am Bedienfeld das Netzkabel am Projektor anschließen Status- und Betriebsanzeige werden blau, Lampen- und Temperaturanzeige werden orange. Wenn alle Projektoranzeige leuchten, lassen Sie die [Menu]-Taste los. Die Anzeigen leuchten etwa 75 Sekunden auf.

  • Seite 63: Durch Verbindung Von Computer Und Projektor Über Ein Usb-Kabel Einrichten

    Anhang Durch Verbindung von Computer und Projektor über ein USB-Kabel einrichten Folgende Betriebssysteme unterstützen die Sammeleinrichtungsfunktion. • Windows Vista und aktueller • Mac OS X 10.7.x und aktueller Einstellungen auf einem Computer speichern Trennen Sie das Netzkabel vom Projektor und stellen sicher, dass alle Projektoranzeigen erloschen sind USB-Port des Computers und USB-B-Port des Projektors mit einem USB-Kabel verbinden Beim Gedrückthalten der [Esc]-Taste an der Fernbedienung oder am Bedienfeld das...
  • Seite 64 Anhang „USB-Gerät auswerfen“ an Ihrem Computer durchführen, dann das USB-Kabel trennen Führen Sie bei Verwendung von OS X „EPSON_PJ auswerfen“ durch. Der Projektor schaltet sich aus und nur die Betriebsanzeige leuchtet blau.

  • Seite 65: Gespeicherte Einstellungen Auf Andere Projektoren Kopieren

    Anhang Gespeicherte Einstellungen auf andere Projektoren kopieren Trennen Sie das Netzkabel vom Projektor und stellen sicher, dass alle Projektoranzeigen erloschen sind USB-Port des Computers und USB-B-Port des Projektors mit einem USB-Kabel verbinden Beim Gedrückthalten der [Menu]-Taste an der Fernbedienung oder am Bedienfeld das Netzkabel am Projektor anschließen Status- und Betriebsanzeige werden blau, Lampen- und Temperaturanzeige werden orange.

  • Seite 66: Wenn Die Einrichtung Fehlschlägt

    Möglicherweise ist das Schreiben der Einstellungen fehlgeschlagen schnell blau und Lampen- und Tempera- und es liegt ein Fehler in der Projektor-Firmware vor. Stoppen Sie turanzeige schnell orange? die Verwendung des Projektors, ziehen Sie den Netzstecker aus der Steckdose und wenden Sie sich an Epson.

  • Seite 67: Befestigen Eines Sicherheitskabels

    Anhang Befestigen eines Sicherheitskabels Ein handelsübliches Schloss kann an diesem Produkt befestigt werden. Führen Sie das Kabel des Schlosses durch die Anschlussstellen für das Sicherheitskabel an Projektor und Einstellungsplatte. Beachten Sie die Bedienungsanleitung in der mit dem Sicherheitskabel gelieferten Anleitung. Der Sicherheitsschlitz an diesem Produkt ist mit dem von Kensington hergestellten Microsaver Security System kompatibel.

  • Seite 68: Allgemeine Hinweise

    Anhang Allgemeine Hinweise OS X ist eine Marke der Apple Inc. Microsoft und Windows sind Marken oder eingetragene Marken der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern. ©SEIKO EPSON CORPORATION 2016. All rights reserved.
