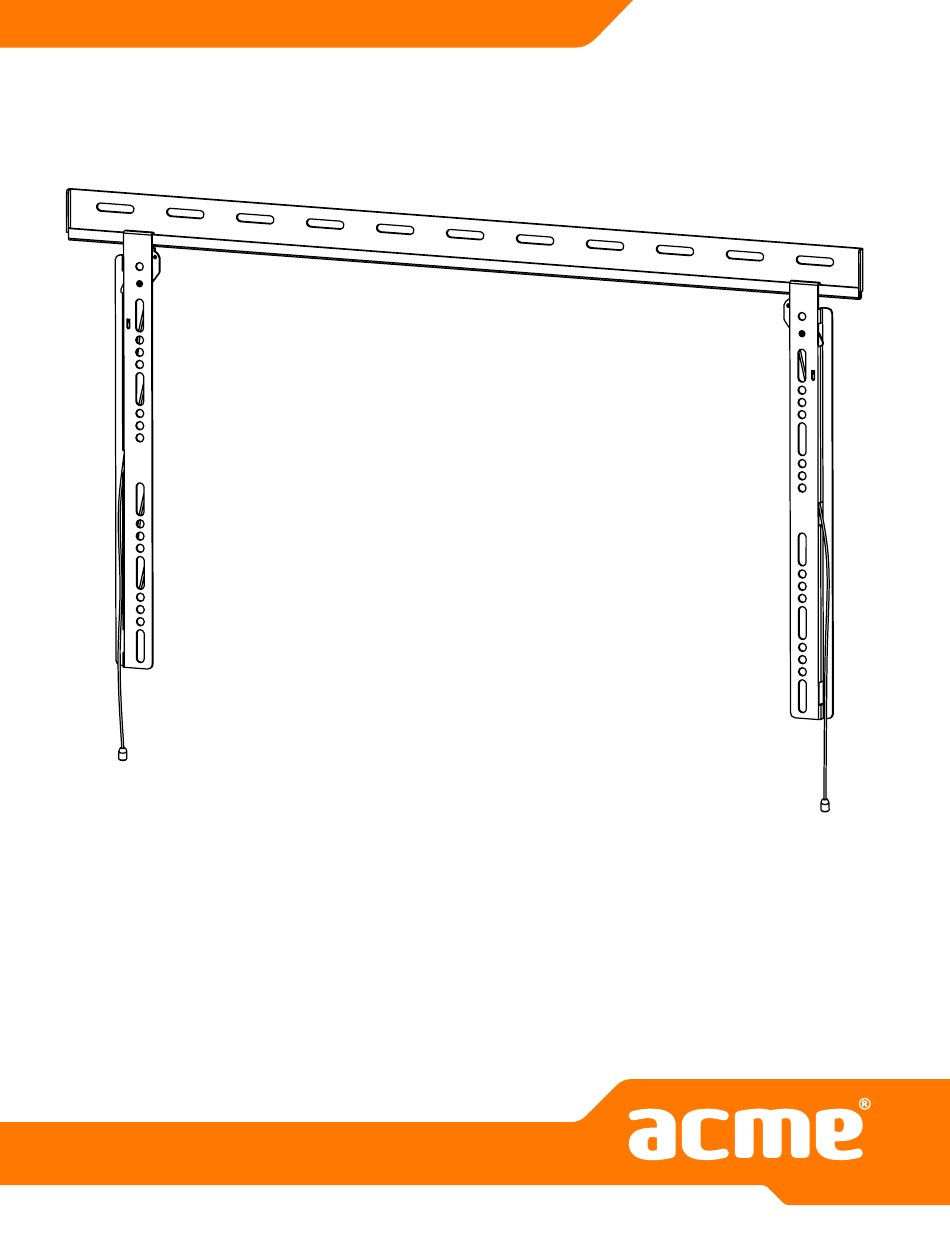

- Seite 1 Model: LED 100 S LED 100 B Universal Wall Bracket www.acme.eu...
-
Seite 39: Wichtige Sicherheitshinweise
Auspacken Öfnen sie die verpackung vorsichtig, nehmen sie alle teile heraus und legen sie sie auf einer unterlage ab, um schäden zu vermeiden. Vergleichen sie den inhalt mit der teileliste auf der nächsten seite auf vollständigkeit und unversehrtheit. Benutzen sie keine beschädigten teile. - Seite 40 Diese TV-Halterung muss sicher an einer senkrechten Wand befestigt werden. Bei unsachgemäßer Installation kann die Halterung herunterfallen und zu Verletzungen und Sachschäden führen. WARNUNG 4-mm-Bohrer 10-mm- Maulschlüssel Benötigte Kreuzschlitzs- Steinbohrer Wasserwaage Werkzeuge Balkensucher chraubendreher Bitte beachten Sie: Die Komponenten der Halterung und die Beschläge sind nicht zur Montage an Wänden mit Metallbalken oder aus Schlackenbetonblocks geeignet.
- Seite 41 Lieferumfang (1) Wandleiste - a (1) Linke Monitorklammer - b (1) Rechte Monitorklammer - c (4) Bolzen M4x12 - d (4) Bolzen M5x12 - e (4) Bolzen M6x12 - f (4) Bolzen M8x16 - g (4) Bolzen M4x30 - h (4) Bolzen M5x30 - i (4) Bolzen M6x35 - j (4) Bolzen M8x40 - k...
- Seite 42 Montage der Monitorklammern an TV-Geräten mit lacher Rückseite Bestimmen Sie zunächst den Durchmesser des für Ihr TV-Gerät erforderlichen Bolzens (d, e, f, g). Gehen Sie nach der Bestimmung des Bolzendurchmessers anhand des nachstehenden Diagramms vor. Schrauben Sie den Bolzen mit der passenden Unterlegscheibe (n,o) am TV-Gerät fest.
- Seite 43 Montage der Monitorklammern an TV-Geräten mit gebogener Rückseite Bestimmen Sie zunächst den Durchmesser des für Ihr TV-Gerät erforderlichen Bolzens (h, i, j, k). Gehen Sie nach der Bestimmung des Bolzendurchmessers anhand des nachstehenden Diagramms vor. Schrauben Sie den Bolzen mit der passenden Unterlegscheibe (n,o) und dem Abstandshalter (l,m) am TV-Gerät fest.
- Seite 44 Befestigung der Wandleiste an der Wand Befestigung bei Ziegel, Beton und Betonsteinen: Benutzen Sie die Wandleiste(a) als Vorlage, um drei Lochmarkierungen an der Wand zu markieren. Achten Sie darauf, dass diese Löcher waagerecht angeordnet sind. Bohren Sie die Löcher mit einem 3/8” (10 mm) Steinbohrer mindestens 2,4”...
- Seite 45 Befestigen des Monitors an der Wandleiste Warnung: Einige TV-Geräte können nur mit zwei Personen angehoben werden! Wir übernehmen keine Verantwortung für Verletzungen oder Produktschäden. Ziehen Sie zunächst die Seile an den Enden der Klammern(b,c), um die Sperrfedern zu entriegeln, wie in Diagramm 3A gezeigt. Haken Sie die Klammer dann in der Wandleiste(a) ein und lösen Sie die Seile, um die Klammern in der gewählten Position einrasten zu lassen, wie in Diagramm 3B gezeigt.
- Seite 93 Garantieblatt www.acme.eu/warranty Produkt Modell des Produktes Kaufdatum des Produktes Benennung, Adresse des Verkäufers Defekte (Datum, Beschreibung, Funktion der Person, die das Produkt angenommen hat, Vorname, Name und Unterschrift) 1. Garantiezeit Die Garantie ist ab dem Tag gültig, an dem der Käufer dieses Produkt vom Verkäufer gekauft hat.
- Seite 100 Model: LED 100 S LED 100 B Universal Wall Bracket www.acme.eu...
