Metrix 5550 Benutzerhandbuch Und Installationshandbuch Seite 7

WELLE Z- ACHSE
LEITUNG

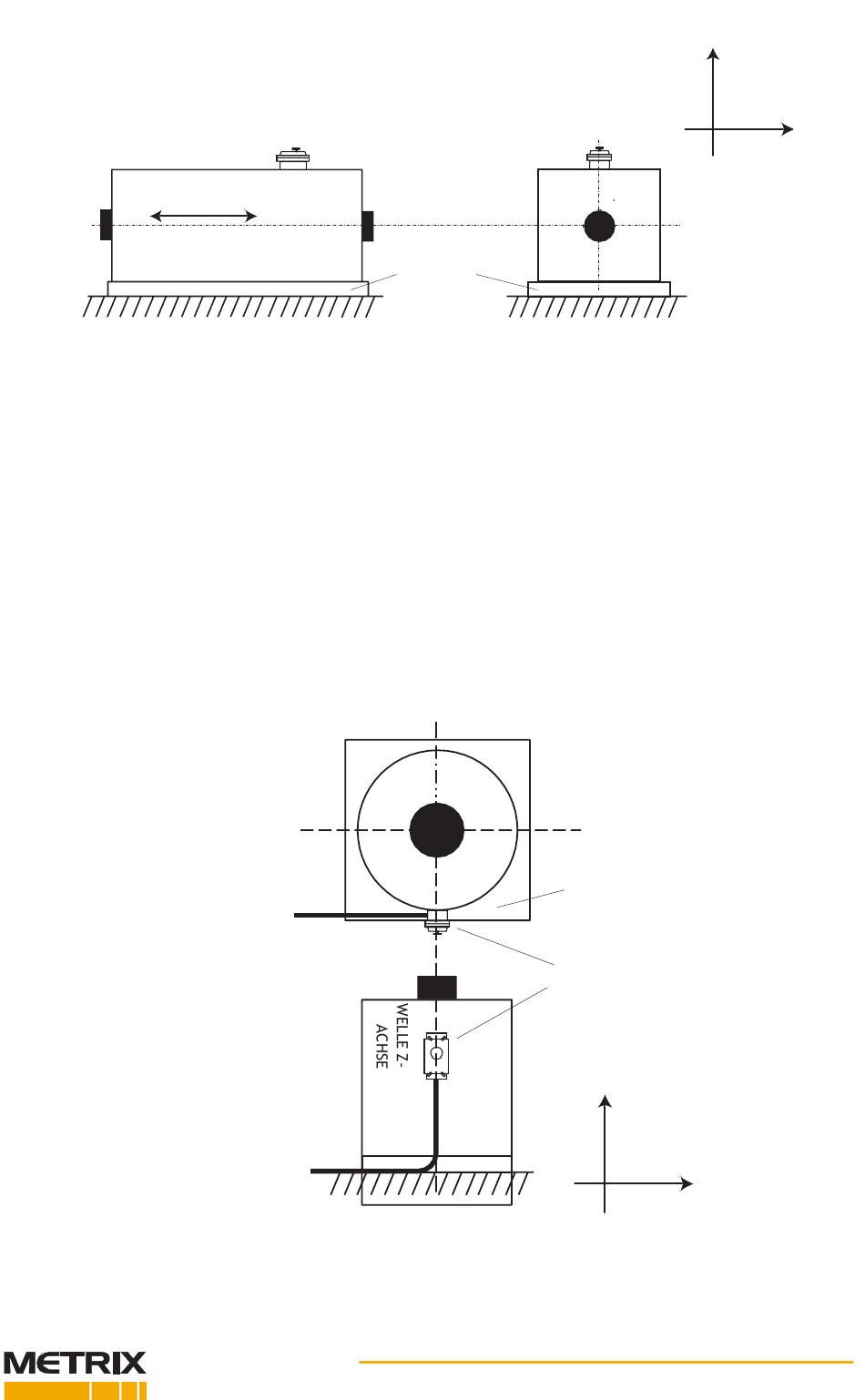

Abbildung 7: Horizontale Maschine mit vertikaler 5550-Montageausrichtung (nicht empfohlen).
2.6
Vertikale Maschinen
Abbildung 8 zeigt die bevorzugte Installation für eine vertikale Maschine. Der Schalter wird waagerecht
und mit seiner empfindlichen Achse direkt auf die Welle gerichtet montiert.
Eine senkrechte Montage des Schalters (Abbildung 7) wird nicht empfohlen.
Maschinen (wie auch die horizontalen Maschinen) durch eine Grundplatte oder eine andere Halterung
starr befestigt sind, die sie daran hindert, in vertikaler Richtung zu vibrieren, wird die empfindliche Achse
des Schalters in vertikaler Richtung ausgerichtet, damit sie in der Richtung der geringsten Vibration
ausgerichtet ist.
Montieren Sie den Schalter stattdessen wie in Abbildung 5 gezeigt, um sicherzustellen, dass radiale (und
nicht axiale) Vibrationen erfasst werden. Montieren Sie den Schalter nur dann wie in Abbildung 7
gezeigt, wenn die Maschine tatsächlich mehr in vertikaler als in horizontaler Richtung schwingt oder
wenn die Option der 2 g /24 V-Rücksetzspule verwendet wird (siehe Hinweis in Abschnitt 2.4).
WELLENMITTELACHSE
HINWEIS: Es wird empfohlen, am tiefsten Punkt
eine Abflussöffnung vorzusehen, damit die
angesammelte Feuchtigkeit entweichen kann
(außer in explosionsgeschützten Anlagen)
Abbildung 8: Vertikale Maschine mit horizontaler 5550-Montageausrichtung und empfohlenem Standort
(AXIAL)
SEITENANSICHT
LEITUNG
SEITENANSICHT
LEITUNG
5550 MONTAGEORT
GRUNDPLA
GRUNDPLATTE
Doc# 1231558 - REV E
Radiale Y-Achse der Welle
WELLENMITTELACH
WELLENMITTELACHSE
VORDERANSICHT
Da die meisten vertikalen
GRUNDPLATTE
5550 MONTAGEORT MIT
ROHRVERSCHRAUBUNG NACH UNTEN
Radiale Y-Achse der Welle
Welle Radiale X-Achse
(November 2020) Seite
Welle Radiale X-Achse
7 von
