1. FUNKTIONSPRINZIPIEN
1.1
Übersicht
Die mechanischen Schwingungsschalter der Modelle 5550 und 5550G bieten einen grundlegenden
Schutz gegen grobe Änderungen der seismischen Beschleunigung. Die beiden Geräte sind im Inneren
identisch und unterscheiden sich nur durch die Art des Gehäuses und den externen Zugang zu den Ein-
stellungen. Der 5550G wird für Anwendungen in explosionsgefährdeten Bereichen eingesetzt, die eine
Zulassung für die Gasgruppe IIC erfordern, verfügt aber über keine von außen zugänglichen Einstellun-
gen. Der 5550 verfügt über eine extern verfügbare Sollwerteinstellung und
Rücksetzmöglichkeit und kann für Anwendungen bis zur Gasgruppe IIB + Wasserstoff eingesetzt
werden. Weitere Informationen finden Sie in den Installationshandbüchern M8905 (Modell 5550) und
100356 (Modell 5550G) für Gefahrenbereiche.
Der Betätigungsmechanismus ist rein mechanisch und
besteht aus einer Zugfeder, die an einer schwenkbaren
Platte auf einem überzentralen Drehpunkt befestigt ist -
Magnete werden nicht verwendet. Normalerweise
befindet sich diese Platte in einer unbestückten Position
(Abbildung 1A). Bei ausreichender seismischer
Beschleunigung (durch Vibration oder Aufprall) schwenkt
die Auslöseplatte jedoch über diese überzentrierte
Position hinaus und schnappt in eine stabile
Auslöseposition (Abbildung 1B), in der sie ein internes
Mikroschalterrelais kontaktiert und den Zustand des
Relais ändert. Dieses Relais ist für externe
Verdrahtungsanschlüsse
um die Maschine abzuschalten und/oder
übermäßige Vibrationen zu melden.
Sobald der Schalter seine Auslöseposition eingenommen
hat, muss er manuell mit dem externen Rückstellkolben
(nur 5550) oder mit einer elektrischen Fernrückstellung
(Standard bei 5550G, optional bei 5550) zurückgestellt
werden. Die Fernrückstellfunktion kann auch als
Einschaltverzögerung verwendet werden, um den
Schalter so lange in einem nicht ausgelösten Zustand zu
halten, wie die Spulenerregung anliegt - bis zu 30
Sekunden (die maximale Dauer wird durch einen nicht
einstellbaren, werksseitig installierten
Thermistor gewährleistet.
Die Einschaltverzögerung ist von Vorteil, um beim Anfahren von Maschinen eine ungewollte
Auslösung des Schalters zu vermeiden.
1.2
Typische Anwendung
Die mechanischen Schwingungsschalter der Modelle 5550 und 5550G werden in der Regel an
Kühlturmlüftern eingesetzt und so montiert, dass der Verlust eines Flügels zu einer erheblichen
strukturellen Beschleunigung an der Befestigungsstelle des Schalters führt (Abbildung 2).
Der Schalter kann auch an anderen Maschinentypen
verwendet werden, es ist jedoch darauf zu achten, dass am
Einbauort des Schalters
Beschleunigung zwischen "normalem" und "gestörtem"
Zustand besteht. Der Schalter ist nicht dafür ausgelegt, bei
Beschleunigungswerten unter ca. 1 g (9,8 m/s
auszulösen, oder wenn weniger als 1 g zwischen
den normalen Betriebsschwingungswerten einer Maschine
und den Schwingungswerten der Fehlfunktion liegt.
Doc# 1231558 - REV E
(Öffner oder Schließer)
eine ausreichende Änderung
(November 2020) Seite

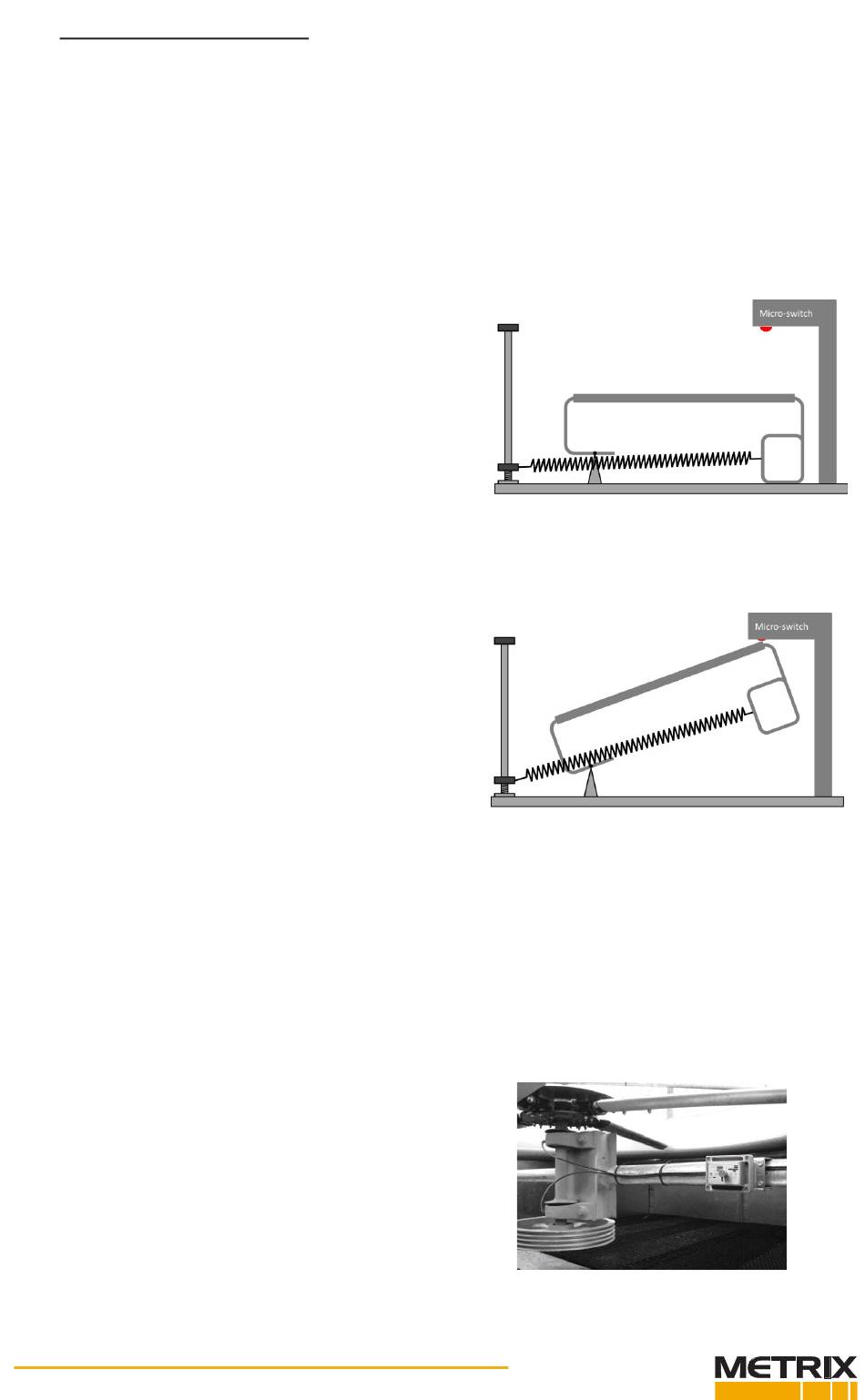

Abbildung 1A: Mechanischer
Auslösemechanismus des 5550 in
unausgelöster Stellung. Mikroschalter (rot)
erhältlich,
ist nicht betätigt.
Abildung 1B: Mechanischer
Auslösemechanismus des Schalters 5550 in
Ausgelöst-Stellung. Mikroschalter
(rot) wird betätigt.
der
) zuverlässig
2
Abbildung 2: Typische 5550-
Installation an der Stützstrebe des
Kühlturmlüfters.
2 von
