2.7
Montage Ausrichtung
Der Schalter kann um seine empfindliche Achse gedreht werden, ohne seine Funktion zu
beeinträchtigen (Abbildung 9). Die Positionen 9A, 9B, 9C und 9D, die den Schalter des Modells 5550 in
den Positionen 12:00, 3:00, 6:00 bzw. 9:00 zeigen, haben also keinen Einfluss auf die Funktion des
Schalters und sind in erster Linie eine Frage der
jedoch empfohlen, die Leitungsverschraubungen nach Möglichkeit nach unten auszurichten, um die
An-sammlung von Feuchtigkeit oder Kondenswasser im Inneren des Geräts zu verhindern.
9A - 12:00 horizontale Ausrichtung
9B - 3:00 horizontale Ausrichtung

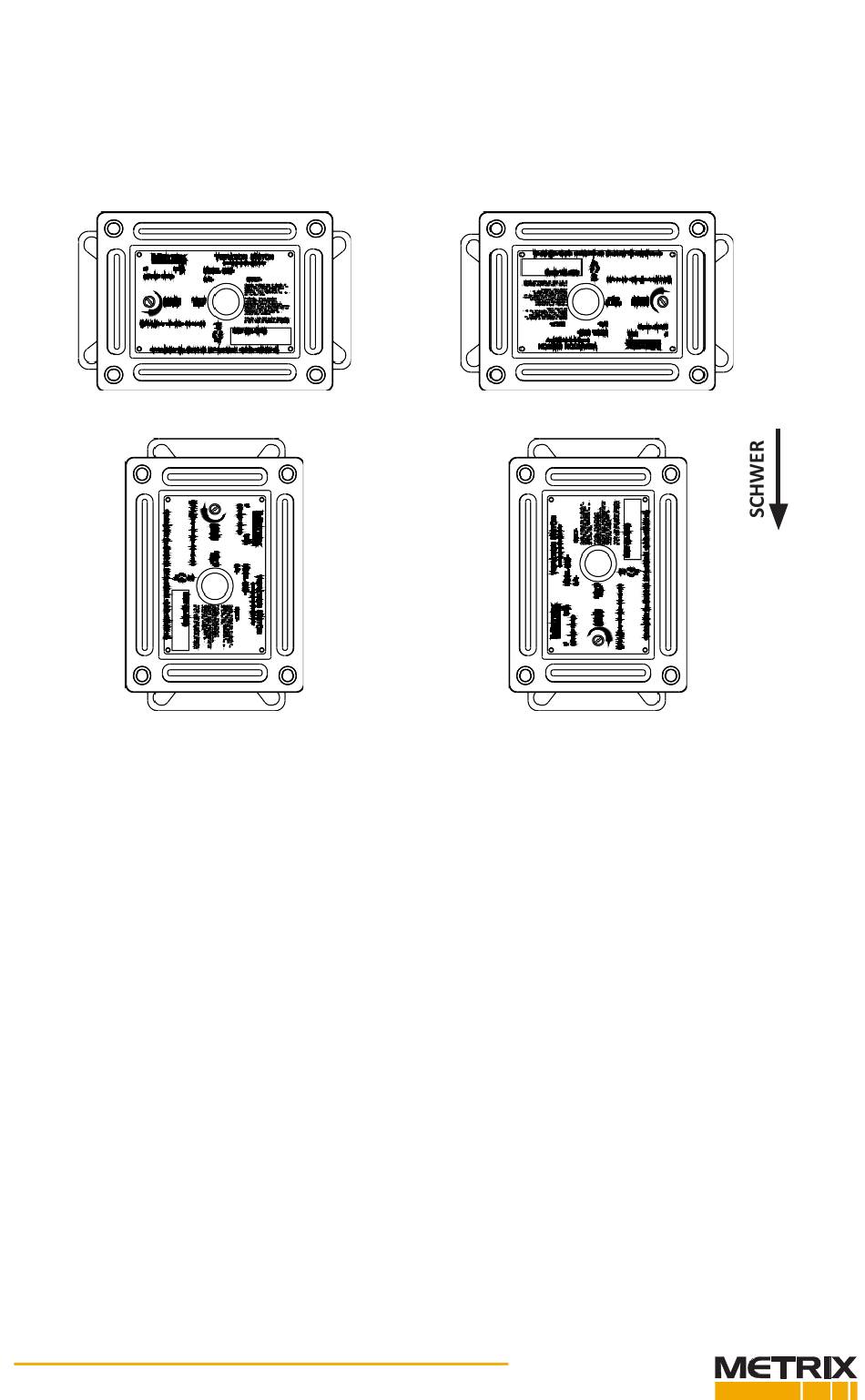

Abbildung 9: Horizontale Ausrichtungen des 5550. Es wird dringend empfohlen, den 5550 in
der 9D-Position zu montieren (mit der Leitungsöffnung nach unten), damit angesammeltes
Kondenswasser abfließen kann.
2.8
Anbringen des Schalters an der Maschine
Befestigen Sie den Schalter mit Hilfe des 4-Loch-Musters (5550) oder des 2-Loch-Musters (5550G) auf
der Grundplatte sicher an der Maschine. Es ist äußerst wichtig, dass die Vorrichtung fest an der Maschine
montiert ist, so dass sie
durch eine lockere Befestigung, eine nicht ausreichend steife Halterung oder eine Hal-terungsresonanz
entstehen. Außerdem sollte der Schalter an einer Stelle angebracht werden, an der sei-ne eigene Masse
die Eigenfrequenz(en) des Bauteils, an dem er befestigt ist, nicht nennenswert beein-flusst. Bei der
Befestigung an einem Stützbalken, einer Kufe oder einem anderen Bauteil ist zu bedenken, wie sinnvoll
die Messung ist und wie groß der Schaden an der Maschine sein muss, damit an der Mess-stelle eine
ausreichende Beschleunigung auftritt. Wenn Sie weitere Unterstützung bei der Anwendung benötigen,
wenden Sie sich bitte an das Werk oder an den nächsten Metrix-Vertreter.
2.9
Verkabelung
Der Schalter verfügt über ein einzelnes SPDT-Relais oder optional über zwei SPDT-Relais, die als DPDT-
Gerät verwendet werden können. Wenn eine Rückstell-/Anlaufverzögerungsspule spezifiziert ist
(optional bei 5550; Standard bei 5550G), sind auch geeignete Verdrahtungsklemmen verfügbar. Die
Belegung der Verdrahtungsklemmen ist in Abbildung 10 dargestellt.
Doc# 1231558 - REV E
nur die Maschinenschwingungen
(November 2020) Seite
Optik und der Wartungsfreundlichkeit. Es wird
9C - 6:00 horizontale Ausrichtung
9D - 9:00 horizontale Ausrichtung (bevorzugt)
berücksichtigt
8 von 20
- nicht die Schwingungen, die
