1.3
Hauptvariablen, die den Betrieb des 5550 beeinflussen
Die erforderliche seismische Beschleunigung, um den mechanischen Schalter 5550 oder 5550G von seiner
nicht ausgelösten Position in seine ausgelöste Position zu bewegen, ist eine Funktion von drei Variablen, die
in den Abschnitten 1.3.3. bis 1.3.4. erläutert wird
1.3.1
Variable #1 - Richtung der Federkraft
Die bewegliche Auslöseplatte im Inneren des Schaltergehäuses ist
frei auf einem im Wesentlichen reibungsfreien Drehpunkt
beweglich und wird durch eine Feder in ihrer nicht ausgelösten
Stellung gehalten. Durch Drehen der Einstellschraube für den
Sollwert (Abbildung 3) wird die Richtung der Feder und in
wesentlich geringerem Maße auch ihre Spannung verändert. Der
Federmechanismus übt also eine im Wesentlichen konstante Kraft
auf den Auslöser aus, und durch Drehen der Einstellschraube für
den Sollwert ändert sich die Richtung dieser Kraft. Durch Drehen
der Sollwertschraube im Uhrzeigersinn (CW) wird die Federkraft
stärker in die nicht ausgelöste Richtung ausgerichtet (unterhalb
des Drehpunkts - siehe Abbildung 1), wodurch das Auslösen des
Geräts erschwert wird. Das Drehen der Sollwertschraube gegen
den Uhrzeigersinn (CCW) bewirkt das Gegenteil und erleichtert das
Auslösen des Geräts.
ANMERKUNGEN:
1. Wird die Schraube zu weit gegen den Uhrzeigersinn (CCW) gedreht, wird die Feder
schließlich über die Zentrierung hinaus gezogen und der Schalter schnappt ohne externe
Trägheitsanregung in die Auslöseposition. Wenn der Schalter auf diese Weise eingestellt ist,
kann er nicht aus seiner Auslöseposition zurückgesetzt werden. Außerdem kann dieser
Mechanismus aufgrund seiner Beschaffenheit sehr instabil sein, wenn er zu nahe an seiner
Gleichgewichtslage eingestellt wird, was zu Fehlauslösungen führt.
2. Die Sollwert-Einstellschraube des Schalters Modell 5550G ist von außen nicht zugänglich. Die
Abdeckung muss entfernt werden. Entfernen Sie die Abdeckung nicht, wenn in
Gefahrenbereichen stromführende Schaltkreise vorhanden sind.
1.3.2
Variable #2 - Schalterausrichtung
Je nachdem, wie der Schalter ausgerichtet ist, wirkt die Schwerkraft auf die bewegliche Masse des
Auslösemechanismus, um die Federkraft entweder zu erhöhen oder zu verringern. Bei den Schaltern
der Modelle 5550 und 5550G ist die Schalterausrichtung die Richtung, in die die Abdeckung zeigt.
Wenn der Schalter horizontal ausgerichtet ist (Abbildung 4A), sind die Auswirkungen der Schwerkraft
vernachlässigbar und nur
HINWEIS Die mechanischen Schwingungsschalter von Metrix
sind nicht für den Einsatz an schnelllaufenden Turbomaschinen
oder an Maschinen vorgesehen, bei denen Änderungen der
seismischen Beschleunigung von weniger als 1 G zuverlässig
erkannt werden müssen. Stattdessen bietet Metrix
mehrhochentwickelte elektronische Lösungen zur
Schwingungsmessung, die für solche Anwendungen besser
geeignet sind.
die Federkraft bestimmt das Verhalten der Schaltplatte.
Doc#
SOLLWERT
ADJUST
1231558 - REV E (November 2020) Seite
RÜCKSTELLKOLBEN

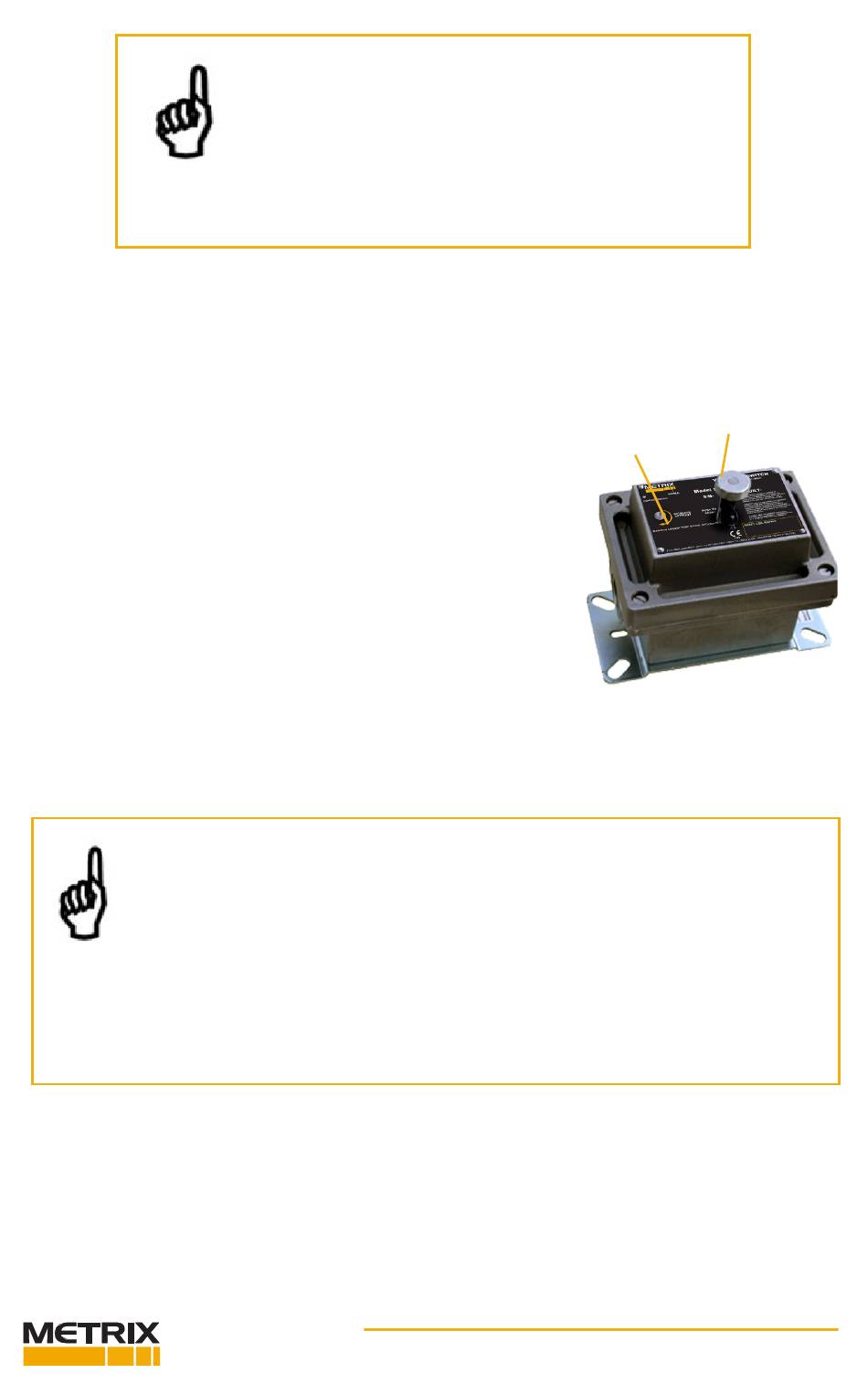

Abbildung 3: MODELL 5550
Sollwerteinstellung und manuelle
Rückstellung.
