Benutzerhandbuch
Allgemeine Informationen
Offgridtec GmbH
Im Gewerbepark 11
84307 Eggenfelden
WEEE-Reg.-Nr. DE37551 136

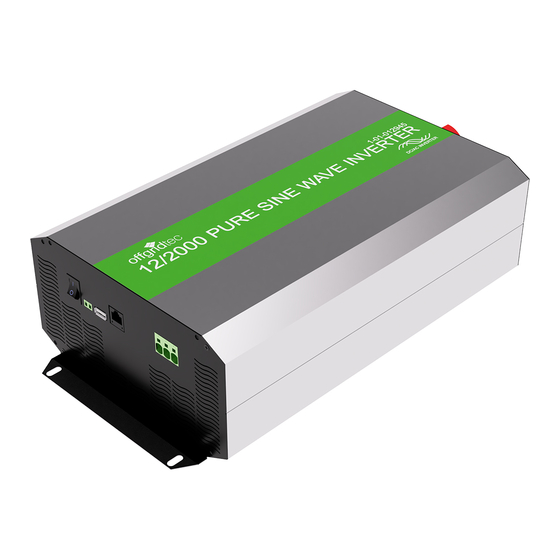

Offgridtec PSI-PRO-Spannungswandler
Kontaktinformation
Tel: +49 8721 91994-00
Email: info@offgridtec.com
Web: www.offgridtec.com
GFR: Christian & Martin Krannich
Konto Sparkasse Rottal-Inn
Konto: 10188985
BLZ: 74351430
IBAN: DE69743514300010188985
BIC: BYLADEM1EGF (Eggenfelden)
12/2000 12/3000
24/3000
Sitz und Amtsgericht
HRB: 9179 Registergericht Landshut
Steuernummer: 141/134/30045
Ust-IdNr: DE2871 1 1500
Gerichtsstand: Mühldorf am Inn
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Offgridtec PSI-PRO 12/2000
- Seite 1 Offgridtec PSI-PRO-Spannungswandler 12/2000 12/3000 Benutzerhandbuch 24/3000 Allgemeine Informationen Kontaktinformation Konto Sparkasse Rottal-Inn Sitz und Amtsgericht Offgridtec GmbH Tel: +49 8721 91994-00 Konto: 10188985 HRB: 9179 Registergericht Landshut Im Gewerbepark 11 Email: info@offgridtec.com BLZ: 74351430 Steuernummer: 141/134/30045 84307 Eggenfelden Web: www.offgridtec.com...
- Seite 2 Offgridtec PSI-PRO-Spannungswandler Inhalt Wichtige Sicherheitshinweise...........................3 1 Übersicht.....................................7 2 Aufbau......................................9 3 Anschluss....................................10 4 Installation....................................11 5 Schutz......................................18 6 Problembehandlung..............................21 7 Wartung....................................23 8 Technische Daten.................................24 Anhang 1 Haftungsausschlüsse........................25 Allgemeine Informationen Kontaktinformation Konto Sparkasse Rottal-Inn Sitz und Amtsgericht Offgridtec GmbH Tel: +49 8721 91994-00...
-
Seite 3: Erklärung Der Symbole
Offgridtec PSI-PRO-Spannungswandler Wichtige Sicherheitshinweise Bitte bewahren Sie dieses Handbuch für eine spätere Überprüfung auf. Dieses Handbuch enthält alle Sicherheits-, Installations- und Bedienungshinweise für den Hochfrequenz-Reinsinus-Wechselrichter PSI-PRO ("Wechselrichter", wie in diesem Handbuch bezeichnet) . Erklärung der Symbole Um dem Anwender eine effiziente Nutzung des Produkts zu ermöglichen und die Sicherheit von Personen und Sachen zu gewährleisten, lesen Sie bitte die zugehörige Literatur zu den folgenden... - Seite 4 Offgridtec PSI-PRO-Spannungswandler Wichtige Sicherheitshinweise 3. Professionelles und technisches Personal darf • Den Wechselrichter an einem bestimmten Ort installieren • Einen Probebetrieb des Wechselrichters durchführen • Den Wechselrichter bedienen und warten 4. Sicherheitshinweise vor der Installation • Wenn Sie den Wechselrichter erhalten, überprüfen Sie, ob beim Transport Schäden aufgetreten sind.
-
Seite 5: Sicherheitshinweise Bei Elektrischem Anschluss
Offgridtec PSI-PRO-Spannungswandler Wichtige Sicherheitshinweise 6. Sicherheitshinweise bei elektrischem Anschluss • Prüfen Sie, ob alle Verdrahtungsverbindungen fest sind, um die Gefahr einer Wärmeansammlung durch lose Verbindungen zu vermeiden. • Die Schutzerdung muss mit dem Boden verbunden sein. Der Querschnitt des Drahtes sollte nicht weniger als 4mm2 betragen. - Seite 6 Offgridtec PSI-PRO-Spannungswandler Wichtige Sicherheitshinweise 8. Gefährliche Vorgänge, die zu Lichtbogen, Feuer oder Explosion führen können • Das Berühren des Kabelendes, das nicht isoliert wurde und möglicherweise unter Strom steht. • Das Berühren der Kupferleitung, der Klemmen oder der internen Module des Umrichters, die unter Strom stehen können.
-
Seite 7: Übersicht
Offgridtec PSI-PRO-Spannungswandler 1 Übersicht 1 Übersicht Die PSI-PRO ist eine neue Generation von Wechselrichtern mit reiner Sinuswelle, die mit dem Lithium-Batteriesystem kompatibel sind. Dieser neue Wechselrichter nutzt die Technologie zur Unterdrückung von Stromspitzen, um eine Beschädigung der Lithium-Batteriezellen und des Batteriemanagementsystems (BMS) durch den Impulsstrom effektiv zu verhindern. - Seite 8 Offgridtec PSI-PRO-Spannungswandler 1 Übersicht • Umfangreiche Schutzfunktionen: Eingangsverpolung, Unterspannung, Überspannung, Überlastung des Ausgangs, Kurzschluss, Überhitzung • Temperatur- und lastabhängig geregelte Luftkühlung • Optionale LCD-Anzeige (Remote Meter) zur einfachen Überwachung und Parameterkonfiguration • Fernsteuerung über die Telefon-Apps und PC-Software • Konfigurierbare Ausgangsspannung und Ausgangsfrequenz①...
- Seite 9 Offgridtec PSI-PRO-Spannungswandler 2 Aufbau 2 Aufbau USB Ausgangsanschluss (5VDC/Max. 1A) 1 DC-Eingangsklemme positiv Externer Switch-Port 2 DC-Eingangsklemme negativ 9 Wechselrichterschalter 3 Lüfter (1) 10 Erdungsterminal 5 AC-Ausgangsklemme 6 RS485 Kommunikationsanschluss (1) Kühllüfter Bedingungen zum Starten des Lüfters: • Die Temperatur des Kühlkörpers liegt über 45°C oder •...
-
Seite 10: Anschluss
Offgridtec PSI-PRO-Spannungswandler 3 Anschluss 3 Anschluss Schießen Sie den Wechselrichter immer direkt an die Batterieklemmen an.. Schließen Sie ihn NICHT an Anschlussterminals von Ladequelle an. Andernfalls können die Ladespannungsspitzen der Ladequelle den Überspannungsschutz des Wechselrichters auslösen. Allgemeine Informationen Kontaktinformation Konto Sparkasse Rottal-Inn... - Seite 11 Offgridtec PSI-PRO-Spannungswandler 4 Installation 4 Installation 4.1 Hinweise • Lesen Sie alle Installationsanweisungen vor der Installation sorgfältig durch • Beachten Sie sämtliche Sicherheitsvorschriften der verwendeten Batterie. Bitte tragen Sie bei der Installation an einer Blei-Säure-Batterie einen Augen- und Handschutz .
-
Seite 12: Drahtgröße Und Leistungsschalter
Hinweis: Die obige Drahtgröße und Leistungsschaltergröße dienen nur als Referenz; Bitte wählen Sie je nach aktueller Situation einen geeigneten Draht und Sicherung aus. Leitungs- und Leistungsschalterauswahl für AC-Ausgang Modelle Leitungsquerschnitt Schutzschalter 2, 5 mm 2 /13AWG PSI-PRO 12/2000 AC/2P—16A 4mm 2 /11AWG PSI-PRO 12/3000 AC/2P—25A 4mm 2 /11AWG PSI-PRO 24/3000 AC/2P—25A... - Seite 13 Wechselrichter an einem Ort mit ausreichend Luft-Zirkulaton und einem Mindestabstand von 150mm von den oberen und unteren Rändern des Wechselrichters installieren. Bei Montage in einem Gehäuse ist eine zusätzliche Belüftung sehr zu empfehlen, PSI-PRO 12/2000 Schritt 3: Verdrahtung Die Wechselstromlasten müssen durch die kontinuierliche Ausgangsleistung des Wechselrichters bestimmt werden.
- Seite 14 Offgridtec PSI-PRO-Spannungswandler 4 Installation Anschluss DC Anschluss Batterie Allgemeine Informationen Kontaktinformation Konto Sparkasse Rottal-Inn Sitz und Amtsgericht Offgridtec GmbH Tel: +49 8721 91994-00 Konto: 10188985 HRB: 9179 Registergericht Landshut Im Gewerbepark 11 Email: info@offgridtec.com BLZ: 74351430 Steuernummer: 141/134/30045 84307 Eggenfelden Web: www.offgridtec.com...
- Seite 15 Offgridtec PSI-PRO-Spannungswandler 4 Installation ❸ AC-Lasten 1) Definition der AC-Ausgangsklemme Es wird empfohlen, einen mehradrige Leitung mit einem Drahtdurchmesser von nicht mehr als 2, 5 mm zuverwenden. Verwenden Sie Lötmittel, wenn ein feinadreiger Draht verwendet wird und fügen ...
- Seite 16 Definition Definition 5vdc RS-485-A 5vdc RS-485-A RS-485-B RS-485-B Anschluss-Option für Offgridtec Remote Meter – Art. N r. : 1-01-012990 Allgemeine Informationen Kontaktinformation Konto Sparkasse Rottal-Inn Sitz und Amtsgericht Offgridtec GmbH Tel: +49 8721 91994-00 Konto: 10188985 HRB: 9179 Registergericht Landshut Im Gewerbepark 11 Email: info@offgridtec.com...
- Seite 17 Offgridtec PSI-PRO-Spannungswandler 4 Installation 3) Verbinden Sie optionales Zubehör ❺ USB-Anschluss Schritt 4: Einschalten des Wechselrichters ⑴ Schalten Sie den Brecher an der Wechselrichter-Eingangsklemme oder die Sicherung am Batterieende ein. ⑵ Schalten Sie den Wechselrichterschalter ein; Die blaue Anzeige wird eingeschaltet, die einen normalen AC-Ausgang angibt.
-
Seite 18: Al A Rm-Meldung Mit Offgridtec Remote Meter
B. Überspannung wieder verbinden Spannung ≥ Unterspannung wieder verbinden Spannung. C. Unterspannung Wiederverbindungsspannung ≥ Unterspannungstrennspannung +1V. D. Unterspannungstrennspannung ≥ Niederspannungsgrenzspannung (10, 5 /21V). 5. 1 Al a rm-Meldung mit Offgridtec Remote Meter Status wird wie folgt angezeigt, wenn der Eingangsspannungsschutz auftritt. Input Spannungsschutz Status Der Ausgang ist ausgeschaltet. - Seite 19 Offgridtec PSI-PRO-Spannungswandler 5 Schutz De r Aus g a ng is t a us g e s c h a lte t. Die bla ue Anzeige blinkt la ngs am. Unterspannungsschutz Buzzer piept. LCD zeigt Der blaue I n dikator ist ON solid. Die Unters pannung wieder verbinden Ausgangsspannung ist normal.
- Seite 20 Offgridtec PSI-PRO-Spannungswandler 5 Schutz 4) Ausgangs-Kurzs chlus s s c hutz Fehler Anweisung Der Ausgang wird Hinweis: Wenn Kurzschlussschutz erfolgt, versucht s o fort der AC-Ausgang automatisch dreimal ob d e r Kurzs c hlus s a us g e s c ha lte t.
- Seite 21 Offgridtec PSI-PRO-Spannungswandler 6 Problembehandlung 6 Problembehandlung Im Wechselrichter tritt eine hohe Spannung auf. Versuchen Sie NICHT, den Wechselrichter selbst zu reparieren oder zu warten; Dieser kann einen elektrischen Schlag verursachen. Fehler Gründe Problembehandlun Prüfen Sie, Die blaue DC-Eingangsspannung niedriger Anzeige Die DC- als 10, 8 /21, 6 V ist.
- Seite 22 Offgridtec PSI-PRO-Spannungswandler 6 Problembehandlung V erbesserung Lüftungs s itua tion Kühlung Umgebungstemperatur; Bla ue und Wa rten Sie a b, bis s ich da s rote Gehä use a bgekühlt ha t. Wenn Über-T emperatur Indikatoren der Fehler nach der Aus führung der oben genannten V orgänge...
-
Seite 23: Wartung
Offgridtec PSI-PRO-Spannungswandler 7 Wartung 7 Wa rtung Die folgenden I n spektionen und Wartungsarbeiten werden mindestens zweimal pro Jahr für die beste Leistung empfohlen. Stellen Sie sicher, dass der Wechselrichter ausreichend belüftet wird. Entfernen Sie Spinnweben oder sonsitge V erschmutzungen vom Gehäuse, den Lüftungseinlässen und Kühlkörper. -
Seite 24: Technische Daten
Offgridtec PSI-PRO-Spannungswandler 8 Technische Daten 8 Technis che Da ten PSI - Pro Series 12/2000 12/3000 24/3000 2000W@25°C 3000W@25°C Nennleis tung 4000W (5s) 6000W (5s) Spitzenleis tung 220/230V -A C (+/ -3%) Aus ga ngs s pa nnung 50/60Hz (+/-2%) Frequenz <... -
Seite 25: Anhang 1 Haftungsausschlüsse
Offgridtec PSI-PRO-Spannungswandler Anhang 1 Haftungsausschlüsse Anha ng 1 Ha ftungsa us schlüsse Die Garantie gilt nicht für folgende Bedingungen: Schäden werden durch unsachgemäße Verwendung oder eine unangemessene Umgebung verursacht. Laststrom/Spannung/Leistung überschreitet den Grenzwert des Wechselrichters. Schäden, die durch Arbeitstemperatur verursacht werden, überschreiten den Nennbereich. - Seite 26 Offgridtec PSI-PRO Inverter 12/2000 12/3000 Manual 24/3000 General information Contact Konto Sparkasse Rottal-Inn Sitz und Amtsgericht Offgridtec GmbH Tel: +49 8721 91994-00 Konto: 10188985 HRB: 9179 Registergericht Landshut Im Gewerbepark 11 Email: info@offgridtec.com BLZ: 74351430 Steuernummer: 141/134/30045 84307 Eggenfelden Web: www.offgridtec.com...
- Seite 27 Offgridtec PSI-PRO Inverter Content Important safety instructions.............................28 1 Overview......................................32 2 Structure.....................................34 3 Connection.....................................35 4 Installation....................................36 5 Protection....................................43 6 Troubleshooting................................46 7 Maintenance..................................48 8 Specs......................................49 Annex 1 Disclaimer................................50 General information Contact Konto Sparkasse Rottal-Inn Sitz und Amtsgericht Offgridtec GmbH Tel: +49 8721 91994-00...
-
Seite 28: Explanation Of The Symbols
Offgridtec PSI-PRO Inverter Important safety instructions Please keep this manual for later review. This manual contains all safety, installation and operation instructions for the HIGH- frequency pure sine inverter PSI-PRO ("inverter", as described in this manual). . Explanation of the symbols In order to enable the user to use the product efficiently and to ensure the safety of persons and things, please read the corresponding literature on the following symbols. - Seite 29 Offgridtec PSI-PRO Inverter Important safety instructions 3. Professional and technical personnel may • Install the inverter at a specific location. • Perform a trial operation of the inverter. • Operate and maintain the inverter. 4. Safety instructions before installation • When you receive the inverter, check if there has been any damage during transport. Contact the transport company or our company in time for problems.
-
Seite 30: Safety Instructions For Electrical Connection
Offgridtec PSI-PRO Inverter Important safety instructions 6. Safety instructions for electrical connection • Verify that all wiring connections are fixed to avoid the risk of heat accumulation by loose connections. • The protective earthing must be connected to the ground. The cross-section of the wire should not be less than 4mm2. - Seite 31 Offgridtec PSI-PRO Inverter Important safety instructions 8. Dangerous events that may lead to arc, fire or explosion • Touching the end of the cable that has not been isolated and may be under power. • Touching the copper line, terminals or internal modules of the inverter, which can be under current.
- Seite 32 Offgridtec PSI-PRO Inverter 1 Overview 1 Overview The PSI-PRO is a new generation of inverters with pure sine wave that are compatible with the lithium battery system. This new inverter uses the power peak suppression technology to effectively prevent damage to lithium battery cells and the battery management system (BMS) caused by the pulse current.
- Seite 33 Offgridtec PSI-PRO Inverter 1 Overview • Temperature- and load-dependent controlled air cooling • Optional LCD display (Remote Meter) for easy monitoring and parameter configuration • Remote control via the phone apps and PC software • Configurable output voltage and output frequency(1) •...
- Seite 34 Offgridtec PSI-PRO Inverter 2 Structure 2 Structure 1 DC input terminal positive RS485 communication port 2 DC input terminal negative USB output port (5VDC/Max. 1A) 3 Fan (1) External switch port 4 LCD 9 Inverter switch 5 AC output terminal...
- Seite 35 Offgridtec PSI-PRO Inverter 3 Connection 3 Connection Always shoot the inverter directly at the battery terminals.. Do NOT connect it to connection terminals from charging source. Otherwise, the charging voltage peaks of the charging source may cause a surge protection of the inverter.
- Seite 36 Offgridtec PSI-PRO Inverter 4 Installation 4 Installation 4.1 Hints • Read all installation instructions carefully before installing • Observe all safety regulations of the battery used. Please wear an eyeand handprotection when installing on a lead-acid battery. • Keep theconnection cable away from metal objects to avoid short circuit of the battery and voltage converter •...
- Seite 37 Offgridtec PSI-PRO Inverter 4 Installation 4.2 Wire size and circuit breaker For full power use of the device, batteries with sufficient capacity, as well as battery cables with corresponding cross-section must be installed. See table. Line and fuse selection for battery...
- Seite 38 Offgridtec PSI-PRO Inverter 4 Installation 4.3 Assembly To ensure natural thermal convection, you should install the inverter in a place with sufficient aircirculation and a minimum distance of 150mm from the upper and lower edges of the inverter. Additional ventilation is higly recommended when installed in a housing PSI-PRO 12/2000 ...
- Seite 39 Offgridtec PSI-PRO Inverter 4 Installation C o n n e c t i o n DC C o n n e c t i o n b a t t e r y Allgemeine Informationen Kontaktinformation Konto Sparkasse Rottal-Inn...
- Seite 40 Offgridtec PSI-PRO Inverter 4 Installation ❸ AC-Loads 1) Definition of the AC output terminal It is recommended to use a multi-wire cable with a wire diameter of no more than 2.5mm2. Use soldering agent when using a fine wire and insert it directly into the appropriate port.
- Seite 41 RJ45 Pin-Definition: Definition Definition 5vdc RS-485-A 5vdc RS-485-A RS-485-B RS-485-B Connection option for Offgridtec Remote Meter - Art. Nr.: 1-01-012990 General information Contact Konto Sparkasse Rottal-Inn Sitz und Amtsgericht Offgridtec GmbH Tel: +49 8721 91994-00 Konto: 10188985 HRB: 9179 Registergericht Landshut Im Gewerbepark 11 Email: info@offgridtec.com...
- Seite 42 Offgridtec PSI-PRO Inverter 4 Installation 3) Connect optional accessory ❺ USB port Schritt 4: Switching on the inverter ⑴ Turn on the crusher on the inverter input terminal or the fuse at the end of the battery. ⑵ Turn on the inverter switch; The blue indicator is turned on, indicating a normal AC output.
- Seite 43 C. Low voltage reconnection voltage ≥ low voltage separation voltage +1V. D. Low voltage separation voltage ≥ low voltage limit voltage (10.5/21V). 5. 1 Al a rm message with Offgridtec Remote Meter Status is displayed as follows when the input voltage protection occurs...
- Seite 44 Offgridtec PSI-PRO Inverter 5 Protection The output is off. The blue indicator flashes slowly. Undervoltage protection Buzzer beeps. LCD displays. The blue indicator is ON solid. Reconnect under voltager The output voltage is normal. Note: Although the inverter is supplied with the surge protection, the battery voltage for the 12V system must not behigher than 20V and not higher than 40V for the 24V system, otherwise the inverter may be damaged.
- Seite 45 Offgridtec PSI-PRO Inverter 5 Protection 4) O u t p u t s h o r t - c i r c u i t p r o t e c t i o n Error Instruction output Note: When the short-circuit protection is done, the AC...
- Seite 46 Offgridtec PSI-PRO Inverter 6 Troubleshooting 6 Troubleshooting A high voltage occurs in the inverter. DO NOT attempt to repair or maintain the inverter itself; This can cause an electric shock. Error Reasons Troubleshooting Check that the DC input The blue...
- Seite 47 Offgridtec PSI-PRO Inverter 6 Troubleshooting Improvement ventilation situation cooling ambienttemperature; Wait Blue and red until enclosure indicators cooleddown. error Over Temperature are ON fixed. cannot be fixed after the Buzzer above operations beeps. performed, reduce the rated power for use.
- Seite 48 Offgridtec PSI-PRO Inverter 7 Maintenance 7 Maintenance The following inspections and maintenance are recommended at least twice a year for best performance. Make sure that the inverter is adequately ventilated. Remove cobwebs or sonsitge wastefromthe housing, ventilation intakes and heat sinks.
- Seite 49 Offgridtec PSI-PRO Inverter 8 Specs 8 Specifications PSI - Pro Series 12/2000 12/3000 24/3000 2000W@25°C 3000W@25°C Rated Power 4000W (5s) 6000W (5s) Excellence 220/230V -AC (+/-3%) Output voltage 50/60Hz (+/-2%) frequency < 100A Inrush current Pure sinus wave Type THD≤3%(Res is tive loa d) Output distortion THD 0.
- Seite 50 Offgridtec PSI-PRO Inverter Annex 1 Disclaimer Annex 1 Disclaimer The warranty does not apply to the following conditions: Damage is caused by improper use or inappropriate environment. Load current/voltage/power exceeds the limit value of the inverter. Damage caused by working temperature exceeds the nominal range.
- Seite 51 Offgridtec GmbH Im Gewerbepark 11 84307 Eggenfelden Deutschland Kontakt: Tel +49 (0) 8721 9199400 Mail info@offgridtec.com Onlineshop: www.offgridtec.com...
