Bedienungsanleitung
Lesen Sie diese Bedienungsanleitung vor der Benutzung des Geräts sorgfältig durch und bewahren Sie sie als
Nachschlagewerk auf. Bei Fragen zu dieser Anleitung wenden Sie sich bitte an Ihren Herkules Fachhändler oder
an den Vertriebspartner in Ihrem Land.
Übersetzung der Original
Bedienungsanleitung

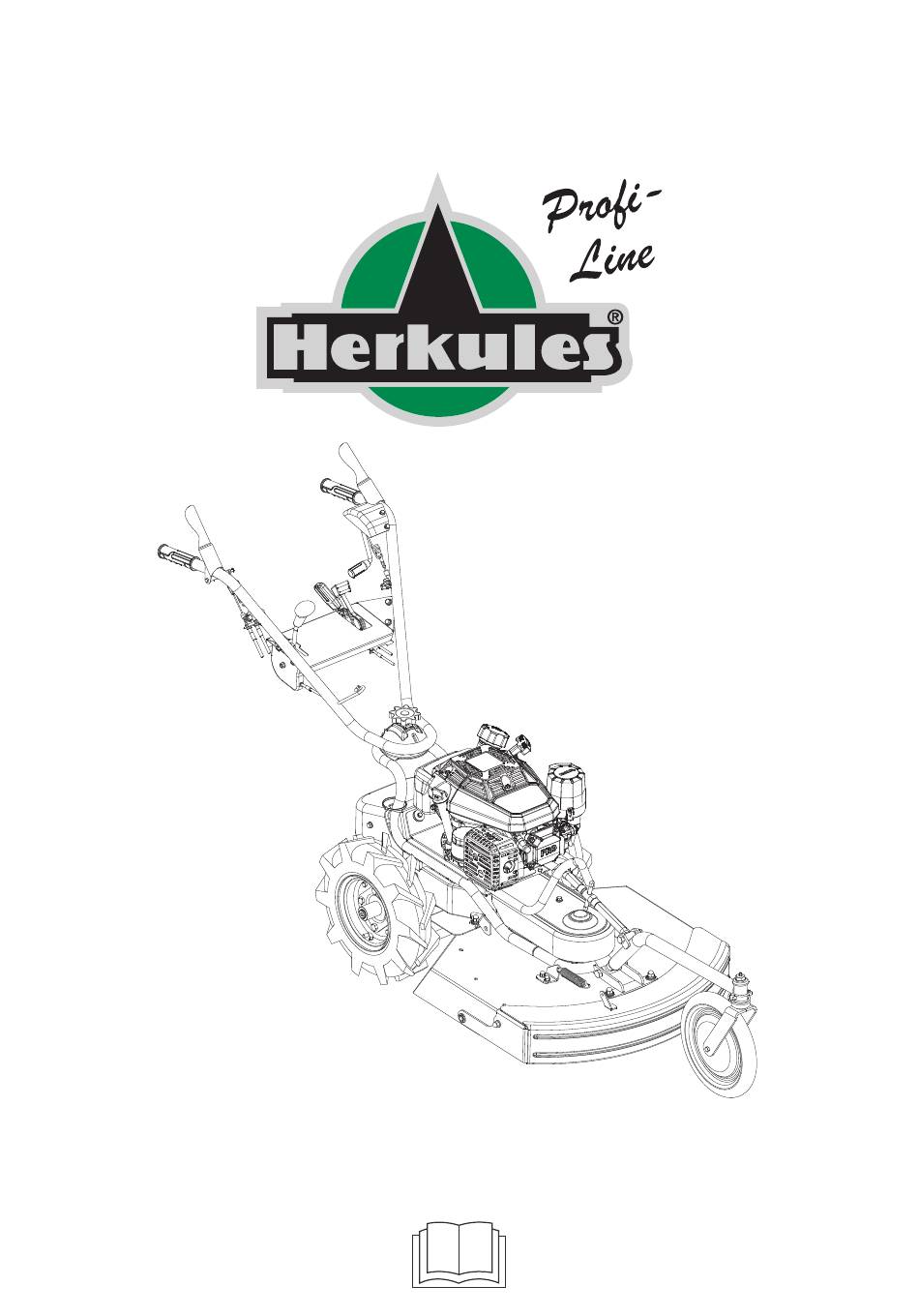

Herkules Allesmäher SH61
Stand Januar 2022
Version 1.0
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für HERKULES Profi-Line SH61
Inhaltszusammenfassung für HERKULES Profi-Line SH61
- Seite 1 Herkules Allesmäher SH61 Lesen Sie diese Bedienungsanleitung vor der Benutzung des Geräts sorgfältig durch und bewahren Sie sie als Nachschlagewerk auf. Bei Fragen zu dieser Anleitung wenden Sie sich bitte an Ihren Herkules Fachhändler oder an den Vertriebspartner in Ihrem Land.
-
Seite 2: Position Der Seriennummern
Vorwort Sehr geehrter Kunde, Sie haben sich für einen HERKULES Allesmäher SH 61 entschieden. Wir möchten uns bei Ihnen für das entgegengebrachte Vertrauen bedanken. Damit Sie lange Freude mit Ihrem Gerät haben, bitten wir Sie, die Bedienungsanleitung vor der Inbetriebnahme sorgfältig durchzulesen. - Seite 3 Inhalt Vorwort ....... 2 Position der Seriennummern ......2 Typenschild .
-
Seite 4: Checkliste
Hinweise für den Fachhändler • Der Zusammenbau, die Installation und die erste Anwendung der Maschine liegen in der Verantwortung des Herkules Fachhändlers. • Lesen Sie die Gebrauchsanweisung und die Sicherheitsmaßnahmen. Prüfen Sie, ob alle in den folgenden Listen aufgeführten Kontrollpunkte vor und bei der Auslieferung überprüft und gegebenenfalls geändert wurden, bevor Sie die Maschine an den Besitzer ausliefern. -
Seite 5: Sicherheitsvorschriften
Sicherheitsvorschriften Achtung Einige der Abbildungen zeigen die Maschine ohne Schutzvorrichtung und ohne Schild. Verwen- den Sie die Maschine niemals ohne diese Vorrichtungen. • Lernen Sie, die Maschine im Notfall anzuhalten. • Lesen Sie dieses Handbuch. • Lassen Sie niemanden das Gerät benutzen, bevor Sie dieses Handbuch gelesen und verstanden haben. -
Seite 6: Bauteile Der Maschine
Bauteile der Maschine Bedienhebel Messer Zuschalthebel Messer Zuschalthebel Antrieb Gashebel Schalthebel Differenzialsperrhebel Kraftstofftank Holmverriegelung Einstellung Schnitthöhe Handstarter Luftfilter Hinterrad Mähdeck Vorderrad... -
Seite 7: Sicherheitsaufkleber
Sicherheitsaufkleber Auf Ihrem HERKULES Allesmäher SH 61 sind Warn- und Gefahrenhinweise durch Piktogramme dargestellt. Bitte prägen Sie sich die Bedeutung der Piktogramme ein, sie dienen Ihrer Sicherheit. Sind diese Piktogramme beschädigt oder nicht mehr vorhanden, darf die Maschine nicht in Betrieb gesetzt werden. -
Seite 8: Bedienelemente
Bedienelemente Zuschalthebel Antriebskupplung Bedienhebel Messer Drücken Sie den Zuschalthebel an den Holm, um die Maschine in Be- wegung zu setzen. Wenn Sie den Hebel loslassen, wird die Feststellbremse aktiviert und die Maschine hält an. Die Feststellbremse ist deaktiviert, solange der Fahrkupplungshebel gehalten wird. Zuschalthebel Messer Zuschalthebel Der Hebel der Messerkupplung sorgt dafür, dass die Motorkraft das... - Seite 9 Warnung! Der Hebel der Differenzialsperre kann nur in Geradeausfahrt auf „ON“ gestellt werden: Schal- ten Sie den Hebel der Differenzialsperre niemals in die Position „ON“, wenn Sie lenken. Der Schaden am Getriebe wird nicht von der Garantie abgedeckt. Kraftstoffhahn Der Kraftstoffhahn sollte geschlossen sein, wenn die Maschine nicht in Betrieb ist. Drehen Sie den Kraftstoffhahn gegen den Uhrzeigersinn, um ihn zu öffnen, und im Uhrzeigersinn, um ihn zu schließen.
-
Seite 10: Bedienung
Bedienung Achtung! Überprüfen Sie den Anzug der Schrauben anhand der Drehmomenttabelle. Bei der Entwicklung der Maschine stand Ihre Sicherheit an erster Stelle. Nachlässigkeit bei der Verwendung kann diese Bemühungen jedoch nutzlos machen. Ihre Sicherheit kann nur gewährleistet werden, wenn Sie stets alle Sicherheitsvorschriften beachten und die Maschine regelmäßig laut diesem Handbuch gewartet wird. -
Seite 11: Anhalten Der Maschine
• Drücken Sie den Bedienhebel Messer an den Holm, Bedienhebel ziehen Sie den Zuschalthebel Messer langsam in die Zuschalthebel Antrieb Messer Einrastposition, wählen Sie einen Gang, drücken den Zuschalthebel Antrieb an den Holm und fahren Sie in den zu mähenden Bereich. •... -
Seite 12: Wartung, Die Durch Den Bediener Erfolgt
Bitten Sie Ihren Händler, die Maschine zu überprüfen, wenn Sie auf Probleme stoßen. • Eine Fachhandelssuche finden Sie unter: https://www.herkules-garten.de/garten/de/herkules/haendler-suche/ Tägliche Wartung, vor dem Mähen Prüfen Sie den Getriebeölstand. Das Getriebe muss bis zur Unterkante des Gewindes mit Getriebeöl befüllt sein. - Seite 13 Reifen Überprüfen Sie, dass die Reifen nicht zerschnitten, gerissen oder abgenutzt sind. • Prüfen Sie den Reifendruck anhand der nachstehenden Tabelle. Modell Reifengröße hinten Luftdruck SH 61 400-7 (Durchm. 400) 1,4 Bar Achtung! Achten Sie darauf, dass der Druck der rechten und linken Reifen gleich ist. Andernfalls kann die Kontrolle über das Gerät während des Betriebs verloren gehen.
-
Seite 14: Kontrolle Des Motoröls
Kontrolle des Motoröls Kohler empfiehlt für eine optimale Motorleistung die Verwendung von Kohler-Motorölen. Es können auch sonstige Qualitätsmotoröle mit Detergent-Zusatz (einschließlich Synthetiköle)gemäß API-Klassifikation SJ oder höher ver- wendet werden. Wählen Sie die Ölviskosität entsprechend der Umgebungstemperatur bei Betrieb des Motors (siehe hierzu die Bedienungsanleitung des Motorenherstellers). -
Seite 15: Fester Sitz Der Schrauben
Bowdenzug Antrieb • Wenn sich die Maschine nicht bewegt oder der Keilriemen durchrutscht, wenn Bowdenzug Antrieb der Hebel der Antriebskupplung gedrückt wird, stellen Sie den Bowdenzug der Antriebskupplung wie folgt ein: Lösen Sie die Kontermutter und schrauben Sie die Einstellmutter gegen die Kontermutter. Versuchen Sie erneut, die Maschine zu bewegen. -
Seite 16: Schmierung
Schmierung Achtung! Beachten Sie die Position des Schmiernippels in der Abbildung unten und schmieren Sie alle 30 Betriebsstunden nach. Wenn das Schmierfett nicht richtig geschmiert wird, führt dies zu einer schlechten Bewegung der Maschine und verursacht Schäden. Die Schmiernippel befinden sich an jedem Achsteil. - Seite 17 Wartungsplan Wartungsübersicht Mangelnde Inspektion oder Wartung führt zu Unfällen oder Störungen der Maschine. Um eine gute Leistung und einen sicheren Zustand der Maschine zu gewährleisten, führen Sie die Inspektionen gemäß der nachstehenden Tabelle durch. Zur Häufigkeit der Wartung siehe die Angaben T (täglich), M (monatlich) und J (jährlich). Bauteil Was wird geprüft T M J...
-
Seite 18: Fehler Und Lösungen
Fehler und Lösungen Problem Ursache Lösung Das Gras ist nass. Warten Sie, bis das Gras trocken ist. Gemähtes Das Gras ist hoch. Höher mähen und zweimal schneiden. Gras wird Die Schnitthöhe ist zu niedrig. Erhöhen Sie die Schnitthöhe. nicht gut ab- Die Motorleistung ist zu gering. -
Seite 19: Drehmoment Der Schrauben Und Muttern
Maschine hält nicht an, wenn der Geschwin- Die Position N ist nicht richtig eingestellt. Stellen Sie die Bowdenzüge ein. digkeitshebel auf N steht. Unzureichende Leistung für Spannen Sie den Antriebsriemen stärker oder tauschen Der Antriebsriemen ist nicht gut gespannt. den Antrieb am Sie den Riemen aus. - Seite 20 CE-Konformitätserklärung SH 61 Firmenbezeichnung und vollständige Anschrift des Herstellers: OREC CO LTD 548-22 HIYOSHI HIROKAWA-MACHI YAME-GUN FUKUOKA JAPAN Inhaber der technischen Unterlagen S.A.T. sarl - Force 7 - ZA - 38110 ROCHETOIRIN France Bezeichnung: Freischneider zum Hinterherlaufen Hersteller: OREC Typ: SH 61 Serien Nummer Identifikation: Motor:...
- Seite 21 Garantie Neben den jeweils gültigen gesetzlichen Gewährleistungsbestimmungen erhalten Sie auf Ihren Herkules SH 61 eine Garantie. Die Garantiebestimmungen entnehmen Sie bitte dem beiliegenden Service-Checkheft, das alle wichtigen Hinweise zu den HERKULES Garantiebedingungen enthält. Ebenso können in das Service-Checkheft alle Inspektionen eingetragen und somit dokumentiert werden.
- Seite 22 Adolf Telsnig e.K. • Dörnbergstr. 27-29 • 34233 Fuldatal Telefon +49(0)561 98186-0 Telefax +49(0)561 98186-26 E-Mail: info@telsnig.de Homepage: www.telsnig.de...
