- Seite 1 Installations- und Betriebsanleitung DCS Zutrittskontrolle standalone Originalbetriebsanleitung...
- Seite 2 Schüco Installations- und Betriebsanleitung - DCS Zutrittskontrolle Dokument 10000360646_01_DE / 04.2012...
-
Seite 3: Inhaltsverzeichnis
Schüco Installations- und Betriebsanleitung - DCS Zutrittskontrolle Inhalt Sicherheitshinweise..............................4 Verwendungszweck..............................4 Technische Daten..............................5 Systemkomponenten............................... 5 Montage-/Installationshinweise..........................6 Funktionsweise des Systems ..........................7 Aufbau des Systems..............................8 Montage und elektrischer Anschluss ........................9 Anschlussleitungen einziehen..........................9 Leser & Tastatur anschließen und montieren ....................10 Steuereinheit anschließen.......................... -
Seite 4: Sicherheitshinweise
Installationsbestimmungen, Richtlinien und Die Komponenten des Systems sind für die Montage in Vorschriften sind einzuhalten. Das gilt Profile der Schüco DCS Profilserie oder in das DCS insbesondere für VDE-Richtlinien z.B. DIN VDE Wandmontagegehäuse vorgesehen. 0100, DIN VDE 0160, DIN VDE 0632. -
Seite 5: Technische Daten
Schüco Installations- und Betriebsanleitung - DCS Zutrittskontrolle Systemkomponenten Technische Daten Gehäusedaten Steuereinheit Steuereinheit Zutrittskontrolle standalone.. 262 988 Abmessungen: 264mm (H) x RFID Leser………………………....262 991 Tastatur……………………......262 992 60mm (B) x 34mm (T) Leitungs-Set Zutrittskontrolle Schutzart: IP 20 (bei Einbau in Türen und Türpfosten) …….. 263 063 Temperaturbereich: -20°... -
Seite 6: Montage-/Installationshinweise
Schüco Installations- und Betriebsanleitung - DCS Zutrittskontrolle Montage-/Installationshinweise Zusätzliche Hinweise zu Montage und Anschluss der Komponenten der Zutrittskontrolle finden Sie in folgenden Dokumenten: DCS Zutrittskontrolle DCS Pfostenprofil 10000360646 K1008730 Installations- und Betriebsanleitung Zuschnitt / Bearbeitung DCS Pfosten DCS Zutrittskontrolle standalone... -
Seite 7: Funktionsweise Des Systems
Schüco Installations- und Betriebsanleitung - DCS Zutrittskontrolle Funktionsweise des Systems Zutrittskontrolle mit RFID Leser und Transponder Grundsätzlich kann bei der Bedienung zwischen Die verwendete RFID Technologie Mifare Desfire ist RFID Transpondern (mit RFID Leser) und eine hochsichere Nahbereichstechnologie. Eingabe eines Zahlencodes (über Tastatur) Über einen anlagenspezifischen Zertifikatsschlüssel... -
Seite 8: Aufbau Des Systems
Schüco Installations- und Betriebsanleitung - DCS Zutrittskontrolle Aufbau des Systems Abzweigdose Netzteil bauseitige Verdrahtung Einbruchmeldeanlage- (EMA) Anschlussleitung Externe Freigabe (Türsprechanlage) (Taster) Tastatur oder RFID Leser 2. Tastatur oder RFID Leser -optional - E-Öffner / Motorschloss Steuereinheit Montage im DCS Pfostenprofil Montage im DCS Flügelprofil... -
Seite 9: Montage Und Elektrischer Anschluss
Schüco Installations- und Betriebsanleitung - DCS Zutrittskontrolle Montage und elektrischer Anschluss Leitungsübergang Anschlussleitungen einziehen oder Abzweigdose Das Leitungs-Set 263 063 ist universal für die Montagevarianten (im Pfosten und Flügelprofil) für Türen mit den maximalen Abmessungen 2500 x Tastatur / 1400mm ausgelegt. -

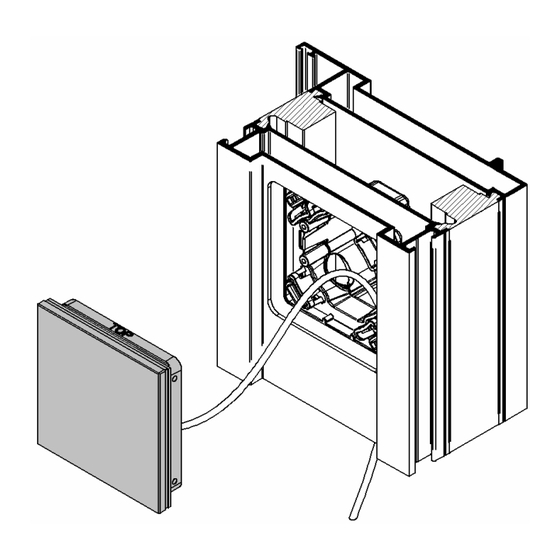

Seite 10: Leser & Tastatur Anschließen Und Montieren
Schüco Installations- und Betriebsanleitung - DCS Zutrittskontrolle Leser & Tastatur anschließen und montieren Öffnen Sie die Rückwand von dem Gehäuse und fädeln die Anschlussleitung wie gezeigt hindurch. Klipsen Sie die Rückwand wieder auf und führen Sie die Leitung im Profil von der Bedienelementfräsung bis zur Fräsung der... -
Seite 11: Steuereinheit Anschließen
Schüco Installations- und Betriebsanleitung - DCS Zutrittskontrolle Steuereinheit anschließen Schließen Sie die Anschlussleitung und die Leitungen von RFID Leser oder Tastatur entsprechend dem gezeigten Anschlussbild an Spannungsversorgung DC + blau Spannungsversorgung DC - DC + gelb IN 1 DC +... -
Seite 12: Motorschloss Oder E-Öffner Anschließen
Schüco Installations- und Betriebsanleitung - DCS Zutrittskontrolle Motorschloss oder E-Öffner anschließen Der Ausgang 1 (OUT1) ist in der Standardkonfiguration für den Anschluss eines Motorschlosses oder E-Öffners konfiguriert. Diese werden dabei direkt über die Steuereinheit (mit der Versorgungsspannung) versorgt und angesteuert (potentialbehaftet schaltend). -
Seite 13: Steuereinheit Montieren
Schüco Installations- und Betriebsanleitung - DCS Zutrittskontrolle Steuereinheit montieren Führen Sie die alle Leitungen durch die halbrunde Öffnung des Gehäuses nach oben hin weg. Fixieren Sie das Leitungsbündel mit einem Kabelbinder am Gehäuse. Schließen Sie die seitliche Gehäuseklappe. Achten Sie darauf keine Leitungen zu quetschen. -
Seite 14: Ausgang 1 - E-Öffner / Motorschloss
Schüco Installations- und Betriebsanleitung - DCS Zutrittskontrolle Ausgang 1 – E-Öffner / Motorschloss Ausgang 2 – Schaltausgang Der Ausgang 1 (OUT1) ist für den Anschluss eines Der Ausgang 2 (OUT2) ist ein frei verwendbarer Motorschlosses oder E-Öffners vorgesehen. Er wird potentialfrei schaltender Ausgang. -
Seite 15: Eingang 1 - Externe Freigabe
Schüco Installations- und Betriebsanleitung - DCS Zutrittskontrolle Eingang 1 – externe Freigabe Eingang 2 – Sperrung Leser/Tastatur Anhand des Eingangs 2 (IN 2) kann die Freigabe über Anhand des Eingangs 1 (IN 1) kann die Zutritts- Leser/Tastatur für den Ausgang 1 (Motorschloss bzw. -
Seite 16: Einstellungen / Parametrierungen Über Dip Schalter
Schüco Installations- und Betriebsanleitung - DCS Zutrittskontrolle Einstellungen / Parametrierungen über DIP Schalter Anhand der DIP Schalterleiste können Sie einige Grundeinstellungen der Zutrittskontrolle verändern. Benutzen Sie zum Verstellen der Schalter ein geeignetes stumpfes Werkzeug (z. B. einen Zahnstocher) Im Auslieferungszustand stehen alle DIP-Schalter auf OFF (rechts). -
Seite 17: Bauseitige Elektrische Schnittstelle
Schüco Installations- und Betriebsanleitung - DCS Zutrittskontrolle Bauseitige elektrische Schnittstelle Bei Verwendung des Kabel-Sets 263 063. Aderfarbe Kurzzeichen Beschreibung SV DC + Anschluss für die Spannungsversorgung aller Komponenten DC 12-30 V (+/-15%) stabilisiert blau SV DC - Binäreingang - externe Freigabe... -
Seite 18: Einlernen Des Systems (Rfid Leser Und Transponder)
Schüco Installations- und Betriebsanleitung - DCS Zutrittskontrolle Einlernen des Systems (RFID Leser und Transponder) Initialisierung des Systems (nur bei Erstinbetriebnahme) Stellen Sie die Spannungsversorgung des Systems her. -> Die blaue LED leuchtet dauerhaft. Halten Sie die Zertifikatskarte vor den Leser. -
Seite 19: Löschen Von Einzelnen Transponder
Schüco Installations- und Betriebsanleitung - DCS Zutrittskontrolle Löschen von einzelnen Transponder Halten Sie die Löschkarte vor den Leser. -> Kurzes Piepen und die blaue und rote LED blinken kurz auf. Der Leser wechselt in den Löschmodus. Löschkarte Halten Sie den zu löschenden Transponder vor den Leser. -
Seite 20: Einlernen Des Systems (Tastatur Und Zahlencode)
Schüco Installations- und Betriebsanleitung - DCS Zutrittskontrolle Einlernen des Systems (Tastatur und Zahlencode) Einstellung der Sicherheitsstufe des Systems (Code-Länge) Grundsätzlich können Sie sich bei der Bedienung des Systems zwischen einer 4-stelligen oder 6-stelligen Zahlenfolge (Code) entscheiden. Die 6-stellige Zahlenfolge bedeutet eine erhöhte Sicherheit. -
Seite 21: Löschen Von Einzelnen Zahlencodes
Schüco Installations- und Betriebsanleitung - DCS Zutrittskontrolle Löschen von einzelnen Zahlencodes Geben Sie den Programmiercode ein und bestätigen diesen mit dem Haken. -> Kurzes Piepen und die blaue LED blinkt. Die Tastatur befindet sich im Programmiermodus. Geben Sie den Programmiercode erneut ein und bestätigen diesen mit dem Haken. -
Seite 22: Nachbestellung / Verlust
Schüco Installations- und Betriebsanleitung - DCS Zutrittskontrolle Nachbestellung / Verlust Nachbestellung von Weitere Transponder für das System können jederzeit über Schüco Transpondern nachbestellt werden. Ein Bestellformular ist dem ersten Karten/Transponder Set beigelegt oder kann im Schüco Kundenportal runtergeladen werden. Zur Nachbestellung muss die Zertifikatskarte des Systems vorliegen. -
Seite 23: Bedienung Des Systems
Schüco Installations- und Betriebsanleitung - DCS Zutrittskontrolle Bedienung des Systems Freigabe der Tür mit Kartenleser oder Tastatur Halten Sie einen Transponder direkt vor den RFID Leser. Der Leser überprüft augenblicklich Ihre Zutrittsberechtigung. Geben Sie eine 4- bzw. 6-stellige Zahlenfolge über die Tastatur ein und bestätigen Sie diese mit dem Haken. -
Seite 24: Was Tun Wenn
Schüco Installations- und Betriebsanleitung - DCS Zutrittskontrolle Was tun wenn… Problem Ursache Abhilfe Die Tastatur/ der Leser Die Berechtigungsprüfung war Lernen Sie den Transponder bzw. leuchtet bei Vorhalten des negativ. Der Transponder ist nicht den Code ein. Transponders oder Eingabe des eingelernt bzw. -
Seite 25: Service Und Support
Schüco Installations- und Betriebsanleitung - DCS Zutrittskontrolle Problem Ursache Abhilfe Die Verbindung zwischen Die Tastatur/ der Leser blinkt Leser/Tastatur und Steuereinheit dauerhaft rot. ist gestört. Anschlussleitung defekt / nicht Überprüfen Sie die Leitung korrekt angeschlossen zwischen Tastatur / Leser und Steuereinheit. -
Seite 26: Zusatzinformationen Und Technische Details
Schüco Installations- und Betriebsanleitung - DCS Zutrittskontrolle Zusatzinformationen und technische Details Übersicht der Signalisierungen Status LED Steuereinheit Signal Beschreibung Keine Spannung Dauerleuchten blau Auslieferungszustand ohne Zuordnung Dauerleuchten grün Normalbetrieb mit Daten Unterbrechung des Freigabebefehl wurde erteilt Dauerleuchten für 0,5s (Schaltausgang 1 und/oder 2 müssten schalten) Dauerleuchten rot Störung... -
Seite 27: Steckbrücken (Jumper)
Schüco Installations- und Betriebsanleitung - DCS Zutrittskontrolle Steckbrücken (Jumper) Beschreibung links rechts ( ) schaltet potentialbehaftet Ausgang 1 schaltet potentialfrei (Potential der Spannungsversorgung) Busterminierung Busterminierung Schnittstelle Keine Terminierung (120 Ω) „Reader 2“ für 2. Leser / Tastatur Einstellungen der Steckbrücken (Jumper) werden sofort wirksam... -
Seite 28: Installationshinweise Bei Wandmontage
Schüco Installations- und Betriebsanleitung - DCS Zutrittskontrolle Installationshinweise bei Wandmontage Netzteil Steuereinheit Kartenleser oder Tastatur E-Öffner * Motorschloss * optional Schüco Leitung Steckverbinder bauseitige Leitung Dokument 10000360646_01_DE / 04.2012... - Seite 29 Schüco Installations- und Betriebsanleitung - DCS Zutrittskontrolle Netzteil Steuereinheit E-Öffner oder Motorschloss* 1. Leser / Tastatur 2. Leser / Tastatur - optional - Steckverbinder Schraub-Steckklemme Steuereinheit / Tastatur / Leser Leitungs-Set 263 063 Phoenix Contact RIA CONNECT MINI COMBICON RIACON Typ 166 FMC 1,5/2-3,5-ST (Spannungsversorgung) FMC 1,5/3-3,5-ST (Eingänge / Ausgänge)
- Seite 30 Schüco Installations- und Betriebsanleitung - DCS Zutrittskontrolle Dokument 10000360646_01_DE / 04.2012...
-
Seite 31: Übergabeprotokoll Dcs Zutrittskontrolle Standalone
Schüco Installations- und Betriebsanleitung - DCS Zutrittskontrolle Übergabeprotokoll DCS Zutrittskontrolle standalone Systemausführung Kartenleser Tastatur Anzahl Anzahl Eingestellte Sicherheitsstufe: Access Set - Zertifikatskarte, Programmierkarten, Löschkarte 4-stelliger Code Anzahl Transponder 6-stelliger Code Anzahl Angeschlossene Komponenten Ausgang 1 Motorschloss E-Öffner __________________ Ausgang 2... - Seite 32 Schüco International KG Karolinenstraße 1-15 33609 Bielefeld Telefon +49 521 783-0 Telefax +49 521 783-451 www.schueco.com Dokument 10000360646_01_DE / 04.2012...
