- Seite 1 Schüco Installations- und Betriebsanleitung Schüco integrierte Türmodule Zutrittskontrolle 242 554 Dokument-Nr.: 1003586325 Version: 02...
-
Seite 2: Inhaltsverzeichnis
Schüco Inhaltsverzeichnis Sicherheitshinweise ........................2 Verwendungszweck / Einsatzbereich ..................3 Komponenten des Schüco Türmanagementsystems............... 4 Technische Daten ......................... 5 Installationshinweise........................5 Elektrischer Anschluss ........................ 6 Freigabefunktionen........................8 Betriebszustände .......................... 9 Konfigurationen des Türmoduls ....................10 10. Konfiguration mit Schüco Türmanagement-Software ............12 11. -
Seite 3: Verwendungszweck / Einsatzbereich
Bis zu 60 Schüco Türen mit Türmodulen lassen sich über einen RS485 Bussystem und das Schüco Ethernetmodul online vernetzen Übersicht Türmodule/Bedienelemente Türmodul Fluchttür Türmanager I Türmanager II Zutrittskontrolle sicherung 242 641 262 801 242 554 242 555 Schüco integrierte Zutrittskontrolle Dokument-Nr.: 1003586325 Seite 3 von 16 Installations- und Betriebsanleitung Version: 02... -
Seite 4: Komponenten Des Schüco Türmanagementsystems

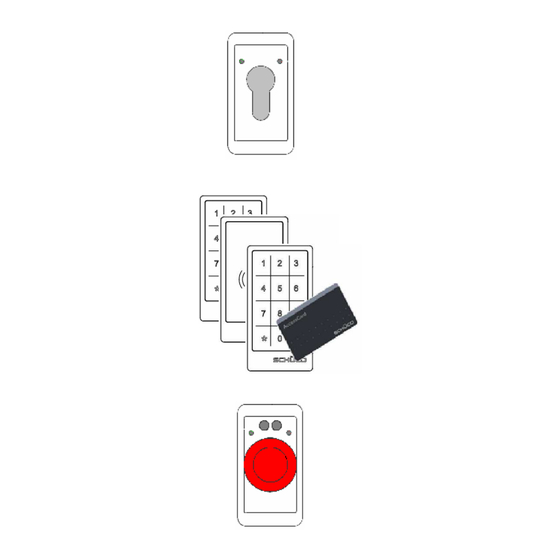

Schüco Komponenten des Schüco Türmanagementsystems Steuereinheiten Leitungen für ADS Profile Türmodul Zutrittskontrolle...... 242 554 Schüco Kabelbaum für Zutrittskontrolle..262 849 Schüco Türmodulabdeckung....242 798 Anschlussleitung Ein- und Ausgänge..262 827 Schüco Leitungsübergang......262 599 Bedienelemente Sonderleitungssätze Schüco Code Tastatur......262 736 Schüco Kartenleser 125 Hz..... -
Seite 5: Technische Daten
Schüco Technische Daten Gehäusedaten: Abmessungen: 233mm (H) x 22mm (B) x 45mm (T) Schutzart: IP 54 (im eingebauten Zustand) Temperaturbereich: -20° C bis +70° C Luftfeuchte: 5% bis 93% (nicht kondensierend) Installation im Türprofil integriert Elektrische Kenngrößen: Spannungsversorgung: DC 24V (-15% / +10%) Stromaufnahme 100mA (ohne Verriegelungselemente) Kontaktbelastung der Eingänge:... -
Seite 6: Elektrischer Anschluss
Schüco Elektrischer Anschluss Türmodul 6.1. OUT 2 OUT 2 OUT 1 OUT 1 interner Bus - A interner Bus - B Bedienelement Innen Karten- oder Tastaturleser Bedienelement außen Karten- oder Tastaturleser Jumper 2 gesteckt, wenn kein zweites Bedienelement angeschlossen ist nicht belegt (ansonsten Nottaster) Jumper 3 gesteckt, wenn kein Nottaster angeschlossen ist... -
Seite 7: Bedienung Kartenleser
Schüco Code-Tastatur, Kartenleser, Tastaturleser 6.2. Bei der profilintegrierten CodeTastatur, Kartenleser oder Tastaturleser wird die Identifikation über Co- de oder AccessCard durchgeführt Schließen Sie die Tastatur oder den Leser über die Flachbandleitung an das Türmodul an. Achten Sie unbedingt auf die richtige Orientierung des Steckers. Nach dem Einschalten der Betriebs- spannung leuchtet die LED blau. -
Seite 8: Freigabefunktionen
Schüco Freigabefunktionen Kurzzeitfreigabe Mit der Kurzzeitfreigabe wir die Tür für eine festgelegte Zeit (z.B. 15 Sekunden) für eine einmalige Begehung freigegeben. Während der Freigabe leuchtet die grüne LED und der Ausgang 3 wird geschaltet. Nach Ablauf der Freigabezeit oder nach erfolgter Begehung der Tür wechselt die Tür wieder in den Überwachtzustand (blaue LED). -
Seite 9: Betriebszustände
Schüco Betriebszustände Überwachungszustand Normalzustand der Tür. An den Lesern leuchtet die LED blau. Tür-Offen-Voralarm Tür-Offen-Alarm Wird die Tür nach der Kurzzeitfreigabe nicht wieder verschlossen, wird ein akustischer Tür-Offen- Voralarm ausgelöst. Wird die Tür nun geschlossen, verriegelt die Steuerung automatisch und wechselt in den Überwachtzustand. -
Seite 10: Konfigurationen Des Türmoduls
Schüco Konfigurationen des Türmoduls Die Türmodule „Zutrittskontrolle“ sind bei Auslieferung schon grundlegend vorkonfiguriert, es sind al- lerdings noch weitere Einstellungen mit der Türmanagement-Software erforderlich (Siehe Kapitel 11). Innerhalb der vorkonfigurierten Parameter können noch Feineinstellungen über die DIP-Schalterleiste auf dem Türmodul durchgeführt werden. Κ... -
Seite 11: Zeiteinstellungen
Schüco Zeiteinstellungen 9.3. DIP Schalter 1 Dauer des Tür-Offen-Voralarms: 15 s DIP Schalter 2 Dauer der Kurzzeitfreigabe: 15 s 30 s Signalisierungen 9.4. Folgende Signalisierungen sind bei Standartkonfiguration möglich: Akustischer Ereignismeldung Betriebszustand Alarm in der Software Überwacht / Verriegelt Blau AccessCard ohne Berechtigung Kurzzeitfreigabe Grün... -
Seite 12: Konfiguration Mit Schüco Türmanagement-Software
Schüco Konfiguration mit Schüco Türmanagement-Software Für das Türmodul „Zutrittskontrolle“ (242 554) ist die Türmanagement- Software (242 784) grundsätzlich erforderlich. Über diese erfolgt die • Individuelle Parametrierung aller Türmodule (Zutrittskontrolle, Fluchttürsicherung, Türmanager I und Türmanager II) über USB- Verbindung, SD-Karte oder über das Ethernetmodul •... -
Seite 13: Inbetriebnahme Und Wiederkehrende Prüfung
Schüco Inbetriebnahme und wiederkehrende Prüfung • Nach der Installation (Bei Erstinbetriebnahme) • Nach jeder Veränderung der elektrischen Anlage und • Mindestens einmal jährlich sollten alle Funktionen durch eine Funktionsprüfung von einem Sachkundigen überprüft werden. Entsorgung Die Steuerung ist als Elektronikschrott an öffentlichen Rücknahmestellen und Wertstoffhöfen zu entsorgen. -
Seite 14: Fehlersuche
Schüco Fehlersuche Fehlerbeschreibung Ursache Abhilfe • keine Spannungsversorgung • Spannungsversorgung überprüfen Türmodul hat keine • nicht ausreichend Spannung • Netzteil 262 682 / 262 683 verwen- Funktion • Anschlussfehler Türkontakt • Überprüfen, ob der Türkontakt (Mag- Ständiger Tür-Offen- Alarm netschalter) richtig angeschlossen ist und sauber schaltet •... - Seite 15 Schüco Schüco integrierte Zutrittskontrolle Dokument-Nr.: 1003586325 Seite 15 von 16 Installations- und Betriebsanleitung Version: 02...
