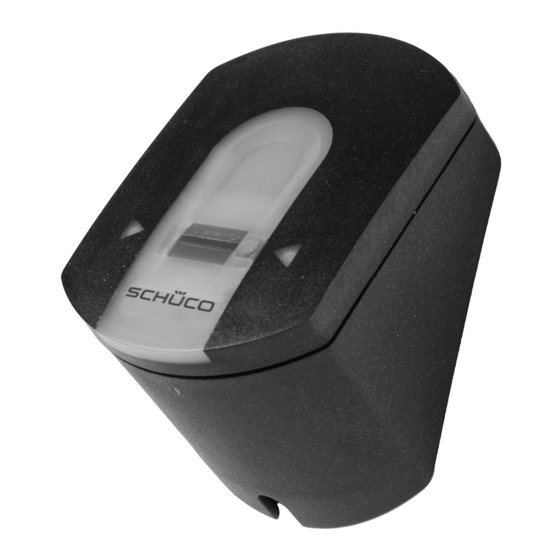

- Seite 1 INSTALLATIONS- und BEDIENUNGSANLEITUNG Schüco Fingerprint AP 242 417 online 242 418 Zutrittskontrollsystem mit Fingerprint MEC-PP3-ZK-BA5, Version 3.0, 14.09.07...
-
Seite 2: Inhaltsverzeichnis
Schüco Fingerprint AP online LIEFERUMFANG GERÄTEÜBERSICHT INSTALLATION BETRIEB FEHLERBESCHREIBUNG TECHNISCHE DATEN NOTIZEN MEC-PP3-ZK-BA5, Version 3.0, 14.09.2007... -
Seite 3: Lieferumfang
Schüco Fingerprint AP online LIEFERUMFANG Sensoreinheit Montageplatte Steuereinheit Hutschiene Steckernetzteil Schrauben und Dübel Bedienungsanleitung ZUSÄTZLICHE KOMPONENTEN FÜR ONLINE-BETRIEB USB-Fingerprintleser LAN/RS-485 Konverter CD-ROM Schüco Fingerprint online (Artikel 242 337) (Artikel 242 419) (Artikel 262 804) MEC-PP3-ZK-BA5, Version 3.0, 14.09.07... -
Seite 4: Geräteübersicht
Schüco Fingerprint AP online GERÄTEÜBERSICHT Anzeige 4 Bedientasten Klemmen 1 und 2 (Verbindung zur Sensoreinheit) Relais 1 Relais 2 Relais 3 Klemmen 3 und 4 (Verbindung zur Sensoreinheit) Klemmen für Stromversorgung Statusanzeige (LED) Markierungspfeile Sensor MEC-PP3-ZK-BA5, Version 3.0, 14.09.2007... -
Seite 5: Installation
Schüco Fingerprint AP online INSTALLATION WANDMONTAGE DER SENSOREINHEIT Montieren Sie die Montageplatte (s. Abb. Kapitel 1) direkt auf die Wand. Die optimale Montagehöhe liegt bei ca. 135 cm oder höher. Die Schräge des Gehäuses ist optimal auf diese Montagehöhe abgestimmt. -
Seite 6: Elektrischer Anschluss
Schüco Fingerprint AP online ELEKTRISCHER ANSCHLUSS Die Steuereinheit muss mit elektrischem Strom versorgt werden. Die Versorgungsspannung hierfür ist AC 9 V (Wechselspannung). Bitte verwenden Sie dafür die Anschlussklemmen „AC 9 V – in“ und benutzen Sie nur das mitgelieferte Steckernetzteil. -
Seite 7: Anschlussschema
Schüco Fingerprint AP online ANSCHLUSSSCHEMA LAN/RS-485 Konverter Steuereinheit Stecker- netzteil Sensor- einheit Beispiel: Anschluss Türöffner Steuereinheit E-Öffner AC 230 V Channel 1 Channel 2 Channel 3 C NO NC C NO NC C NO NC MEC-PP3-ZK-BA5, Version 3.0, 14.09.07... -
Seite 8: Gebäudeseitige Installation Mehrerer Online Fingerprint
Schüco Fingerprint AP online GEBÄUDESEITIGE INSTALLATION MEHRERER ONLINE FINGERPRINT MEC-PP3-ZK-BA5, Version 3.0, 14.09.2007... -
Seite 9: Betrieb
Schüco Fingerprint AP online BETRIEB SCHÜCO FINGERPRINT ONLINE Die Programmierung und Konfiguration des Gerätes erfolgt über das Programm „Schüco Fingerprint online“ (Vergleichen Sie hierzu die entsprechende Bedienungsanleitung zur Schüco Fingerprint Online Software). Die Benutzerfinger, mit welchen das Relais geschaltet und die Tür geöffnet werden kann, werden mittels mitgelieferten Schüco USB Fingerprint Leser und... - Seite 10 Schüco Fingerprint AP online ACHTUNG: Bitte versuchen Sie eine größtmögliche Fläche Ihres Fingers ab dem vorderen Gelenk mit wenig Druck über den Sensor zu ziehen. Damit erreichen Sie die höchste Erkennungsleistung. MEC-PP3-ZK-BA5, Version 3.0, 14.09.2007...
-
Seite 11: Übersicht Der Led-Leuchtmöglichkeiten
Schüco Fingerprint AP online ÜBERSICHT DER LED-LEUCHTMÖGLICHKEITEN Eine Übersicht, welche Zustände die Statusanzeige jeweils signalisiert, finden Sie in der folgenden Tabelle: Anzeigeoptionen Zustand oranges Blinken Keine Verbindung zum Terminalserver keine Anzeige Das ist betriebsbereit und mit dem Terminalserver verbunden. grünes Leuchten Finger wurde erfolgreich aufgenommen bzw. -
Seite 12: Fehlerbeschreibung
Schüco Fingerprint AP online FEHLERBESCHREIBUNG Fehler Ursache Lösung Das Aufnehmen eines 1. Der Finger wird nicht 1. Finger gleichmäßig ohne Fingers funktioniert nicht gleichmäßig ab dem vorderen zu rucken ab dem vorderen Gelenk über den Sensor Gelenk über den Sensor ziehen. -
Seite 13: Technische Daten
Schüco Fingerprint AP online TECHNISCHE DATEN • ANSCHLÜSSE o Verbindung zwischen Steuer- und Sensoreinheit o 3x Relais o Spannungsversorgung • SPANNUNGSVERSORGUNG o AC 9 V mit mitgeliefertem externen Netzteil • LEISTUNGSAUFNAHME o ~ 1 W pro Einheit • GESCHWINDIGKEIT o Erkennungszeit 1 bis 4 s (abhängig von der Anzahl der eingespeicherten Finger) -
