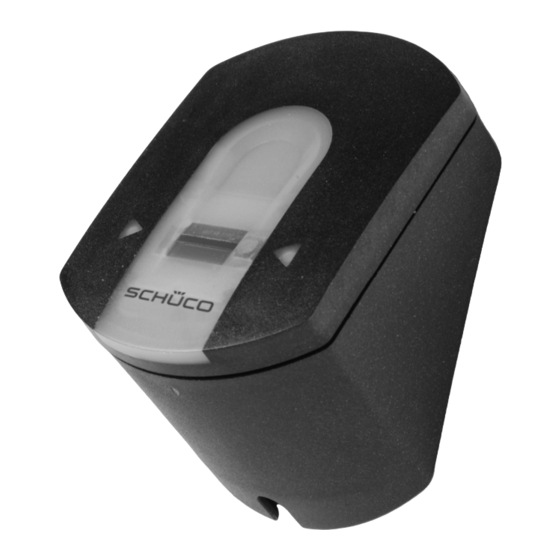

- Seite 1 INSTALLATIONS- und BEDIENUNGSANLEITUNG Schüco Fingerprint AP 242 326 242 327 Superfinger Zutrittskontrollsystem mit Fingerprint 1003436896_04_DE, 14.09.2007...
-
Seite 2: Inhaltsverzeichnis
Schüco Fingerprint AP Superfinger LIEFERUMFANG GERÄTEÜBERSICHT INSTALLATION BETRIEB FEHLERBESCHREIBUNG TECHNISCHE DATEN NOTIZEN 1003436896_04_DE, 14.09.2007... -
Seite 3: Lieferumfang
Schüco Fingerprint AP Superfinger LIEFERUMFANG Sensoreinheit Montageplatte Steuereinheit Hutschiene Steckernetzteil Schrauben und Dübel Bedienungsanleitung 1003436896_04_DE, 14.09.2007... -
Seite 4: Geräteübersicht
Anzeige 4 Bedientasten Klemmen 1 und 2 (Verbindung zur Sensoreinheit) Relais 1 (Schüco Fingerprint AP Superfinger) Relais 2 (Schüco Fingerprint AP 3 und AP PC) Relais 3 (Schüco Fingerprint AP 3 und AP PC) Klemmen 3 und 4 (Verbindung zur Sensoreinheit) Klemmen für Stromversorgung... -
Seite 5: Installation
Schüco Fingerprint AP Superfinger INSTALLATION WANDMONTAGE DER SENSOREINHEIT Montieren Sie die Montageplatte (s. Abb. Kapitel 1) direkt auf die Wand. Die optimale Montagehöhe liegt bei ca. 135 cm oder höher. Die Schräge des Gehäuses ist optimal auf diese Montagehöhe abgestimmt. -
Seite 6: Elektrischer Anschluss
Schüco Fingerprint AP Superfinger ELEKTRISCHER ANSCHLUSS Die Steuereinheit muss mit elektrischem Strom versorgt werden. Die Versorgungsspannung hierfür ist AC 9 V (Wechselspannung). Bitte verwenden Sie dafür die Anschlussklemmen „AC 9 V – in“ und benutzen Sie nur das mitgelieferte Steckernetzteil. -
Seite 7: Anschlussschema
Schüco Fingerprint AP Superfinger ANSCHLUSSSCHEMA Steuereinheit E-Öffner AC 230 V Stecker- netzteil Sensoreinheit 1003436896_04_DE, 14.09.2007... -
Seite 8: Betrieb
Schüco Fingerprint AP Superfinger BETRIEB BEDIENUNG DER TASTEN Die Bedienung erfolgt über die 4 Tasten: OK = -Taste: dient zum Einstieg in das Menü und zum Bestätigen der Eingabe. < und > -Tasten: dienen zum Umstellen der Werte in der Anzeige bzw. -
Seite 9: Erste Inbetriebnahme: Koppelung Zwischen Steuer- Und Ausseneinheit
Schüco Fingerprint AP Superfinger ERSTE INBETRIEBNAHME: KOPPELUNG ZWISCHEN STEUER- UND AUSSENEINHEIT Beim erstmaligen Anschluss der Geräte an die Stromversorgung wird auf dem Display der Steuereinheit beginnend mit der Zahl 45 rückwärts gezählt bis die Verbindung zur Sensoreinheit hergestellt ist. Danach erscheinen zwei rote Punkte. -
Seite 10: Aufnahme Eines Fingers Über Den Sensor
Schüco Fingerprint AP Superfinger AUFNAHME EINES FINGERS ÜBER DEN SENSOR Ihr Fingerprint-System ist so programmiert, dass es das vollständige Endglied eines Fingers registriert, nicht nur die Fingerkuppe. Daher ist es wichtig, den Finger so über den Sensorstreifen zu führen, dass das gesamte Endglied, so wie in der Abbildung gezeigt, erfasst wird. - Seite 11 Schüco Fingerprint AP Superfinger ACHTUNG: Bitte versuchen Sie eine größtmögliche Fläche Ihres Fingers ab dem vorderen Gelenk mit wenig Druck über den Sensor zu ziehen. Damit erreichen Sie die höchste Erkennungsleistung. 1003436896_04_DE, 14.09.2007...
- Seite 12 Schüco Fingerprint AP Superfinger SUPERFINGERKONZEPT Begriffe: Superfinger: Finger, mit dem das Gerät programmiert werden kann. Ein Öffnen von Türen ist damit nicht möglich. Benutzerfinger: Finger, Türen geöffnet werden können. Keine Programmierfunktion. LED: Statusanzeige Erstkonfiguration: Nach der ersten Inbetriebnahme befindet sich das Gerät im Auslieferungszustand: die LED blinkt orange Als Erstes müssen 4 verschiedene Superfinger aufgenommen werden.
- Seite 13 Schüco Fingerprint AP Superfinger Öffnen der Tür: Wird im Betriebszustand ein Benutzerfinger über den Sensor gezogen und korrekt erkannt, leuchtet die LED 2 Sekunden lang grün. Das Relais öffnet die Tür für 3 Sekunden. Wird der Finger abgewiesen, leuchtet die LED 2 Sekunden lang rot.
- Seite 14 Schüco Fingerprint AP Superfinger EINSTELLEN EINES NEUEN SICHERHEITSCODES Beachten Sie bitte, dass ohne den neu eingestellten Sicherheitscode das Gerät nicht mehr bedient werden kann. Nach dreimaliger Falscheingabe des Sicherheitscodes wird das Gerät für 30 Minuten gesperrt. EINGABE DES BISHERIGEN SICHERHEITSCODES 1.1.
-
Seite 15: Eingabe Des Sicherheitscodes
Schüco Fingerprint AP Superfinger RÜCKSETZEN AUF WERKSEINSTELLUNG Beim Rücksetzen auf die Werkseinstellung werden alle Daten im Speicher ge- löscht. Der Securitycode wird auf den Standardwert 99 gesetzt, die Inneneinheit und Außeneinheit verlieren ihre Kopplung. EINGABE DES SICHERHEITSCODES 1.1. Drücken Sie die OK–Taste in der Inneneinheit. -
Seite 16: Übersicht Über Die Led-Leuchtmöglichkeiten
Schüco Fingerprint AP Superfinger ÜBERSICHT ÜBER DIE LED-LEUCHTMÖGLICHKEITEN Eine Übersicht, welche Zustände die Statusanzeige jeweils signalisiert, finden Sie in der folgenden Tabelle: Anzeigeoptionen Zustand oranges Blinken Das Gerät befindet sich im Auslieferungszustand oranges Leuchten Das Gerät befindet sich im Betriebszustand grünes Blinken... -
Seite 17: Fehlerbeschreibung
Schüco Fingerprint AP Superfinger FEHLERBESCHREIBUNG Fehler Ursache Lösung Das Aufnehmen eines 1. Der Finger wird nicht 1. Finger gleichmäßig ohne Fingers funktioniert nicht gleichmäßig ab dem vorderen zu rucken ab dem vorderen Gelenk über den Sensor Gelenk über den Sensor ziehen. -
Seite 18: Technische Daten
Schüco Fingerprint AP Superfinger TECHNISCHE DATEN • ANSCHLÜSSE o Verbindung zwischen Steuer- und Sensoreinheit o 1x Relais o Spannungversorgung • SPANNUNGSVERSORGUNG o AC 9 V mit mitgeliefertem externen Netzteil • LEISTUNGSAUFNAHME o ~ 1 W pro Einheit • GESCHWINDIGKEIT o Erkennungszeit 1 bis 4 s (abhängig von der Anzahl der eingespeicherten Finger) -
